肖特基二极管和快恢复二极管肖特基二极管和快恢复二极管是两种常见的二极管类型,在电子电路中具有重要的作用。
本文将分别介绍肖特基二极管和快恢复二极管的工作原理、特点以及应用领域。
一、肖特基二极管肖特基二极管是一种特殊的二极管,由美国物理学家沃尔特·H·肖特基(Walter H. Schottky)于20世纪20年代发明。
它具有较低的正向压降和快速的开关速度,适用于高频电路和功率电子器件。
1. 工作原理肖特基二极管采用金属与半导体P型或N型材料之间的接触,形成肖特基结。
与普通二极管相比,肖特基二极管的金属与半导体接触处形成了一个势垒,能够有效地阻止电流的反向流动。
当正向电压施加在肖特基二极管上时,电子从半导体进入金属,形成电子空穴对,从而形成电流。
2. 特点肖特基二极管具有以下特点:(1)低正向压降:肖特基二极管的正向压降较低,通常为0.2~0.4V,比普通二极管更低。
这使得肖特基二极管在低电压条件下能够提供较高的效率。
(2)快速开关速度:由于肖特基二极管内部结构的特殊性,它具有较快的开关速度,适用于高频电路和快速开关电路。
(3)低反向漏电流:肖特基二极管的反向漏电流非常小,通常为几个纳安级别,这使得它在一些要求较低的应用中具有优势。
3. 应用领域肖特基二极管在电子电路中有着广泛的应用,主要包括以下几个方面:(1)开关电路:由于肖特基二极管具有快速的开关速度和较低的正向压降,因此在开关电路中得到了广泛应用。
(2)高频电路:肖特基二极管的快速开关速度使其非常适合用于高频电路中,如无线通信设备、雷达、高频放大器等。
(3)电源管理:由于肖特基二极管的低正向压降和快速开关速度,它在电源管理中能够提供高效率的能量转换。
二、快恢复二极管快恢复二极管是一种特殊的二极管,主要用于高频电路和开关电源等领域。
它具有快速恢复时间和低反向恢复电流等特点。
1. 工作原理快恢复二极管的工作原理与普通二极管类似,但它在结构上进行了优化设计,以提高其开关速度和恢复时间。
肖特基二极管漏电流肖特基二极管是一种常用的电子器件,其特点是具有较低的漏电流。
本文将从肖特基二极管的基本原理、工作模式、漏电流的影响因素以及漏电流的应用等方面进行介绍和分析。
一、肖特基二极管的基本原理肖特基二极管是由PN结和金属接触形成的,其工作原理与普通二极管有所不同。
在正向偏置下,PN结处形成一个正向电场,当电子通过PN结时,会受到电场的阻碍,从而减小电子的流动速度,这就是肖特基二极管的正向特性。
而在反向偏置下,金属和P型半导体之间形成的肖特势垒会阻碍电子的流动,因此肖特基二极管的反向漏电流较小。
二、肖特基二极管的工作模式肖特基二极管有两种工作模式,即正向导通和反向截止。
在正向导通模式下,当正向电压大于肖特势垒的阈值电压时,肖特基二极管开始导通,电流可以顺利通过。
而在反向截止模式下,当反向电压大于肖特势垒的阈值电压时,肖特基二极管处于截止状态,基本不会有电流流过。
三、漏电流的影响因素肖特基二极管的漏电流受到多个因素的影响。
首先,肖特基二极管的材料特性会对漏电流产生影响。
材料的选择、制备工艺以及材料的纯度等都会对漏电流产生一定的影响。
其次,温度也是影响漏电流的重要因素。
一般情况下,温度越高,漏电流越大。
此外,器件的尺寸和结构设计也会对漏电流产生一定的影响。
四、漏电流的应用肖特基二极管的漏电流特性使其在电子器件中得到广泛应用。
由于肖特基二极管具有低漏电流和快速开关速度的特点,常被用于高频电路和低功耗电路中。
此外,肖特基二极管还广泛应用于开关电源、逆变器、电压调节器等电子设备中。
肖特基二极管的漏电流是其重要的特性之一。
通过了解肖特基二极管的基本原理和工作模式,我们可以更好地理解漏电流的产生机制。
同时,了解漏电流的影响因素和应用,可以帮助我们在实际应用中更好地选择和设计肖特基二极管,以满足不同的电子器件需求。
肖特基二极管理想因子肖特基二极管是一种常用的电子元件,其特殊的结构和性质使其在各种电路中起到重要的作用。
本文将从肖特基二极管的基本原理、特点、应用领域等方面进行介绍和分析。
一、肖特基二极管的基本原理肖特基二极管是由P型半导体和金属材料构成的,其结构与普通的PN结二极管有很大的区别。
肖特基二极管的P型半导体与金属材料之间形成了一个肖特势垒,这个肖特势垒可以阻止电流的正向传导。
当外加正向电压时,P型半导体的空穴会被金属吸收,形成一个空穴井,从而阻止电流的流动。
而当外加反向电压时,P型半导体与金属之间的肖特势垒减小,电流可以顺利通过。
这种特殊的结构使得肖特基二极管在电路中具有很多特殊的性质和应用。
二、肖特基二极管的特点1. 低电压损耗:肖特基二极管的正向压降较小,一般在0.2V左右,远低于普通二极管的0.6V。
这使得肖特基二极管在低电压电路中具有较低的功耗和较高的效率。
2. 快速开关速度:由于肖特基二极管的电荷注入和排出速度较快,其开关速度比普通二极管更快。
这使得肖特基二极管在高频电路中表现出较好的性能。
3. 低反向漏电流:肖特基二极管的反向漏电流较小,一般在nA级别。
这使得肖特基二极管在电路中具有较好的稳定性和可靠性。
4. 温度稳定性好:肖特基二极管的温度特性与普通二极管不同,其正向压降与温度变化的关系较小。
这使得肖特基二极管在高温环境中能够保持较好的性能。
三、肖特基二极管的应用领域1. 电源管理:由于肖特基二极管的低电压损耗和快速开关速度,它被广泛应用于电源管理电路中,用于提高电源转换效率和减小功耗。
2. 高频电路:肖特基二极管的快速开关速度和低反向漏电流使其在高频电路中表现出较好的性能,常用于射频放大器、混频器等电路中。
3. 模拟电路:由于肖特基二极管的特殊性质,它在模拟电路中具有独特的应用。
例如,肖特基二极管可以作为电流源、电压参考源等。
4. 信号检测:肖特基二极管具有较低的正向压降和快速开关速度,可以用于信号检测电路中,例如低压检测、功率放大等。
肖特基结电容肖特基结电容是一种常见的电子元件,广泛应用于各种电子设备中。
它以其快速响应速度和高频特性而受到青睐。
本文将从肖特基结电容的原理、特点、应用等方面进行介绍。
一、肖特基结电容的原理肖特基结电容是通过利用PN结的电容效应来实现的。
PN结是由P 型半导体和N型半导体构成的结构,在这个结构中,P型半导体的“P”表示正电荷,N型半导体的“N”表示负电荷。
当PN结处于正向偏置状态时,电子从N型半导体向P型半导体流动,同时空穴从P型半导体向N型半导体流动,形成一个电流。
当PN结处于反向偏置状态时,电子和空穴不再流动,此时PN结的两侧形成电场,就像一个电容器一样。
1. 快速响应速度:肖特基结电容的响应速度非常快,能够在纳秒级别内完成充放电过程,适用于高频电路的需求。
2. 低功耗:由于肖特基结电容的结构特殊,导致其在工作时能够以较低的电压和电流进行工作,从而降低了功耗。
3. 高频特性好:由于肖特基结电容的快速响应和低功耗特点,使其在高频电路中具有出色的性能表现。
4. 宽工作温度范围:肖特基结电容能够在较宽的温度范围内正常工作,适应各种环境条件。
三、肖特基结电容的应用1. 无线通信设备:肖特基结电容广泛应用于无线通信设备中,如手机、无线路由器等。
由于其快速响应和高频特性,可以提高设备的通信速度和稳定性。
2. 高频电路:肖特基结电容在高频电路中的应用非常广泛。
例如,在射频前端电路中,肖特基结电容可以用来实现信号的耦合和滤波,提高信号的质量和准确度。
3. 高速数据传输:肖特基结电容在高速数据传输中也有重要的应用。
例如,在光纤通信系统中,肖特基结电容可以用来实现光信号的调制和解调,提高数据传输速率和稳定性。
4. 模拟电路:肖特基结电容在模拟电路中也有一定的应用。
例如,在音频放大器电路中,肖特基结电容可以用来实现音频信号的耦合和滤波,提高音质和准确度。
肖特基结电容作为一种特殊的电子元件,以其快速响应速度和高频特性在各种电子设备中得到广泛应用。
功放用肖特基二极管肖特基二极管是一种特殊的二极管,它在功放电路中发挥着重要的作用。
本文将从肖特基二极管的原理、特点以及在功放中的应用等方面进行介绍。
一、肖特基二极管的原理肖特基二极管是利用肖特基结的特殊性质而制成的二极管。
肖特基结是由金属与半导体之间的接触形成的,其结构与正常的PN结有所不同。
与PN结相比,肖特基结具有更低的正向电压降、更快的开关速度和更小的开关噪声等优点。
二、肖特基二极管的特点1. 低正向电压降:肖特基二极管的正向电压降很低,一般在0.2-0.5V之间。
这意味着在功放电路中,肖特基二极管可以有效地减小功耗,提高整体效率。
2. 快速开关速度:肖特基二极管的开关速度比普通二极管快得多。
这是由于肖特基结的结电容较小,能够更快地响应电路的变化。
3. 低开关噪声:由于肖特基二极管的结电容小,开关过程中产生的噪声也相对较小。
这对于要求低噪声的功放电路来说非常重要。
4. 高温稳定性:肖特基二极管具有较好的高温稳定性,能够在高温环境下正常工作。
这使得肖特基二极管在一些高温要求较高的场合得到广泛应用。
三、肖特基二极管在功放中的应用肖特基二极管在功放电路中有多种应用,下面将分别介绍几种常见的应用方式。
1. 整流电路:肖特基二极管由于其低正向电压降和快速开关速度的特点,非常适合用于功放电路中的整流电路。
它能够更有效地将交流信号转换为直流信号,提高功放电路的效率。
2. 电源保护:在功放电路中,肖特基二极管可以用于电源保护。
当输入电源出现反向电压或过电压时,肖特基二极管能够迅速切断电路,保护功放电路和其他元件的安全。
3. 稳压电路:由于肖特基二极管的稳定性好,可以用于功放电路中的稳压电路。
它能够稳定输出电压,保证功放电路的正常工作。
四、肖特基二极管的发展趋势随着科技的不断进步,肖特基二极管的性能不断提升。
目前,一些新型肖特基二极管已经实现了更低的正向电压降、更高的开关速度和更好的温度稳定性。
这使得肖特基二极管在功放电路中的应用更加广泛。
肖特基二极管的工作原理和特点肖特基二极管(SBD)是一种低功耗、大电流、超高速半导体器件。
其显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右,而整流电流却可达到几千安培。
肖特基二极管多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
常用在彩电的二次电源整流,高频电源整流中。
肖特基二极管是以其发明人肖特基博士(Schottky)命名的,SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。
SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。
因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。
肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。
因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。
显然,金属A中没有空穴,也就不存在空穴自A向B的扩散运动。
随着电子不断从B扩散到A,B表面电子浓度表面逐渐降轻工业部,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。
但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。
当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。
基本原理是:在金属和N型硅片的接触面上,用金属与半导体接触所形成的势垒对电流进行控制。
肖特基与PN结的整流作用原理有根本性的差异。
其耐压程度只有40V左右,大多不高于60V,以致于限制了其应用范围。
其特长是:开关速度非常快:反向恢复时间特别地短。
因此,能制作开关二极和低压大电流整流二极管。
功率肖特基二极管功率肖特基二极管是一种特殊的二极管,其具有较高的工作频率能力和较低的开关损耗,被广泛应用于功率控制和高频电路中。
在本文中,我们将介绍功率肖特基二极管的工作原理、特点以及应用领域。
一、工作原理功率肖特基二极管由肖特基结和PN结组成。
肖特基结由金属与半导体P型材料形成,具有低电压降、快速开关速度和较低的逆向恢复时间等特点。
PN结则具有常见二极管的特征,用于电流的整流和导通控制。
当正向偏置时,PN结导通,而肖特基结截止;当反向偏置时,PN结截止,而肖特基结导通。
这种结构使得功率肖特基二极管能够在高频率和高电流下工作。
二、特点1. 快速开关速度:由于肖特基结的特殊结构,功率肖特基二极管具有快速的开关速度,可以实现高频率的开关操作。
2. 低电压降:功率肖特基二极管的正向电压降较低,可以减少能量损耗和发热,提高系统效率。
3. 低逆向恢复电荷:肖特基结的逆向恢复时间较短,减少了开关过程中的失真和损耗。
4. 高温工作能力:功率肖特基二极管具有较高的耐温能力,可以在高温环境下正常工作。
三、应用领域由于功率肖特基二极管的特点,它在许多领域中得到了广泛应用。
1. 电源管理:功率肖特基二极管可以用于电源开关、DC-DC转换器等电源管理应用中,提高电源的效率和稳定性。
2. 电动工具:由于功率肖特基二极管的快速开关速度和低电压降,它可以用于电动工具中的开关电路,提高工具的性能和使用寿命。
3. 电动汽车:功率肖特基二极管可以用于电动汽车的电源管理和电动驱动系统中,提高电池的充放电效率和车辆的续航里程。
4. 通信设备:功率肖特基二极管可以用于无线通信设备的功率放大器和射频开关等电路中,提高通信系统的传输速度和稳定性。
5. 太阳能发电:功率肖特基二极管可以用于太阳能发电系统中的光伏逆变器,将太阳能转换为可用的电能。
总结:功率肖特基二极管是一种具有快速开关速度、低电压降和低逆向恢复电荷的特点的二极管。
它在电源管理、电动工具、电动汽车、通信设备和太阳能发电等领域得到了广泛应用。
肖特基(Schottky)二极管肖特基(Schottky)二极管,又称肖特基势垒二极管(简称 SBD),它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用,是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位,使得晶体管在导通状态时其实处于很接近截止状态,从而提高晶体管的开关速度。
这种方法是 74LS,74ALS,74AS 等典型数字 IC 的 TTL内部电路中使用的技术。
肖特基(Schottky)二极管的最大特点是正向压降 VF 比较小。
在同样电流的情况下,它的正向压降要小许多。
另外它的恢复时间短。
它也有一些缺点:耐压比较低,漏电流稍大些。
选用时要全面考虑。
三、晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。
2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。
肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。
它们在电子设备中起着不同的作用,本文将分别介绍这三种类型的二极管的特点、应用和工作原理。
一、肖特基二极管1. 特点肖特基二极管,又称作劲步二极管,是一种具有非常快速反应时间和低逆向漏电流的二极管。
它采用了金属-半导体接触来代替传统的P-N 结,因此具有更快的开关速度和更低的开启电压。
2. 应用由于其快速开关特性和低漏电流,肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。
3. 工作原理当正向电压施加到肖特基二极管上时,由于金属-半导体接触的特性,电子能够迅速地从金属电极注入到半导体中,使得二极管快速导通;在反向电压下,由于金属-半导体接触的势垒高,几乎没有反向漏电流,因此具有很高的反向击穿电压。
二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管,具有较快的反应时间和较低的导通压降。
它专门用于电路的开关控制,能够快速地打开和关闭。
2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中,可以实现高效率和快速响应。
3. 工作原理开关二极管的工作原理和普通二极管相似,但它被优化设计,以实现更快的反应时间和更低的导通压降,从而适合高频开关电路的应用。
三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。
它采用特殊的工艺和材料设计,在高频开关电路中表现出色良好的性能。
2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。
3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺,降低二极管的存储电荷和开关时间,从而实现更快的反应速度和更低的反向漏电流。
以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍,这三种二极管在现代电子设备中扮演着重要的角色,在不同的领域发挥着关键作用。
随着电子技术的不断发展,相信这些二极管类型也会不断得到改进和优化,为电子设备的性能提升和功耗降低做出更大的贡献。
肖特基势垒二极管的工作原理肖特基势垒二极管,这名字听起来是不是有点高深?它在电子世界里可是个小明星,功能强大得很。
想象一下,一个小小的二极管就像是电子的门卫,负责守护电子的进出。
它的工作原理简单说就是利用金属和半导体之间的界面形成一个势垒。
你看,金属和半导体的结合就像是不同背景的小伙伴聚在一起,碰撞出不一样的火花。
肖特基势垒二极管的特性,就是这个“门”开的很快,门卫工作高效,没那么多繁文缛节。
肖特基二极管的独特之处在于它的“门”很薄,不像普通二极管那样需要克服更高的“门槛”。
这就好比你去参加派对,遇到一个超好说话的保安,放你进门的速度贼快,简直就是“闪电侠”。
这意味着它可以在非常短的时间内导通,极大地提高了电子设备的响应速度。
想想吧,咱们用的手机、电脑,里面的电子组件可都指望着它快速传递信息呢。
肖特基势垒二极管的反向电流非常小,几乎可以忽略不计。
就像你喝水的时候,想要只喝一口而不溅出水来,这种控制能力可不是每个人都能做到的。
因为它的反向电流小,咱们用在电源的整流上时,就能有效降低能量损耗,提升效率。
这不就意味着你用电更省,设备更耐用吗?简直是太贴心了,感觉就像有个细心的朋友时刻为你考虑。
说到应用,肖特基势垒二极管可真是多才多艺。
在太阳能发电、无线通信、甚至高频电路中都能看到它的身影。
想想那些阳光明媚的日子,太阳能电池板通过肖特基二极管将光能转化为电能,给你提供源源不断的能量。
这就像是大自然在给你送电,真是妙不可言。
同时,在高速开关电路里,肖特基二极管的快速反应能力又让它成为不可或缺的角色,简直就是电子世界的“闪光灯”。
使用这种二极管也有一些小注意事项。
它们一般耐压较低,虽然效率高,但在高压环境下可能就会吃不消。
这就像你在超市看到的那些特价商品,虽然便宜,但用的时候可得小心,不然可能会出问题。
肖特基二极管的温度敏感性也比较强,高温环境下容易失效。
所以在设计电路的时候,得考虑周到,确保它在适合的温度下工作。

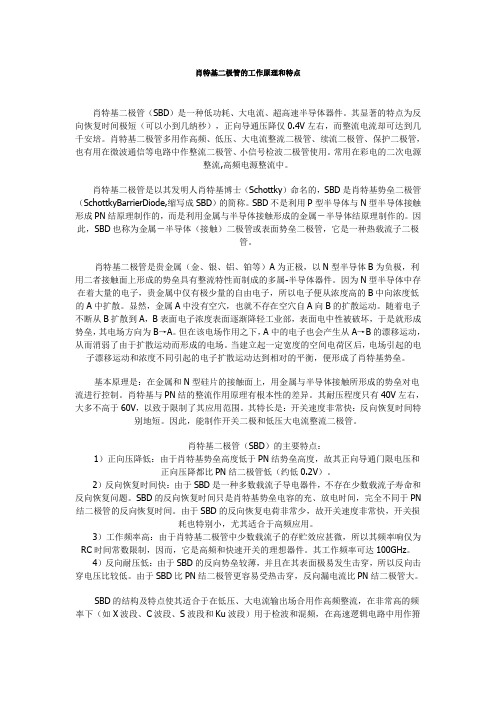

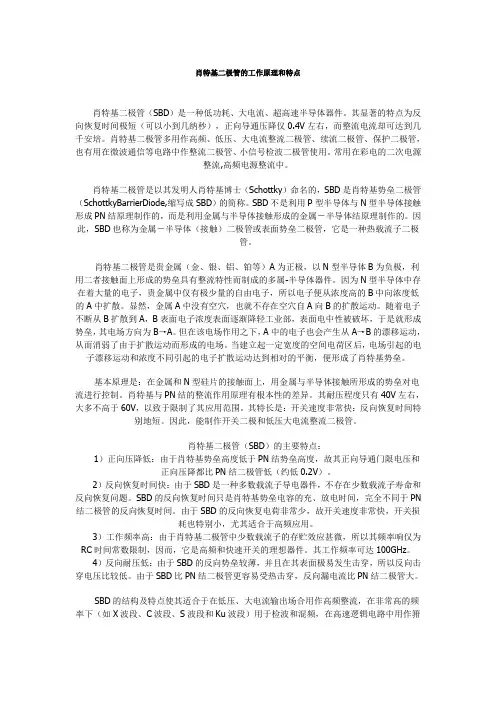

肖特基二极管的工作原理和特点
肖特基二极管(SBD)是一种低功耗、大电流、超高速半导体器件。
其显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右,而整流电流却可达到几千安培。
肖特基二极管多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
常用在彩电的二次电源
整流,高频电源整流中。
肖特基二极管是以其发明人肖特基博士(Schottky)命名的,SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。
SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。
因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极
管。
肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。
因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。
显然,金属A中没有空穴,也就不存在空穴自A向B的扩散运动。
随着电子不断从B扩散到A,B表面电子浓度表面逐渐降轻工业部,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。
但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。
当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。
基本原理是:在金属和N型硅片的接触面上,用金属与半导体接触所形成的势垒对电流进行控制。
肖特基与PN结的整流作用原理有根本性的差异。
其耐压程度只有40V左右,大多不高于60V,以致于限制了其应用范围。
其特长是:开关速度非常快:反向恢复时间特别地短。
因此,能制作开关二极和低压大电流整流二极管。
肖特基二极管(SBD)的主要特点:
1)正向压降低:由于肖特基势垒高度低于PN结势垒高度,故其正向导通门限电压和
正向压降都比PN结二极管低(约低0.2V)。
2)反向恢复时间快:由于SBD是一种多数载流子导电器件,不存在少数载流子寿命和反向恢复问题。
SBD的反向恢复时间只是肖特基势垒电容的充、放电时间,完全不同于PN 结二极管的反向恢复时间。
由于SBD的反向恢复电荷非常少,故开关速度非常快,开关损
耗也特别小,尤其适合于高频应用。
3)工作频率高:由于肖特基二极管中少数载流子的存贮效应甚微,所以其频率响仅为RC时间常数限制,因而,它是高频和快速开关的理想器件。
其工作频率可达100GHz。
4)反向耐压低:由于SBD的反向势垒较薄,并且在其表面极易发生击穿,所以反向击穿电压比较低。
由于SBD比PN结二极管更容易受热击穿,反向漏电流比PN结二极管大。
SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流,在非常高的频率下(如X波段、C波段、S波段和Ku波段)用于检波和混频,在高速逻辑电路中用作箝
位。
在IC中也常使用SBD,像SBDTTL集成电路早已成为TTL电路的主流,在高速计算机
中被广泛采用。
除了普通PN结二极管的特性参数之外,用于检波和混频的SBD电气参数还包括中频阻抗(指SBD施加额定本振功率时对指定中频所呈现的阻抗,一般在200Ω~600Ω之间)、电压驻波比(一般≤2)和噪声系数等。
