结构力学单元复习题集第一套、2.doc

《结构力学》课程知识复习学习材料试题与参考答案一、单选题1.力矩分配法是基于（ A ）原理推导出来的。

A．位移法B．力法 C．叠加法D．图乘法2.位移法中的形常数是（ B ）计算出来的。

A．用力矩分配法 B．力法C．叠加法D．图乘法3. ( A )不是力法的三要素。

A．基础连接方式 B. 力法方程C．基本结构 D. 基本未知量4.（ B ）可以作为结构A．瞬变体系B．几何不变体系C．有多余约束的可变体系D．自由度小于零的体系5.不属于画梁结构Q图的控制载面是（ A ）A．力偶作用面B．集中力作用面C．均布荷载的始截面D．均布荷载的末截面6.（ A ）不称为性线变形体系的互等定理A．功能互等定理B．功的互等定理C．位移互等定理D．反力互等定理7.超静定次数不可以用（ D ）方法求取A．求多余未知力个数 B.求结构自由度数C. 撤除多余约束D.分析外载形式8.（C ）不是位移法的三要素A．基本未知量 B.基本体系 C.基本参数 D.基本方程9.载常数是利用（D ）求出来的A．位移法 B.叠加法 C.图乘法 D.力法10.力矩分配法的主要步骤顺序是（C ）A．分配与传递叠加求杆端弯矩求分配系数求固端弯矩B. 分配与传递叠加求杆端弯矩求固端弯矩求分配系数C. 求固端弯矩求固端弯矩分配与传递叠加求杆端弯矩D. 求固端弯矩求固端弯矩叠加求杆端弯矩分配与传递11.结构力学中主要研究的对象是（ D ）。

A.单个杆件B. 板壳C. 实体D. 杆系结构12.以下（ D ）不可以看成一个刚片。

A单个杆件 B.某一个几何不变的部分 C．地基 D. 某一几何可变的部分13.静定结构因支座移动，（ B ）A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生14. 结构的计算校核不包含有（ B ）。

A．计算过程的校核 B. 支座反力的校核C．平衡条件的校核 D. 位移条件的校核15. 零力杆是指（ B ）的杆件。

结构力学题库300题一、名词解释（抽4题，每题5分）。

1、线弹性体：2、结构力学基本假设：3、影响线：4、影响量：5、一元片：6、二元片：7、二刚片法则：8、三刚片法则：9、零载法：10、梁：11、刚架：12、桁架：13、拱：14、静定结构：15、超静定结构：16、绘制桁架中“K”，“X”,“T”型组合结构并说明受力特点：17、二力构件：18、临界荷载：19、临界位置：20、危险截面：21、包络线：22、绝对最大弯矩：23、虚功原理：24、虚力原理：25、虚位移原理：26、图乘法：27、功互等定律：28、位移互等定律：29、反力互等定律：30、反力位移互等定律：31、力法方程：32、对称结构的力法方程（写三次超静定结构）33、结构正对称力正对称结构的受力、变形特点：34、结构正对称力反对称结构的受力、变形特点：35、将一般对称结构受力分解为正对称和反对称受力结构:36、奇数跨超静定结构的受力特点：37、偶数跨超静定结构的受力特点：二、判断题（抽5题，每题2分）1、在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。

（O）2、图中链杆1和2的交点O可视为虚铰。

（X）23、在图示体系中，去掉1—5，3—5，4—5，2—5，四根链杆后，得简支梁12，故该体系为具有四个多余约束的几何不变体系。

（X）4、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。

（X）5、有多余约束的体系一定是几何不变体系。

（X）6、图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。

（O）7、计算自由度W小于等于零是体系几何不变的充要条件。

（X）8、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。

（O）9、在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。

（X）10、静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。

结构力学题库1-4章一、选择题1. 试分析图1所示体系的几何组成。

（ ）A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、瞬变体系D 、常变体系 2. 试分析图2所示体系的几何组成。

（ ）A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、常变体系D 、瞬变体系 3. 图示体系进行几何组成分析为（）A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、常变体系D 、瞬变体系 4. 图4所示体系为（ ）A 、几何不变无多余约束体系B 、几何不变有多余约束体系C 、几何常变体系D 、几何瞬变体系 5. 图5所示体系的几何组成为（ ）图2图4图5图1A 、无多余约束的几何不变体系B 、有多余约束的几何不变体系C 、常变体系D 、瞬变体系 6. 静定结构的几何特征是（ ）A 、无多余的约束B 、几何不变体系C 、有多余的约束D 、几何不变且无多余约束 7. 图6所示结构DC M （设下侧受拉为正）为（ ）A 、pa - B. pa C. 12pa - D. 12pa 8. 图7所示结构：（ ）A 、12kNB 、-18kNC 、-12kND 、左侧12kN,右侧-18kN图6图7图912. 图10所示结构中，B 点处两杆端的杆端弯矩(设内侧受拉为正)为（ ）13. 试判断图11所示桁架的类型及零杆个数（ ）A 、简单桁架，10B 、联合桁架，10C 、简单桁架，12D 、联合桁架，12 14. 图12所示结构，1杆的轴力等于（ ）15 图13所示桁架1，2，3 杆的内力为：（）16. 图14所示对称桁架在反对称荷载作用下，杆1、2、3的内力为：（ ）dPDEFABCaa aa123P A 、M BA = Fa ，M BC = -Fa B 、M BA =2Fa ，M BC = -2Fa C 、M BA =2Fa ，M BC = -2Fa D 、M BA =2Fa ，M BC = -2Fa图10图11图12A ．1230N N N ===B ．123N N N ==均不等于0C ．130N N ==,2N 不等于0D ．2130,N N N ==-不等于0。

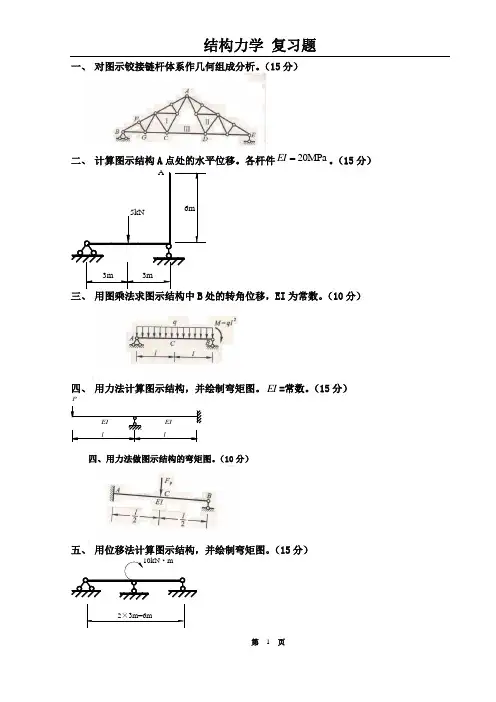

一、 对图示铰接链杆体系作几何组成分析。

（15分）
二、 计算图示结构A 点处的水平位移。

各杆件20MPa EI 。

（15分）
3m 6m
A 5kN 3m
三、 用图乘法求图示结构中B 处的转角位移，EI 为常数。

（10分）
四、 用力法计算图示结构，并绘制弯矩图。

EI =常数。

（15分）
l l EI
EI P
四、用力法做图示结构的弯矩图。

（10分）
五、 用位移法计算图示结构，并绘制弯矩图。

（15分）
2×3m=6m
10kN ·m
六、 用位移法计算图示连续梁，并绘出其弯矩图。

（5分）
七、 做出图示结构的A 点支座反力A R 的影响线、B 点的弯矩B M 的影响线。

（15分） C B A 2×5m=10m
P=1
八、 用静力法或者机动法绘出图示结构横梁AB 的FAY 和FBY 影响线。

（10分）
九、 用力矩分配法计算图示结构，并绘制弯矩图。

（15分）
EI EI
l l C B
A 十、 计算图示体系的自振频率和周期，EI 为常数，忽略杆件的轴向变形。

（15分） l A B
C l
l
P
B A。

结构力学各章自测题及答案结构力学自测题（第一单元）几何组成分析姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、图中链杆1 和2 的交点O可视为虚铰。

()O2、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。

()3、在图示体系中，去掉1 —5 ，3 —5 ，4 —5 ，2 —5 ，四根链杆后，得简支梁12 ，故该体系为具有四个多余约束的几何不变体系。

()123454、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。

()5、图示体系为几何可变体系。

()6、图示体系是几何不变体系。

()7、图示体系是几何不变体系。

()二、选择题（将选中答案的字母填入括弧内）1、图示体系虽有3 个多余约束，但为保证其几何不变，哪两根链杆是不能同时去掉的。

A. a 和e ;B. a 和b ;C. a 和c ;D. c 和e 。

()e bdc a2、欲使图示体系成为无多余约束的几何不变体系，则需在A 端加入：A．固定铰支座；B．固定支座；C．滑动铰支座；D．定向支座。

()A3、图示体系的几何组成为：A．几何不变，无多余约束；B．几何不变，有多余约束；C．瞬变体系；D．常变体系。

()4、（题同上）()5、（题同上）()6、（题同上）()三、填充题（将答案写在空格内）1、图示体系是____________________________________ 体系。

2．图示体系是____________________________________ 体系。

3．图示体系是____________________________________ 体系。

四、分析图示平面体系的几何组成。

1．2．( 图中未编号的点为交叉点。

)A B CDFE3．( 图中未画圈的点为交叉点。

)五．试分析图示体系的几何组成。

结构力学自测题（第二单元）静定梁、刚架内力计算姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、在静定刚架中，只要已知杆件两端弯矩和该杆所受外力，则该杆内力分布就可完全确定。

结构力学一、二单元复习资料一、填空题1．荷载按作用时间久暂分为和两类。

2．结构计算简图中，结点通常简化为结点、结点和组合结点。

杆系结构中联结杆件的基本结点有和两种。

3．刚结点的特点是，各杆件在连接处既无相对错动也无相对，可以传递剪力和。

4．建筑是关于空间的艺术，建筑物中起到支撑起稳固空间作用的骨架体系被称为，骨架体系中能够承受和传递力的作用的杆件被称为。

很多杆件通过约束相联所组成的体系，按照几何形状是否可变可以分为和。

5．杆系结构按其受力特性不同可分为：、拱、、、组合结构、悬索结构。

6．连接n根杆件的复铰相当于个单铰，相当于个约束，一个固定铰支座相当于个约束，一个固定端支座相当于个约束。

7．切断受弯杆后再加入一个单铰，相当于去掉了个约束8．几何不变体系的三个基本组成规则分别是三刚片规则、规则、规则。

9．两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。

10．平面内一个点和一根链杆自由运动时的自由度数分别等于和。

11．从几何组成上讲，静定和超静定结构都是体系，前者多余约束而后者多余约束。

12．试判断下列图示体系的几何组成性质，图是没有多余约束的几何不变体系, 图是几何可变体系。

(a) (b) (c)13．下列（a）图体系为几何体系；（b）图体系为几何体系；（c）图体系为体系。

其中有多余联系的体系为图中的体系，此体系的自由度为，计算自由度W为。

(a) (b) (c)二、判断题1．三刚片用三个铰两两相联必成为几何不变体系。

（）2．某结构若计算自由度W≤0，则该结构必是几何不变体系。

（）3．当一个体系的计算自由度为零时，必为几何不变体系。

（）4．几何不变体系的自由度一定为0，而其计算自由度可能大于0。

（）5．两刚片用一个铰和一根不通过此铰的链杆连接，组成没有多余约束的几何不变体系。

（）6．瞬变体系由于经微小位移后就变成几何不变体系，所以可以作为结构形式使用。

（）7．静定结构几何不变且无多余联系。

结构力学（一）*本节测验题：结构力学的研究对象是A.杆件结构B.板壳结构C.实体结构D.静定结构请选择：r A C B r C r DA本节测验题：不能作为建筑结构使用的是A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何不变体系D.几何可变体系请选择：r A r B r C r DD本节测验题：三刚片组成无多余约束的几何不变体系，其联结方式是A.以任意的三个较相联B.以不在一条线上三个较相联C.以三对平行链杆相联D.以三个无穷远处的虚较相联请选择：r A r B r C C DB本节测验题：从一个无多余约束的几何不变体系上去除二元体后得到的新体系是A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何可变体系D.几何瞬变体系请选择：r A C B r C C DA 本节测验题：梁上在集中力偶Hl作用处的截面弯矩是A.m/2 （上拉）B.m/2 （下拉）C.m （下拉）D.不确定的请选择：r A r B r C r DD本节测验题：两个简支梁的跨度、荷载、截面尺寸相同但所用材料不同，则两者不同的因素是A.内力B.反力C.应力D.变形请选择：r A C B r C r DD本节测验题：荷载作用在基本梁上，附属梁会产生什么？A.内力B.反力C.位移D.变形请选择：r A r B r C r DC本节测验题：如杆端无集中力偶荷载作用，下列哪些位置杆端弯矩不等于零A.自由端B.较支座杆端C.较节点杆端D.刚结杆端请选择：r A r B r C C DD本节测验题：在弯矩图发生转折处作用有什么外力？A.轴向外力B.横向集中力C.集中力偶D.无外力请选择：r A C B C C C DC本节测验题：桁架计算的截面法所选分离体包含几个节点？A.单个B.最少两个C.最多两个D.任意个请选择：r A C B r C r DD本节测验题：在静水压力荷载作用下，对称三较拱的合理拱轴线是什么曲线？A.抛物线B.圆弧曲线C.悬链线D.双曲线请选择：r A r B r C r DB本节测验题：对于静定结构，改变材料的性质，或改变横截面的形状和尺寸，下列哪一项不会改变？A.内力B.位移C.变形D.应力请选择：r A r B r C r DA本节测验题：在结构中的AB两点加一对等值反向共线的单位力，是求什么位移的虚拟力状态？A.A点位移B.B点位移C.AB两点的相对位移D.AB两截面的相对转角请选择：r A r B C C r DC节测验题：梁和刚架位的位移计算只需要考虑A.扭转变形对位移的影响B.弯曲变形对位移的影响C.轴向变形对位移的影响D.剪切变形对位移的影响请选择：C A C B C C C DB本节测验题：下列那一条不是图乘法求位移的适用条件?A.直杆B.EI为常数C.两个弯矩图至少有一个为直线形D.两个弯矩图都必须是直线形请选择：r A r B r C C DD本节测验题：图乘公式中竖标yOA.必须取在荷载弯矩图中B.可取在任意弯矩图中C.必须取在虚拟的单位弯矩图中D.必须取在直线图形中请选择：r A r B r C r DD*本节测验题：静定结构的支座移动将使其产生A.内力B.位移C.变形D.应力请选择：r A r B C C r D本节测验题：力法的基本未知量是A.支座反力B.多余未知力C.角位移D.独立的结点线位移请选择：r A r B r C r DB本节测验题：力法基本方程的实质是A.平衡条件B.位移条件C.物理条件D.互等定理请选择：r A r B C C r DB本节测验题：在荷载作用下，若将超静定结构各杆刚度同时增大一倍，其各杆内力A.均不变B.均增大一倍C.均减小一倍D.不确定，有的增大，有的减小请选择：C A C B r C C DA本节测验题：温度改变时，若将超静定结构各杆刚度同时增大一倍，则各杆内力A.均不变B.均增大一倍C.均减小一倍D.不确定，有的增大，有的减小请选择：r A r B r C r DB本节测验题：位移法的基本未知量是A.支座反力B.杆端弯矩C.独立的结点位移D.多余未知力请选择：r A C B C C C DC本节测验题：位移法基本方程的实质是A.平衡条件B.位移条件C.物理条件D.互等定理请选择：r A C B r C r DA本节测验题：位移法可以求解A.超静定刚架B.静定刚架C.桁架D.ABC均可请选择：r A r B r C r DD本节测验题：等截面直杆的弯矩传递系数C与下列什么因素有关A.荷载B.线刚度C.材料性质D.远端支承请选择：r A r B C C r DD本节测验题：结点不平衡力矩总是等于A.固端弯矩之和减结点集中力偶B.固端弯矩之和加传递弯矩减结点集中力偶C.传递弯矩D.附加刚臂中的约束力矩请选择: 本节测验题：对称结构在对称荷载作用下，位于对称轴上的截面A.弯矩等于零B.剪力等于零C.轴力等于零D.竖向位移等于零请选择：r A r B C C r DB本节测验题：奇数跨对称结构在反对称荷载作用下，取半边结构时应将对称轴上的截面设置成A.与对称轴重合的支杆B.固定较支座C.定向支座D.固定支座请选择：r A r B r C C DA本节测验题：对于超静定结构，下列说法错误的是A.计算位移时，虚拟单位力可加在任一基本结构上B.只有既满足平衡条件又满足变形条件的计算结果才是正确的C.无荷载就无内力D.内力与各杆刚度有关请选择：r A C B r C C DC*本节测验题：简支梁跨中某截面C剪力影响线是A.一条斜直线B.两段平行线C.两段直线组成的折线D.一条曲线请选择：r A r B r C r DB本节测验题：机动法作静定梁影响线的理论基础是A.虚功互等定理B.位移互等定理C.刚体虚位移原理D.变形体虚功原理请选择：r A r B r C r DC本节测验题：关于多跨静定梁的影响线，下列说法正确的是A.基本部分上某量值的影响线在基本部分上纵标为零B.基本部分上某量值的影响线在附属部分上纵标为零C.附属部分上某量值的影响线在附属部分上纵标为零D.附属部分上某量值的影响线在基本部分上纵标为零请选择：r A r B C C r DD本节测验题：在行列荷载作用下，使量值S取得极值的荷载位置是A.最大荷载位于影响线顶点B.任一荷载位于影响线顶点C.临界荷载位于影响线顶点D.所有荷载位于影响线范围内请选择：C A C B r C C DC本节测验题：下列那个单元的单元刚度矩阵的行列式的值等于零A.简支梁B.一端固定一端較支梁C.悬臂梁D.自由单元请选择：r A r B r C r DD本节测验题：结构动力计算的基本未知量是A.质点位移B.多余未知力C.结点位移D.杆端弯矩请选择：r A r B r C r DA*本节测验题:无阻尼单自由度体系的自由振动方程:y=Clsinwt+C2coswt。

结构力学复习题
结构力学是研究物体在外力作用下变形和破坏行为的科学，它是土木工程和机械工程中的重要学科。

在进行结构设计和分析时，结构力学的知识是必不可少的。

下面，我们将介绍一些结构力学的复习题，帮助您巩固和加深对该学科的理解。

1. 什么是结构力学？
结构力学是研究物体在受力情况下的变形和破坏行为的科学。

它涉及静力学和动力学两个方面，是土木工程和机械工程中的基础学科。

2. 什么是静力学？
静力学是研究物体在平衡状态下受力情况的学科。

它涉及力的平衡、杆件、框架的静力学分析等内容。

3. 什么是结构的刚度？
结构的刚度是指结构在受到外力作用后产生的变形程度。

刚度越大，结构变形越小。

4. 什么是弹性模量？
弹性模量是物体在弹性变形时的应力和应变之间的比值。

符号
为E，单位为帕斯卡（Pa）。

5. 什么是杨氏模量？
杨氏模量是材料的弹性模量，描述了材料抵抗线性应力的能力。

它是应力与应变之间的比值。

6. 什么是梁的挠度？
梁的挠度是指梁在受力后的弯曲变形。

梁的挠度与梁的材料、
几何形状、荷载等因素密切相关。

7. 什么是弯矩？
弯矩是梁上某一截面处由荷载引起的力矩。

弯矩的大小决定了
梁的抗弯能力。

8. 什么是矩形截面的惯性矩？
矩形截面的惯性矩是描述截面形状对于弯曲产生的惯性抵抗能
力的物理量。

它与截面的形状和尺寸有关。

9. 什么是矩形截面的应力分布？。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分）1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

22. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a)(b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）=1图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

EI=常数。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

结构力学考试题及答案一、单项选择题（每题2分，共20分）1. 结构力学中，以下哪一项不是结构分析的基本任务？A. 确定结构的内力B. 确定结构的位移C. 确定结构的稳定性D. 确定结构的美观性答案：D2. 在结构力学中，以下哪一项是静定结构的特点？A. 有多余约束B. 无多余约束C. 有多余支座D. 无多余支座答案：B3. 梁在弯曲时，以下哪一项是正确的弯矩图形状？A. 直线B. 抛物线C. 正弦曲线D. 余弦曲线答案：B4. 以下哪一项不是影响结构稳定性的因素？A. 材料性质B. 几何尺寸C. 载荷大小D. 环境温度答案：D5. 在结构力学中，以下哪一项是超静定结构的特点？A. 内力可以通过平衡方程确定B. 内力不能通过平衡方程确定C. 位移可以通过平衡方程确定D. 位移不能通过平衡方程确定答案：B6. 以下哪一项是结构力学中的动力分析？A. 确定结构在静载荷作用下的内力和位移B. 确定结构在动载荷作用下的内力和位移C. 确定结构在热载荷作用下的内力和位移D. 确定结构在风载荷作用下的内力和位移答案：B7. 以下哪一项是结构力学中的塑性分析？A. 确定结构在弹性范围内的内力和位移B. 确定结构在塑性变形范围内的内力和位移C. 确定结构在断裂时的内力和位移D. 确定结构在疲劳破坏时的内力和位移答案：B8. 在结构力学中，以下哪一项是结构的几何不变性？A. 结构在任何外力作用下形状不变B. 结构在任何外力作用下形状可以改变C. 结构在任何外力作用下形状保持不变D. 结构在任何外力作用下形状可以保持不变答案：C9. 以下哪一项是结构力学中的虚功原理？A. 通过平衡方程确定结构的内力B. 通过虚设位移确定结构的内力C. 通过虚设载荷确定结构的内力D. 通过虚设速度确定结构的内力答案：B10. 在结构力学中，以下哪一项是结构的自由度？A. 结构在空间中的运动方向数B. 结构在平面中的运动方向数C. 结构在空间中的约束数D. 结构在平面中的约束数答案：B二、多项选择题（每题3分，共15分）11. 结构力学中，以下哪些因素会影响结构的内力分布？A. 材料性质B. 几何尺寸C. 载荷分布D. 支撑条件答案：ABCD12. 在结构力学中，以下哪些是静定结构？A. 单跨梁B. 双跨连续梁C. 三铰拱D. 悬索桥答案：AC13. 以下哪些是结构力学中常用的分析方法？A. 弯矩分配法B. 力矩分配法C. 虚功原理D. 能量法答案：ABCD14. 以下哪些是结构力学中的动力分析类型？A. 自由振动B. 强迫振动C. 随机振动D. 瞬态振动答案：ABCD15. 在结构力学中，以下哪些是结构的稳定性问题？A. 屈曲B. 失稳C. 振动D. 疲劳答案：AB三、填空题（每题2分，共20分）16. 结构力学中，结构的内力包括______、______和______。

结构力学复习题（一）一：图示结构；F=20KN。

q =10KN/m m=10KN·m试求：固定铰支座A的水平反力X A和铅垂反力Y A及可动铰支座B反力F B二：图示托架，AB为圆截面钢杆、其直径d1 =2cm、许用应力[σ]1=160MPa；AC为圆截面铜杆，其直径d2=4cm、许用应力[σ]2 =100MPa。

试求结构的许用荷载[F]。

（15分）FB A600C三：试作图示梁的剪力及弯矩图。

（15分）M=FaFA C Ba aVM四：图示铸铁梁及其截面、C为截面形心、许用拉应力[σ]拉=42Mpa、许用压应力[σ]压=120Mpa、对中性轴的惯性矩I Z=763·7×10-8m4。

试校核梁的强度（15分）。

五：试用叠加法求图示梁A截面的转角ӨA及C截面的挠度V C、梁的EI=常数（15分）。

六：图示柱子、F1 =120KN其作用线与柱子轴线重合、F2= 80KN其作用线与柱子轴线平行、偏心距e y=30cm；不计自重。

试求柱子1—1截面的最大拉应力σ拉max及最大压应力σ压max。

（15分）七：托架如图示、CD为刚性杆、AB为Q235钢制成的圆截面杆其直径d=6cm、材料的许用应力[σ]=170Mpa。

E=2×105 Mpa、λp=100。

试求：1：AB杆的临界力Fcr。

2：当M=135KN·m时用稳定系数法校核AB杆的稳定性。

（15分）复习题（一）答案一：ΣM B =0、Y A =8 ·84KN ΣX=0、X A=10KN ΣY=0、F B=48 ·48KN.二；对1杆：[ N1] =[ σ1]A1=50．26KN、[ F1 ] =87．05KN，对2杆[ N2]= [σ2] A2 =125．7KN，[F]=108．8KN五：16 22ӨA= V C=3EI 、3EI六：－200·103 80·103·0.3·6σ拉max = ±=20·40·10-420·402·10-62= [－2.5 ±4.5 ]Mpa= ±Mpa。

结构力学考试答案及试题一、单项选择题（每题2分，共20分）1. 在结构力学中，下列哪一项不是结构分析的基本假设？A. 结构由连续介质组成B. 结构在受力时不发生变形C. 结构在受力时不发生破坏D. 结构在受力时不发生材料性质变化答案：B2. 以下哪一项不是结构力学中常用的分析方法？A. 静力平衡法B. 能量法C. 虚功法D. 有限差分法答案：D3. 在结构力学中，下列哪一项不是结构的几何特性？A. 结构的形状B. 结构的尺寸C. 结构的材料性质D. 结构的连接方式答案：C4. 以下哪一项不是结构力学中的内力？A. 轴力B. 剪力C. 弯矩D. 温度应力答案：D5. 在结构力学中，下列哪一项不是结构的稳定性分析的内容？A. 屈曲分析B. 振动分析C. 失稳分析D. 极限荷载分析答案：B6. 在结构力学中，下列哪一项不是结构的静力分析的内容？A. 确定结构的内力B. 确定结构的变形C. 确定结构的稳定性D. 确定结构的动态响应答案：D7. 在结构力学中，下列哪一项不是结构的动力学分析的内容？A. 自由振动分析B. 强迫振动分析C. 随机振动分析D. 静力平衡分析答案：D8. 在结构力学中，下列哪一项不是结构的稳定性分析的方法？A. 欧拉屈曲理论B. 能量法C. 有限元法D. 虚功法答案：D9. 在结构力学中，下列哪一项不是结构的极限荷载分析的方法？A. 极限平衡法B. 能量法C. 虚功法D. 有限差分法答案：D10. 在结构力学中，下列哪一项不是结构的振动分析的方法？A. 单自由度系统分析B. 多自由度系统分析C. 连续系统分析D. 有限差分法答案：D二、多项选择题（每题3分，共15分）11. 结构力学中，下列哪些因素会影响结构的稳定性？A. 结构的几何形状B. 结构的材料性质C. 结构的连接方式D. 结构的荷载分布答案：ABCD12. 结构力学中，下列哪些因素会影响结构的内力分布？A. 结构的几何形状B. 结构的材料性质C. 结构的荷载大小D. 结构的边界条件答案：ABCD13. 结构力学中，下列哪些因素会影响结构的变形？A. 结构的几何形状B. 结构的材料性质C. 结构的荷载大小D. 结构的连接方式答案：ABCD14. 结构力学中，下列哪些因素会影响结构的振动特性？A. 结构的几何形状B. 结构的材料性质C. 结构的连接方式D. 结构的荷载大小答案：ABCD15. 结构力学中，下列哪些因素会影响结构的极限荷载？A. 结构的几何形状B. 结构的材料性质C. 结构的连接方式D. 结构的荷载分布答案：ABCD三、填空题（每题2分，共20分）16. 结构力学中，结构的________是指结构在受力时不发生破坏的能力。

第1章绪论（无习题）第2章平面体系的机动分析习题解答习题2.1是非判断题(1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。

( )(2) 若平面体系的计算自由度W=0，则该体系一定为无多余约束的几何不变体系。

( )(3) 若平面体系的计算自由度W＜0，则该体系为有多余约束的几何不变体系。

( )(4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。

( )(5) 习题2.1(5) 图所示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。

( )习题2.1(5)图(6) 习题2.1(6)(a)图所示体系去掉二元体ABC后，成为习题2.1(6) (b)图，故原体系是几何可变体系。

( )(7) 习题2.1(6)(a)图所示体系去掉二元体EDF后，成为习题2.1(6) (c)图，故原体系是几何可变体系。

()(a)(b)(c)习题2.1(6)图习题2.2填空(1) 习题2.2(1)图所示体系为_________体系。

习题2.2(1)图(2) 习题2.2(2)图所示体系为__________体系。

习题2-2(2)图(3) 习题 2.2(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。

习题2.2(3)图(4) 习题2.2(4)图所示体系的多余约束个数为___________。

习题2.2(4)图(5) 习题2.2(5)图所示体系的多余约束个数为___________。

习题2.2(5)图(6) 习题2.2(6)图所示体系为_________体系，有_________个多余约束。

习题2.2(6)图(7) 习题2.2(7)图所示体系为_________体系，有_________个多余约束。

习题2.2(7)图习题2.3对习题2.3图所示各体系进行几何组成分析。

(a)(b)(c)(d)(e)(f)(h)(g)(i)(j)(k)(l)习题2.3图第3章 静定梁与静定刚架习题解答习题3.1 是非判断题(1) 在使用内力图特征绘制某受弯杆段的弯矩图时，必须先求出该杆段两端的端弯矩。
