夹具设计说明书概论

  • 格式：doc
  • 大小：228.00 KB
  • 文档页数：15

机械制造工艺学课程设计课程设计说明书设计题目设计“CA6140车床拨叉831003”零件的机械加工工艺及工艺设备班级学生指导教师2009年06月16日零件图毛胚图机械制造工艺学课程设计任务书题目: 设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备内容：1.机械加工工艺路线设计卡1份2. 机械加工工艺过程卡1份3. 机械加工工序卡1份4. 夹具总装图和主要零件图1份5. 课程设计说明书1份序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

一、零件的分析（一） 零件的作用该拨叉用在CA6140的主轴上，和其他零件配合，在改变转速的时候承受轻微的载荷，所以应该保证本零件的重要工作表面符合技术要求。

（二） 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，考虑经济性，不适合磨削，以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.底面；2.孔φ220.2100+； 3.倒角；4．花键φ250.0210+mm ，6*60.1100+mm ；5．侧面；6.上端面螺纹孔2-M8、锥孔φ5；7下端面槽18 0.1100+ 8．上端面与φ25孔中心线的平行度误差为0.1mm ；9. 槽端面与小头孔中心线的垂直度误差为0.08mm。

由上面分析可知，先加工φ22孔，再加工φ25花键，以花键中心线为基准，再加工其他加工面，则其他加工面精度可以达到要求。

二、工艺规程设计(一)确定毛坯的制造形式零件的材料是HT200，工作环境良好，不会承受较大的冲击载荷，达到了中批量生产，并且材料可铸。

因此从提高生产率，保证经济性的角度讲，应该采用铸造成型中的“金属模机械砂型”铸造的方法制造毛坯。

（二）基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择的正确与合理，可以使加工质量得到保证，生产效率得以提高。

否则，加工工艺过程中会问题百出，更有甚者，还会造成大批报废，使生产无法正常进行。

1）粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。

2）精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则。

对本零件而言，大头半圆孔两端面与小头孔中心线的平行度误差为0.1mm，槽端面与小头孔中心线的垂直度误差为0.08mm，则应以φ25花键中心线为精基准。

（三）制定工艺路线制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能达到合理的保证。

在生产纲领已确定为大批量生产的情况下,可以考虑采用万能性机床配以专用工夹具,并尽量使工序集中来提高生产率。

除此之外，还应当考虑经济效果，以便使生产成本尽量下降。

工序Ⅰ铣底面工序Ⅱ钻孔φ20mm，扩孔到φ22mm工序Ⅲ倒角15°工序Ⅳ拉花键6*6mm工序Ⅴ铣侧面工序Ⅵ转孔φ8，攻丝，加工φ5锥孔工序Ⅶ铣侧端面槽18H11（四）机械加工余量、工序尺寸及毛皮尺寸的确定“CA6140车床拨叉”，零件材料为HT200，硬度190～210HB，毛坯重量约为1.5kg ，大中批量生产，铸造毛坯。

根据以上原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 底面加工余量：粗铣1.8mm 精铣0.2mm2. 内孔工序尺寸加工余量：钻孔20m扩孔2mm3.花键3mm4.侧面粗铣2mm 精铣1mm5.钻孔8mm 锥孔5mm6.槽粗铣17.5mm 精铣0.5mm7.其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。

因此在计算最大、最小加工余量时应按调整法加工方式予以确认。

（五）确立切削用量及基本工时工序一铣底面1. 加工条件工件材料：HT200,σb =450MPa HB=190~210,铸造。

加工要求：粗精铣底面加工余量2mm加工尺寸：宽：40mm，长：75机床：Ｘ62W立式铣床2. 计算切削用量粗铣：刀具：用标准镶齿圆柱铣刀粗铣直径为do=50mm 故齿数Ｚ＝８rn=10°ao=16°1）铣削深度因为切削量较小，故可以选择a p=1.8mm，一次走刀即可完成所需长度。

2）留精铣的加工余量为0.2，由于加工表面精度要求Ra=3.2 um.根据表3.5得每转进给量ｆ＝0.5～１mm/r就能满足要求，但考虑到Ｘ62W 功率为7.5kw，机床为中等系统刚度和Ｘ62W铣床说明书，所以每转进给量ｆ＝0.6mm/r3）选择刀具磨钝标准及刀具寿命。

铣刀刀齿后刀面的最大磨损量为0.5，刀具寿命 T=120min4）决定切削速度Vc、可根据《切削用量简明手册》表3.12确定Z=8, aP=40-70mm, ac=1.8ｍｍ, fz=f/z=0.0750.1mm/zVc=(Cvdoqv)/(TmxapxXvxfzxyvxaexuvxZpv)Cv=20,qv=0.7,Xv=0.3,yv=0.2,uv=0.5,pv=0.3,m=0.25,Km=1.12,Ksv=0.8,KTv=0.82,Kv=KmxKsvxKTv=1.12x0.8x0.82=0.79Vc=(Cvxdoxqv)/(TmxapxXvxfzxyvxaexuvxZpv)=23.7(m/min)n=1000V/πd=(1000x23.7)/(3.14x50)=151r/min 根据X62W型铣床说明书选n=160r/minVc=3.14nd/1000=(160x3.14x50)/1000=25.1m/minVf=nf=160x0.6=96mm/min选Vf=80mm/min 实际fz=Vf/(nxz)=0.0625mm/z5) 机床功率：根据《切削用量简明手册》表 3.20 当 Vc=71m/minae=2.8mm ap=41mm fz=0.08 Kmpc=1.4kw切削功率的修正系数：故Pct＜0.8,根据X62W型铣床说明书，机床主轴允许的功率为Pcm=7.5×0.75=5.63kw 故Pcc＜Pcm 因此所决定的切削用量可以采用。

ae=2.8mm Vf=80m/minn=160r/min Vc=25.1m/minfz=0.0625mmm/z6) 基本工时根据《切削用量简明手册》表3.5Tm=(L+L1+△)/Vf=(72+14)/80=1.075（min） L1+△=14mm精铣：1）选择刀具刀具与上道工步是同一把刀。

2）切削用量精铣的加工余量为0.2，所以本道工步切削宽度ae＝0.2mm，ｆ＝0.63）决定切削速度Vc、可根据《切削用量简明手册》表3.9确定ac=0.2mm, Vc=(Cvdoqv)/(TmxapxXvxfzxyvxaexuvxZpv)=33.1m/minn=1000V/πd=(1000x33.1)/(3.14x50)=211r/min根据X62W型铣床说明书选n=210r/minVf=nf=210x0.6=126mm/min、VF=125mm/min fz=Vf/(nxz)=0.074mm/Z4）基本工时基本工时根据《切削用量简明手册》表3.5Tm=(L+L1+△)/Vf=(72+14)/125=0.6（min） L1+△=14mm工序二钻孔、扩孔。

（1）、钻孔钻头选择：见《切削用量简明手册》表2.2钻头几何形状为（表2.1及表2.2）：双锥修磨具刃，钻头参数：ｄ＝Ф20ｍｍβ=30°，2Φ=118°，2Φ=70°，bε=3.5mm ,ao=12°, Ψ=55°,b=2mm，=4mm。

根据《切削用量简明手册》表2-9确定f=0.48ａ、按机床进给强度决定进给量：根据表2.9 ,当σb＝450MPa ｄ0＝20.5mm 可确定f=0.75。

按C3163-1车床说明书取 f=0.62mm/n.ｂ、决定钻头磨钝标准及寿命表2.21，当do=20mm、钻头最大磨损量取0.6 寿命T=45min.ｃ、切削速度由《切削用量简明手册》，表2.15得Ｖ=21m/min n=1000V/ D=334.4 由机床技术资料得和334.4接近的有280n/m和400n/min 取280n/min取n=280m/min. 实际Ｖ=17 m/minｄ、基本工时，Tm=L/nf=(80+10)/280x0.62=0.32 (min)入切量及超切量由表2.29. 查出Ψ+△=10mm所以Tm=L/nf=(80+10)/280x0.62=0.32 (min)（2）、扩孔刀具直径do=22mm；刀具几何参数同上。

由于两孔直径相差不大，为了节省停车和调换走刀量等辅助时间，n和f都不变，所以Tm同上 Tm=0.32倒角刀具15°锪钻由于两孔直径相差不大，以表面粗度要求不高手动进给。

检验机床功率按《切削用量简明手册》表 1.2４可以查出当σｂ＝160～245HBSａｐ≤2.8ｍｍｆ≤0.6ｍｍ／ｒＶｃ≤41ｍ／min Ｐｃ＝3.4kw按C３１６３－１车床说明书主电机功率Ｐ＝11ｋｗ可见Ｐｃ比Ｐ小得多所以机床功率足够所用切削用量符合要求钻削功率检验按《切削用量简明手册》表 2.21当ｄｏ＝21 ｍｍｆ＝0.64 ｍｍ查得转矩Ｍ＝61.8 N.M《切削用量简明手册》表由表2.32 得功率公式ＰC＝McVc/30do=61.8x17/30x21=1.67km按C３１６３－１车床说明书主电机功率Ｐ＝11ｋｗ可见ＰC比Ｐ小得多，所以机床功率足够，所用切削用量符合要工序三倒角刀具：专用刀具。

此工步使用到专用刀具与手动进给。

工序四拉花键单面齿升：根据有关手册，确定拉花键孔时花键拉刀的单面齿为0.06mm,拉削速度 v=0.06m/s(3.6m/min)切削工时t=Z b lηk/1000vf z Z式中： Z b单面余量1.5mm(由Φ21mm拉削到Φ25mm)；L 拉削表面长度，80mm；η考虑校准部分的长度系数，取1.2；k 考虑机床返回行程系数，取1.4 ；v 拉削速度（m/min）；f z拉刀单面齿升；Z 拉刀同时工作齿数，Z=l/p；P 拉刀齿距。

P=(1.25-1.5)sqrt80=1.35sqrt80=12mm∴拉刀同时工作齿数z=l/p=80/12≈7∴其本工时 Tm=1.5×80×1.2×1.4/1000×3.6×0.06×7=0.13(min) 工序五铣侧面加工要求：粗铣B面，精铣B面，Ra=3.2ｕｍ。

合集下载

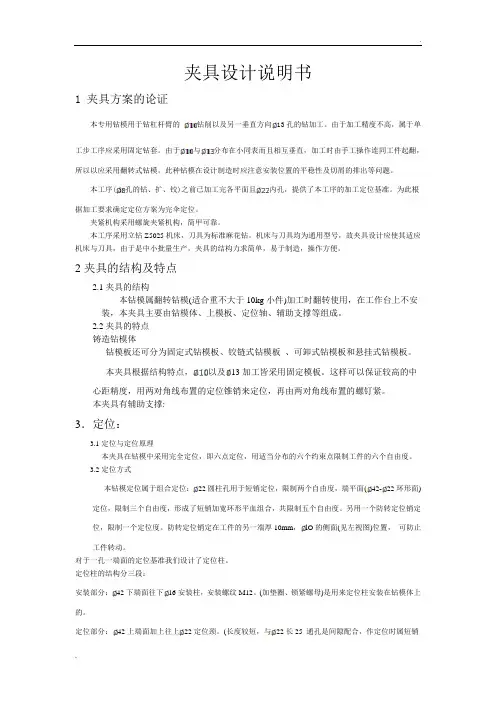

夹具设计说明书 (3)

夹具设计说明书 (3)

夹具设计说明书1 夹具方案的论证本专用钻模用于钻杠杆臂的钻削以及另一垂直方向13孔的钻加工。

由于加工精度不高，属于单工步工序应采用固定钻套。

由于与分布在小同表而且相互垂直，加工时由手工操作连同工件起翻，所以以应采用翻转式钻模。

此种钻模在设计制造时应注意安装位置的平稳性及切屑的排出等问题。

本工序(孔的钻、扩、铰)之前已加工完各平面且内孔，提供了本工序的加工定位基准。

为此根据加工要求确定定位方案为完伞定位。

夹紧机构采用螺旋夹紧机构，简甲可靠。

本工序采用立钻Z5025机床，刀具为标准麻花钻。

机床与刀具均为通用型号，故夹具设计应使其适应机床与刀具，由于是中小批量生产，夹具的结构力求简单，易于制造，操作方便。

2夹具的结构及特点2.1夹具的结构本钻模属翻转钻模(适合重不大于10kg小件)加工时翻转使用，在工作台上不安装，本夹具主要由钻模体、上模板、定位轴、辅助支撑等组成。

2.2夹具的特点铸造钻模体钻模板还可分为固定式钻模板、铰链式钻模板、可卸式钻模板和悬挂式钻模板。

本夹具根据结构特点，以及13加工皆采用固定模板。

这样可以保证较高的中心距精度，用两对角线布置的定位锥销来定位，再由两对角线布置的螺钉紧。

本夹具有辅助支撑:3．定位：3.1定位与定位原理本夹具在钻模中采用完全定位，即六点定位，用适当分布的六个约束点限制工件的六个自由度。

3.2定位方式本钻模定位属于组合定位：22圆柱孔用于短销定位，限制两个自由度，端平面(42-22环形面)定位，限制三个自由度，形成了短销加宽环形平血组合，共限制五个自由度。

另用一个防转定位销定位，限制一个定位度。

防转定位销定在工件的另一端厚10mm，lO的侧面(见左视图)位置，可防止工件转动。

对于一孔一端面的定位基准我们设计了定位柱。

定位柱的结构分三段：安装部分：42下端面往下16安装柱，安装螺纹M12。

(加垫圈、锁紧螺母)是用来定位柱安装在钻模体上的。

定位部分：42上端面加上往上22定位颈。

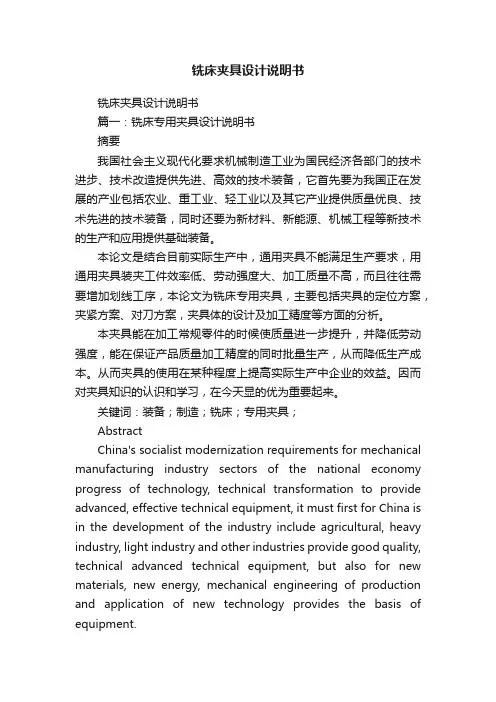

铣床夹具设计说明书
