材料力学复习资料

材料力学1.何谓应力？答：在所考察的截面某一点单位面积上的内力称为应力。

同截面垂直的称为正应力或法向应力，同截面相切的称为剪应力或切应力。

2.何谓正应力与切应力？答：正应力就是垂直于截面的应力，对应的正应变是垂直于截面单位长度的该变量。

切应力时平行于截面的应力，对应的切应变是平行于截面单位长度的改变量。

3.何谓轴力？答：一根杆左右两端分别受一个F的力，那么它是是平衡的，那么它的任何一个部位都是平衡的，假设将一根杆用截面法切开，必有一个内力让切开的部分保持平衡，这个轴向的内力就是轴力，用FN表示，轴力或为拉力，或为压力，规定拉力为正，压力为负，这里的压力和拉力都是以研究对象为参考系的，具体情况需要具体分析，如图所示：4.何谓扭转？答：构件为直杆，并在垂直于杆件轴线的平面内作用有力偶，杆件各横截面绕轴线作相对旋转，这种以横截面绕轴线做相对旋转的变形形式称为扭转。

（说白了就是拧）5.什么是扭矩？答：一根杆受到一对力偶作用产生了扭转，如果用截面法将杆件切开，那么在截面处必将产生一个扭力偶使杆件保持原先的状态，这个扭力偶就叫做扭矩，用T表示。

6.何谓剪力？：梁在受垂直向上或者向下的外力的情况下，如果利用截面法将梁切开，截面上会产生一个竖直方向的力，使切开的部分保持平衡，这个竖直方向的力就叫做剪力，用Fs表示。

7.何谓弯矩？：弯矩是受力构件截面上的内力矩的一种，即垂直于横截面的内力系的合力偶矩。

其大小为该截面截取的构件部分上所有外力对该截面形心矩的代数和。

8.作用力与反作用力中的两个力和二力平衡原理中的两个力有何异同？两种情况共同点：两力等值、反向、共线。

不同点：前者，作用于不同物体。

后者，两力作用于同一物体。

9.理想约束有哪几种？理想约束主要包括：柔索约束、光滑接触面约束、光滑圆柱铰链约束、辊轴铰链约束、光滑球形铰链约束、轴承约束等。

10.什么是二力构件？其上的力有何特点？二力构件指两点受力，不计自重，处于平衡状态的构件。

总复习
一、基本变形
外力
拉伸与压缩
扭转
弯曲
内力
FN F
应力 强度条件
变形
FN
A
max [ ]
l FNl EA
刚度条件
T Me
T
IP
max [ ]
Mnl
GI P
FS 外力
M 外力对形心之矩
My
,
FS
S
* z
Iz
bI z
, max [ ] max [ ]
1、积分法
2、叠加法
∑Fix＝ 0， FN1 cos30°＋FN2＝0 (1)
（2）画节点A的位移图（见图c） （3）建立变形方程
△L1＝△L2cos30°
（4）建立补充方程
△L1＝△LN1＋△LT，
即杆①的伸长△l1由两部份组成，△l N1表示由轴力FN1引起的变形， △lT表示温度升高引起的变形，因为△T 升温，故△lT 是正值。
因为AB 杆受的是拉力，所以沿AB 延
长线量取BB1等于△L1；同理，CB 杆受
的也是拉力，所以沿杆CB 的延长线量取
BB2 等于△L。
分别在点B1 和B2 处作BB1 和BB2 的垂
线，两垂线的交点B′为结构变形后节点
B应有的新位置。即结构变形后成为
ABˊC 的形状。图c称为结构的变形图。
为了求节点B的位置，也可以单独作出节点B的位移图。位移图的作 法和结构变形图的作法相似，如图d所示。
C1 5、求应力并校核强度:
A1
1
FN 1 A
66 .7 MPa ,
2
FN 2 A
133 .2MPa ,
剪切
F AB A1
F BC A2

材料力学1. 材料与构件的许用应力值有关。

2. 切应力互等定理是由单元体静力平衡关系导出的。

3.弯曲梁的变形情况通过梁上的外载荷来衡量。

4.有集中力作用的位置处，其内力的情况为剪力阶跃，弯矩拐点。

5. 在材料力学的课程中，认为所有物体发生的变形都是小变形6. 危险截面是最大应力所在的截面。

7. 杆件受力如图所示，AB段直径为d1=30mm，BC 段直径为d2=10mm，CD段直径为d3=20mm。

杆件上的最大正应力为127.3MPa。

8. 一根两端铰支杆，其直径d=45mm，长度l=703mm，E=210GPa，σp=280MPa，λs=43.2。

直线公式σcr=461-2.568λ。

其临界压力为478kN。

9. 一个钢梁，一个铝梁，其尺寸、约束和载荷完全相同，则横截面上的应力分布相同，变形后轴线的形态不相同。

10. 当实心圆轴的直径增加1倍时，其抗扭强度增加到原来的8倍。

11. 材料力学中求内力的普遍方法是截面法。

12. 压杆在材料和横截面面积不变的情况下，采用D 横截面形状稳定性最好。

13. 图形对于其对称轴静矩和惯性矩均不为零。

14. 梁横截面上可能同时存在切应力和正应力。

15. 偏心拉伸（压缩），其实质就是拉压和弯曲的组合变形。

16. 存在均布载荷的梁段上弯矩图为抛物线。

17. 矩形的对角线的交点属于形心点。

18. 一圆轴用碳钢制作，校核其扭转角时，发现单位长度扭转角超过了许用值。

为保证此轴的扭转刚度，应增加轴的直径。

19. T形图形由1和2矩形图形组成，则T形图形关于x轴的惯性矩等于1矩形关于m轴的惯性矩与2矩形关于n轴的惯性矩的合。

20. 材料力学中关心的内力是物体由于外力作用而产生的内部力的改变量。

21.杯子中加入热水爆炸时，是外层玻璃先破裂的；单一载荷作用下的目标件，其上并不只存在一种应力。

22. 单位长度扭转角θ与扭矩、材料性质、截面几何性质有关。

23. 转角是横截面绕中性轴转过的角位移；转角是挠曲线的切线与轴向坐标轴间的夹角；转角是变形前后同一截面间的夹角24.单元体的形状可以改变；单元体上的应力分量应当足以确定任意方向面上的应力25. 可以有效改善梁的承载能力的方法是：加强铸铁梁的受拉伸一侧；将集中载荷改换为均布载荷；将简支梁两端的约束向中间移动。

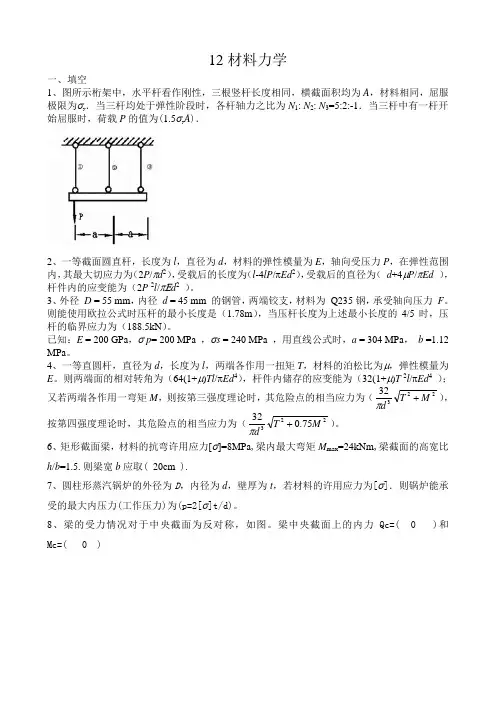

12材料力学一、填空1、图所示桁架中，水平杆看作刚性，三根竖杆长度相同，横截面积均为A ，材料相同，屈服极限为σy ．当三杆均处于弹性阶段时，各杆轴力之比为N 1: N 2: N 3=5:2:-1．当三杆中有一杆开始屈服时，荷载P 的值为(1.5σy A )．2、一等截面圆直杆，长度为l ，直径为d ，材料的弹性模量为E ，轴向受压力P ，在弹性范围内，其最大切应力为（2P /πd 2），受载后的长度为（l -4lP /πEd 2），受载后的直径为（ d +4μP /πEd ），杆件内的应变能为（2P 2l /πE d 2 ）。

3、外径 D = 55 mm ，内径 d = 45 mm 的钢管，两端铰支，材料为 Q235钢，承受轴向压力 F 。

则能使用欧拉公式时压杆的最小长度是（1.78m ），当压杆长度为上述最小长度的4/5时，压杆的临界应力为（188.5kN ）。

已知：E = 200 GPa ，σ p = 200 MPa ，σs = 240 MPa ，用直线公式时，a = 304 MPa ， b =1.12 MPa 。

4、一等直圆杆，直径为d ，长度为l ，两端各作用一扭矩T ，材料的泊松比为μ，弹性模量为E 。

则两端面的相对转角为（64(1+μ)Tl /πEd 4），杆件内储存的应变能为（32(1+μ)T 2l /πEd 4 ）；又若两端各作用一弯矩M ，则按第三强度理论时，其危险点的相当应力为（22332M T d+π），按第四强度理论时，其危险点的相当应力为（22375.032M T d +π）。

6、矩形截面梁，材料的抗弯许用应力[σ]=8MPa ,梁内最大弯矩M max =24kNm ,梁截面的高宽比h /b =1.5.则梁宽b 应取( 20cm ).7、圆柱形蒸汽锅炉的外径为D ，内径为d ，壁厚为t ，若材料的许用应力为[σ]．则锅炉能承受的最大内压力(工作压力)为(p=2[σ]t/d)。
