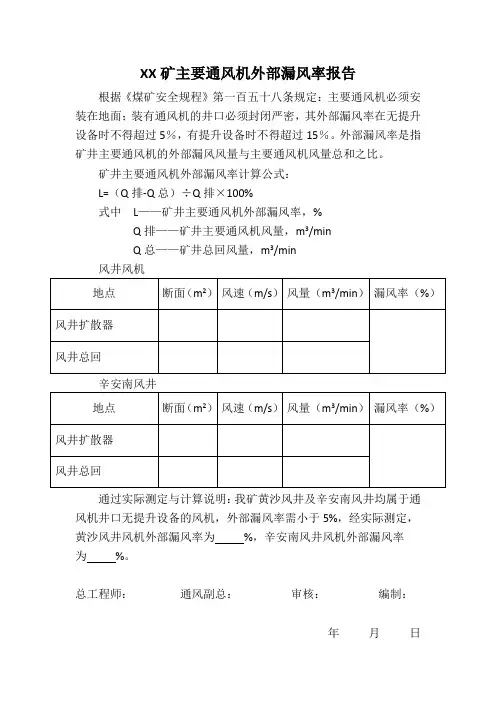

XX矿主要通风机外部漏风率报告
根据《煤矿安全规程》第一百五十八条规定：主要通风机必须安装在地面；装有通风机的井口必须封闭严密，其外部漏风率在无提升设备时不得超过5％，有提升设备时不得超过15％。
外部漏风率是指矿井主要通风机的外部漏风风量与主要通风机风量总和之比。
矿井主要通风机外部漏风率计算公式：
L=（Q排-Q总）÷Q排×100%
式中L——矿井主要通风机外部漏风率，%
Q排——矿井主要通风机风量，m3/min
Q总——矿井总回风量，m3/min
风井风机
辛安南风井
通过实际测定与计算说明：我矿黄沙风井及辛安南风井均属于通风机井口无提升设备的风机，外部漏风率需小于5%，经实际测定，黄沙风井风机外部漏风率为%，辛安南风井风机外部漏风率为%。
总工程师：通风副总：审核：编制：
年月日。
兖州市大统矿业有限公司杨庄煤矿2006年矿井外部漏风率测定结果报告通风工区2006-7-20兖州市大统矿业有限公司杨庄煤矿2006年矿井外部漏风率测定结果报告根据《煤矿安全规程》第一百二十一条规定：主要通风机必须安装在地面；装有通风机的井口必须封闭严密，其外部漏风率在无提升设备时不得超过5%，并必须安装2套同等能力的主要通风机装置，其中一套作备用，备用通风机必须能在10min内开动。
我矿现采用中央并列式的通风方式，主井进风、风井回风，风井装有2台BDK(Ⅲ)-6-NO.17型轴流式主要通风机,其中正在使用的1＃风机电控及备用的2＃风机电控都采用变频启动系统,备用通风机能够在10min内开动,电机型号为YBF315M-6,功率2×90KW ,风井口装有防爆盖,停风时能自动打开。
目前，矿井运行的是1#主要通风机，现使用调频为43Hz，矿井总进风量2687m3/min，风机静压1411pa,等积孔1.54m2，通风难易程度为中等时期。
E3107工作面为对拉工作面，上面采用高档普采，下面为炮采工作面，“W”型通风；掘进工作面均采用局部通风机压入式通风。
我矿于2006年6月15日、7月15日对主要通风机外部漏风率进行了测定，其结果如下：一、1#主要通风机外部漏风率测定结果风量参数测定统算表1风量参数测定统算表21、计算公式：（1）Q标=Q测ρ测/ρ标式中：Q标—标准状态下的空气流量，m3/min；Q测—测点状态下的空气流量，m3/min；ρ测—井下空气密度，kg/m3；ρ标—标准状态下的空气密度，1.2kg/m3。
（2）ρ=0.003484P/T（1-0.378φP s/P） kg/m3式中：P—测点空气的大气压力，Pa；T—热力学温度，K；P s—温度t时饱和水蒸气的分压，Pa；φ—相对湿度。
2、矿井在标准状态下的总回风量：Q标总=2766m3/min3、主要通风机风量：Q主=√2÷ρ测×（∑√h vt÷n）×S×ρ测/ρ标=√2÷1.13×7.25×5.29×1.13÷1.2≈48.05m3/s=2883 m3/min式中：S—风硐断面积，矩形断面，边长2.3米，S=5.29m2；h vt—测点的动压，Pa；n—测点数。
袁店一矿南风井外部漏风率测定（1#风机）袁店一井煤矿2017年03月袁店一井煤矿南风井外部漏风率测定根据《煤矿安全规程》有关标准要求，为提高矿井防灾能力及有效地促进安全生产，每年至少对矿井的风机进行外部漏风情况作一次技术性鉴定。
我矿东风井装备的是两台GAF25-13.1-1型轴流式风机，电机型号YR500-6，额定功率900kw，转速950rpm。
现对运行的1#风机进行外部漏风率鉴定。
一、组织结构组长：赵金成第一组：易志刚、高学文、刘帅、张浩第二组：王小夏、王远、韩金龙、吴毕生各小组工作范围和地点第一组：扩散口第二组：井下南风井总回测风站。
三、测定注意事项：1、本次测定采用钢卷尺、风表、瓦斯机进行测定，测定人员应携带笔记本及圆珠笔及时将测定结果记录。
2、测定人员在测定前，要对仪器仪表进行调校，仔细检查所携带仪器仪表是否完好。
3、在风井扩散口处测定人员，必须佩带保险带，一端固定在风门处，另一端固定在身上。
4、凡参加测定人员必须至少2人一组，进行测定前，必须在现场进行安全确认。
四、仪器范围和型号1、高速风表一台型号CFJ25校正系数 V真=0.91V表+0.06(m／min)2、中速风表三台1）型号CFJ10 校正系数V真=0.96V表+0.05(m／min) 2）型号CFJ10 校正系数V真=0.94V表+0.06(m／min)3、秒表两块规格基数15（min）4、皮尺两卷规格5（m）五、测定时间3月16日上午7：30～11:30时间安排：9：00各组人员到位预定地点9：3 0各组人员开始第一遍测定工作10：10各组人员开始第二遍测定工作10：50各组人员开始第三遍测定工作11：30各组测定工作结束3月16日下午各组人员进行资料数据汇报3月16日对各种数据进行统计，将外部漏风率测算完成六、扩散口测定情况1、扩散口断面33.2m22、扩散口分布测定标图七、扩散口测定情况八、井下总回风巷道测定情况1、井巷风量测算用风表测量井下巷道的平均风速，从而计算井下巷道的平均风量。
主要通风机装置外部漏风率测定报告根据《煤矿安全规程》规定,矿井主要通风机装置外部漏风率每年至少测定一次,其外部漏风率在无提升设备时不得超过5%,有提升设备时不得超过15%。
矿井外部漏风率是指地面经主扇风机、防爆门、风硐、风门、反风设施、风井本身及附属装置的裂隙进入主扇风机，并有主扇风机排除的风流成为外部漏风。
一、测定仪器设备使用情况1、微速风表,型号CFJ5，厂家为海城中通仪表有限公司．2、机械秒表，807。
二、矿井通风情况矿井通风方式为中央并列机械抽出式，总回风竖井安装两台煤矿地面用防爆抽出式对旋轴流通风机,一台工作，一台备用。
采用双回路供电。
三、测定过程及结果1、测定人：闫波樊辉2、测定时间：20１6年1月５早上９:00测试1号风机;10:00测试２号风机,测定原始数据如下：3、计算过程根据矿井外部漏风率计算公式：Ｌ＝（Q风硐－Q总回）÷Q总回×100％其中：L-矿井外部漏风率Q风硐-矿井主通风机风量m3/minQ总回—矿井总回风风量 m3／mｉn根据公式计算：L1号 =(Ｑ风硐—Q总回)÷Q总回×100%=(4946-４8３４)÷４834×１00％=２。
3％ L２号=(Ｑ风硐-Q总回）÷Q总回×10０%=（4９５3－48４9)÷４８49×１00%=2。
1％通过实测及以上计算说明:昊达煤矿2台主要通风机装置外部漏风率均小于5％,1#主通风机外部漏风率为2。
３％；２#主通风机外部漏风率为2.1％。
符合《煤矿安全规程》(2011版）漏风率不超过5%的要求。
