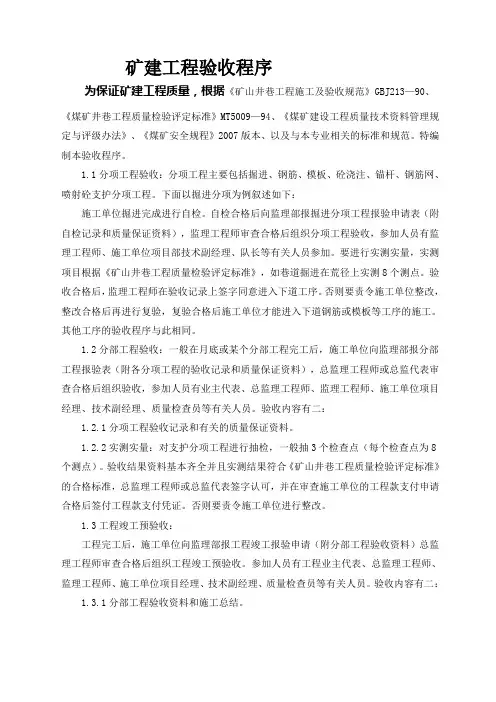

矿建工程验收程序为保证矿建工程质量，根据《矿山井巷工程施工及验收规范》GBJ213—90、《煤矿井巷工程质量检验评定标准》MT5009—94、《煤矿建设工程质量技术资料管理规定与评级办法》、《煤矿安全规程》2007版本、以及与本专业相关的标准和规范。

特编制本验收程序。

1.1分项工程验收：分项工程主要包括掘进、钢筋、模板、砼浇注、锚杆、钢筋网、喷射砼支护分项工程。

下面以掘进分项为例叙述如下：施工单位掘进完成进行自检。

自检合格后向监理部报掘进分项工程报验申请表（附自检记录和质量保证资料），监理工程师审查合格后组织分项工程验收，参加人员有监理工程师、施工单位项目部技术副经理、队长等有关人员参加。

要进行实测实量，实测项目根据《矿山井巷工程质量检验评定标准》，如巷道掘进在荒径上实测8个测点。

验收合格后，监理工程师在验收记录上签字同意进入下道工序。

否则要责令施工单位整改，整改合格后再进行复验，复验合格后施工单位才能进入下道钢筋或模板等工序的施工。

其他工序的验收程序与此相同。

1.2分部工程验收：一般在月底或某个分部工程完工后，施工单位向监理部报分部工程报验表（附各分项工程的验收记录和质量保证资料），总监理工程师或总监代表审查合格后组织验收，参加人员有业主代表、总监理工程师、监理工程师、施工单位项目经理、技术副经理、质量检查员等有关人员。

验收内容有二：1.2.1分项工程验收记录和有关的质量保证资料。

1.2.2实测实量：对支护分项工程进行抽检，一般抽3个检查点（每个检查点为8个测点）。

验收结果资料基本齐全并且实测结果符合《矿山井巷工程质量检验评定标准》的合格标准，总监理工程师或总监代表签字认可，并在审查施工单位的工程款支付申请合格后签付工程款支付凭证。

否则要责令施工单位进行整改。

1.3工程竣工预验收：工程完工后，施工单位向监理部报工程竣工报验申请（附分部工程验收资料）总监理工程师审查合格后组织工程竣工预验收。

参加人员有工程业主代表、总监理工程师、监理工程师、施工单位项目经理、技术副经理、质量检查员等有关人员。

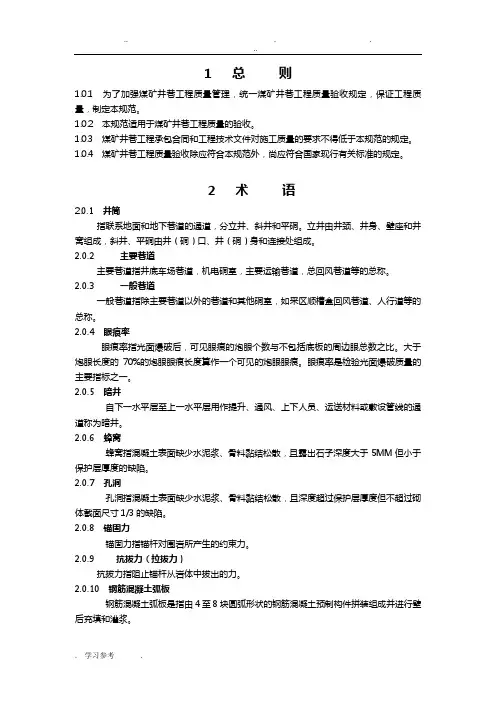

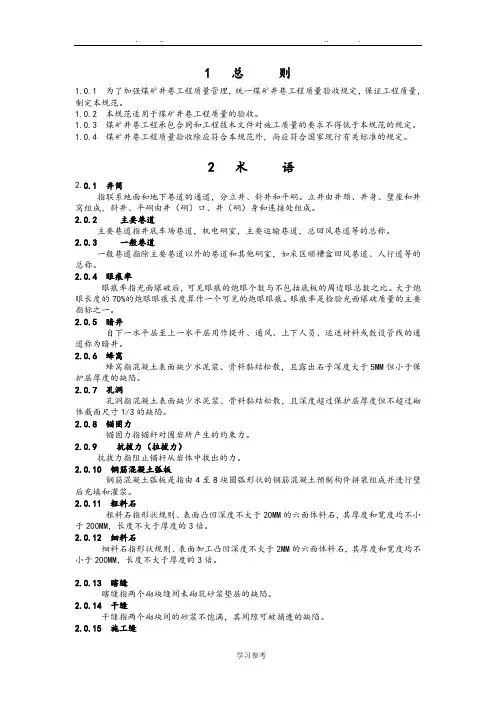

1 总则1.0.1 为了加强煤矿井巷工程质量管理，统一煤矿井巷工程质量验收规定，保证工程质量，制定本规范。

1.0.2 本规范适用于煤矿井巷工程质量的验收。

1.0.3 煤矿井巷工程承包合同和工程技术文件对施工质量的要求不得低于本规范的规定。

1.0.4 煤矿井巷工程质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 井筒指联系地面和地下巷道的通道，分立井、斜井和平硐。

立井由井颈、井身、壁座和井窝组成，斜井、平硐由井（硐）口、井（硐）身和连接处组成。

2.0.2主要巷道主要巷道指井底车场巷道，机电硐室，主要运输巷道，总回风巷道等的总称。

2.0.3一般巷道一般巷道指除主要巷道以外的巷道和其他硐室，如采区顺槽盒回风巷道、人行道等的总称。

2.0.4 眼痕率眼痕率指光面爆破后，可见眼痕的炮眼个数与不包括底板的周边眼总数之比。

大于炮眼长度的70%的炮眼眼痕长度算作一个可见的炮眼眼痕。

眼痕率是检验光面爆破质量的主要指标之一。

2.0.5 暗井自下一水平层至上一水平层用作提升、通风、上下人员、运送材料或敷设管线的通道称为暗井。

2.0.6 蜂窝蜂窝指混凝土表面缺少水泥浆、骨料黏结松散，且露出石子深度大于5MM但小于保护层厚度的缺陷。

2.0.7 孔洞孔洞指混凝土表面缺少水泥浆、骨料黏结松散，且深度超过保护层厚度但不超过砌体截面尺寸1/3的缺陷。

2.0.8 锚固力锚固力指锚杆对围岩所产生的约束力。

2.0.9抗拔力（拉拔力）抗拔力指阻止锚杆从岩体中拔出的力。

2.0.10 钢筋混凝土弧板钢筋混凝土弧板是指由4至8块圆弧形状的钢筋混凝土预制构件拼装组成并进行壁后充填和灌浆。

2.0.11 粗料石粗料石指形状规则、表面凸凹深度不大于20MM的六面体料石，其厚度和宽度均不小于200MM，长度不大于厚度的3倍。

2.0.12 细料石细料石指形状规则、表面加工凸凹深度不大于2MM的六面体料石，其厚度和宽度均不小于200MM，长度不大于厚度的3倍。

第一章总则第1.0.1条为了使矿山井巷工程的施工在确保安全和质量的前提下，不断提高劳动效率，加快施工进度，降低工程成本，缩短矿井建设周期，促进矿山建设的发展，特制定本规范。

第1.0.2条本规范适用于煤炭、黑色金属、有色金属、稀有金属和非矿山井巷工程的施工及验收。

第1.0.3条矿山井巷工程的施工必须严格遵守基本建设程序，按照设计文件和施工组织设计进行施工及验收。

第1.0.4条矿山井巷工程的施工应实行科学管理，不断提高管理水平，应积极推广、应用电子计算机技术进行管理和优化施工方案，推行项目管理、目标管理、网络技术和全面质量管理。

第1.0.5条矿山井巷工程的施工应不断总结经验，推广应用经过实践检验后成熟的科研成果，积极采用行之有效的新工艺、新设备、新材料，提高施工机械化、自动化水平。

新技术的推广应结合国家和地区的实际，充分考虑技术的先进性、施工的可靠性和经济的合理性。

第1.0.6条安全技术和劳动保护和工业“三废”处理等，应符合国家现行的有关规定。

处理“三废”，必须综合考虑综合利用和有利于农业生产、防止污染环境。

“三废”处理工程应与主体工程同时建成。

第1.0.7条工程所用的材料、设备和构件，必须符合设计规定和产品标准，并具有出厂合格证。

第1.0.8条工程施工中必须建立技术档案，做好各种测试记录、隐蔽工程记录、质量检查记录和工程图纸等文件资料。

工程竣工时应按规定做好竣工验收资料和施工总结。

第1.0.9条工程竣工后应按本规范的规定和国家急有关部门制定的管理办法，及时组织验收。

工程质量认证合格后方可交付使用。

第1.0.10条矿山井巷工程的施工及验收，除应执行本规范的规定外，尚应符合国家现行的标准、规范的有关规定。

第二章施工准备第一节一般规定第2.1.1条开工前准备工作应符合下列规定：一、审查矿井地质资料，检查钻孔资料，并绘制井巷工程地质剖面预测图；二、完成设计图纸会审，进行技术交底；三、编制施工组织设计、施工设计或作业规程；四、完成施工设施及设备安装；五、立井、斜井、平硐开工前，尚应完成下列工作：1、场地的用量、桩基埋设、场地平整及障碍物拆迁；2、施工期间的交通运输、给排水、输变电、通讯、防火、防涝、防洪工程和必要的生活辅助设施；3、立井的锁口，斜井、平硐的明槽及井口掘砌。

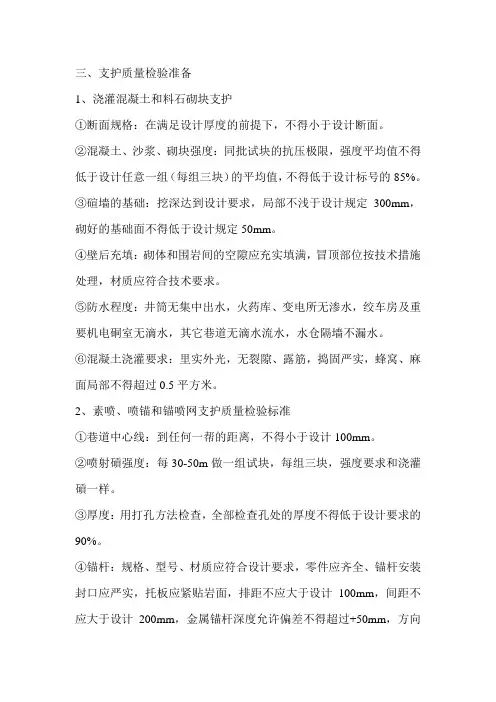

三、支护质量检验准备1、浇灌混凝土和料石砌块支护①断面规格：在满足设计厚度的前提下，不得小于设计断面。

②混凝土、沙浆、砌块强度：同批试块的抗压极限，强度平均值不得低于设计任意一组（每组三块）的平均值，不得低于设计标号的85%。

③碹墙的基础：挖深达到设计要求，局部不浅于设计规定300mm，砌好的基础面不得低于设计规定50mm。

④壁后充填：砌体和围岩间的空隙应充实填满，冒顶部位按技术措施处理，材质应符合技术要求。

⑤防水程度：井筒无集中出水，火药库、变电所无渗水，绞车房及重要机电硐室无滴水，其它巷道无滴水流水，水仓隔墙不漏水。

⑥混凝土浇灌要求：里实外光，无裂隙、露筋，捣固严实，蜂窝、麻面局部不得超过0.5平方米。

2、素喷、喷锚和锚喷网支护质量检验标准①巷道中心线：到任何一帮的距离，不得小于设计100mm。

②喷射碽强度：每30-50m做一组试块，每组三块，强度要求和浇灌碽一样。

③厚度：用打孔方法检查，全部检查孔处的厚度不得低于设计要求的90%。

④锚杆：规格、型号、材质应符合设计要求，零件应齐全、锚杆安装封口应严实，托板应紧贴岩面，排距不应大于设计100mm，间距不应大于设计200mm，金属锚杆深度允许偏差不得超过+50mm，方向应与层理面或主要裂隙轴面成大角度，当岩面或裂隙不明显时，锚杆与周边轮廓垂直，与顶部不低于75°。

⑤外观质量：喷前必须冲洗岩面，清理浮石，地板要清到地板原岩。

喷射均匀，喷后无裂隙、空响，无穿裙赤脚，表面光滑，巷道圆滑度较好。

锚杆外露应符合设计要求，无特殊要求外露不得大于设计100。

⑥挂网材质应符合要求，网度不小于设计，也不应大于设计20mm，绑扎牢固，搭接长度不少于200mm，钢筋因随岩面敷设，岩面与筋间隙不小于30mm，双筋条挂网时，托盘应压住双筋条使其紧靠岩面。

四、水沟质量检验标准1、裸体水沟深度和宽度符合设计要求，帮低低平，保证水流畅通。

2、支护水沟：水沟深度宽度允许误差±30mm，内外沿厚度允许误差±20mm，水沟上沿的高低允许误差不应超过10mm，水沟外沿至巷道中心不得小于设计，坡度符合设计要求，不准出现逆坡，铺底平整盖板平稳整齐。

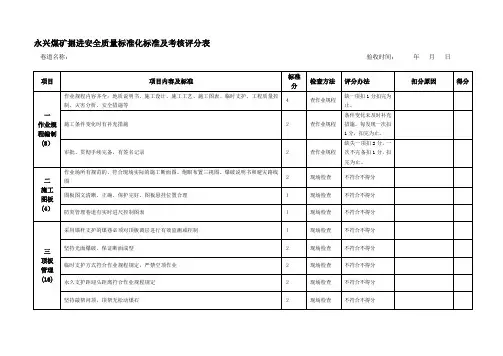

永兴煤矿掘进安全质量标准化标准及考核评分表巷道名称：验收时间：年月日项目项目内容及标准标准分检查方法评分办法扣分原因得分支架支护巷道架间必须使用不少于3道的拉杆或撑木，炮掘工作面距迎头10m内必须采取防倒加固措施，帮顶刹背严实２现场检查不符合不得分支架梁腿严丝合缝１现场检查不符合不得分锚杆支护（含临时支护）螺丝紧固，预紧力符合设计或作业规程要求；托盘紧贴岩面或楔紧；网连接绑扎牢固或锚固，不出现兜网４现场检查不符合不得分四放炮管理（6）炸药、雷管必须分放在专用的爆破材料箱内，并加锁，爆破材料箱必须放置在放炮警戒线以外安全地点２现场检查不符合不得分爆破作业严格按作业规程规定的范围停电、撤人，距离和警戒设置符合作业规程规定２现场检查不符合不得分坚持“一炮三检查”和“三人连锁”放炮制度，放炮员持证上岗２现场检查不符合不得分五其他要求（6）掘进机械设备完好，安全防护设施齐全。

２现场检查不符合不得分材料、工具分类码放整齐有序，管线吊挂整齐，符合作业规程规定２现场检查不符合不得分巷道内无杂物、无淤泥、无积水（淤泥、积水长度不超过5m，深度不超过0.1m）。

浮煤（矸）不超过轨枕上平面，水沟通畅２现场检查不符合不得分六井巷工程质量（60）支护工程质量：按施工设计图纸施工，符合《煤矿井巷工程质量检验评定标准》(MT5009-94)４０现场均匀选5个检查点按对应附表检查评分，联合支护的取平均值。

有支护工程质保资料及工程日常检查验收资料１０现场检查结合地面核查附属工程质量按施工设计图纸施工，符合《煤矿井巷工程质量检验评定标准》(MT5009-94)５现场均匀选5个检查点按对应附表检查评分，多项附属的取平均值。

有附属工程质保及工程日常检查验收资料５现场检查结合地面核查合计得分：分定级：验收人员：施工负责人：。

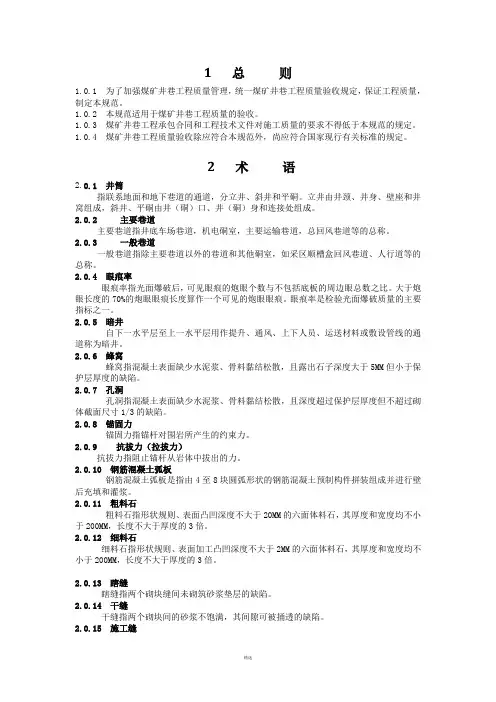

1 总则1.0.1 为了加强煤矿井巷工程质量管理，统一煤矿井巷工程质量验收规定，保证工程质量，制定本规范。

1.0.2 本规范适用于煤矿井巷工程质量的验收。

1.0.3 煤矿井巷工程承包合同和工程技术文件对施工质量的要求不得低于本规范的规定。

1.0.4 煤矿井巷工程质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 井筒指联系地面和地下巷道的通道，分立井、斜井和平硐。

立井由井颈、井身、壁座和井窝组成，斜井、平硐由井（硐）口、井（硐）身和连接处组成。

2.0.2主要巷道主要巷道指井底车场巷道，机电硐室，主要运输巷道，总回风巷道等的总称。

2.0.3一般巷道一般巷道指除主要巷道以外的巷道和其他硐室，如采区顺槽盒回风巷道、人行道等的总称。

2.0.4 眼痕率眼痕率指光面爆破后，可见眼痕的炮眼个数与不包括底板的周边眼总数之比。

大于炮眼长度的70%的炮眼眼痕长度算作一个可见的炮眼眼痕。

眼痕率是检验光面爆破质量的主要指标之一。

2.0.5 暗井自下一水平层至上一水平层用作提升、通风、上下人员、运送材料或敷设管线的通道称为暗井。

2.0.6 蜂窝蜂窝指混凝土表面缺少水泥浆、骨料黏结松散，且露出石子深度大于5MM但小于保护层厚度的缺陷。

2.0.7 孔洞孔洞指混凝土表面缺少水泥浆、骨料黏结松散，且深度超过保护层厚度但不超过砌体截面尺寸1/3的缺陷。

2.0.8 锚固力锚固力指锚杆对围岩所产生的约束力。

2.0.9抗拔力（拉拔力）抗拔力指阻止锚杆从岩体中拔出的力。

2.0.10 钢筋混凝土弧板钢筋混凝土弧板是指由4至8块圆弧形状的钢筋混凝土预制构件拼装组成并进行壁后充填和灌浆。

2.0.11 粗料石粗料石指形状规则、表面凸凹深度不大于20MM的六面体料石，其厚度和宽度均不小于200MM，长度不大于厚度的3倍。

2.0.12 细料石细料石指形状规则、表面加工凸凹深度不大于2MM的六面体料石，其厚度和宽度均不小于200MM，长度不大于厚度的3倍。

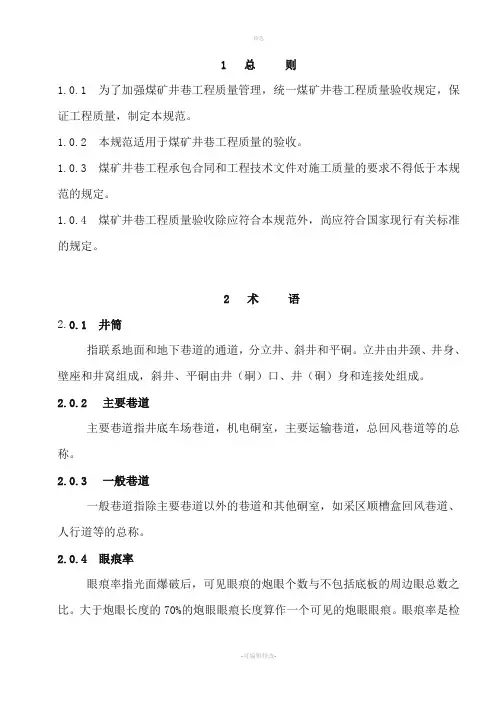

1 总则1.0.1 为了加强煤矿井巷工程质量管理，统一煤矿井巷工程质量验收规定，保证工程质量，制定本规范。

1.0.2 本规范适用于煤矿井巷工程质量的验收。

1.0.3 煤矿井巷工程承包合同和工程技术文件对施工质量的要求不得低于本规范的规定。

1.0.4 煤矿井巷工程质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 井筒指联系地面和地下巷道的通道，分立井、斜井和平硐。

立井由井颈、井身、壁座和井窝组成，斜井、平硐由井（硐）口、井（硐）身和连接处组成。

2.0.2主要巷道主要巷道指井底车场巷道，机电硐室，主要运输巷道，总回风巷道等的总称。

2.0.3一般巷道一般巷道指除主要巷道以外的巷道和其他硐室，如采区顺槽盒回风巷道、人行道等的总称。

2.0.4 眼痕率眼痕率指光面爆破后，可见眼痕的炮眼个数与不包括底板的周边眼总数之比。

大于炮眼长度的70%的炮眼眼痕长度算作一个可见的炮眼眼痕。

眼痕率是检验光面爆破质量的主要指标之一。

2.0.5 暗井自下一水平层至上一水平层用作提升、通风、上下人员、运送材料或敷设管线的通道称为暗井。

2.0.6 蜂窝蜂窝指混凝土表面缺少水泥浆、骨料黏结松散，且露出石子深度大于5MM但小于保护层厚度的缺陷。

2.0.7 孔洞孔洞指混凝土表面缺少水泥浆、骨料黏结松散，且深度超过保护层厚度但不超过砌体截面尺寸1/3的缺陷。

2.0.8 锚固力锚固力指锚杆对围岩所产生的约束力。

2.0.9抗拔力（拉拔力）抗拔力指阻止锚杆从岩体中拔出的力。

2.0.10 钢筋混凝土弧板钢筋混凝土弧板是指由4至8块圆弧形状的钢筋混凝土预制构件拼装组成并进行壁后充填和灌浆。

2.0.11 粗料石粗料石指形状规则、表面凸凹深度不大于20MM的六面体料石，其厚度和宽度均不小于200MM，长度不大于厚度的3倍。

2.0.12 细料石细料石指形状规则、表面加工凸凹深度不大于2MM的六面体料石，其厚度和宽度均不小于200MM，长度不大于厚度的3倍。

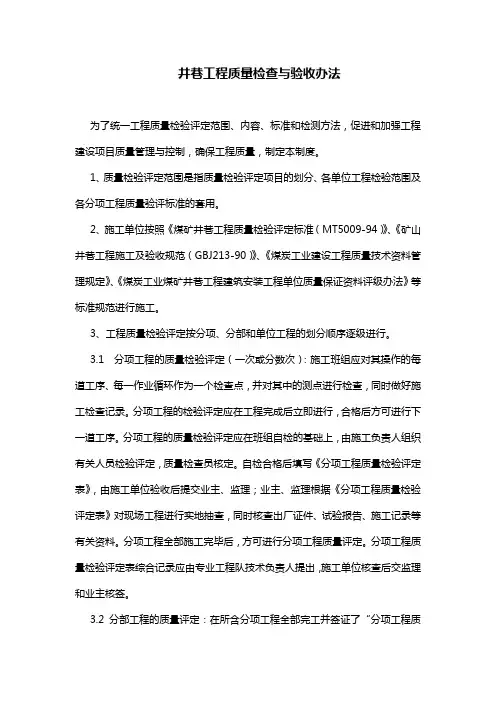

井巷工程质量检查与验收办法为了统一工程质量检验评定范围、内容、标准和检测方法，促进和加强工程建设项目质量管理与控制，确保工程质量，制定本制度。

1、质量检验评定范围是指质量检验评定项目的划分、各单位工程检验范围及各分项工程质量验评标准的套用。

2、施工单位按照《煤矿井巷工程质量检验评定标准（MT5009-94）》、《矿山井巷工程施工及验收规范（GBJ213-90）》、《煤炭工业建设工程质量技术资料管理规定》、《煤炭工业煤矿井巷工程建筑安装工程单位质量保证资料评级办法》等标准规范进行施工。

3、工程质量检验评定按分项、分部和单位工程的划分顺序逐级进行。

3.1 分项工程的质量检验评定（一次或分数次）：施工班组应对其操作的每道工序、每一作业循环作为一个检查点，并对其中的测点进行检查，同时做好施工检查记录。

分项工程的检验评定应在工程完成后立即进行，合格后方可进行下一道工序。

分项工程的质量检验评定应在班组自检的基础上，由施工负责人组织有关人员检验评定，质量检查员核定。

自检合格后填写《分项工程质量检验评定表》，由施工单位验收后提交业主、监理；业主、监理根据《分项工程质量检验评定表》对现场工程进行实地抽查，同时核查出厂证件、试验报告、施工记录等有关资料。

分项工程全部施工完毕后，方可进行分项工程质量评定。

分项工程质量检验评定表综合记录应由专业工程队技术负责人提出，施工单位核查后交监理和业主核签。

3.2分部工程的质量评定：在所含分项工程全部完工并签证了“分项工程质量检验评定表”的基础上，由施工单位负责填写“分部工程质量检验评定表”，提交监理和业主核签。

3.3 单位工程的质量评定：在所含分部工程完工并签证了“分部工程质量检验评定表”的基础上，由施工单位将主要技术资料提交监理、业主和核查单位（质监站）核签，尚需进行观感质量评定的工程，先由施工单位自评，然后提交监理部、业主和核查单位（质监站）核定。

4、监理和业主仅参加四级验收，其余一、二、三级由施工单位自检评定，监理和业主有权检查。

井巷工程查收标准
井巷工程查收标准
本标准分项工程、分部工程和单位工程的质量查验评定均分为“合格“和“优秀”两个
等级
1、合格：
（ 1）保证项目一定切合相应质量查验评定标准的规定；
（ 2）基本项目中每个查验项目的检查点应切合相应质量查验评定标准的合格规定；检查点中每一测点均应切合合格规定；
（ 3）同意误差项目中每个查验项目的测点总数均在70％及其以上，实测值在相应质量
查验评定标准的同意误差范围内，其他的须不影响安全使用。

2、优秀：
（ 1）保证项目一定切合相应质量查验评定标准的规定；
（ 2）基本项目中每个查验项目的检查点应切合相应质量查验评定标准的合格规定，此中有 50％及其以上检查点切合优秀规定，该项目即为优秀；优秀项数应占查验项目总数的50％以上；
（ 3）同意误差项目中每个查验项目的测点总数均在
90％及其以上，实测值在相应质量
查验评定标准的同意误差范围内，其他的均不影响安全使用。

（ 4）指定分项工程的质量保证资料应切合优秀的要求
详细井巷工程质量查收以表格的形式列出。
