套管修理(修井工程课程)(行业相关)

正式稿件
42
3、施工步骤
A、采用工程测井或封隔器法找漏、验串，确定套管破损位置的实际深度。
B、下补贴专用通井规通井，检验补贴井段与补贴井段以上套管有无变形、错断等，保证波纹管及补贴工具顺利入井下至补贴井段。
C、下刮管器。补贴井段用刮管器反复上、下刮削套管内壁，清除死油、死蜡、锈蚀、射孔毛刺等。为保证补贴效果，对于热采井应选择热洗或蒸汽、洗涤剂洗井，以彻底清除井壁及及井内污物，一般应洗井至少一个半井筒容积以上。
正式稿件
8
地层倾角对套损的影响示意图 1 －油层；2 －隔层；3 －生产井；
正式稿件
9
岩性变化对套损的影响示意图 A －油井；B －注水井；C －油井
正式稿件
10
（二）工程因素：
（1）套管材质问题（2）固井质量问题（3）完井质量（4）井位部署的问题（5）开发单元内外地层压力大幅度下降问题（ 6）注入水浸入泥页岩的问题（7）注水不平稳问题
正式稿件
16
正式稿件
17
五、套管补贴和取换技术
油水井外漏破损形式：包括腐蚀孔洞、破裂、螺纹失效等。一般在50 ～500 m 较常见，有些井在井口附近或距井口10 ～20m 处也常发生破损漏。
正式稿件
18
套管损坏的几种形式
螺纹粘扣
应力开裂
正式稿件
折叠缺陷
19
套管损坏的一些类型
套管磨损
套管挤毁
正式稿件
20
正式稿件
21
套管损坏的实物
正式稿件
22
正式稿件
23
套损检测技术
（一）机械检测法
（二）工程测井法
正式稿件

修井工程-套管损坏的修复-PPT

④液压缸
液压缸是套管补贴的重要工具，其结构分上液缸、下液缸、止动环和两组活塞、活塞拉杆等.
④液压缸
工作原理是将管柱中传递过来的液体压力，转换成为活塞拉杆的上提拉力，带动拉杆下部的刚、弹二级胀头进行补贴。液压缸上、下两组活塞产生的力同时作用在活塞拉杆上。该液压缸在35MPa的水力压力下，活塞拉杆能产生 4.1×105N的拉力，活塞拉杆的作用行程为1.5m，可以满足施工需要。
3. 磨铣扩径法
原理：通过使用铣锥磨铣，把凸出部分磨掉，使通径扩大。这种方法有时需要其它修复方法配合，如磨铣后挤水泥或下内衬管等，以保证整修质量。适用：套管缩径较严重或有一些错断情况。
(二)、套管补贴加固技术
套管补贴加固技术是与套管整形技术配套的套管修复工艺技术。套管变形或错断井经过整形后，只是内径尺寸得到了基本恢复。为了使整形效果得以保持，尽量发挥修复后的功能，还应对修复后的套管进行补贴加固。尤其是套管错断或变形量较大，经过爆炸整形或磨铣扩径后套管损坏严重的井段，必须进行补贴加固。不整形则无法加固，而整形复位后不加固则易发生再次变形、错断，且变形、错断的速度也快。
三、套管损坏的原因
5.井下作业对套管造成损坏。 ①多次的井下作业，尤其是酸化、压裂措施，不断使套管胀缩、腐蚀，如反复加压、卸载、气举快速放压等，也会造成套管损坏； ②修井作业中，套铣鞋、磨鞋在处理井下事故过程中也会对套管造成不同程度的损坏； ③误射孔、重复射孔造成的套管损坏； ④在试油施工中，抽汲掏空深度大于允许深度，使套管发生变形； ⑤封隔器坐封侧向冲击力造成的套管破裂； ⑥ 遇硬卡大力上提管柱也可能将套管胀坏。
补贴原理示意图
补贴后的波纹管在抗压性能方面不如两端悬挂密封的补贴衬管，尤其是在套管破损尺寸较大时，其抗外挤强度较小，因此，波纹管补贴主要用于密封性补贴、封堵通径未改变的腐蚀穿孔和误射孔段等漏失性损坏，而不用于套管损坏严重的加固补贴。

修井工程-套管损坏的修复教学教材共93页

修井工程-套管损坏的修复教学教材Байду номын сангаас
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁爱。— —英国
48、法律一多，公正就少。——托·富勒 49、犯罪总是以惩罚相补偿；只有处罚才能使犯罪得到偿还。— —达雷尔
50、弱者比强者更能得到法律的保护。—— 威·厄尔
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you

水平井变形套管液压整形技术

泥岩蠕变引起的附加载荷挤压套管，可以使套管发生缩径变形：
最大水平地应力方向缩径最大，最小水平地应力方向缩径最小。
井壁泥岩蠕变径向载荷分布套管缩径变形模拟结果图

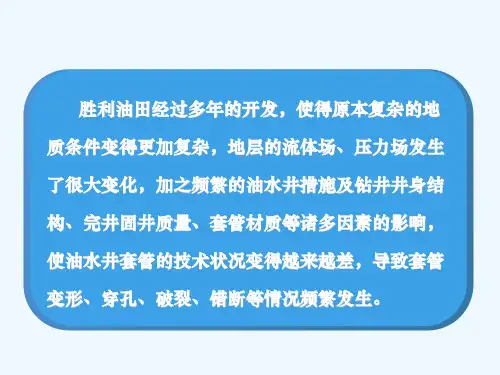

注蒸汽热采是稠油井套管损坏的主要原因
从单二块热采井发生套损的层位来看，62.5％的套损发生在油层上部附近。结合该区块套损井资料可以发现，套损部位均发生在热采封隔器以下。
深度m
0
200
400
600
800
1000
1200
1400
0
2
4
6
8 10 12 14 16 18 20 22 24
井数
套损点油层顶界油层下界
单二块热采井套损点分布
腐蚀造成套管损坏
套管的腐蚀主要由地层水引起的电化学腐蚀、硫酸还原菌腐蚀、二氧化碳腐蚀和硫化氢腐蚀等多种情况。
主要油田有：广利、商河等油田。该类油田存在高矿化度水层，矿化度2.711×104mg/L，会对套管造成严重腐蚀。套管损坏类型以穿孔漏失、破裂漏失为主，广利油田因腐蚀造成的套损占油水井总数的
水泥返高以上
水泥返高与油层上界之间油层上下界之间
油层下界以下
套损部位主要集中在射孔井段附近，位于射孔井段及其上下界50米以内的套损井占81%。
套损井分布
在平面上，套损井多分布于断层附近、地层倾角大的区块，占套损井总数的30％。
套损井的平均正常生产年限仅为11年
胜利油田套损井套管使用年限饼状图
①水平井井下管柱受力分析
采用两维井眼中修井管柱受力分析模型进行分析
井身剖面处于同一铅垂面内；井眼的造斜率为常数，进入水平段后，造斜
率不再变化；管柱曲率与井眼曲率一样；管柱在打捞过程中不受扭转力的作用；打捞管柱捞住鱼顶上提过程中保持与套管内

油水井大修PPT.

程中的注水、压裂、酸化，以及油 2、说说有毒无毒蛇的区别：形态上，齿痕上。（放幻灯）
六.猜字游戏。 (3)对休克的治疗急性农药中毒或剧烈头疼均可引起休克。症状表现全身急性衰竭、神情呆滞、体软、四肢发凉、脸色苍白、青紫、脉
水井日常管理作业等。搏加快而细、血压下降。急救休克者时，应使病人足高头低，注意保暖，必要时进行输血、输氧和人工呼吸。应根据单位具体情况设定有针对性的性格测试。
3、完井质量完井质量对套管影响很大，特别是射孔完井。射孔工艺选择不当，一是会出现管外水泥环破裂，甚至出现套管破裂；二是射孔深度误差过大，或者误射泥页岩隔层(尤其是开发薄互层的二、三次加密井尤为重要)，将使泥页岩水浸膨胀，挤压套壳运动地球在不停的运动，地壳也在不停的缓慢运动中，其运动方向一般有两个：一是水平运动（板块运动）；二是升降运动。地壳缓慢的升降运动产生的应力可以导致套管被拉伸损坏。
第一节套损的原因及预防措施
7、地面腐蚀
地表地层腐蚀是因为浅层水（300m以上）在硫酸盐还原菌的作用下产生硫化物，硫化物在浅层水中氧化反应引起套管腐蚀。

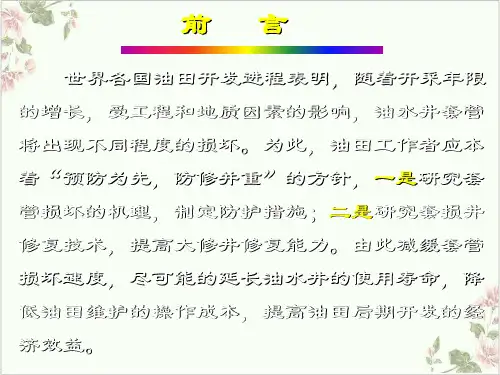

前言
世界各国油田开发进程表明，随着开采年限的增长，受工程和地质因素的影响，油水井套管将出现不同程度的损坏。为此，油田工作者应本着“预防为先，防修并重”的方针，一是研究套管损坏的机理，制定防护措施；二是研究套损井修复技术，提高大修井修复能力。由此减缓套管损坏速度，尽可能的延长油水井的使用寿命，降低油田维护的操作成本，提高油田后期开发的经济效益。
第一节套损的原因及预防措施
2、固井质量问题固井质量直接关系到完钻井的寿命和以后的注采关系，影响固井质量的主要因素有：井眼不规则、井斜、固井水泥不达标、顶替水泥浆的顶替液不符合要求、水泥浆的密度低或高、注水泥后套管拉伸载荷过小或过大等等，都将影响固井质量。

套管修复技术

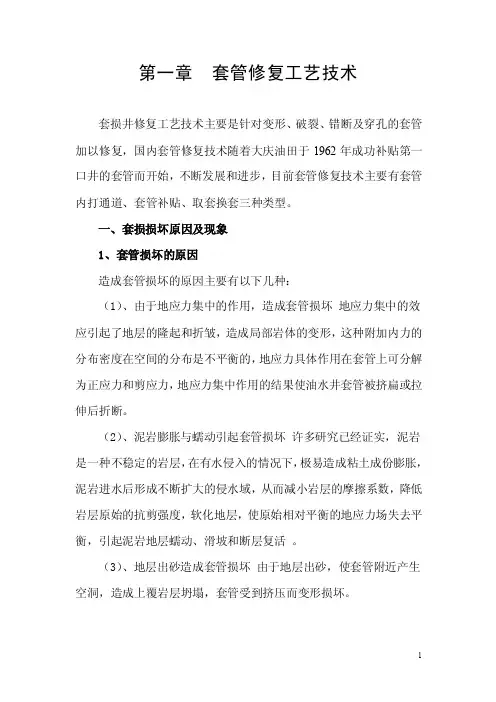

第一章套管修复工艺技术套损井修复工艺技术主要是针对变形、破裂、错断及穿孔的套管加以修复，国内套管修复技术随着大庆油田于1962年成功补贴第一口井的套管而开始，不断发展和进步，目前套管修复技术主要有套管内打通道、套管补贴、取套换套三种类型。

一、套损损坏原因及现象1、套管损坏的原因造成套管损坏的原因主要有以下几种：（1）、由于地应力集中的作用，造成套管损坏地应力集中的效应引起了地层的隆起和折皱，造成局部岩体的变形，这种附加内力的分布密度在空间的分布是不平衡的，地应力具体作用在套管上可分解为正应力和剪应力，地应力集中作用的结果使油水井套管被挤扁或拉伸后折断。

（2）、泥岩膨胀与蠕动引起套管损坏许多研究已经证实，泥岩是一种不稳定的岩层，在有水侵入的情况下，极易造成粘土成份膨胀，泥岩进水后形成不断扩大的侵水域，从而减小岩层的摩擦系数，降低岩层原始的抗剪强度，软化地层，使原始相对平衡的地应力场失去平衡，引起泥岩地层蠕动、滑坡和断层复活。

（3）、地层出砂造成套管损坏由于地层出砂，使套管附近产生空洞，造成上覆岩层坍塌，套管受到挤压而变形损坏。

（4）、断层影响据资料表明，断层活动是直接造成油水井套管损坏的原因之一。

大庆油田在84年曾专门进行过试验，当空隙水压超过岩层破裂压力后，可造成断层的活动，进而引发地层产生微破裂，使处于断层附近的油水井套管损坏。

（5）、施工作业的影响施工作业时采取措施不当，也是造成套管损坏的重要原因之一。

特别处理事故时缺乏对套管的保护意识，而采取措施不当，另外频繁的起下钻具或采取磨铣措施等都有可能造成套管的损坏，或使套管壁磨薄降低了套管的强度，加速了套管的损坏。

（6）、腐蚀影响由于地层水中溶解O2、CO2、H2S及硫酸还原菌SRB对套管的腐蚀，造成套管损坏。

（7）、套管本身问题和重复射孔影响造成套管损坏除上述因素外，套管柱的设计和重复射孔也是造成套管损坏的重要原因。

由于射孔枪型在不断加大，射孔密度在不断增加，且最多重复射孔达四次，而射孔段的套管柱设计上并未采取特殊要求，因此，优化套管柱设计和射孔方式，也是减少套管损坏的重要措施之一。
