CAD2010教程(最新)

旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。

基本显示操作： 1） Zoom 显示缩放 (键入 Z；视图→缩放；图标 ) 指定窗口角点，输入比例因子 (nX 或 nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: 比例(S) (x/xp) 比例缩放：带 X 为当前屏幕的缩放 2） Pan 平移 (键入 P；视图→平移；图标 ) 定基点→第二点 只改变显示位置不改变显示大小 注意：Enter 键和 Esc 键为退出，鼠标右键为切换 3） Redraw 重画 (键入 R；视图→重画) 快速刷新屏幕，去除所有点标记。 blipmode，可将点标记打开：输入模式 [开(ON)/关(OFF)] <当前值>:输入 on 或 off, 或按 ENTER 键 4） Regen 重新生成 (键入 RE；视图→重生成) 刷新屏幕，并且重新计算所有图形对象，使看起来不光滑的圆、弧、椭圆、样条曲线等进行光顺。 当系统变量改变后，一般必须 Regen 一次。
AutoCAD 还会根据您的选择创建一个新的工作空间，并将其添加到其它默认的工作空间中。

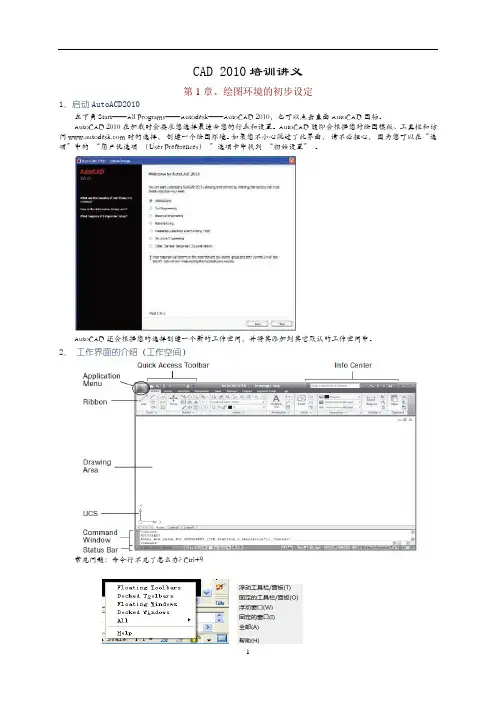

2． 工作界面的介绍（工作空间）
常见问题：命令行不见了怎么办? Ctrl+9
1
3． 系统选项的配置和工作中的作用（重点）
执行“工具（tools）”|“选项(options)”命令，打开“选项”对话框。“选项”对话框的内容极其丰富。 Files(文件选项卡)：支持文件搜索路径：可以包含字体文件、菜单文件、被插入图形文件、线型文件和填充图案 文件等；解决问题：例如有时候图框上的 Logo 图片打开时不显示问题；用 Insert 命令插入图块时，给定图块文件名， 但未给定详细路径，AutoCAD 将自动在此路径查找该图块，如未找到该图块文件，则显示在搜索路径中未找到文件 的警告信息；或警告对话框提示“BASE.DCL”文件或“???.shx”字体文件未找到等问题。一般需重启 CAD 生效。

6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用 的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和 用 户 坐 标 系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标 系。
1．安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
中文版AutoCAD工程制图
（2010版）
中文版AutoCAD工程制图

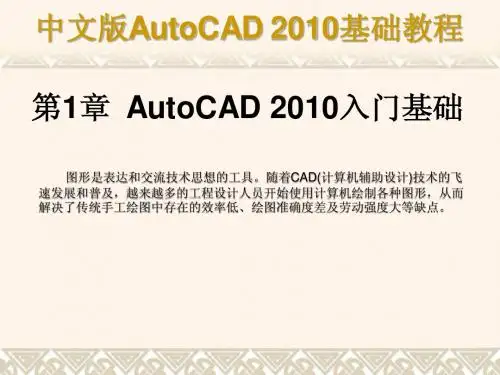

第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今，AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。

1.2.2 二维草图与注释空间
默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览 器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏 等元素组成.
中文版AutoCAD 2010基础教程
1.2.3三维建模空间
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在 “功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材 质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动 画、设置光源、为三维对象附加材质等操作提供了非常便利的环境 。是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平 面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工 程技术人员的欢迎。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2010基础教程
1.1.4 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。
中文版AutoCAD 2010基础教程
1.2 AutoCAD 2010的工作空间
中文版AutoCAD 2010提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”3种工作空间模式。 选择工作空间 二维草图与注释空间 三维建模空间 AutoCAD经典空间 AutoCAD工作空间的基本组成
中文版AutoCAD 2010基础教程 1.2.4 AutoCAD经典空间
对于习惯于AutoCAD传统界面的用户来说，可以使用“AutoCAD经典” 工作空间，其界面主要有“菜单浏览器”按钮、快速访问工具栏、菜单栏、工 具栏、文本窗口与命令行、状态栏等元素组成 。
