谐振式传感器

不同类型的谐振式传感器谐振式传感器是一种基于谐振现象的传感器。

它利用物理体的固有频率来检测或测量外部力或质量的变化。

谐振式传感器可以用于测量不同的物理量，如力、质量、压力、加速度等。

它们通常被用于工业、医疗、科学实验和研究等领域中。

以下是不同类型的谐振式传感器：压电谐振式传感器压电谐振式传感器是利用压电效应来实现传感的。

该传感器使用压电陶瓷等材料来制造，当该材料受到外力作用时，它会产生电荷，这种电荷可以被检测到并用于测量外部力的大小。

压电谐振式传感器被广泛应用于汽车工业中，用于测量引擎和车轮的振动和冲击。

此外，压电谐振式传感器也被用于医学、机械和航空等领域中。

磁浮谐振式传感器磁浮谐振式传感器是一种利用磁浮现象来实现传感的传感器。

该传感器使用磁悬浮技术将传感器浮在气垫上，从而消除了机械接触，使传感器具有非常高的灵敏度和准确性。

磁浮谐振式传感器被广泛应用于航空、航天、半导体、医学和机械等领域中。

由于其高灵敏度和准确性，它在检测微小物理量方面表现得非常优秀。

光学谐振式传感器光学谐振式传感器是一种基于光学原理的传感器。

该传感器利用光学腔来实现传感。

当外部物理量发生变化时，光学腔的谐振频率也会发生变化，从而可以检测到外部物理量的变化。

光学谐振式传感器可以用于测量加速度、力、压力和温度等参数。

它在化学、环境、气体检测和生物医学等领域中得到了广泛应用。

容积谐振式传感器容积谐振式传感器是一种基于容积变化原理的传感器。

该传感器利用容积缩小或增大的过程来反映外部物理量的变化。

它通常由一个空间扭转薄膜以及一个振荡频率保持器构成。

容积谐振式传感器可以用于测量压力、质量和加速度等物理量。

这种传感器被广泛应用于工业自动化、医疗和科学实验室等领域。

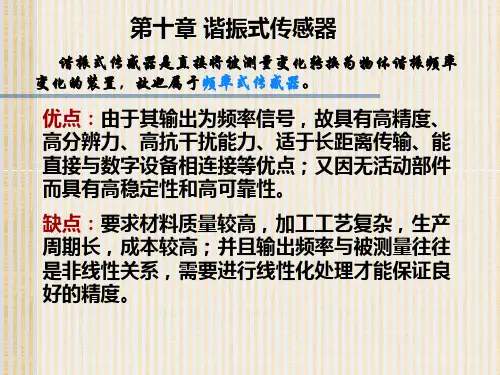

结论谐振式传感器是一种非常重要的传感器类型。

它们使用物理体的固有频率来测量外部物理量，具有精度高、响应速度快、易于集成和制造等优点。

不同类型的谐振式传感器具有不同的工作原理和适用范围，因此在选择传感器时需要考虑应用的具体领域和需要测量的物理量等因素。

谐振式传感器的类型及优缺点谐振式传感器的种类许多，大体分为两类：一类是基于机械谐振结构谐振式传感器；另一类是MOS环振式谐振传感器。

其中机械式谐振式传感器应用最广。

机械式谐振传感器的振子可以有不同的结构形式，图所示为常见的 a 张丝状、b 膜片状、c 筒状、d 梁状等，相应的有振动弦式、振动膜式、振动筒式、振动梁式等谐振传感器之分。

通常振子的材料采纳诸如铁镍恒弹合金等具有恒弹性模量的所谓恒模材料。

但这种材料较易受外界磁场和四周环境温度的影响。

石英晶体在一般应力下具有很好的重复性和最小的迟滞，其谐振子的品质因素Q值极高，并且不受环境温度影响，性能长期稳定，因此采纳石英晶体作为振子可制成性能更加优良的压电式谐振传感器。

其振子通常采纳振膜或振梁外形，但按振子上下表面外形它又分为e 扁平形、f 平凸形和g 双凸形三种，如图2所示。

表1给出了各种类型机械式谐振传感器的优缺点及应用领域。

图振子的结构类型表1 各种类型机械式谐振传感器的优缺点及应用领域类型优点缺点应用领域振弦式传感器结构简洁坚固、测量范围大、灵敏度高、测量电路简洁对传感器的材料和加工工艺要求很高，精度较低广泛用于大压力的测量，也可用来测量位移、扭矩、力和加速度等振膜式传感器具有很好的稳定性、重复性和较高的辨别率(一般可达0.3～0.5kPa/Hz)。

精度可达0.01%，重复性可达十万分之几的数量级，长期稳定性可达每年0.01～0.02%对传感器的材料和加工工艺要求很高，精度较低航空航天技术中大气参数(静压及动压) 的测量；它还常用来做标准计量仪器标定其它压力传感器或压力仪表。

此外，它也可以测液体密度、液位等参数振筒式传感器迟滞误差和漂移误差小，稳定性好，辨别率高以及轻巧、成本低对传感器的材料和加工工艺要求很高，精度较低主要用于测量气体的压力和密度等振梁式传感器稳定性好抗干扰强对传感器的材料和加工工艺要求很高，精度较低测静态力和准静态力压电式谐振传感器体积小，重量轻；稳定性好；Q值可达40000；动态响应好；抗干扰力量强( 不受外界磁场干扰，灵敏度稳漂为4% -5%/℃)对传感器的材料和加工工艺要求很高压力压差。

mems谐振式加速度传感器工作原理哎呀，今天我们来聊聊那个小家伙，MEMS谐振式加速度传感器。

这个东西可真是个神奇的玩意儿！你有没有想过，我们身边的手机、平板，甚至一些智能家居设备里，竟然都藏着这样一个“小天才”？说到它的工作原理，嘿嘿，就像一个舞者在舞台上优雅地摇摆。

它里面有个微小的谐振器，像个乐手，负责感知加速度的变化。

想象一下，当你坐在过山车上，突然间一阵失重的感觉袭来，哇，刺激得不行！就是这个谐振器在欢快地工作。

它通过检测物体的振动变化，来判断加速度的方向和大小。

你看，这种小东西能在那么快的速度下，实时传递信息，简直就像在打快板。

无论是上坡还是下坡，它都能准确地“说”出你的加速度。

这玩意儿的构造可真精巧，内部的小部件就像乐队里的乐器，互相配合得天衣无缝。

MEMS技术让这些传感器小到几毫米，轻得像羽毛，却又能承受各种外界的挑战。

试想一下，日常生活中，我们走路、骑车、开车，都会有各种加速度的变化，而这个传感器就像个“侦探”，随时捕捉着这些动态。

更有趣的是，它的工作原理和我们生活中的很多现象都有联系。

比如说，当你急刹车时，身体会向前倾，那感觉就像被拉扯了一下，对吧？传感器就是通过检测这些“拉扯”来判断你当前的状态。

它的反应速度快得惊人，就像是一位老练的赛车手，瞬间就能做出决策。

我们再说说它的应用吧！在汽车行业，MEMS加速度传感器被广泛用于安全气囊的触发，真是事关生死的大事啊！它能够快速感知到碰撞，及时让安全气囊弹出，保护乘客的安全。

想想看，这小小的传感器竟能在危机时刻“出手相助”，真是令人佩服！在智能手机中，它的作用更是无处不在。

手机的屏幕自动旋转、游戏中的重力感应，都是它在背后默默支持的结果。

玩游戏的时候，你轻轻一摇，角色就开始飞速移动，那可是这位“幕后英雄”在操控哦！没有它，我们的生活可就失色不少。

这传感器还在运动设备中大显身手。

像智能手表、健身追踪器，都是利用它来监测运动状态的。

它能够记录你的步伐、跑步速度，甚至心率，让你对自己的运动情况一目了然。

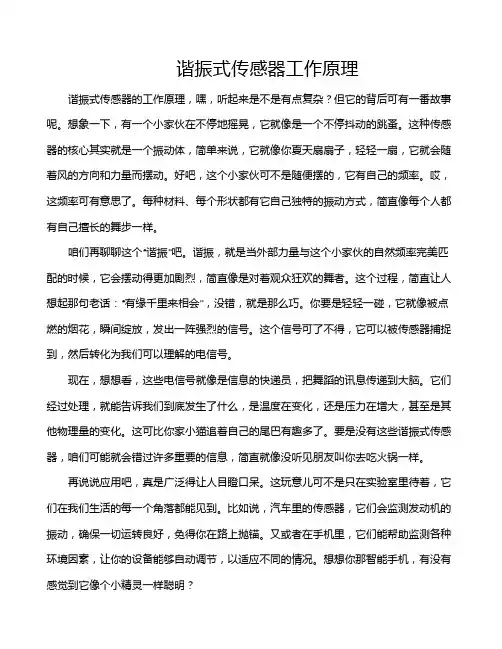

谐振式传感器工作原理谐振式传感器的工作原理，嘿，听起来是不是有点复杂？但它的背后可有一番故事呢。

想象一下，有一个小家伙在不停地摇晃，它就像是一个不停抖动的跳蚤。

这种传感器的核心其实就是一个振动体，简单来说，它就像你夏天扇扇子，轻轻一扇，它就会随着风的方向和力量而摆动。

好吧，这个小家伙可不是随便摆的，它有自己的频率。

哎，这频率可有意思了。

每种材料、每个形状都有它自己独特的振动方式，简直像每个人都有自己擅长的舞步一样。

咱们再聊聊这个“谐振”吧。

谐振，就是当外部力量与这个小家伙的自然频率完美匹配的时候，它会摆动得更加剧烈，简直像是对着观众狂欢的舞者。

这个过程，简直让人想起那句老话：“有缘千里来相会”，没错，就是那么巧。

你要是轻轻一碰，它就像被点燃的烟花，瞬间绽放，发出一阵强烈的信号。

这个信号可了不得，它可以被传感器捕捉到，然后转化为我们可以理解的电信号。

现在，想想看，这些电信号就像是信息的快递员，把舞蹈的讯息传递到大脑。

它们经过处理，就能告诉我们到底发生了什么，是温度在变化，还是压力在增大，甚至是其他物理量的变化。

这可比你家小猫追着自己的尾巴有趣多了。

要是没有这些谐振式传感器，咱们可能就会错过许多重要的信息，简直就像没听见朋友叫你去吃火锅一样。

再说说应用吧，真是广泛得让人目瞪口呆。

这玩意儿可不是只在实验室里待着，它们在我们生活的每一个角落都能见到。

比如说，汽车里的传感器，它们会监测发动机的振动，确保一切运转良好，免得你在路上抛锚。

又或者在手机里，它们能帮助监测各种环境因素，让你的设备能够自动调节，以适应不同的情况。

想想你那智能手机，有没有感觉到它像个小精灵一样聪明？而且啊，谐振式传感器的优点还真不少，灵敏度高、响应快，简直可以称得上是“精致小巧”的代表。

这让它在很多高精度要求的场合大显身手，比如医学设备、航空航天等领域。

它们像是科学家的得力助手，随时待命，确保一切都在掌控之中。

想想那些高大上的航天器，如果没有这些传感器，它们可能就像没头苍蝇一样，东奔西跑。

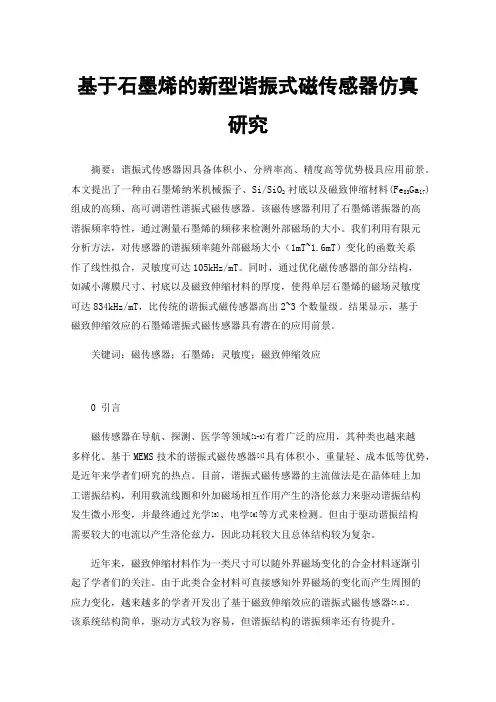

基于石墨烯的新型谐振式磁传感器仿真研究摘要：谐振式传感器因具备体积小、分辨率高、精度高等优势极具应用前景。

本文提出了一种由石墨烯纳米机械振子、Si/SiO2衬底以及磁致伸缩材料(Fe83Ga17)组成的高频、高可调谐性谐振式磁传感器。

该磁传感器利用了石墨烯谐振器的高谐振频率特性，通过测量石墨烯的频移来检测外部磁场的大小。

我们利用有限元分析方法，对传感器的谐振频率随外部磁场大小（1mT~1.6mT）变化的函数关系作了线性拟合，灵敏度可达105kHz/mT。

同时，通过优化磁传感器的部分结构，如减小薄膜尺寸、衬底以及磁致伸缩材料的厚度，使得单层石墨烯的磁场灵敏度可达834kHz/mT，比传统的谐振式磁传感器高出2~3个数量级。

结果显示，基于磁致伸缩效应的石墨烯谐振式磁传感器具有潜在的应用前景。

关键词：磁传感器；石墨烯；灵敏度；磁致伸缩效应0 引言磁传感器在导航、探测、医学等领域[1-3]有着广泛的应用，其种类也越来越多样化。

基于MEMS技术的谐振式磁传感器[4]具有体积小、重量轻、成本低等优势，是近年来学者们研究的热点。

目前，谐振式磁传感器的主流做法是在晶体硅上加工谐振结构，利用载流线圈和外加磁场相互作用产生的洛伦兹力来驱动谐振结构发生微小形变，并最终通过光学[5]、电学[6]等方式来检测。

但由于驱动谐振结构需要较大的电流以产生洛伦兹力，因此功耗较大且总体结构较为复杂。

近年来，磁致伸缩材料作为一类尺寸可以随外界磁场变化的合金材料逐渐引起了学者们的关注。

由于此类合金材料可直接感知外界磁场的变化而产生周围的应力变化，越来越多的学者开发出了基于磁致伸缩效应的谐振式磁传感器[7,8]。

该系统结构简单，驱动方式较为容易，但谐振结构的谐振频率还有待提升。

石墨烯作为一种新兴的二维超薄纳米材料，以出色的机械和电学性能迅速引起了传感器领域专家学者的广泛关注。

随后，一系列针对石墨烯谐振式传感效应及相关器件的研究工作得到开展。

硅谐振式压力传感器的制作工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 概述硅谐振式压力传感器是一种常用于测量压力的传感器，其制作工艺需要经过多个步骤。
