多层工业建筑设计专题培训课件专题培训课件

4.1.3 多层厂房结构方案 2．钢筋混凝土结构
（2）框架—剪力墙结构框架与剪力墙共同工作的结构形式，具有较大的承载力。一般适用于层数较多，高度和荷载较大的厂房。
4.1.3 多层厂房结构方案 2．钢筋混凝土结构（3）无梁楼板结构
无梁楼板结构系由板、柱帽、柱和基础组成。
其特点是没有梁。因此楼板底面平整、室内净空可有效利用。
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
• 多层厂房柱网的几种主要类型 (d) 大跨度式柱网
跨度a大于12m
第4章多层工业建筑设计 4.3 楼、电梯间和生活间布置
布置原则人流、货流互不干扰；位置明显、易找；数量及布置应满足有关防火安全疏散的要求。
4.3 楼、电梯间和生活间布置 4.3.1 楼、电梯间的布置
4.1.3 多层厂房结构方案
2．钢筋混凝土结构钢筋混凝土结构是我国目前采用最广泛的一种结构。
优点：它的构件截面较小，强度较大。能适应层数较多、荷重较大、需要空间较大的厂房。
4.1.3 多层厂房结构方案 2．钢筋混凝土结构
(1) 框架结构
分类：梁板式结构和无梁楼板结构两种。梁板式结构可分为：横向承重框架、纵向承重框架及纵横向承重框架三种。
生活间布置在主体中部
生活间在主体山墙外侧
4.3 楼、电梯间和生活间布置 4.3.2 生活间及辅助房间的布置
二．设于生产厂房外
4.3 楼、电梯间和生活间布置 4.3.2 生活间及辅助房间的布置三．生活间房间布置
两种方式：非通过式、通过式
非通过式是对人流活动不进行严格的控制的房间组合方式。适用于生产环境清洁度要求不高的一般生产车间。
第4章多层工业建筑设计

多层工业建筑设计概述PPT(共 50张)

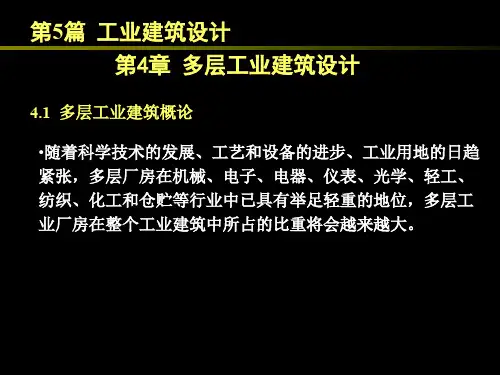

第5篇工业建筑设计第4章多层工业建筑设计
4.1 多层工业建筑概论
•随着科学技术的发展、工艺和设备的进步、工业用地的日趋紧张，多层厂房在机械、电子、电器、仪表、光学、轻工、纺织、化工和仓贮等行业中已具有举足轻重的地位，多层工业厂房在整个工业建筑中所占的比重将会越来越大。
4.1 多层工业建筑概论
通用厂房实例
生产区
生活间、行政办公
4.1 多层工业建筑概论
4.1.2 多层厂房的适用范围
（1）生产工艺流程适于垂直布置的企业（2）楼面荷载小于2t/m2 （3）生产上要求在不同层高上操作的企业（4）生产工艺对生产环境有特殊要求的企业（如恒温恒
湿、净化洁净、无尘无菌等）（5）当建筑用地紧张及城建规划需要时
4.2 生产工艺流程和柱网选择 4.2.2 平面形式（一）内廊式
4.2 生产工艺流程和柱网选择
4.2.2 平面形式（二）统间式
4.2 生产工艺流程和柱网选择 4.2.2 平面形式（三）大宽度式 (a) 交通运输枢纽及生活辅助用房布置在厂房
4.2 生产工艺流程和柱网选择 4.2.2 平面形式（三）大宽度式 (b) 环状布置通道（通道在外围）
4.1.3 多层厂房结构方案 2．钢筋混凝土结构
（2）框架—剪力墙结构框架与剪力墙共同工作的结构形式，具有较大的承载力。一般适用于层数较多，高度和荷载较大的厂房。
4.1.3 多层厂房结构方案 2．钢筋混凝土结构（3）无梁楼板结构
无梁楼板结构系由板、柱帽、柱和基础组成。
其特点是没有梁。因此楼板底面平整、室内净空可有效利用。

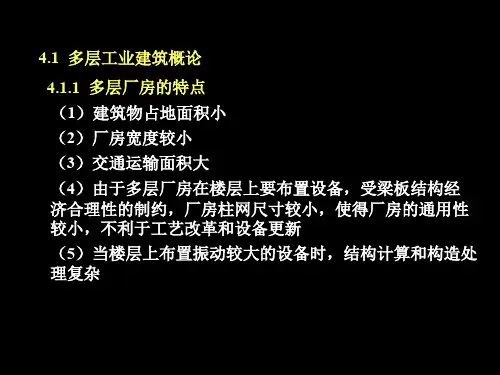

4.1.1 多层厂房的特点
（1）ቤተ መጻሕፍቲ ባይዱ筑物占地面积小（2）厂房宽度较小（3）交通运输面积大（4）由于多层厂房在楼层上要布置设备，受梁板结构经济合理性的制约，厂房柱网尺寸较小，使得厂房的通用性较小，不利于工艺改革和设备更新

多层工业建筑设计PPT课件

●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
柱网选择
多层厂房柱网的尺寸应综合考虑厂房的结构形式、采用的建筑材料、构造做法及在经济上合理性。柱网的选择首先应满足生产工艺的需要。在工程实践中结合上述平面布置形式。多层厂房的柱网可概括为以下几种主要类型：
■(a) 内廊式柱网
(b) 等跨式柱网 (c) 对称不等跨式柱网 (d) 大跨度式柱网
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
内廊式柱网
这种平面布置多采用对称式。常见柱距为6m、6.6m、 7.2m、7.8m、8.4m、9.0m，跨度宜采用6.0m、6.6m、7.2m，走廊的跨度宜采用2.4m、2.7m、3.0m。
3）大宽间式加大厂房宽度适应生产工段所需大面积、大空间或高精度的要求。
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
4）混合式根据生产工艺及使用面积的不同需要，采用多种平面形式的组合布置，组成一有机的整体，使其更好的满足生产工艺的要求和辅助空间的布置，并具有较大的灵活性。
多层厂房的生产工艺流程布置可归纳为以下三种类型:
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
平面布置原则
1）厂房的平面部应根据生产工艺流程、工段组合、交通运输、采光通风机生产上各种技术要求，经过综合研究后加以决定。
2）厂房的柱网尺寸应除满足生产使用的需要外，还与具有较大限度的灵活性，以适应生产工艺的发展及变更的需要。
3）各工段间，由于生产性质、生产环境的不同，组合时应将具有共性的工段作水平和垂直的集中分区布置。

篇多层工业建筑设计精品PPT课件

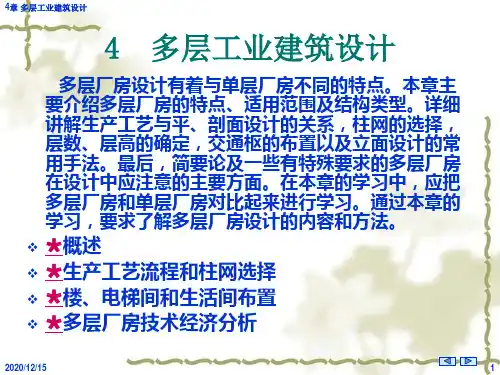

❖ 一、多层厂房主要特点
1、建筑物占地面积较小。 2、厂房进深较小。 3、交通运输面积达。 4、由于要在楼层上布置设备，受梁板结构的制约，柱网尺寸较小，通用性相对受局限。 5、由于布置荷载大、设备大等，结构计算和构造处理复杂。
2020/12/15
2
4章多层工业建筑设计
多层通用厂房是专门为出租或出售而建造的没有固定工艺要求的通用性强的多层厂房，也叫单元厂房或工业大厦。
15
4章多层工业建筑设计
三、柱网选择
多层厂房的柱网由于受楼层结构的限制，其尺寸一般较单层厂房小。柱网的选择是平面设计的主要内容之一，选择时首先应满足生产工艺的需要，并应符合《建筑模数协调统一标准》和《厂房建筑模数协调标准》的要求。此外，还应考虑厂房的结构形式、采用的建筑材料、构造做法及在经济上是否合理等。现结合工程实践，将多层厂房的柱网概括为以下几种类型。
三、结构方案
厂房结构形式的选择首先应该结合生产工艺及层数的要求进行。其次还应该考虑建筑材料的供应、当地的施工安装条件、构配件的生产能力以及基地的自然条件等。
2020/12/15
5
4章多层工业建筑设计
目前我国多层厂房承重结构按其所用材料的不同一般有： l、混合结构
有砖墙承重和内框架承重两种形式。
2020/12/15
16
4章多层工业建筑设计
2020/12/15
17
4章多层工业建筑设计
图18－5
2020/12/15
18
4章多层工业建筑设计
５.４.３梯、电梯布置及人、货流组织方式
一.楼、电梯布置楼梯布置原则： ①人货互不交叉和干扰，布置在行人易于发现的部位； ②在底层最好能直接与出入口相联接。电梯布置原则： ①方便货运，最好布置在原料进口或成品、半成品出口处； ②尽量减少水平运输距离，以提高电梯运输效率； ③水平运输通道应有一定宽度，在电梯间出入口前，需留出供货物临时堆放的缓冲地段； ④电梯间在底层平面最好应有直接对外出入口； ⑤电梯间附近宜设楼梯或辅助楼梯，以便在电梯发生故障或检修时能保证运输。

5.4 多层工业建筑设计

多层通用厂房是专门为出租或出售而建造的没有固定工艺要求的通用性强的多层厂房，也叫单元厂房或工业大厦
4.1.1 多层厂房的特点
通用厂房的特点
（1）具有多种单元类型以满足不同厂家需要；（2）具有较大柱距、跨度及层高；（3）有明确的楼面、地面允许使用荷载；（4）厂房内各单元留有水、电、气接口，并分户计量；（5）各单元有独立的厕浴等卫生设施（6）厂房只做简单装修，厂家租购后做二次装修；（7）厂房有完整的消防设施
b——2.4m、2.7m及 3.0m。
仪表、电子、电器等类企业中应用较多
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
• 多层厂房柱网的几种主要类型 (b)等跨式柱网
d——6.0m， a——6.0m、7.5m、9.0m、
10.5m及12.0m等
适用于机械、轻工、仪表、电子、仓库
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
• 多层厂房柱网的几种主要类型 (d) 大跨度式柱网
跨度a大于12m
第4章多层工业建筑设计 4.3 楼、电梯间和生活间布置
布置原则人流、货流互不干扰；位置明显、易找；数量及布置应满足有关防火安全疏散的要求。
4.3 楼、电梯间和生活间布置 4.3.1 楼、电梯间的布置
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
• 多层厂房柱网的几种主要类型 (c) 对称不等跨式柱网
（6.0＋7.5＋7.5＋6.0） ×6.0m（仪表类）；
（1.5＋6.0＋6.0＋1.5） ×6.0m（轻工类）；
（7.5＋7.5＋12.0 ＋7.5＋7.5） ×6.0m及（9.0＋12.0＋9.0） ×6.0m（机械类）

5.4 多层工业建筑设计

4.2 生产工艺流程和柱网选择 4.2.2 平面形式（一）内廊式
4.2 生产工艺流程和柱网选择
4.2.2 平面形式（二）统间式
4.2 生产工艺流程和柱网选择 4.2.2 平面形式（三）大宽度式 (a) 交通运输枢纽及生活辅助用房布置在厂房
4.2 生产工艺流程和柱网选择 4.2.2 平面形式（三）大宽度式 (b) 环状布置通道（通道在外围）
4.1.3 多层厂房结构方案 2．钢筋混凝土结构
（2）框架—剪力墙结构框架与剪力墙共同工作的结构形式，具有较大的承载力。一般适用于层数较多，高度和荷载较大的厂房。
4.1.3 多层厂房结构方案 2．钢筋混凝土结构（3）无梁楼板结构
无梁楼板结构系由板、柱帽、柱和基础组成。
其特点是没有梁。因此楼板底面平整、室内净空可有效利用。
某多层厂房侧里面
多层通用厂房是专门为出租或出售而建造的没有固定工艺要求的通用性强的多层厂房，也叫单元厂房或工业大厦
4.1.1 多层厂房的特点
通用厂房的特点
（1）具有多种单元类型以满足不同厂家需要；（2）具有较大柱距、跨度及层高；（3）有明确的楼面、地面允许使用荷载；（4）厂房内各单元留有水、电、气接口，并分户计量；（5）各单元有独立的厕浴等卫生设施（6）厂房只做简单装修，厂家租购后做二次装修；（7）厂房有完整的消防设施
通过式是对人流的活动要进行严格控制的房间组合方式。适用于生产环境清洁要求严格的空调车间、超净车间、无菌车间。
通过式生活间
(a)生活间集中布置，脏洁路线交叉；(c)、 (d)生活间分层布置 (b) 生活间集中布置，脏洁路线分开；
第4章多层工业建筑设计
4.4 多层厂房技术经济分析 4.4.1 厂房不同的平面形状技术特点

第15章_多层工业建筑设计

3.对称不等跨柱网
它与等跨式柱网有类似的特点和适用范围。
4.大跨度式柱网
中间不设柱子，跨度一般大于9m，可以形成较大的内部空间，为生产工艺的改进提供了更大的空间和灵活性。
第三节多层厂房剖面设计
一、剖面形式城市规划及其它经济技术条件影响
3.经济因素的影响
三、层高的确定 1.生产运输设备 2.采光通风的影响 3.管道布置的影响
4.经济因素影响
一般层高每增加0.6m，单方造价提高约8.3％。
多层厂房常用的层高有3.6m、3.9m、4.2m、4.5m、4.8m、5.4m、 6.0m、6.6m和7.2m。较经济的层高为3.6～6.0m。
层组织生产。 4.多层厂房不仅有水平方向运输，也有垂直方向的运输，所以交通
运输面积较大。
5.多层厂房柱网尺寸较小，通用性较差，不利于工艺改革和设备更新，当楼层上布置有振动较大的设备时，对结构及构造要求较高。
二、多层厂房的适用范围
1.生产中要求在不同层高上操作的企业，如化工企业的大
型蒸馏塔，由于设备高度较大，生产又需在不同层高上进行。 2.生产工艺流程适于垂直布置的企业，如面粉厂、啤酒厂、造纸厂、乳品厂和化工的某些车间。 3.生产工艺对环境有特殊要求的企业，如仪表、电子、医药及食品等类企业，往往对生产环境有恒温恒湿、净化洁净、无尘无菌等要求。由于多层厂房层间房间体积较小，能较容易的解决这类问题。 4.设备、原料及产品重量较轻的企业。 5.厂区基地受到限制或需满足城市规划要求的厂房。
第二节多层厂房平面设计
一、生产工艺流程 1.自上而下式 2.自下而上式
3.上下往复式
二、平面布置形式
1.内廊式布置
2.统间式布置
3.大宽度式布置

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

多层厂房的结构形式
（3）现浇钢筋混凝土框架-剪力墙结构
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
多层厂房的结构形式
（4）钢框架-支撑结构
（5）钢-混凝土组合结构
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
2.使用范围
（1）工艺流程适于垂直布置的生产厂房。
（2）生产设备、原料及产品质量较轻的厂房。
（3）生产工艺在不同层高上操作的厂房。
（4）对生产环境有特殊要求的的厂房。
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
不宜分隔成小间布置，这时可采用统间式平面布置。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
3）大宽间式加大厂房宽度适应生产工段所需大面积、大空间或高精度的要求。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
1）内廊式内廊式布置形式适宜于各工段面积不大，生产上既需相互紧密联系，但又不希望相互干扰的工段。各工段可按工艺流程的要求布置在各自的房间内，再用内廊（内走道）联系起来。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
2）统间式统间式布置方式适用于生产工艺相互间需紧密联系，
■(a) 内廊式柱网
(b) 等跨式柱网 (c) 对称多不层等工业跨建式筑设柱计网 (d) 大跨度式柱网
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
内廊式柱网
这种平面布置多采用对称式。常见柱距为6m、6.6m、 7.2m、7.8m、8.4m、9.0m，跨度宜采用6.0m、6.6m、7.2m，走廊的跨度宜采用2.4m、2.7m、3.0m。
这种柱网布置的特点是用走道、隔墙将交通与生产区隔离，生产上的互不干扰，还有利于车间的自然采光和通风。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
等跨式柱网
这种布置方式适用于机械、轻工、仪表、电子、仓库等的工罗业拉如厂电图房子4，-公7需为司要等中大跨国面厂摩积房托布置生产工艺的厂房，底层一般布置机加平工面、图仓。库左或侧总用装交配通车和间等，有的还布置有起重运输设备。这类辅柱助网功可能以用是房二讲个办以公上区连、续等跨的形式。用轻质隔墙分隔后，亦生右可活侧作区为内与仓廊生库式产区的，区平分功面隔能布，分置。目前采用的柱网（6m+6m+6m）×6m、（区明7.确5m。+7.5m）×6m、（9m+9m+9m）×6m、（12m+12m+12m） ×12m等。
多层厂房的结构形式
（1）钢筋混凝土框架结构
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
多层厂房的结构形式
（2）多层钢结构厂房
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
●●多多层层工业业建建 ●多层工业厂筑筑设设计计概概述述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计

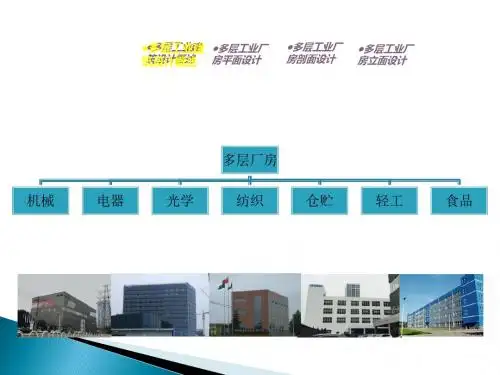

多层厂房
机械
电器
工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
主要特点
1. 特点（1）厂房占地面积较小，节约用地，缩短了厂区道路、
管线、围墙等长度。
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
（2）厂房进深较小。顶层空间可不设天窗而用侧窗采光，屋面雨水雪水排除方便，屋顶构造简单，屋顶面积较小，有利于节省能源。
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
（3）交通运输面积大。多层厂房不仅有水平方向，也有垂直方向的运输系统，增加了用于交通运输的建筑面积和空间；
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
（4）多层厂房多数有较大的通用性，适应工艺更新、产品升级、工艺调整、设备更新和重新组织生产线、多种使用功能的需求。
2）厂房的柱网尺寸应除满足生产使用的需要外，还与具有较大限度的灵活性，以适应生产工艺的发展及变更的需要。
3）各工段间，由于生产性质、生产环境的不同，组合时应将具有共性的工段作水平和垂直的集中分区布置。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
●多层工业厂 ●多层工业厂房剖面设计房立面设计
（5）多厂房多采用轻型装配式结构，便于因生产需求的改建与扩建。
（6）多层厂房外形多变、色彩丰富，能点缀城市，美化环境、改变城市面貌。
多层工业建筑设计
●多层工业厂 ●多层工业厂房设计概述房平面设计
生产工艺流程及平面布置
多层厂房的生产工艺流程布置可归纳为以下三种类型:
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
平面布置原则
1）厂房的平面部应根据生产工艺流程、工段组合、交通运输、采光通风机生产上各种技术要求，经过综合研究后加以决定。
4）混合式根据生产工艺及使用面积的不同需要，采用多种平面形式的组合布置，组成一有机的整体，使其更好的满足生产工艺的要求和辅助空间的布置，并具有较大的灵活性。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂筑设计概述房平面设计房剖面设计房立面设计
柱网选择
多层厂房柱网的尺寸应综合考虑厂房的结构形式、采用的建筑材料、构造做法及在经济上合理性。柱网的选择首先应满足生产工艺的需要。在工程实践中结合上述平面布置形式。多层厂房的柱网可概括为以下几种主要类型：
