HEMT⾼电⼦迁移率晶体管第五章⾼电⼦迁移率晶体管5.1 HEMT的基本结构和⼯作原理5.2 HEMT基本特性5.3 赝⾼电⼦迁移率晶体管5.1 HEMT的基本结构和⼯作原理⾼电⼦迁移率晶体管（High Electron Mobility Transistor ，HEMT），也称为2－DEG场效应晶体管；因⽤的是调制掺杂的材料，所以⼜称为调制掺杂场效应管。

1978年R.Dingle ⾸次在MBE（分⼦束外延）⽣长的调制掺杂GaAs/AlGaAs超晶格中观察到了相当⾼的电⼦迁移率。

1980年⽇本富⼠通公司的三村研制出了HEMT，上世纪80年代HEMT成功的应⽤于微波低噪声放⼤，并在⾼速数字IC⽅⾯取得了明显得进展。

传讯速度的关键在于电⼦移动速率快慢，HEMT中的电⼦迁移率很⾼，因此器件的跨导⼤、截⽌频率⾼、噪声低、开关速度快。

2作为低噪声应⽤的HEMT已经历了三代变化，低噪声性能⼀代⽐⼀代优异：第⼀代：AlGaAs/GaAs HEMT，12GHz下，NF为0.3dB，增益为16.7dB。

第⼆代：AlGaAs/InGaAs/GaAs HEMT (PHEMT赝⾼电⼦迁移率晶体管)，40GHz下，NF为1.1dB；60GHz下，NF为1.6dB；94GHz下，NF为2.1dB。

第三代：InP基HEMT，40GHz下，NF为0.55dB；60GHz下，NF为0.8dB；95GHz下，NF为1.3dB。

AlGaAs/GaAs HEMT的基本结构制作⼯序：在半绝缘GaAs衬底上⽣长GaAs缓冲层（约0.5µm）→⾼纯GaAs层（约60nm）→n型AlGaAs层（约60nm）→n型GaAs层（厚约50nm）→台⾯腐蚀隔离有源区→制作Au/Ge合⾦的源、漏欧姆接触电极→⼲法选择腐蚀去除栅极位置n型GaAs层→淀积Ti/Pt/Au栅电极。

图5-1 GaAs HEMT基本结构HEMT是通过栅极下⾯的肖特基势垒来控制GaAs/AlGaAs异质结中的2－DEG的浓度实现控制电流的。

晶体管参数大全晶体管是一种能够对电流进行控制的电子器件，广泛应用于电子电路中。

根据其工作原理的不同，可以分为三极管和场效应管两种类型。

一、三极管参数1.最大允许电压（VCEO）：三极管的集电极-发射极间最大允许电压。

在正常工作中，电压不得超过该值，否则可能会损坏器件。

2.最大允许集电极电流（IC）：三极管的集电极电流的最大值。

在正常工作中，电流不得超过该值，否则可能会损坏器件。

3.最大功耗（Pd）：三极管透过的功率最大值。

在正常工作中，功率不得超过该值，否则可能会导致器件过热。

4.直流电流倍数（hFE）：表示三极管输入电流和输出电流之间的比例关系。

它决定了三极管的放大能力，一般越大越好，常见的值为几十到几百。

5. 饱和压降（VCEsat）：当三极管处于饱和区时，集电极与发射极之间的电压降。

6. 输入电阻（Rin）：三极管的输入电阻，表示输入信号导致的输入电压变化与输入电流变化之间的比例关系。

一般来说，输入电阻越大，对输入信号的影响越小。

7. 输出电阻（Rout）：三极管的输出电阻，表示输出电压变化与输出电流变化之间的比例关系。

一般来说，输出电阻越小，输出信号的失真越小。

8.动态电阻（rπ）：三极管的动态电阻，与输入电阻类似，表示输入信号导致的输入电压变化与输入电流变化之间的比例关系。

一般来说，动态电阻越小，对输入信号的影响越小。

9.最小输入电流（IB）：三极管正常工作所需要的最小基极电流。

二、场效应管参数1.最大允许栅源电压（VGS）：场效应管的栅源电压的最大值。

在正常工作中，电压不得超过该值，否则可能会损坏器件。

2.最大允许漏极电流（ID）：场效应管的漏极电流的最大值。

在正常工作中，电流不得超过该值，否则可能会损坏器件。

3.最大功耗（Pd）：场效应管透过的功率最大值。

在正常工作中，功率不得超过该值，否则可能会导致器件过热。

4. 转导（gm）：表示输入电压变化时输出电流变化的比例关系。

转导越大，场效应管的放大能力越强。

在着某些交迭，故客观上存 在着Cgs和Cgd。当然，引出
图 5.3
线之间还有杂散电容20，21可/5/19
19

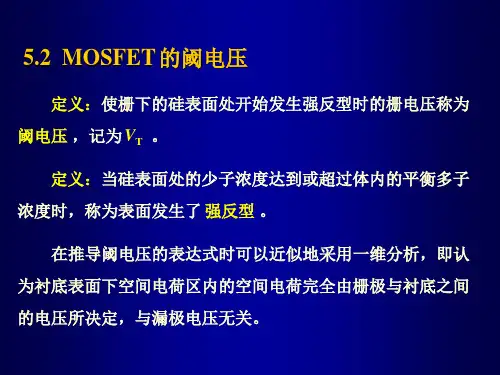

MOS电容的计算
Cg、Cd的值还与所加的电压有关:
1〕假设Vgs<VT，沟道未建立，MOS管漏源沟道 不通。
MOS电容 C = Cox，但C 对Cd无奉献。
Cg = Cgs + Cox
Cd = Cdb
1 2
Vds
2021/5/19
6
MOS的伏安特性—漏极饱和电流
当Vgs-VT=Vds时，满足: dIds 0
dVds
Ids达到最大值Idsmax，
其值为
Ids m 1 2 ato x ox xW LV g sV T2
Vgs-VT=Vds， 意 味 着 近 漏 端 的 栅 极 有 效 控 制 电 压 Vge=Vgs-VT-Vds=Vgs-Vds-VT = Vgd-VT =0
MOS电容凹谷特性测量
假设测量电容采用高频方法，譬如，扫频方法， 电压变化很快。共价键就来不及瓦解，反型层就 无法及时形成，于是，电容曲线就回到Cox值。
然而，在大局部场合，MOS电容与n+区接在一 起，有大量的电子来源，反型层可以很快形成， 故不管测量频率多高，电压变化多快，电容曲线 都呈凹谷形。
µ n = 650 cm2/(V.s) 电子迁移率(nMOS) µ p = 240 cm2/(V.s) 空穴迁移率(pMOS)
2021/5/19
5
MOSFET的伏安特性—方程推导
非饱和情况下，通过MOS管漏源间的电流Ids为：
I ds
Q
CVge L2
Vds
oxWL
tox
L2

晶体管由截止区转换到饱和区，或由饱和区转换到截 止区，可以通过加在其输入端的外界信号来实现，因此转 换速度极快，可达每秒几十万次到几百万次，甚至更高。
上海电子信息职业技术学院
半导体器件物理
第五章 晶体管的开关特性
5.1 二极管的开关作用和反向恢复时间
利用二极管正、反向电流相差悬殊这一特 性，可以把二极管作开关使用。当开关K打向 A时，二极管处于正向，电流很大，相当于接 有负载的外回路与电源相连的开关闭合，回路 处于接通状态（开态）；若把K打向B，二极 管处于反向，反向电流很小，相当于外回路的 开关断开，回路处于断开状态（关态）。
练习
P106 1，4，5
上海电子信息职业技术学院
半导体器件物理
第五章 晶体管的开关特性
开关晶体管的工作状态
晶体管的工作状态完全由直流偏置情况决定。从共射输出
特性曲线上可以看出，随着偏置电压的不同，晶体管的工作区域 可以分为饱和区、放大区和截止区三个区域。
此外，当晶体管的发射极和集电极相互交换，晶体管处于倒 向运用状态时，也应该同样存在上述三个区域。
随着势垒区边界上的空穴和电子密度的增 加，P-N结上的电压逐步上升，在稳态即为VJ。 此时，二极管就工作在导通状态。
上海电子信息职业技术学院
半导体器件物理
第五章 晶体管的开关特性
当某一时刻在外电路上加的正脉冲跳变为负脉冲， 此时，正向时积累在各区的大量少子要被反向偏置电压 拉回到原来的区域，开始时的瞬间，流过P-N结的反向 电流很大，经过一段时间后，原本积累的载流子一部分 通过复合，一部分被拉回原来的区域，反向电流才恢复 到正常情况下的反向漏电流值IR。正向导通时少数载流 子积累的现象称为电荷储存效应。二极管的反向恢复过 程就是由于电荷储存所引起的。反向电流保持不变的这 段时间就称为储存时间ts。在ts之后，P-N结上的电流到 达反向饱和电流IR，P-N结达到平衡。定义流过P-N结 的反向电流由I2下降到0.1 I2时所需的时间为下降时间tf。 储存时间和下降时间之和（ts+tf）称为P-N结的关断时 间（反向恢复时间）。
