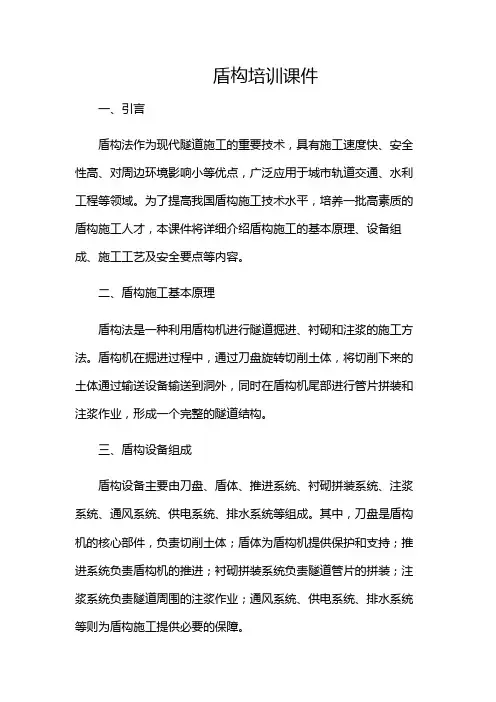

盾构培训课件一、引言盾构法作为现代隧道施工的重要技术，具有施工速度快、安全性高、对周边环境影响小等优点，广泛应用于城市轨道交通、水利工程等领域。
为了提高我国盾构施工技术水平，培养一批高素质的盾构施工人才，本课件将详细介绍盾构施工的基本原理、设备组成、施工工艺及安全要点等内容。
二、盾构施工基本原理盾构法是一种利用盾构机进行隧道掘进、衬砌和注浆的施工方法。
盾构机在掘进过程中，通过刀盘旋转切削土体，将切削下来的土体通过输送设备输送到洞外，同时在盾构机尾部进行管片拼装和注浆作业，形成一个完整的隧道结构。
三、盾构设备组成盾构设备主要由刀盘、盾体、推进系统、衬砌拼装系统、注浆系统、通风系统、供电系统、排水系统等组成。
其中，刀盘是盾构机的核心部件，负责切削土体；盾体为盾构机提供保护和支持；推进系统负责盾构机的推进；衬砌拼装系统负责隧道管片的拼装；注浆系统负责隧道周围的注浆作业；通风系统、供电系统、排水系统等则为盾构施工提供必要的保障。
四、盾构施工工艺1.盾构机始发：在始发井内组装盾构机，进行调试和试运行，确保设备性能良好。
然后进行始发井的封闭、加固和降水工作，为盾构机提供安全、稳定的施工环境。
2.盾构机掘进：盾构机在掘进过程中，刀盘旋转切削土体，通过输送设备将切削下来的土体输送到洞外。
同时，在盾构机尾部进行管片拼装和注浆作业，形成一个完整的隧道结构。
3.管片拼装：管片拼装是盾构施工的关键环节，需要保证管片的质量和拼装精度。
在拼装过程中，要严格控制管片的错台、扭转和间隙等参数，确保隧道结构的稳定和防水性能。
4.注浆作业：注浆作业是为了填补盾构机与隧道管片之间的空隙，提高隧道结构的稳定性和防水性能。
注浆材料应选用合适的配比和性能，确保注浆效果。
5.盾构机接收：当盾构机掘进至接收井附近时，进行接收井的封闭、加固和降水工作。
然后拆除盾构机，完成隧道施工。
五、盾构施工安全要点1.盾构机始发和接收：始发和接收是盾构施工的关键环节，要确保始发井和接收井的稳定和安全。
盾构法隧道工程施工技术培训课件(10)•盾构法隧道工程概述•盾构机结构与工作原理•地质勘察与选线设计•盾构法隧道施工方法与技术•盾构法隧道施工质量控制与验收标准•安全管理与环境保护要求•总结与展望目录01盾构法隧道工程概述定义与原理定义盾构法是一种在地下进行隧道施工的先进方法，它使用盾构机在地下挖掘并同时安装预制管片，形成隧道结构。
原理盾构机在挖掘过程中，前方的刀盘切削土体，土方通过螺旋输送机排出，同时盾构机的后部拼装预制管片，形成隧道的衬砌结构。
盾构机的推进依靠千斤顶提供反力，实现隧道的逐步推进。
发展历程及现状发展历程盾构法起源于19世纪中叶的英国，随着工程技术的进步和盾构机的不断更新换代，逐渐在全球范围内得到广泛应用。
现状目前，盾构法已经成为城市地铁、水利、电力等隧道工程的主要施工方法。
随着技术的不断发展，盾构机的性能和施工效率不断提高，为隧道工程建设提供了有力保障。
施工速度快盾构机挖掘和管片拼装同时进行，提高了施工效率。
对地面影响小盾构施工在地下进行，对地面交通和建筑物影响较小。
•适应性强：盾构机可根据地质条件和隧道设计要求进行调整和优化，适应性强。
设备成本高盾构机及其配套设备价格昂贵，增加了工程投资。
技术要求高盾构施工需要专业的技术团队进行操作和管理，对人员素质要求较高。
对地质条件有一定要求盾构施工在某些复杂地质条件下可能遇到困难，需要进行详细的地质勘察和预处理。
02盾构机结构与工作原理盾构机类型及组成盾构机类型根据地质条件、隧道断面形状和尺寸等因素，盾构机可分为土压平衡盾构机、泥水平衡盾构机、复合式盾构机等类型。
盾构机组成盾构机主要由刀盘、盾体、推进系统、管片拼装机、螺旋输送机、后配套设备等组成。
工作原理与操作流程工作原理盾构机在掘进过程中，利用刀盘上的刀具对土体进行切削，切削下来的土体通过螺旋输送机运出隧道，同时利用盾体支护隧道掌子面，防止坍塌。
在推进过程中，通过管片拼装机将预制好的管片拼装成隧道衬砌。
