喷涂涂层常见的弊病及排除方法1.涂层起泡造成涂层起泡的原因有多种，主要包括涂装前表面处理不当、涂装环境湿度过高、涂料粘度过低、涂层固化不充分等。
解决方法：（1）加强涂装前的表面处理，确保基材表面干燥、清洁和粗糙度适宜；（2）控制涂装环境湿度，避免过高湿度对涂层的不利影响；（3）调整涂料的粘度，一般情况下应适度增加涂料的粘度；（4）确保涂层充分固化，避免固化时间过短或过长。
2.涂层脱落涂层脱落的原因可能是涂装前基材表面处理不当、涂料粘度过低、涂装厚度不均匀、涂装环境温度过低等。
解决方法：（1）加强涂装前的表面处理，确保基材表面干燥、清洁和粗糙度适宜；（2）增加涂料的粘度，增强涂料与基材的附着力；（3）控制涂装厚度均匀，避免涂层厚度不均匀导致附着力不足；（4）控制涂装环境温度，避免涂料在过低温度下固化不完全。
3.涂层裂纹涂层出现裂纹的原因可能是涂装厚度过大、涂装环境湿度过大或温度过高、涂料固化时间过短等。
解决方法：（1）控制涂装厚度，避免过大的涂层压力导致裂纹；（2）控制涂装环境湿度和温度，避免过大的温度或湿度对涂料的不良影响；（3）确保涂料充分固化，避免固化时间过短而导致裂纹。
4.色差涂层出现色差的原因可能是涂料的颜料混合不均匀、涂装厚度不均匀、涂装环境湿度或温度变化大等。
解决方法：（1）充分搅拌涂料中的颜料，确保颜料混合均匀；（2）控制涂装厚度均匀，避免出现浅或深的涂层颜色；（3）控制涂装环境湿度和温度的变化，避免湿度和温度的变化对颜色产生影响。
5.涂层粘度过高或过低涂层粘度过高或过低可能是涂料配方不当、溶剂挥发速度过快或过慢等原因。
解决方法：（1）调整涂料的配方，确保涂料粘度适宜；（2）控制涂料中溶剂的挥发速度，避免过快或过慢导致粘度异常。
喷漆中常见的漆面缺陷及处理方法喷漆作业中常见的漆面缺陷及处理在漆面修补作业中，如果采用了正确的操作方法，橘皮和气泡等常见的漆面问题大多数都可以避免。
但是由于修补漆作业的工序较多，漆面出现问题的几率还是很高。
分析出现问题的原因：●腻子层或底漆层处理不当；●喷漆过程缺乏控制；●工作环境差；●油漆成分偏差等。
如果在喷漆过程中发现问题，可以停止作业并立即采取适当的措施，根据出现的问题不同，也可以等喷漆过程结束后再进行处理。
下面来分析喷漆作业中常见的漆面缺陷及处理方法。
一、流挂也称为流泪或垂流。
涂层局部变厚，因重力原因出现垂流状态，只出现在将喷涂过的表面垂直放置时或垂直喷涂的表面。
（１）成因①不正确地使用了稀释剂。
一般是使用了干燥速度慢的稀释剂或使用了过量的稀释剂。
②喷枪使用不当。
例如压缩空气压力过低，或喷枪与喷涂表面的距离过近，或喷枪移动的速度过慢，均会增加流挂现象出现的可能性。
应适当调整喷束形状和喷束气压，使喷射距离保持在２０～２５ｃｍ，而且喷枪的移动速度应均匀。
把握产生流挂的极限喷涂量，集中注意力边观察漆膜形成的情况边喷涂。
③喷涂车间温度过低，喷涂的漆层不易干燥，或一次性喷涂的漆层太厚，导致漆层干燥速度过慢。
④喷涂后续漆层时，应为前一次喷涂的漆层留出足够的干燥时间。
在将喷涂过的表面垂直放置之前，应为漆层留出足够的静置流平时间。
（２）修正方法：流挂现象轻微时，待漆面干燥后先用细砂纸湿打磨有缺陷的区域，然后打蜡抛光。
流挂现象严重时，打磨有缺陷的区域后重新进行喷漆。
二、底部锈蚀漆膜表面出现出现细小的锈点、斑点、气泡或脱皮。
当表面油漆被剥离后，漆层下面生锈部分的面积大于表面所见，这种现象也称为“锈蔓延”。
（１）成因①喷涂表面存在锈蚀、湿气或水珠等缺陷，但是没有经过适当的处理就实施了喷涂作业。
`②漆层开裂，使水分能够从表面漆层渗入到底部漆层和金属底材。
③喷涂时使用的压缩空气中含有水分，水分接触金属底材后造成锈蚀。

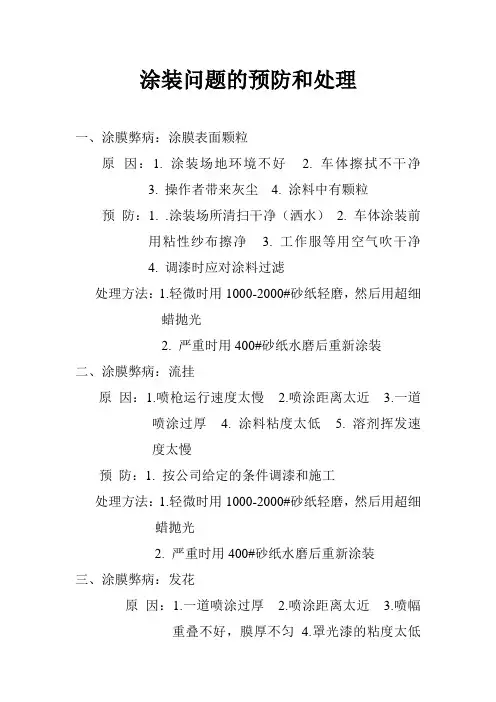

涂装问题的预防和处理一、涂膜弊病：涂膜表面颗粒原因：1. 涂装场地环境不好 2. 车体擦拭不干净3. 操作者带来灰尘4. 涂料中有颗粒预防：1. .涂装场所清扫干净（洒水）2. 车体涂装前用粘性纱布擦净 3. 工作服等用空气吹干净4. 调漆时应对涂料过滤处理方法：1.轻微时用1000-2000#砂纸轻磨，然后用超细蜡抛光2. 严重时用400#砂纸水磨后重新涂装二、涂膜弊病：流挂原因：1.喷枪运行速度太慢 2.喷涂距离太近 3.一道喷涂过厚 4. 涂料粘度太低 5. 溶剂挥发速度太慢预防：1. 按公司给定的条件调漆和施工处理方法：1.轻微时用1000-2000#砂纸轻磨，然后用超细蜡抛光2. 严重时用400#砂纸水磨后重新涂装三、涂膜弊病：发花原因：1.一道喷涂过厚 2.喷涂距离太近 3.喷幅重叠不好，膜厚不匀 4.罩光漆的粘度太低5.喷枪不好6.底涂色斑没有消除掉预防：1. 分2~3道涂装 2. 控制喷涂距离在适当范围 3. 将底涂色斑覆盖好 4. 喷幅重叠2/3左右 5. 更换喷枪处理方法：1.底涂色斑未消除的重新用中涂覆盖2.严重时烘干后重喷四、涂膜弊病：缩孔原因：1. 旧漆膜表面有异物（蜡、油、水等） 2. 涂装用空气中混有油、水预防：1.旧漆膜表面用脱脂剂擦拭干净 2.使用好的油水分离器处理方法：1.极小且极少时清漆覆盖2.严重时烘干后重喷五、涂膜弊病：橘皮原因：1.使用的稀释剂挥发速度太快 2 .喷涂距离太远3. 涂料粘度过高预防：1.应根据气温条件正确使用稀释剂 2. 走枪速度和距离应控制好 3. 调整好粘度处理方法：1. 轻微时用超细蜡抛光 2. 严重时用400#砂纸水磨后重新涂装六、涂膜弊病：气泡针孔原因：1. 强制干燥前放置时间太短或升温过快 2. 漆膜太厚3. 溶剂不当 4.施工粘度太高预防：1.强制干燥前放置时间10分钟，缓慢升温2.一道不要喷太厚3. 按要求选择溶剂和调整粘度处理方法：1.轻微时用超细蜡抛光 2. 严重时用400#砂纸水磨后重新涂装（不能采用强制干燥）七、涂膜弊病：无光原因：1. 底涂干燥不好 2. 固化剂保管不当 3.喷涂时起雾4. 使用溶解力差的溶剂 5. 旧漆膜太差 6. 过度稀释预防：1. 彻底底涂 2. 固化剂应随时密闭放置阴凉干燥处，不能使用过期固化剂 3. 使用专用稀释剂 4. 根据底漆的类型选择适当中涂处理方法：1. 轻微时用超细蜡抛光2. 严重时用400#砂纸水磨后重新涂装（不能采用强制干燥）八、涂膜弊病：起皱咬底原因：1. 底涂质量太差 2. 面漆重涂时间间隔太长预防：1. 用适当的封闭底漆 2. 不能采用强制干燥处理方法：1. 用300#400#砂纸水磨后重新喷中涂2.严重时，去掉旧漆，重新涂装。
