第1篇一、实验背景电路课是一门理论与实践相结合的课程，通过实验可以加深对电路理论知识的理解，提高动手能力和解决问题的能力。
本实验报告总结了我在电路课中所完成的几个实验，包括基本放大电路、差分放大电路、稳压电路等，并对实验过程、实验结果及心得体会进行了总结。
二、实验内容及过程1. 基本放大电路实验（1）实验目的：掌握放大电路直流工作点的调整与测量方法，研究交流放大器的工作情况，加深对其工作原理的理解。
（2）实验过程：搭建基本放大电路，调整电路参数，测量静态工作点，分析电路性能。
（3）实验结果：通过实验，掌握了放大电路直流工作点的调整方法，分析了电路的增益、带宽、输入输出阻抗等性能指标。
2. 差分放大电路实验（1）实验目的：提高对差分放大电路性能及特点的理解，学习其性能指标测试方法。
（2）实验过程：搭建差分放大电路，调整电路参数，测量差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标。
（3）实验结果：通过实验，了解了差分放大电路的工作原理，掌握了性能指标测试方法，分析了电路的共模抑制能力、温度稳定性等特性。
3. 稳压电路实验（1）实验目的：学习稳压电路的设计原理，提高对稳压电路性能指标的理解。
（2）实验过程：搭建稳压电路，调整电路参数，测量输出电压、输出电流、纹波电压等性能指标。
（3）实验结果：通过实验，掌握了稳压电路的设计方法，分析了电路的稳压精度、负载调节范围、温度稳定性等特性。
三、实验心得体会1. 理论与实践相结合：电路课实验使我深刻体会到理论知识与实践操作的重要性。
只有将理论知识应用于实际操作中，才能更好地理解电路原理，提高动手能力。
2. 分析问题、解决问题的能力：在实验过程中，遇到各种问题，通过查阅资料、分析电路原理，最终找到解决问题的方法。
这使我更加自信地面对实际问题。
3. 团队合作：实验过程中，与同学互相帮助、共同讨论，提高了团队协作能力。
在今后的学习和工作中，这种团队合作精神将使我受益匪浅。
实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。
理解电位的相对性和电压的绝对性；2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表、直流数字毫安表2．恒压源（eel－i、ii、iii、iv均含在主控制屏上，可能有两种配置（1）+6v（+5v），+12 v，0～30v可调或（2）双路0～30v可调。
）3．eel－30组件（含实验电路）或eel－53组件四．实验内容实验电路如图1－1所示，图中的电源us1用恒压源中的+6v（+5v）输出端，us2用0～+30v可调电源输出端，并将输出电压调到+12v。
1．测量电路中各点电位以图1－1中的a点作为电位参考点，分别测量b、c、d、e、f各点的电位。
用电压表的黑笔端插入a点，红笔端分别插入b、c、d、e、f各点进行测量，数据记入表1－1中。
以d点作为电位参考点，重复上述步骤，测得数据记入表1－1中。
图 1－12．电路中相邻两点之间的电压值在图1－1中，测量电压uab：将电压表的红笔端插入a点，黑笔端插入b点，读电压表读数，记入表1－1中。
按同样方法测量ubc、ucd、ude、uef、及ufa，测量数据记入表1－1中。
一、实验目的1. 熟悉电路实验的基本操作流程和注意事项。
2. 验证电路原理图的功能，加深对电路理论知识的理解。
3. 培养动手能力和分析问题、解决问题的能力。
二、实验原理本实验主要验证一个简单的数字逻辑电路——组合逻辑电路的功能。
该电路由与门、或门、非门等基本逻辑门组成，实现了逻辑运算的功能。
通过输入不同的信号，可以观察到输出信号的变化，从而验证电路的功能。
三、实验仪器与设备1. 74LS00四2输入与非门1片2. 74LS02四2输入或门1片3. 74LS04六反相器1片4. 74LS08四2输入与门1片5. 74LS32四2输入或非门1片6. 万用表1块7. 数字电路实验箱1套8. 连接线若干四、实验步骤1. 按照实验原理图连接电路，确保电路连接正确无误。
2. 使用万用表测量各个输入端和输出端的电平，记录实验数据。
3. 逐个改变输入端的信号，观察输出端信号的变化，验证电路功能。
4. 分析实验结果，总结实验结论。
五、实验内容1. 验证与非门功能：将74LS00的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。
分别将输入端A、B设置为高电平和低电平，观察输出端Y的电平变化，验证与非门的功能。
2. 验证或门功能：将74LS02的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。
分别将输入端A、B设置为高电平和低电平，观察输出端Y的电平变化，验证或门的功能。
3. 验证非门功能：将74LS04的输入端A连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。
将输入端A设置为高电平和低电平，观察输出端Y的电平变化，验证非门的功能。
4. 验证与门功能：将74LS08的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。
分别将输入端A、B设置为高电平和低电平，观察输出端Y的电平变化，验证与门的功能。
5. 验证或非门功能：将74LS32的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。
第1篇一、实验背景电路分析是电子技术领域的基础课程，通过对电路的基本原理和特性的研究，培养学生的电路分析和设计能力。
本次实验旨在通过实际操作，加深对电路分析理论的理解，提高电路实验技能。
二、实验目的1. 掌握电路分析方法，包括电路等效变换、电路分析方法、电路特性分析等；2. 学会使用常用电子仪器，如万用表、示波器等；3. 提高电路实验技能，培养严谨的科学态度和团队合作精神。
三、实验内容本次实验主要包括以下内容：1. 电路基本元件的测试与识别；2. 电路等效变换与简化；3. 电路分析方法的应用；4. 电路特性分析；5. 电路实验技能训练。
四、实验步骤1. 实验前准备：熟悉实验原理、步骤，准备好实验器材；2. 测试电路基本元件：使用万用表测试电阻、电容、电感等元件的参数；3. 电路等效变换与简化：根据电路图，运用等效变换和简化方法，将复杂电路转换为简单电路；4. 电路分析方法的应用：根据电路分析方法，分析电路的输入输出关系、电路特性等；5. 电路特性分析：通过实验，观察电路在不同条件下的工作状态，分析电路特性；6. 实验数据记录与分析：记录实验数据，分析实验结果，总结实验经验。
五、实验结果与分析1. 电路基本元件测试：通过测试，掌握了电阻、电容、电感等元件的参数，为后续电路分析奠定了基础；2. 电路等效变换与简化：成功地将复杂电路转换为简单电路，提高了电路分析的效率；3. 电路分析方法的应用：运用电路分析方法，分析了电路的输入输出关系、电路特性等，加深了对电路理论的理解；4. 电路特性分析：通过实验，观察了电路在不同条件下的工作状态，分析了电路特性，为电路设计提供了参考；5. 电路实验技能训练：通过实际操作，提高了电路实验技能，为今后的学习和工作打下了基础。
六、实验总结1. 本次实验加深了对电路分析理论的理解，提高了电路实验技能；2. 通过实验，学会了使用常用电子仪器，为今后的学习和工作打下了基础；3. 培养了严谨的科学态度和团队合作精神，提高了自身综合素质；4. 发现了自身在电路分析方面的不足，为今后的学习指明了方向。

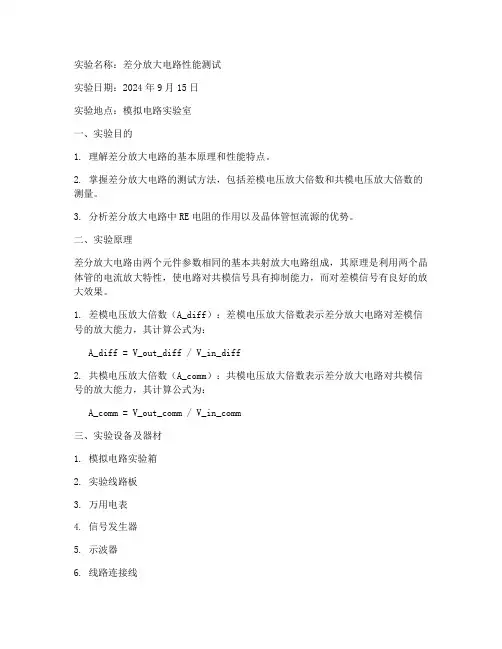

实验名称：差分放大电路性能测试实验日期：2024年9月15日实验地点：模拟电路实验室一、实验目的1. 理解差分放大电路的基本原理和性能特点。
2. 掌握差分放大电路的测试方法，包括差模电压放大倍数和共模电压放大倍数的测量。
3. 分析差分放大电路中RE电阻的作用以及晶体管恒流源的优势。
二、实验原理差分放大电路由两个元件参数相同的基本共射放大电路组成，其原理是利用两个晶体管的电流放大特性，使电路对共模信号具有抑制能力，而对差模信号有良好的放大效果。
1. 差模电压放大倍数（A_diff）：差模电压放大倍数表示差分放大电路对差模信号的放大能力，其计算公式为：A_diff = V_out_diff / V_in_diff2. 共模电压放大倍数（A_comm）：共模电压放大倍数表示差分放大电路对共模信号的放大能力，其计算公式为：A_comm = V_out_comm / V_in_comm三、实验设备及器材1. 模拟电路实验箱2. 实验线路板3. 万用电表4. 信号发生器5. 示波器6. 线路连接线四、实验过程及数据记录与处理分析1. 连接电路：按照实验电路原理图，将差分放大电路连接到实验线路板上，包括两个基本共射放大电路、RE电阻和晶体管恒流源。
2. 调节电路：调整电路中的电位器，使晶体管的静态工作点Q点达到最佳状态。
3. 测试差模电压放大倍数：将信号发生器产生的差模信号输入差分放大电路，使用示波器观察输出电压，记录数据。
4. 测试共模电压放大倍数：将信号发生器产生的共模信号输入差分放大电路，使用示波器观察输出电压，记录数据。
5. 分析数据：根据测试数据，计算差模电压放大倍数和共模电压放大倍数，并与理论值进行比较。
五、实验结论与发现1. 实验测得的差模电压放大倍数和共模电压放大倍数与理论值接近，表明实验准确度较高。
2. 具有恒流源的差分放大电路的共模抑制比（CMRR）大于典型差分放大电路的CMRR，说明恒流源能够有效提高差分放大电路抑制共模信号的能力。
一、实验目的本次电路理论实训实验旨在通过实际操作，加深对电路基本原理和理论知识的理解，提高动手能力和分析问题、解决问题的能力。
实验过程中，我们学习了电路的基本分析方法，掌握了电路实验的基本技能，并对电路理论在实际工程中的应用有了更深刻的认识。
二、实验内容1. 电阻元件的伏安特性实验2. 电压源与电流源特性实验3. 线性电路的叠加定理实验4. 电路节点电压分析实验5. 电路支路电流分析实验6. 电路的戴维南定理与诺顿定理实验7. 交流电路的相量分析实验8. 阻抗的串并联实验9. 三相电路实验10. 集成运算放大器实验三、实验过程1. 实验前，我们对实验原理进行了深入的学习，了解了各个实验的目的、原理和步骤。
2. 实验过程中，我们严格按照实验步骤进行操作，认真观察实验现象，记录实验数据。
3. 实验结束后，我们对实验数据进行整理和分析，验证了实验原理的正确性。
四、实验结果与分析1. 电阻元件的伏安特性实验：通过实验，我们验证了欧姆定律的正确性，了解了电阻元件的伏安特性。
2. 电压源与电流源特性实验：通过实验，我们掌握了电压源和电流源的外特性，了解了它们的区别和联系。
3. 线性电路的叠加定理实验：通过实验，我们验证了叠加定理的正确性，学会了如何运用叠加定理分析线性电路。
4. 电路节点电压分析实验：通过实验，我们掌握了节点电压法分析电路的方法，提高了分析电路的能力。
5. 电路支路电流分析实验：通过实验，我们掌握了支路电流法分析电路的方法，进一步提高了分析电路的能力。
6. 电路的戴维南定理与诺顿定理实验：通过实验，我们验证了戴维南定理和诺顿定理的正确性，学会了如何运用这两个定理求解电路问题。
7. 交流电路的相量分析实验：通过实验，我们掌握了相量分析的方法，学会了如何运用相量分析交流电路。
8. 阻抗的串并联实验：通过实验，我们掌握了阻抗的串并联方法，学会了如何求解复杂电路的阻抗。
9. 三相电路实验：通过实验，我们了解了三相电路的基本原理，掌握了三相电路的分析方法。
第1篇一、实验背景在本次实验中，我们主要学习了电路分析的基本原理和方法，通过实际操作和数据分析，掌握了电路中各种元件的特性和电路的运行规律。
本实验旨在提高我们对电路原理的理解，培养实际操作能力，并加深对电路分析方法的认识。
二、实验目的1. 理解电路的基本组成和基本定律；2. 掌握电路分析的基本方法，包括基尔霍夫定律、欧姆定律等；3. 熟悉常用电路元件的特性和应用；4. 提高实际操作能力和问题解决能力。
三、实验内容1. 基尔霍夫定律实验：通过实验验证基尔霍夫定律的正确性，加深对节点电压、回路电流等概念的理解。
2. 欧姆定律实验：通过实验验证欧姆定律的正确性，掌握电阻、电流、电压之间的关系。
3. 电路元件特性实验：观察和分析电阻、电容、电感等元件的特性和应用。
4. 电路分析方法实验：通过实际电路分析，掌握电路分析方法，如节点电压法、回路电流法等。
四、实验步骤1. 准备实验仪器和电路元件，确保实验环境安全。
2. 根据实验要求搭建电路，连接相关元件。
3. 对电路进行初步测试，确保电路连接正确。
4. 根据实验要求，分别进行基尔霍夫定律、欧姆定律、电路元件特性、电路分析方法等实验。
5. 记录实验数据，进行分析和处理。
6. 对实验结果进行总结，撰写实验报告。
五、实验结果与分析1. 基尔霍夫定律实验：实验结果显示，基尔霍夫定律在本次实验中得到了验证，节点电压和回路电流的计算结果与理论值基本一致。
2. 欧姆定律实验：实验结果显示，欧姆定律在本次实验中得到了验证，电阻、电流、电压之间的关系符合理论公式。
3. 电路元件特性实验：实验结果显示，电阻、电容、电感等元件的特性和应用得到了充分验证，为后续电路设计提供了理论依据。
4. 电路分析方法实验：实验结果显示，节点电压法、回路电流法等电路分析方法在本次实验中得到了有效应用，提高了电路分析效率。
六、实验总结1. 通过本次实验，我们对电路分析的基本原理和方法有了更深入的理解。

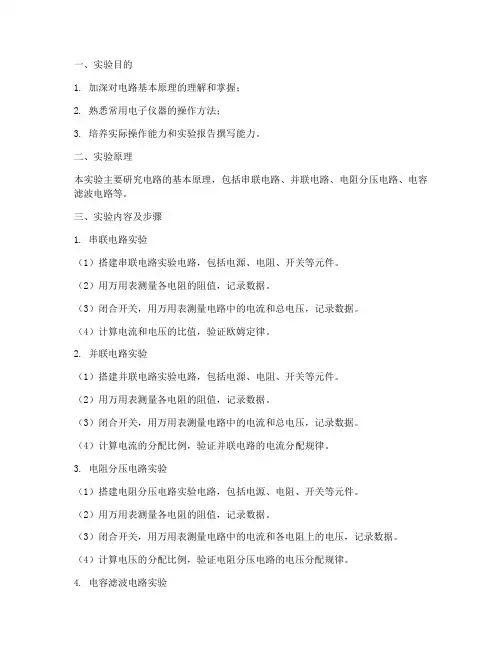

一、实验目的1. 加深对电路基本原理的理解和掌握；2. 熟悉常用电子仪器的操作方法；3. 培养实际操作能力和实验报告撰写能力。
二、实验原理本实验主要研究电路的基本原理，包括串联电路、并联电路、电阻分压电路、电容滤波电路等。
三、实验内容及步骤1. 串联电路实验（1）搭建串联电路实验电路，包括电源、电阻、开关等元件。
（2）用万用表测量各电阻的阻值，记录数据。
（3）闭合开关，用万用表测量电路中的电流和总电压，记录数据。
（4）计算电流和电压的比值，验证欧姆定律。
2. 并联电路实验（1）搭建并联电路实验电路，包括电源、电阻、开关等元件。
（2）用万用表测量各电阻的阻值，记录数据。
（3）闭合开关，用万用表测量电路中的电流和总电压，记录数据。
（4）计算电流的分配比例，验证并联电路的电流分配规律。
3. 电阻分压电路实验（1）搭建电阻分压电路实验电路，包括电源、电阻、开关等元件。
（2）用万用表测量各电阻的阻值，记录数据。
（3）闭合开关，用万用表测量电路中的电流和各电阻上的电压，记录数据。
（4）计算电压的分配比例，验证电阻分压电路的电压分配规律。
4. 电容滤波电路实验（1）搭建电容滤波电路实验电路，包括电源、电阻、电容、开关等元件。
（2）用万用表测量电容的电容值，记录数据。
（3）闭合开关，用万用表测量电路中的电流和电容两端的电压，记录数据。
（4）分析电容滤波电路的滤波效果。
四、实验结果与分析1. 串联电路实验结果分析实验结果显示，电流与电压的比值符合欧姆定律，验证了串联电路的基本原理。
2. 并联电路实验结果分析实验结果显示，电流的分配比例符合并联电路的电流分配规律，验证了并联电路的基本原理。
3. 电阻分压电路实验结果分析实验结果显示，电压的分配比例符合电阻分压电路的电压分配规律，验证了电阻分压电路的基本原理。
4. 电容滤波电路实验结果分析实验结果显示，电容滤波电路对高频信号的滤波效果较好，验证了电容滤波电路的基本原理。
第1篇一、实验目的1. 通过实验，加深对电路基本概念和原理的理解。
2. 掌握电路实验的基本方法和技能。
3. 培养分析和解决实际电路问题的能力。
二、实验内容本实验报告册共分为以下八个实验部分：实验一：电路元件伏安特性测试实验二：基尔霍夫定律验证实验三：电路的叠加原理与齐次性验证实验四：受控源特性研究实验五：交流电路的研究实验六：三相电路电压、电流的测量实验七：三相电路功率的测量实验八：RC移相电路实验三、实验原理1. 电路元件伏安特性测试：通过测量电阻、电容、电感等元件的电压和电流，绘制伏安特性曲线，分析元件的特性。
2. 基尔霍夫定律验证：利用基尔霍夫电流定律和电压定律，验证电路节点处电流和电压的关系。
3. 电路的叠加原理与齐次性验证：验证电路的叠加原理和齐次性，即在电路中某一支路电流为零时，其他支路电流也为零。
4. 受控源特性研究：研究受控源（电压控制电流源、电流控制电流源、电压控制电压源、电流控制电压源）的特性，分析其控制作用。
5. 交流电路的研究：研究交流电路中电压、电流的相位关系，分析电路的阻抗、导纳、功率因数等参数。
6. 三相电路电压、电流的测量：测量三相电路中电压、电流的有效值和相位，分析三相电路的特点。
7. 三相电路功率的测量：测量三相电路的功率，分析三相电路的功率分配。
8. RC移相电路实验：研究RC移相电路的特性，分析电路的相位移动和幅值变化。
四、实验步骤1. 实验一：电路元件伏安特性测试（1）搭建实验电路，连接电路元件。
（2）调节信号源，测量电路元件的电压和电流。
（3）记录数据，绘制伏安特性曲线。
2. 实验二：基尔霍夫定律验证（1）搭建实验电路，连接电路元件。
（2）测量电路节点处的电流和电压。
（3）验证基尔霍夫电流定律和电压定律。
3. 实验三：电路的叠加原理与齐次性验证（1）搭建实验电路，连接电路元件。
（2）断开某一支路，测量其他支路电流。
（3）验证电路的叠加原理和齐次性。
4. 实验四：受控源特性研究（1）搭建实验电路，连接受控源。
电路电子实验报告总结与反思一、实验内容本次实验主要涉及电路电子领域的相关知识，包括电路的设计、实验仪器的使用和数据处理等。
具体实验内容如下：1. 了解并掌握基本电路元件的特性和工作原理；2. 设计并组装电路板，实现特定功能；3. 使用万用表和示波器测量电路参数；4. 记录实验数据并进行数据处理；5. 分析实验结果，总结实验思考。
二、实验过程在本次实验中，我选择了一个简单的放大电路作为实验对象。
首先，我仔细研究了相关的理论知识，包括放大电路的分类、基本原理和电路设计方法等。
然后，根据实验要求，我设计了一个适合放大特定信号的电路。
接下来，我按照设计要求组装了电路板，并连接上相应的电源和信号源。
在实验过程中，我使用了万用表测量了电路中各个元件的电压和电流，并使用示波器观察了电路中信号的波形变化。
在实验过程中，我还出现了一些问题。
例如，我没有正确设置示波器的刻度，导致观察到的信号波形不清晰。
此外，我还发现电路中的一个元件连接错误，导致电路无法正常工作。
幸运的是，经过反复检查和排除，我成功解决了这些问题，并取得了满意的实验效果。
三、实验结果与数据分析通过本次实验，我成功实现了一个放大电路，并观察到了输入信号和输出信号的波形变化。
通过测量和数据处理，我得到了一些实验结果。
首先，我测量了电路中各个元件的电压和电流。
根据测量结果，我发现电路中的元件工作正常，并且符合设计要求。
此外，我还观察到输入信号和输出信号的幅度比例，发现输出信号的幅度确实得到了一定程度的放大。
然后，我对实验数据进行了进一步的分析。
通过对比不同输入信号的输出波形，我发现输入信号的频率对于输出的影响较大。
当输入信号的频率较小时，输出信号的形态基本保持不变。
但当输入信号的频率增大时，输出信号的波形发生了明显的改变。
综上所述，通过本次实验，我掌握了电子电路实验的基本方法和技巧，并成功设计和实现了一个放大电路。
实验结果符合预期，进一步验证了电路设计的正确性。
