【E电路】6种常用恒流源电路的分析与比较

恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源，就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

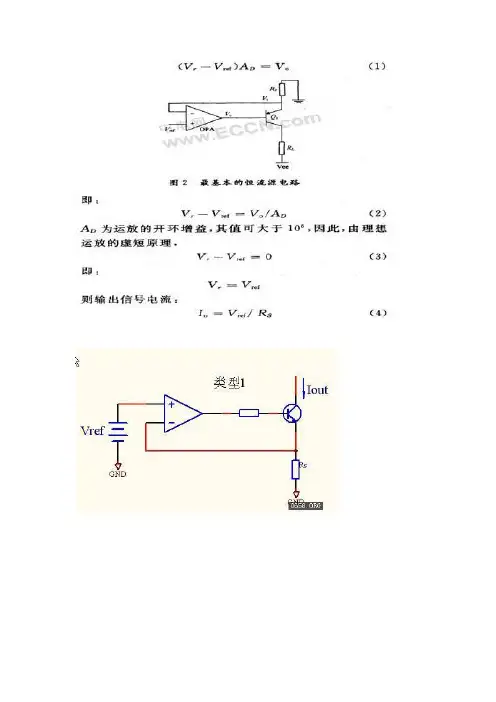

典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

几种简单的恒流源电路恒流电路应用的范围很广，下面介绍几种由常用集成块组成的恒流电路。

1.由7805组成的恒流电路，电路图如下图1所示：电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vin及环境温度的变化而变化，所以这个电路在精度要求有些高的场合不适用。

2.由LM317组成的恒流电路如图2所示，I＝Iadj＋Vref/R（Vref＝1.25）,Iadj的输出电流是微安级的所以相对于Io可以忽略不计，由此可见其恒流效果较好。

3.由PQ30RV31组成的恒流电路如图3所示，I＝Vref/R(Vref＝1.25),他的恒流会更好，另外他是低压差稳压IC。

摘要：本文论述了以凌阳16位单片机为控制核心，实现数控直流电流源功能的方案。

设计采用MOSFET和精密运算放大器构成恒流源的主体，配以高精度采样电阻及12位D/A、A/D转换器，完成了单片机对输出电流的实时检测和实时控制，实现了10mA～2000mA 范围内步进小于2mA恒定电流输出的功能，保证了纹波电流小于0.2mA，具有较高的精度与稳定性。

人机接口采用4×4键盘及LCD 液晶显示器，控制界面直观、简洁，具有良好的人机交互性能。

关键字：数控电流源SPCE061A模数转换数模转换采样电阻一、方案论证根据题目要求，下面对整个系统的方案进行论证。

方案一：采用开关电源的恒流源采用开关电源的恒流源电路如图1.1所示。

当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。

BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。

当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

图 1.1采用开关电源的恒流源优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。

电流100mA集成运放中的电流源电路归纳电流源电路特点：输出电流稳定，输出交流电阻大。

主要用途：●作为有源集电极负载，提高运放的单级增益；●作为输入差分放大器的射极电阻以提高集成运放的共模抑制比；●用来对电路进行偏置，稳定电路的工作点。

镜像电流源I C1与I R之间的关系如一面镜子，即，称为镜像电流源。

镜像电流源具有一定的温度补偿作用。

镜像电流源缺点：V CC一定，要求I C1较大，I R增大，R的功耗也增大；若要求I C1较小，I R也小，R的数值必然很大，在集成电路中很难做到。

比例电流源比例电流源如右图所示，改变的和阻值，可改变的和的比例关系。

与镜像电流源比较，比例电流源的输出电流具有更高的温度稳定性。

微电流源如右图所示的微电流源电路。

当时，式中只有几十毫伏，甚至更小，因此只要几千欧就可得到几十微安的。

改进型电流源电路：为了减小基极电流的影响，提高输出电流与基准电流的传输精度，稳定输出电流，可对基本镜像电流源电路加以改进。

加射极输出器的电流源如下图所示，利用T2管的电流放大作用，使较小时，也可认为，与保持很好的镜像关系。

威尔逊电流源如右上图所示电路为威尔逊电流源，I C2为输出电流。

T1管作用与稳定工作点电流I C2。

多路电流源电路：利用一个基准电流去获得多个不同的输出电流，以适应各级的需要。

如左下图所示电路是三路输出电流I C1、I C2和I C3。

有当I E0确定后，各级只要选择合适的电阻，就可以得到所需的电流。

如右上图所示为多集电极管构成的多路电流源，T多为横向PNP 型管。

当基极电流一定时，集电极电流之比等于它们的集电区面积之比。

由场效应管同样可组成镜像电流源、比例电流源等，如下图所示。

漏极电流I D正比于沟道的宽长比，这样通过改变场效应管的几何尺寸来获得各种数值的电流。

以电流源为有源负载的放大电路：既可获得合适的静态电流，对于交流信号，又可得到很大的等效的R c（或R d）。

在集成电路的制作工艺中，在硅片上制作各种类型的晶体管比制作电阻容易的多，所占用的硅片面积也小的多，所以集成电路中的三极管除了作放大管外，大量的被用作恒流源或有源负载，为放大管提供合适的静态工作点及提高放大器的放大倍数。

常用的恒流电路
恒流电路是一种控制电流大小不受负载变化影响的电路。

在实际电路中，常用的恒流电路有电流源电路和晶体管恒流源电路。

一、电流源电路
1. 晶体管基本电流源电路
晶体管基本电流源电路是一种简单的恒流电路，由一个固定电阻和晶体管组成。

其原理是通过晶体管的基极和发射极之间的电压来控制电流。

当输入信号的电压改变时，电流也会相应地改变。

2. 晶体管双向恒流源电路
晶体管双向恒流源电路是一种具有双向输出的恒流电路，其原理是使用两个晶体管和一个电阻网络实现。

当输入信号的电压改变时，输出电流也会相应地改变。

二、晶体管恒流源电路
晶体管恒流源电路是一种高精度、高稳定性的恒流电路，其原理是通
过负反馈控制器将输出电流保持在恒定的值。

该电路通常由一个晶体管、一个稳压电路、一个电阻和一个电容组成。

总之，恒流电路在实际应用中有着广泛的用途，如LED驱动、电机控制、高精度电源等。

通过采用适当的电路设计和元件选择，可以实现高效、稳定的恒流输出，从而为实际应用提供可靠的支持。

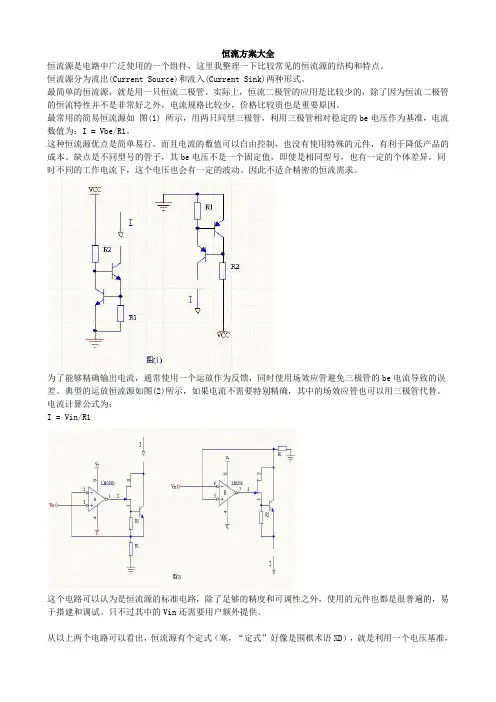

恒流案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源，就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

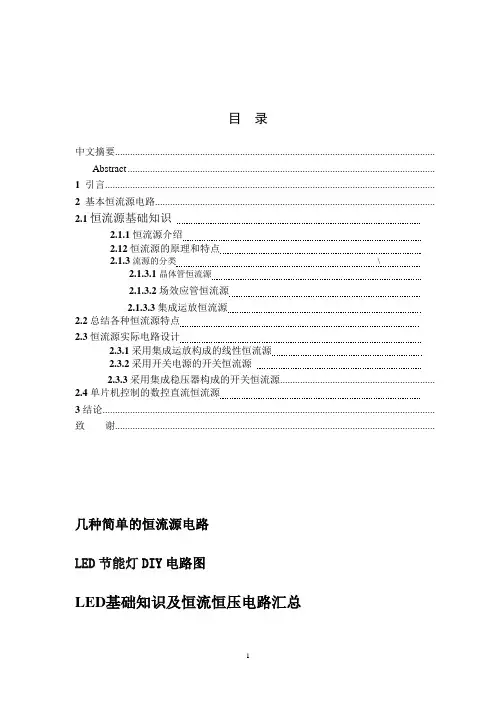

目录中文摘要................................................................................................................................Abstract ........................................................................................................................... 1引言.................................................................................................................................... 2基本恒流源电路................................................................................................................2.1恒流源基础知识2.1.1恒流源介绍2.12恒流源的原理和特点2.1.3流源的分类\2.1.3.1晶体管恒流源2.1.3.2场效应管恒流源2.1.3.3集成运放恒流源2.2总结各种恒流源特点2.3恒流源实际电路设计2.3.1采用集成运放构成的线性恒流源2.3.2采用开关电源的开关恒流源2.3.3采用集成稳压器构成的开关恒流源..............................................................2.4单片机控制的数控直流恒流源3结论..................................................................................................................................... 致谢................................................................................................................................几种简单的恒流源电路LED节能灯DIY电路图LED基础知识及恒流恒压电路汇总第一章引言随着现代技术的发展,恒定电流源的应用将十分重要，如机器人、工业自动化、卫星通信、电力通讯、智能化仪器仪表以及其它数字控制等方面都迫切需要应用恒定电流器件，因此, 研究和开发恒流器件具有十分重要的意义。

恒流源电路的基本原理恒流源电路是一种能够输出恒定电流的电路，它可以在不同负载情况下保持输出电流不变。

在很多应用中，需要稳定的电流源来驱动负载，例如LED驱动、激光器驱动、传感器等。

恒流源电路通过控制输出端的电压或者通过调节内部元件参数来实现稳定输出。

恒流源的分类恒流源可以分为两类：主动恒流源和被动恒流源。

1.主动恒流源：主动恒流源使用放大器等主动元件来实现稳定的输出电流。

其中最常见的就是使用晶体管作为控制元件，通过调节晶体管的工作状态来维持输出电流不变。

2.被动恒流源：被动恒流源则是利用二极管、二极管连接、MOSFET等被动元件构成的特殊网络来实现稳定输出。

这种类型的恒流源通常比较简单且成本较低，但是精度相对较低。

下面我们以主动恒流源为例进行详细讲解。

主动恒流源原理主要思想是通过对晶体管工作状态的控制，使得输出电流保持不变。

基本电路结构主动恒流源的基本电路结构如下图所示：恒流源电路恒流源电路其中，Q1和Q2是两个晶体管，R1和R2是两个电阻。

Vcc为电源电压。

工作原理主动恒流源的工作原理可以分为两个阶段：建立阶段和稳定阶段。

1.建立阶段：在建立阶段，首先假设Q1处于导通状态。

此时Q1的集电极与基极之间的电压为Vce_sat（饱和区压降），根据欧姆定律可知R1上产生一个与输出电流I相等的电压降。

由于Q2处于截止状态，所以其集电极上没有任何压降。

因此，根据基尔霍夫定律可知，Vcc等于R2上的电压加上Q2的集、基之间的饱和区压降Vbe_sat。

2.稳定阶段：在稳定阶段，通过反馈机制使得输出端口维持恒定的工作状态。

当输入端口发生变化时，比如负载发生变化，会导致输出电流发生变化。

此时，由于电流镜的存在，Q1和Q2之间的电流比例保持不变。

通过调节R1和R2的比例可以实现对输出电流的控制。

常见的主动恒流源电路常见的主动恒流源电路有多种形式，如Wilson镜、Widlar镜和母极驱动镜等。

下面分别介绍这几种常见的主动恒流源电路。

恒流源电路原理恒流源电路是一种常用的电子电路，它能够稳定地输出恒定的电流，不受负载变化的影响。

恒流源电路在很多电子设备中都有着重要的应用，比如在LED驱动、电池充电管理、电源稳压等方面都有着广泛的应用。

恒流源电路的原理非常简单，它通过一定的电路设计，使得在负载变化时，输出端的电流能够保持不变。

这种稳定的电流输出对于一些需要精准电流控制的场合非常重要。

恒流源电路的原理可以通过多种电路实现，比较常见的有电流镜恒流源、MOS 管恒流源、二极管恒流源等。

这些电路在不同的场合都有着各自的优势和适用范围。

电流镜恒流源是一种比较经典的恒流源电路，它通过两个相同的晶体管组成的电流镜电路来实现恒流输出。

电流镜恒流源的原理简单，稳定性好，成本低，因此在很多应用中都有着广泛的应用。

MOS管恒流源是利用MOS场效应管的特性来实现恒流输出的电路。

MOS管恒流源具有输入阻抗高、温漂小、频率响应好等优点，因此在一些对性能要求较高的场合有着广泛的应用。

二极管恒流源是利用二极管的反向击穿特性来实现恒流输出的电路。

二极管恒流源结构简单，成本低，但是稳定性较差，适用范围相对较窄。

总的来说，恒流源电路可以通过不同的电路实现，每种电路都有着各自的特点和适用范围。

在实际应用中，需要根据具体的要求来选择合适的恒流源电路。

除了上述介绍的几种常见的恒流源电路外，还有一些其他的恒流源电路实现方式，比如基于运放的恒流源、基于三极管的恒流源等。

这些电路在特定的应用场合中也有着重要的作用。

在设计恒流源电路时，需要考虑输入电压范围、输出电流范围、稳定性要求、成本等因素，选择合适的电路结构和元器件。

同时，还需要考虑电路的温度漂移、频率响应、负载适应能力等性能指标，保证电路能够稳定可靠地工作。

总的来说，恒流源电路是一种非常重要的电子电路，它在很多电子设备中都有着广泛的应用。

掌握恒流源电路的原理和设计方法，对于电子工程师来说是非常重要的。

希望通过本文的介绍，读者能够对恒流源电路有更深入的了解，为实际应用提供一定的参考价值。

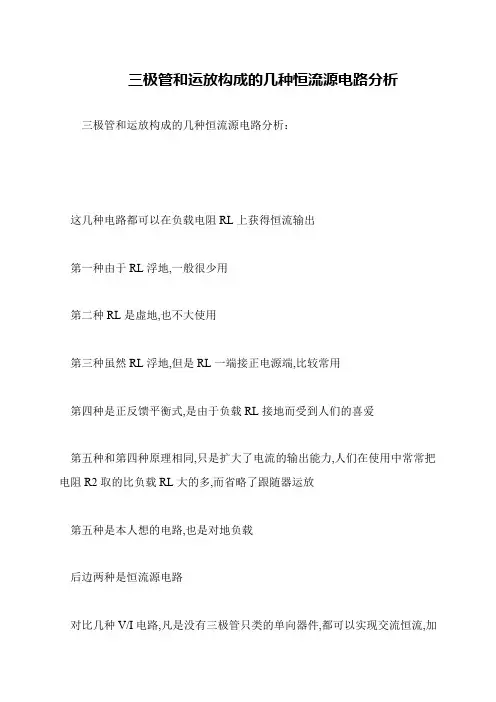

三极管和运放构成的几种恒流源电路分析
三极管和运放构成的几种恒流源电路分析：
 这几种电路都可以在负载电阻RL上获得恒流输出
 第一种由于RL浮地,一般很少用
 第二种RL是虚地,也不大使用
 第三种虽然RL浮地,但是RL一端接正电源端,比较常用
 第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱
 第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放
 第五种是本人想的电路,也是对地负载
 后边两种是恒流源电路
 对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加
了三极管之后就只能做单向直流恒流了
 第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化
 而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性
 如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET。

稳压电源、开关电源、DC-DC电源、充电电路、恒流源电路详细解析用电路元件符号表示电路连接的图，叫电路图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

恒流源种类以恒流源种类为标题，我们来探讨一下恒流源的不同类型。

一、电流源电流源是一种可以提供恒定电流输出的电子设备。

它能够根据外部电路的需要，提供稳定的电流输出，不受负载变化的影响。

电流源的输出电流可以是直流或交流，具体取决于应用场景。

电流源广泛应用于各种电子设备中，如电源供应、信号发生器等。

二、电阻器电阻器可以作为一种恒流源来使用。

当电阻器与电压源连接时，通过电阻器的电流可以保持恒定，不受电路其他部分的影响。

电阻器作为恒流源的主要特点是简单、可靠且成本较低。

然而，由于电阻器本身具有功耗，会有一定的能量损耗。

三、二极管二极管也可以被用作恒流源。

在特定的电路配置下，二极管可以通过反向饱和区工作，将其正向电流保持在一个恒定的值。

这种电流源通常被称为“基准二极管”或“恒流二极管”。

恒流二极管具有稳定的输出特性，可以在一定程度上抵抗负载变化和温度变化的影响。

四、场效应管场效应管（MOSFET）也可以作为恒流源来使用。

通过适当的电路配置，场效应管可以提供稳定的电流输出，不受负载变化和温度变化的影响。

场效应管具有体积小、功耗低、响应速度快等优点，在电子设备中得到了广泛应用。

五、集成电路集成电路中也包含了一些专门设计的恒流源电路。

这些电路利用了微电子技术的优势，实现了高度集成和稳定的恒流输出。

这些恒流源电路通常被用于精密测量、传感器驱动、功率放大等应用中。

恒流源种类包括电流源、电阻器、二极管、场效应管和集成电路等。

每种类型的恒流源都有其适用的场景和特点，我们可以根据具体需求选择合适的恒流源来应用。

在电子工程领域，恒流源是非常重要的一种电子元件，对于电路设计和稳定性有着重要的影响。

高精度恒流源电路图大全（十款高精度恒流源电路设计原理图详解）高精度恒流源电路图（一）采用集成运放构成的线性恒流源电路构成如图所示，两个运放（一片324）构成比较放大环节，BG1、BG2三极管构成调整环节，RL为负载电阻，RS为取样电阻，RW为电路提供基准电压。

工作原理：如果由于电源波动使Uin降低，从而使负载电流减小时，则取样电压US必然减小，从而使取样电压与基准电压的差值（US-Uref）必然减小。

由于UIA为反相放大器，因此其输出电压Ub=（R5/R4）×Ua必然升高，从而通过调整环节使US升高恢复到原来的稳定值，保证了US的电压稳定，从而使电流稳定。

当Uin升高时，原理与前类同，电路通过闭环反馈系统使US下降到原来的稳定值，从而使电流恒定。

调整RW，则改变Uref，可使电流值在0～4A之间连续可调。

高精度恒流源电路图（二）一款高精度恒流源电路如下图所示，在恒流电路与负载之间增设接地回路，这样在负载变化时电流能快速恢复稳定。

A1和VT1构成电压／电流转换电路，可将地电平信号转换为后级恒流电路所需要的＋15V电平，A2、VT2、VT3等构成标准的恒流电路，R1=R2，则I1=I2。

VT5的基极由稳压二极管VS1提供＋5V的稳定电压，则VT5的发射极电压不受负载变化的影响，保持为+5.7V。

另外，由于共基极电路的发射极输入阻抗低，因此A2与VT2构成的恒流源不受负载变化的影响，处于理想的工作状态。

将下图所示的恒流源与开关电路组合，便可得到一个高精度脉冲发生电路，如图5所示。

多个这种电路可构成高精度D/A转换器。

VD2和VD3构成电平移动电路，VD1和VD4是肖特基二极管，构成开关电路。

高精度恒流源电路图（三）采用开关电源的开关恒流源电路构成如图2.3.2所示。

BG1为开关管，BG2为驱动管，RL为负载电阻，RS为取样电阻，SG3524为脉宽调制控制器，L1、E2、E3、E4为储能元件，RW提供基准电压Uref。

几种简单的恒流源电路恒流电路应用的范围很广，下面介绍几种由常用集成块组成的恒流电路。

1.由7805组成的恒流电路，电路图如下图1所示：电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vin及环境温度的变化而变化，所以这个电路在精度要求有些高的场合不适用。

2.由LM317组成的恒流电路如图2所示，I＝Iadj＋Vref/R（Vref＝1.25）,Iadj的输出电流是微安级的所以相对于Io可以忽略不计，由此可见其恒流效果较好。

3.由PQ30RV31组成的恒流电路如图3所示，I＝Vref/R(Vref＝1.25),他的恒流会更好，另外他是低压差稳压IC。

摘要：本文论述了以凌阳16位单片机为控制核心，实现数控直流电流源功能的方案。

设计采用MOSFET和精密运算放大器构成恒流源的主体，配以高精度采样电阻及12位D/A、A/D转换器，完成了单片机对输出电流的实时检测和实时控制，实现了10mA～2000mA 范围内步进小于2mA恒定电流输出的功能，保证了纹波电流小于0.2mA，具有较高的精度与稳定性。

人机接口采用4×4键盘及LCD 液晶显示器，控制界面直观、简洁，具有良好的人机交互性能。

关键字：数控电流源SPCE061A模数转换数模转换采样电阻一、方案论证根据题目要求，下面对整个系统的方案进行论证。

方案一：采用开关电源的恒流源采用开关电源的恒流源电路如图1.1所示。

当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。

BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。

当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

图 1.1采用开关电源的恒流源优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。

六种常见恒流源电路图与解析
时间：2011-07-24 21:42:44 来源：作者：
对比几种V/I电路，凡是没有三极管之类的单向器件，都可以实现交流恒流，加了三极管之后就只能做单向直流恒流了。

当然可以用功率放大器扩展输出电流。

第四和第五种是建立在正负反馈平衡的基础上的，电阻的误差而失去平衡，会影响恒流输出特性，也就是说,输出电流会随负载变化。

而其他几种电路中电阻的误差只会影响输出电流的值，而不会影响输出特性。

如果输出电流大，或者嫌三极管的集电极电流和发射极电流不相等，可以把三极管换成MOSFET。

在工作中需要用到恒流源电路，应急中找电路图自己搭建了一个，下面是六种常见恒流源电路解析：
这几种电路都可以在负载电阻RL上获得恒流输出；
第一种由于RL浮地,一般很少用；
第二种RL是虚地，也不大使用；
第三种虽然RL浮地，但是RL一端接正电源端,比较常用；
第四种是正反馈平衡式，是由于负载RL接地而受到人们的喜爱；
第五种和第四种原理相同，只是扩大了电流的输出能力，人们在使用中常常把电阻R2取的比负载RL大的多，而省略了跟随器运放；
第六种是本人设计的对地负载的V/I转换电路；
后边两种是恒流源电路。

几种由运放构成的恒流源的电路接法
这几种电路都可以在负载电阻RL上获得恒流输出
第一种由于RL浮地,一般很少用
第二种RL是虚地,也不大使用
第三种虽然RL浮地,但是RL一端接正电源端,比较常用
第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放第五种是本人想的电路,也是对地负载
后边两种是恒流源电路
对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了
第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化
而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性
如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET。
