高倍数中倍数泡沫灭火系统设计

高、中、低倍数泡沫灭火系统分类应用探讨2-24消防泡沫灭火系统按发泡倍数分类为：低倍数泡沫灭火系统，发泡倍数低于20倍；中倍数泡沫灭火系统，发泡倍数20~200倍；高倍数泡沫灭火系统，发泡倍数200~1000倍。

一、低倍数泡沫灭火系统：低倍数泡沫灭火系统按使用方式的不同分类为：低倍数泡沫灭火系统、泡沫喷淋灭火系统。

低倍数泡沫灭火系统适用于加工、储存、装卸、使用甲（液化烃除外）、乙、丙液体的场所。

如：油田、炼油厂、化工厂、码头、地下车库、飞机库、机场、燃油锅炉房等场所。

1.低倍数泡沫灭火系统低倍数泡沫灭火系统主要由消防水泵、压力式泡沫比例混合装置、瑞港消防、泡沫产生器、雨淋阀、及其它阀门和管件等组成。

当一定压力的消防水经泡沫比例混合装置与泡沫灭火剂混合后，形成一定比例的泡沫混合液，经泡沫产生器生成空气泡沫，由泡沫喷口沿罐壁淌下，覆盖燃烧液体表面，从而窒息灭火。

2.泡沫喷淋灭火系统（泡沫-水喷淋自动灭火系统）在自动喷水灭火系统中配置可供给泡沫混合液的泡沫比例混合装置，组成既可喷水又可喷泡沫的固定灭火系统。

它可以是开式系统，也可以是闭式系统。

广州瑞港消防设备有限公司生产的这种系统在深圳用得比较早，当有火灾发生时，安装于保护区的火灾探测器有信号传至控制柜，闭式喷头的玻璃球破裂喷水，此时，手动或自动开启雨淋阀、消防泵、管路阀门，系统工作。

压力消防水经瑞港泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头喷洒空气泡沫达到灭火效果。

泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、喷头、水流指示器、湿式报警阀、雨淋阀及其它阀门、管道等组成。

注：1.根据使用方式可分为：开式泡沫喷淋灭火系统和闭式泡沫喷淋灭火系统。

2.该系统喷头既可用泡沫喷头，也可用洒水喷头。

3.当选用洒水喷头时，必须使用水成膜泡沫液或成膜氟蛋白泡沫液。

4.泡沫-水喷淋联用系统也称ZP系统，ZP32即混合液流量为32L/s的自动泡沫喷淋系统。

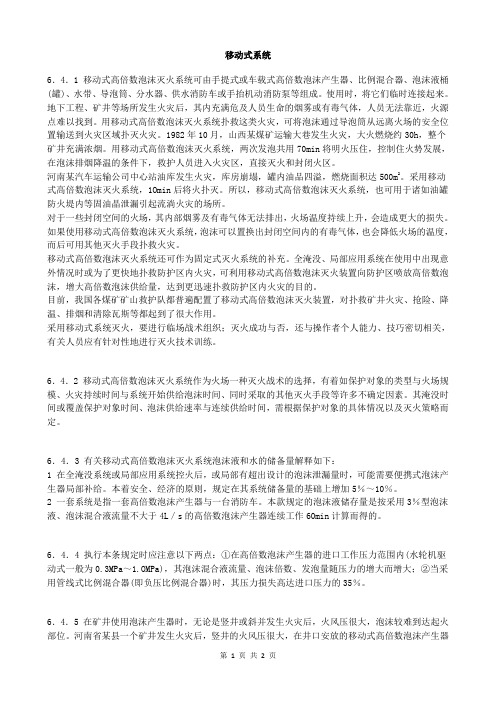

移动式系统6．4．1 移动式高倍数泡沫灭火系统可由手提式或车载式高倍数泡沫产生器、比例混合器、泡沫液桶(罐)、水带、导泡筒、分水器、供水消防车或手抬机动消防泵等组成。

使用时，将它们临时连接起来。

地下工程、矿井等场所发生火灾后，其内充满危及人员生命的烟雾或有毒气体，人员无法靠近，火源点难以找到。

用移动式高倍数泡沫灭火系统扑救这类火灾，可将泡沫通过导泡筒从远离火场的安全位置输送到火灾区域扑灭火灾。

1982年10月，山西某煤矿运输大巷发生火灾，大火燃烧约30h，整个矿井充满浓烟。

用移动式高倍数泡沫灭火系统，两次发泡共用70min将明火压住，控制住火势发展，在泡沫排烟降温的条件下，救护人员进入火灾区，直接灭火和封闭火区。

河南某汽车运输公司中心站油库发生火灾，库房崩塌，罐内油品四溢，燃烧面积达500m2。

采用移动式高倍数泡沫灭火系统，1Omin后将火扑灭。

所以，移动式高倍数泡沫灭火系统，也可用于诸如油罐防火堤内等固油晶泄漏引起流淌火灾的场所。

对于一些封闭空间的火场，其内部烟雾及有毒气体无法排出，火场温度持续上升，会造成更大的损失。

如果使用移动式高倍数泡沫灭火系统，泡沫可以置换出封闭空间内的有毒气体，也会降低火场的温度，而后可用其他灭火手段扑救火灾。

移动式高倍数泡沫灭火系统还可作为固定式灭火系统的补充。

全淹没、局部应用系统在使用中出现意外情况时或为了更快地扑救防护区内火灾，可利用移动式高倍数泡沫灭火装置向防护区喷放高倍数泡沫，增大高倍数泡沫供给量，达到更迅速扑救防护区内火灾的目的。

目前，我国各煤矿矿山救护队都普遍配置了移动式高倍数泡沫灭火装置，对扑救矿井火灾、抢险、降温、排烟和清除瓦斯等都起到了很大作用。

采用移动式系统灭火，要进行临场战术组织；灭火成功与否，还与操作者个人能力、技巧密切相关，有关人员应有针对性地进行灭火技术训练。

6．4．2 移动式高倍数泡沫灭火系统作为火场一种灭火战术的选择，有着如保护对象的类型与火场规模、火灾持续时间与系统开始供给泡沫时间、同时采取的其他灭火手段等许多不确定因素。

高、中倍数泡沫灭火系统
高倍数泡沫灭火系统是指使用发泡倍数为201～1000倍泡沫灭火剂的灭火系统；中倍数泡沫灭火系统是指使用发泡倍数为21～200倍泡沫灭火剂的灭火系统。

1．高、中倍数泡沫灭火系统的类型。

高倍数泡沫灭火系统根据安装型式分为全淹没式、局部应用式和移动式三种类型；中倍数泡沫灭火系统分为局部应用式和移动式两种类型。

2．高倍数、中倍数泡沫灭火系统的组成。

1）固定安装的高倍数泡沫灭火系统的组成。

全淹没式高倍数泡沫灭火系统或固定设置的局部应用式高倍数泡沫灭火系统通常由水泵、泡沫液泵、储水设备、泡沫液储罐、比例混合器、压力开关、管道过滤器、控制箱、泡沫发生器、阀门、导泡筒、管道及其附件等组成。

2）半固定设置的局部应用式灭火系统的组成。

半固定设置的局部应用式高倍数泡沫灭火系统的组件一部分固定而另一部分组件不需要固定。

主要由泡沫发生器、压力开关、导泡筒、控制箱、管道过滤器、阀门、比例混合器、水罐消防车或泡沫消防车、管道、水带及附件等部分或全部的部件组成。

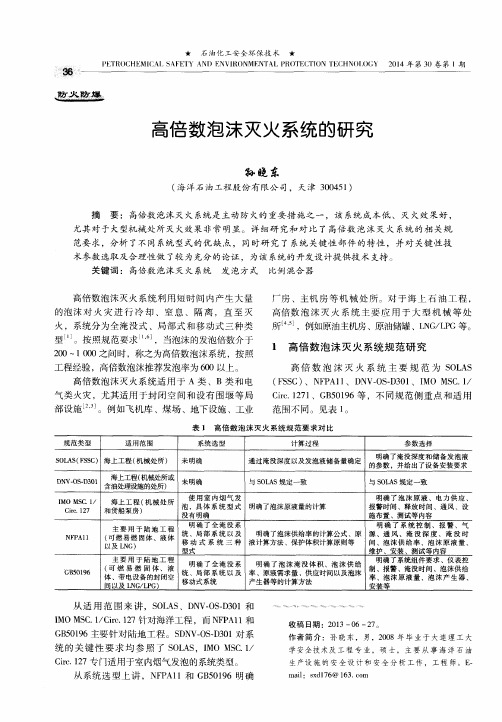

高倍数泡沫灭火摘要：高倍数泡沫灭火系统具有用水量少、发泡量大、淹没速度快、灭火能力强的特点。

就其灭火机理、适用范围、分类及装置、经济成本和使用注意事项进行了讨论。

随着我国经济的迅速发展，各种潜在火灾危险的工商业和民用建筑日益增多，消防新技术、新设备的需求也越来越大。

高倍数泡沫灭火作为一种新型高效低成本的技术已在发达国家得到普遍应用，但在我国尚处于推广阶段，需要我们认真研究总结。

在泡沫灭火系统中，根据国际标准ISO/DIS7026-1990《低倍数、中倍数和高倍数泡沫灭火系统标准》的规定，发泡倍数≤20倍的称为低倍数;20倍～200倍的称为中倍数;201倍～1000倍的称为高倍数。

高倍数泡沫比中倍数、低倍数泡沫具有用水量少、发泡量大、淹没速度快、灭火能力强的特点，另外由于泡沫液用量很少，因此灭火的成本大大降低。

1高倍数泡沫的性能及使用特点高倍数泡沫是一种机械空气泡沫，它是将水和高倍数泡沫灭火剂通过一定的方式按设定的容积比例均匀混合，然后利用发生器鼓入大量空气发泡而成的。

因而它同发生器的驱动方式、发泡倍数以及比例混合器的混合比等设备性能、参数有关，还与高倍数泡沫灭火剂的特性相关。

高倍数泡沫灭火剂按其配制混合液时使用水的类型，分为淡水型和海水型两种。

淡水型高倍数泡沫灭火剂有YEGZ3A、YEGZ6A、YEDGD6和YEGD3四种型号。

海水型高倍数泡沫灭火剂有YEGZ3D、YEGZ6D和YEGH63种型号。

1.1性能1.2使用特点1.2.1发泡量大其泡沫的气泡直径一般在10mm以上，发泡倍数一般在400倍～800倍之间。

凭借发泡量大这一优势，尽管高倍数泡沫的热稳定性稍差，泡沫易遭火焰破坏和受室外自然风的影响，但单位时间内泡沫生成量远远大于泡沫破坏量，从而可以迅速充满燃烧空间，将火焰扑灭。

1.2.2易于输送由于高倍数泡沫密度小，又有很好的流动性，因而在产生泡沫的气流作用下，通过泡沫输送带(筒)或有利地形，可以把泡沫输送到地上的一定高度、地下的一定深度或地表上较远的地方去灭火。

泡沫灭火系统设计规范GB 50151-2010目 次1 总则2 术语2.1 通用术语2.2 低倍数泡沫灭火系统术语2.3 中倍数与高倍数泡沫灭火系统术语2.4 泡沫一水喷淋系统与泡沫喷雾系统术语3 泡沫液和系统组件3.1 一般规定3.2 泡沫液的选择和储存3.3 泡沫消防泵3.4 泡沫比例混合器（装置）3.5 泡沫液储罐3.6 泡沫产生装置3.7 控制阀门和管道4 低倍数泡沫灭火系统4.1 一般规定4.2 固定顶储罐4.3 外浮顶储罐4.4 内浮顶储罐4.5 其他场所5 中倍数泡沫灭火系统5.1 全淹没与局部应用系统及移动式系统5.2 油罐固定式中北数泡沫灭火系统6 高倍数泡沫灭火系统6.1 一般规定6.2 全淹没系统6.3 局部应用系统6.4 移动式系统7 泡沫一水喷淋系统与泡沫喷雾系统7.1 一般规定7.2 泡沫一水雨淋系统7.3 闭式泡沫一水喷淋系统7.4 泡沫喷雾系统8 泡沫消防泵站及供水8.1 泡沫消防泵站与泡沫站8.2 系统供水9 水力计算9.1 系统的设计流量9.2 管道水力计算9.3 减压措施 附录A 水溶性液体泡沫混合液供给强度试验方法1 总 则1.0.1 为了合理地设计泡沫灭火系统，减少火灾损失，保障人身和财产的安全，制定本规范。

1.0.2 本规范适用于新建、改建、扩建工程中设置的泡沫灭火系统的设计。

本规范不适用于船舶、海上石油平台等场所设置的泡沫灭火系统的设计。

1.0.3 含有下列物质的场所，不应选用泡沫灭火系统：1 硝化纤维、炸药等在无空气的环境中仍能迅速氧化的化学物质和强氧化剂；2 钾、钠、烷基铝、五氧化二磷等遇水发生危险化学反应的活泼金属和化学物质。

1.0.4 泡沫灭火系统的设计除应执行本规范外，尚应符合国家现行有关标准的规定。

2 术 语2.1 通用术语2.1.1 泡沫液可按适宜的混合比与水混合形成泡沫溶液的浓缩液体。

2.1.2 泡沫混合液。

泡沫液与水按特定混合比配制成的泡沫挤液。

《高倍数、中倍数泡沫灭火系统设计规范》GB 50196-1993局部修订简介栾培;马桐臣;王万钢【期刊名称】《工程建设标准化》【年(卷),期】2003(000)002【摘要】@@ 1局部修订的原因rn国家标准<高倍数、中倍数泡沫灭火系统设计规范>GB 50196-93发布实施已经8年多了,该规范的发布实施推动了高倍数和中倍数泡沫灭火技术的工程应用和发展.此项技术在一些重要的工业场所和国家重点工程已应用较多.<规范>管理组通过用户的技术咨询、对已建工程的调查研究和工程实践及火灾案例分析等项工作,进一步提高了对高倍数泡沫灭火技术的认识.如果说在规范编制时,对高倍数、中倍数泡沫灭火技术的认识是建立在大量火灾(特别是B类火灾)实验基础上的话,那么现在对这个问题的认识就已向工程化方向发展,即将这项灭火技术与工程上具体的保护对象以及保护对象可能发生的火灾情况结合起来综合地分析、研究和制订设计方案.在此基础上管理组对原规范逐条地进行分析,发现有些条款应进行调整或改写.【总页数】4页(P20-23)【作者】栾培;马桐臣;王万钢【作者单位】公安部天津消防科研所,天津,300381;公安部天津消防科研所,天津,300381;公安部天津消防科研所,天津,300381【正文语种】中文【相关文献】1.高倍数泡沫灭火系统设计简介 [J], 金鹏;佟志东;王芳2.对《低倍数泡沫灭火系统设计规范》局部修订内容分析 [J], 秘义行3.低倍数,中倍数泡沫灭火系统的设计应用 [J], 刘文清4.国家标准《城市绿地设计规范》GB50420-2007（2016年局部修订版）简介[J], 朱祥明;茹雯美5.NFPA 11《低、中、高倍数泡沫灭火系统标准》 [J], 李国辉因版权原因，仅展示原文概要，查看原文内容请购买。

高倍数、中倍数泡沫灭火系统设计规范条文说明作者：四川安全文化网文章来源：四川安全文化网点击数：284更新时间：2007-04-174．2系统设计4．2．1高倍数泡沫灭火系统的计算是系统设计的重要环节。

它直接影响系统设计的成功与系统投资的多少。

本条对高佰数泡沫灭火系统设计计算的重要参数一包沫淹没深度提出了具体要求。

防护区设计采用高倍数泡沫灭火系统，就是用高倍数泡沫将被保护物全部淹没，并且还必须在最高保护物或液面上面有一定的泡沫高度，只有这样才能将火灾危险区域的空气与火焰完全隔绝，充分发挥高倍数泡沫灭火机理的全部效能，达到控火和来灭火的目的。

各国有关标准对泡沫淹没深度的规定如下：美国NFPAI IAI983标准第3．2．1条中规定：泡沫的最低淹没深度不应小于最高危险物高度的1．1倍，但是决不能小于此危险物以上FT（0．6m）。

对于可燃或易燃液体，所需要的危险物以上的泡沫淹没深度应更高些，并应通过试验确定。

1SO／D1S7076一1990标准第33．4．1条中规定：在被保护的整个面积上泡沫淹没深度未必均匀，故应有裕量，这个深度一般不应小于最高危险物高度的1．1倍，或者在最高危险物以上不小于1m，以其中较大者为准。

涉及易燃液体的地方要求的泡沫淹没深度可能更大，应通过试验确定。

英国BS5306一1989标准第19．3条中规定：对于不燃结构的封闭空间里的可燃固体，泡沫淹没深度应是以覆盖最高危险物以上1m，或最高危险物高度的1．1倍的泡沫，取其中较大者。

对于易燃液体的泡沫淹没深度由试验确定，可能它大大超过可燃固体的泡沫淹没深度。

日本消防法第十七条规定：泡沫深度是在最高危险物以上0。

5M。

参照美国先进工业发达国家的有关泡沫深度的规定，又考虑到“泡沫深度”这一能耐数对灭火系统投资深度从两方面提出的要求：一、对于A类类火灾，灭火的泡沫深度采用了NFPA11A—1983标准中规定的数据。

本条文规定了泡沫淹没深度不应小于最高保护对象高度的1。
