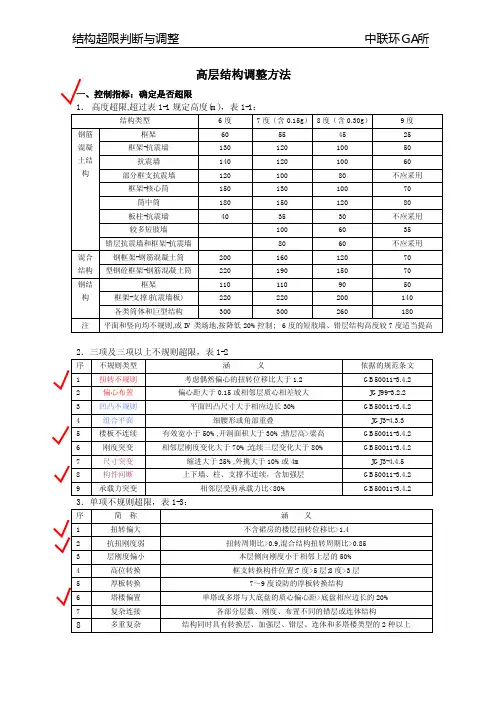

6.4.超限情况判断
依据国家《超限高层建筑工程抗震设防专项审查技术要点》（2015年版）以及《重庆市超限高层建筑工程界定规定》（2016年版），各项超限相关内容见以下表：
表一（建设部超限表）
结论：由表一知，4、5号楼结构高度不超限。
表二（建设部超限表）
注：1.序号a、b不重复计算不规则项； 2.同时具有三项及以上不规则的即列为超限工程。
结论：4、5号楼在表二所列不规则类型方面超限。
表三（建设部超限表）
注：具有表中2项或同时具有表中和表2中某项不规则的高层建筑工程(不论高度是否大于表1)即列为超限工程。
结论：4、5号楼在表三所列不规则类型方面不超限。
表四（建设部超限表）
注：具有表中某一项不规则的高层建筑工程(不论高度是否大于表1)即列为超限工程。
结论：4、5号楼在表四所列不规则类型方面不超限。
表五（建设部超限表）
注：具有表中某一项的高层建筑工程即列为超限工程。
结论：4、5号楼在表五所列不规则类型方面不超限。
表六重庆市钢筋混凝土高层建筑工程结构抗震超限情况判定表
(2016)
结论：4、5号楼在表六均为超限结构。
综上所述，4、5号塔楼主要存在如下类型超限：
（1）平面扭转不规则：考虑偶然偏心的扭转位移比大于1.2。
（2）凹凸不规则：平面凹凸尺寸大于相应边长30%。
（3）局部不规则：三十层存在穿层墙柱，且存在局部转换；一层存在局部错层。
钢筋混凝土深梁极限荷载的计算方法吉红梅【摘要】对于钢筋混凝土深梁的抗剪计算的方法,由于剪切强度问题的复杂性,各国学者提出了许多种理论,到目前尚无统一标准和规范.以钢筋混凝土塑性理论为基础,用上限方法提出了确定钢筋混凝土深梁剪切破坏时的极限荷载的计算方法.【期刊名称】《黑龙江交通科技》【年(卷),期】2010(033)006【总页数】2页(P91-92)【关键词】深梁;塑性理论;极限荷载【作者】吉红梅【作者单位】黑龙江省公路勘察设计院【正文语种】中文【中图分类】U4421 塑性理论极限分析的方法在钢筋混凝土的塑性理论中,常用上限定理求解结构或构件的极限荷载。
上限定理指的是在所有与机构的容许位移场对应的任何荷载均大于或等于极限荷载。
由上限定理可知:对于一个给定的结构与荷载系,当它按某一形式破坏时,即存在着内力功不比外力功大的变形状态,由于此时结构已经破坏,则根据功能等式求出的荷载值总是大于或等于真正的极限荷载,此荷载为极限荷载的上限。
根据极限分析的上限定理求解极限荷载的方法即为上限方法。
上限方法是以上限定理为依据,其基本思想是:从平衡条件和机构条件出发,寻出一个能满足塑性条件的内力状态,最后运用虚功原理确定极限荷载。
在上限方法中,一般先假定一个破坏机构,并使外力在假设的破坏机构上做正功,然后利用内力功与外力功相等的原理求出与破坏机构对应的极限荷载。
由此所得的数值一般不会小于正式的极限荷载,在这种情况下,应该选取有限个数值中最小的一个,因为它是最接近实际破坏时的荷载。
具体研究方法是:假定钢筋和混凝土均是刚塑性材料,认为结构破坏时形成一个机动体系,该体系由若干个刚性区组合而成,各个刚性区之间以塑性铰线相连,然后以外荷载所做的功等于结构或构件内部所耗的塑性内功的原理,建立塑性方程,求出破坏荷载。
通过大量试验得出的实验数据和用运用这种理论求解钢筋混凝土深梁抗剪强度的结果进行比较和数值分析,从而研究出一种可靠而简便的求解钢筋混凝土简支深梁抗剪强度的计算方法。

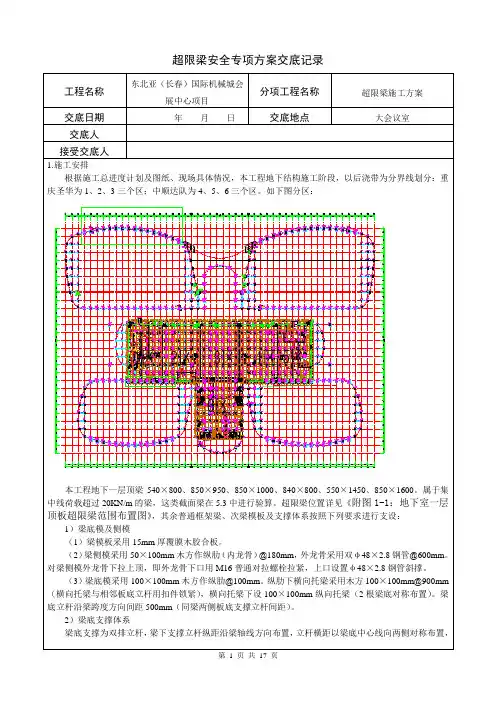

超限梁安全专项方案交底记录和板底支撑体系连成一体。
模板支架横杆与周围结构框柱用Φ48×2.8的普通钢管进行可靠拉结，每2步设置一个；如架体四周为墙体，则按每2步3跨设置一道顶墙，顶墙要求伸入立杆三道，端部用U托+木方。
满堂支架顶部设一层Φ48×2.8水平连续剪刀撑，每隔3步设置一道水平连续剪刀撑；支撑架外立面满设一道竖向连续剪刀撑（如四周剪刀撑位置有抱柱，竖向剪刀撑可以不设置），主梁跨中位置设置一道竖向剪刀撑，由底到顶连续设置，所有附撑的钢管扣件与支架立杆扣件之间的距离不得大于150mm。
（1）模板支撑高度超过8m的部位剪刀撑布置，本工程不涉及。
（2）地下一层顶板施工总荷载≥15kN/㎡的部位剪刀撑布置，本工程不涉及。
（3）集中线荷载超过20kN/m的梁下剪刀撑布置。
集中线荷载超过20KN/m的梁支撑高度均超过5m/8m，两侧板底有竖向连续剪刀撑，竖向剪刀撑应贯通梁板连成一体，在梁底支撑的顶部设置一道水平连续剪刀撑，与两侧板底支撑的水平剪刀撑连成一体，并且抱柱拉结。
竖向剪刀撑的斜杆与地面夹角应在45°～60°之间，斜杆应每步与立杆扣接。
1.5.2架子横杆与周边框架柱采用φ48×2.8普通钢管进行可靠拉接，拉结每两步设置一道，支撑架最顶部和扫地杆处必须布置。
1.5.3周边有剪力墙时横杆应顶墙。
顶墙钢管至少与三根支撑立杆用扣件连接牢固，U托自由端长度不大于200mm，且顶端必须垫木块；顶墙钢管竖向两步一道，纵向每三跨一道，支撑的最顶部和扫地杆处必须布置。
1.6后浇带处模板支撑设计保证后浇带两侧有两排立杆的独立支撑体系，纵向龙骨在伸出后浇带两侧两排立杆后延伸400mm断开，并在两边各加设两排立杆回顶，避免后浇带周边模板拆除时，形成结构悬挑对结构造成破坏。
后浇带部位两侧两排立杆范围内的模板及支撑必须待后浇带混凝土浇筑后其同条件试块强度达到100%，才能拆除底模及支撑，绝对严禁先拆后回顶。
