如何选择适用于接近或距离测量的超声波传感器

接近传感器的类型
接近传感器根据其工作原理和检测方法的不同，可以分为多种类型。

以下是一些常见的接近传感器类型：
1.电感式接近传感器：
-基于感应线圈的原理，当金属物体靠近时，感应线圈的电感发生变化，触发传感器。

常用于金属物体的检测。

2.超声波接近传感器：
-利用超声波的反射原理，通过发射和接收超声波来测量物体与传感器之间的距离。

适用于非金属物体的检测，具有较长的检测距离。

3.红外接近传感器：
-使用红外光束来检测物体的存在或离开。

当物体遮挡或反射光束时，传感器触发。

常用于近距离物体检测。

4.电容式接近传感器：
-通过测量物体与传感器之间的电容变化来判断物体的存在。

电容式传感器对非金属物体也具有较好的检测性能。

5.光电接近传感器：
-使用光电二极管（LED）发射光束，当物体阻挡或反射光束时，被光电二极管接收。

适用于检测透明物体或远距离的物体。

6.微波接近传感器：
-利用微波信号的反射和散射来检测物体的位置。

微波传感器适用于一些特殊环境，如高温、尘埃等。

7.磁性接近传感器：
-使用磁场感应原理，当磁性物体进入感应范围时，传感器触发。

常用于检测磁性物体的位置。

8.激光接近传感器：
-使用激光束来检测物体的存在或距离。

具有高精度和较长的检测距离，适用于一些精密的应用。

这些接近传感器类型在不同的应用场景中都有各自的优势和局限性。

选择合适的接近传感器取决于具体的应用需求、环境条件以及被检测物体的特性。

超声波传感器的使用说明书
一、产品概述
超声波传感器是一种利用超声波原理进行测距的装置，具有测量准确、反应速度快、抗干扰能力强等特点。

本产品适用于各种需要进行距离测量的场合，如机器人避障、物体定位、液位监测等。

二、产品特点
1. 高精度测量：采用先进的超声波发射和接收技术，能够实现高精度的距离测量，误差率小于1%。

2. 快速反应：产品具有快速的信号处理速度和反应时间，能够在短时间内获取准确的测量结果。

3. 抗干扰能力强：采用特殊的信号处理技术，能够有效地减少电磁干扰、环境噪声等因素对测量结果的影响。

4. 易于安装：产品体积小，重量轻，易于安装和调试。

三、使用步骤
1. 安装传感器：将超声波传感器固定在需要测量的位置，确保传感器前方无遮挡物，并且传感器能够正常发射和接收超声波。

2. 连接电源：将超声波传感器的电源线连接到控制器或电源适配器上，确保电源稳定可靠。

3. 调试传感器：通过控制器或软件对超声波传感器进行参数设置和
调试，确保测量结果准确可靠。

4. 读取数据：通过控制器或软件读取超声波传感器的测量数据，根据需要进行数据处理和分析。

四、注意事项
1. 避免在高温、高湿度、高粉尘等恶劣环境下使用传感器。

2. 在安装传感器时，应避免在传感器前方放置金属等反射物，以免影响测量结果。

3. 在调试传感器时，应按照说明书上的参数进行设置，不要随意更改参数。

4. 在读取数据时，应确保连接可靠，不要随意断开连接。

超声波传感器的设计与应用超声波传感器是一种能够使用超声波来检测、测量和感应物体的设备。

它通过发射超声波并接收其反射信号来确定物体的位置、距离和形状等信息。

超声波传感器具有精度高、反应快、无损检测等特点，因此在许多领域都有广泛的应用。

超声波传感器的设计主要包括传感器模块的选择和电路设计两个方面。

传感器模块通常由超声波发射器和接收器组成，发射器产生超声波信号，而接收器接收超声波的反射信号。

在模块选择时，需要考虑到工作频率、工作距离、角度范围、解析度、功耗等因素。

对于不同的应用场景，需要选择适合的传感器模块。

在电路设计方面，超声波传感器通常需要一定的信号处理电路来提取出物体反射的超声波信号。

常用的信号处理电路包括放大电路、滤波电路和模数转换电路等。

放大电路可以增强传感器模块接收到的超声波信号，提高传感器的灵敏度。

滤波电路可以滤除噪声和干扰信号，提高传感器的信噪比。

模数转换电路可以将模拟信号转换为数字信号，便于后续处理和分析。

1.距离测量：超声波传感器可以测量物体与传感器之间的距离，例如测量停车场停车位的空余情况，或者测量液位传感器中液体的高度等。

2.避障与导航：超声波传感器可以用于机器人、车辆等设备的避障与导航，通过检测前方障碍物的距离和位置，实现自动避障和导航功能。

3.物体检测与定位：超声波传感器可以用于检测物体的存在和位置，例如在自动售货机中检测货物是否准备就绪，或者在工业生产中定位物体的位置等。

4.流量检测与控制：超声波传感器可以用于测量流体的流速和流量，例如在水处理设备中测量供水管道中的水流量，或者在油气管道中测量油气的流速等。

5.目标追踪与监控：超声波传感器可以用于追踪和监控目标的位置和活动，例如在安防系统中监控人员和车辆的活动，或者在无人机中实现目标跟踪和拍摄等。

综上所述，超声波传感器的设计与应用是一个多领域的综合应用，不仅需要合理选择传感器模块，还需要设计合适的电路和信号处理方法。

通过合理设计和应用，超声波传感器可以在很多领域实现快速、准确的检测和测量。

压电式超声波传感器简介压电式超声波传感器是一种常用于测量距离、检测目标位置以及检测物体存在的传感器。

它利用压电效应来产生超声波，并通过测量超声波的回波来实现测量和检测的功能。

本文将介绍压电式超声波传感器的工作原理、特点、应用以及一些常见问题。

工作原理压电式超声波传感器的工作原理基于压电效应和超声波的传播。

压电材料在受到外力作用时会发生形变并产生电荷，这被称为压电效应。

超声波是一种高频声波，是由压电材料振动产生的。

当压电材料振动时，它会产生超声波并向外传播。

当超声波遇到目标物体或障碍物时，会发生回波并被传感器接收到。

传感器通过测量回波的时间延迟来计算出目标物体与传感器之间的距离。

特点高精度测量压电式超声波传感器具有高精度的测量能力。

它可以实现毫米级的距离测量，并且具有较高的测量精度。

这使得压电式超声波传感器在需要精确测量距离的应用领域得到广泛应用。

非接触式测量压电式超声波传感器是一种非接触式的测量技术。

它可以在不接触目标物体的情况下进行测量，并且对目标物体没有干扰。

这使得它非常适用于需要远程测量或对目标物体表面不能有实际接触的应用。

宽工作范围压电式超声波传感器具有宽工作范围的特点。

它可以在不同的环境条件下正常工作，包括室内和室外环境。

不受光照、温度和湿度等因素的影响，可以稳定准确地进行测量。

多功能应用压电式超声波传感器可以应用于多个领域。

它可以用于测量距离、检测目标位置、避障、流量测量等。

在工业自动化、机器人、车辆导航等领域都有广泛的应用。

应用距离测量压电式超声波传感器广泛应用于距离测量领域。

它可以测量目标物体与传感器之间的距离，并提供精确的测量结果。

距离测量应用包括机器人导航、自动驾驶、车辆倒车辅助等。

避障检测压电式超声波传感器也可以用于避障检测。

在自动化设备或机器人中，传感器可以用来检测障碍物的存在，从而避免碰撞或损坏。

它在制造业、仓储物流等领域起着重要的作用。

流量测量压电式超声波传感器还可以用于流量测量。

接近传感器的选型和检测接近传感器的选型：对于不同的材质的检测体和不同的检测距离，应选用不同类型的接近传感器，以使其在系统中具有高的性能价格比，为此在选型中应遵循以下原则：1.当检测体为金属材料时：应选用高频振荡型接近传感器，该类型接近传感器对铁镍、A3钢类检测体检测最灵敏。

对铝、黄铜和不锈钢类检测体，其检测灵敏度就低。

2.当检测体为非金属材料时：应选用电容型接近传感器，如木材、纸张、塑料、玻璃和水等。

3.金属体和非金属要进行远距离检测和掌握时：应选用光电型接近传感器或超声波型接近传感器。

4.当检测体金属但灵敏度要求不高时：可选用价格低廉的磁性接近传感器或霍尔式接近传感器。

接近传感器选型的要素：①检测类型：放大器内藏型、放大器分别型；②形状：圆形、方形、凹槽型；③检测距离：以mm为单位；④检测物体：铁、钢、铜、铝、塑料、水、纸等；⑤工作电源：直流、沟通、交直流通用；⑥输出形态：常开（NO）、常闭（NC）；⑦输出方式：两线式、三线式（NPN、PNP）；⑧屏蔽、非屏蔽；⑨导线引出型、接插件式、接插件中继式；⑩应答频率：一秒钟能检测几个物体接近传感器的检测：释放距离的测定：当动作片由正面离开接近传感器的感应面，开关由动作转为释放时，测定动作片离开感应面的最大距离。

回差H的测定：最大动作距离和释放距离之差的肯定值。

动作频率测定：用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整开关感应面和动作片间的距离，约为开关动作距离的80%左右，转动圆盘，依次使动作片靠近接近传感器，在圆盘主轴上装有测速装置，开关输出信号经整形，接至数字频率计。

此时启动电机，逐步提高转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出开关的动作频率。

重复精度测定：将动作片固定在量具上，由开关动作距离的120%以外，从开关感应面正面靠近开关的动作区，运动速度掌握在0.1mm/s上。

当开关动作时，读出量具上的读数，然后退出动作区，使开关断开。

超声波传感器的使用方法和测距准确度超声波传感器是一种常用的测距设备，它利用了声波在空气中传播的特性来测量距离。

在工业自动化、智能家居和机器人等领域，超声波传感器被广泛应用。

本文将介绍超声波传感器的使用方法和测距准确度，以帮助读者更好地了解和应用这种传感技术。

一、超声波传感器的工作原理超声波传感器通过发射超声波脉冲并接收反射回来的声波来测量距离。

其工作原理基于声波在空气中传播的速度是已知的，因此可以通过测量声波的往返时间来计算距离。

传感器的发射器发射超声波脉冲，然后等待接收到反射波的时间，通过测量时间间隔就可以得到距离。

二、超声波传感器的使用方法超声波传感器的使用非常简单，只需连接至相应的电路和控制器。

在测距前，用户需要进行以下几个步骤：1. 确定适当的超声波传感器型号：超声波传感器有多种不同型号和规格可供选择，因此用户需要根据实际需求选择适合的型号。

一般来说，传感器的功耗、测距范围和精度是需要考虑的重要因素。

2. 连接电源和信号线：超声波传感器通常需要接入电源和信号线，以便传输测距数据和控制信号。

用户需要根据传感器的规格和要求，正确连接相应的线缆。

3. 安装传感器：根据实际应用场景，用户需要将超声波传感器正确安装在测距的目标物体附近。

要保证传感器与目标物体之间没有遮挡物，以充分发挥传感器的功能。

4. 数据采集和处理：连接超声波传感器后，用户可以通过相应的控制器或电路板来采集和处理传感器输出的数据。

一般情况下，用户可以将测距数据用数字设备进行显示或存储，也可以通过编程实现更复杂的功能。

三、超声波传感器的测距准确度超声波传感器的测距准确度是使用者非常关注的一个重要指标。

其测距准确度主要受到以下几个因素的影响：1. 传感器频率：超声波传感器的频率决定了其测距能力的上限。

一般来说，频率越高，传感器的测距精度越高。

但是高频的传感器通常功耗也较高，因此需要根据实际需求权衡测距范围和功耗。

2. 目标物体的特性：不同的目标物体对超声波的反射能力不同，这也会影响传感器的测距准确度。

超声波测距系统的设计引言：一、硬件设计：1.选择传感器：超声波传感器是测距系统的核心部件，通常采用脉冲法进行测量。

在选择传感器时，应考虑工作频率、测量范围、精度和稳定性等参数，并根据实际需求进行选择。

2.驱动电路设计：超声波传感器需要高频信号进行激励，设计驱动电路时需要根据传感器的工作要求来设计合适的电路，保证信号稳定且能够满足传感器的工作需求。

3.接收电路设计：超声波传感器产生的脉冲回波需要经过接收电路进行信号放大和滤波处理，设计接收电路时需要考虑信号放大的增益、滤波器的截止频率以及抗干扰能力等因素。

4.控制板设计：控制板是超声波测距系统中的核心控制器，负责控制测距过程、数据处理以及通信等功能。

在设计控制板时，应根据系统的要求选择合适的微控制器或单片机，并设计合理的电路布局和电源电路。

二、软件编程：1.驱动程序开发：根据传感器的规格书和数据手册，编写相应的驱动程序，实现对超声波传感器的激励和接收。

2.距离计算算法开发：通过测量超声波的往返时间来计算距离，根据声速和时间的关系进行距离计算，并根据实际情况对计算结果进行修正。

3.数据处理和显示：根据实际需求，对测量得到的距离进行处理，并将结果显示在合适的显示设备上，如LCD屏幕或计算机等。

4.数据通信：如果需要将测量结果传输至其他设备或系统，则需要编写相应的数据通信程序，实现数据的传输和接收。

三、系统测试与优化：1.测试传感器性能：测试测距系统的稳定性、精度和灵敏度等性能指标，根据测试结果对系统参数进行优化和调整。

2.系统校准：超声波测距系统可能受到环境温度、湿度和声速等因素的影响，需要进行校准以提高测量精度。

3.系统集成与实际应用：将超声波测距系统与实际应用场景进行集成，进行实际测试和验证。

总结：超声波测距系统的设计包括硬件设计和软件编程两个方面，其中硬件设计主要包括传感器选择、驱动电路设计和接收电路设计等；软件编程主要包括驱动程序开发、距离计算算法开发、数据处理和显示以及数据通信等。

超声波传感器选择要点、安全操作及保养规程1. 超声波传感器选择要点超声波传感器是一种常用于测量距离、检测物体等应用领域的传感器。

在选择超声波传感器时，以下几个要点需要注意：1.1 测量范围首先要确定所需测量的距离范围。

超声波传感器的测量范围可以从几厘米到几十米不等，因此需要根据具体应用需求选择适当的测量范围。

1.2 精度要求根据应用的精度要求选择超声波传感器。

一般来说，测量范围越大，精度可能会相对较低，因此需要根据实际需求权衡测量范围和精度。

1.3 工作频率超声波传感器的工作频率通常在几十kHz到几百kHz之间。

不同的工作频率适合不同的应用场景，因此需要根据具体的应用需求选择适当的工作频率。

1.4 输出类型超声波传感器的输出类型可以是模拟信号或数字信号。

需要根据接收设备的接口要求选择适当的输出类型。

1.5 环境要求考虑超声波传感器的使用环境，例如工作温度范围、耐震性能等因素，选择符合实际环境要求的超声波传感器。

2. 超声波传感器安全操作规程在使用超声波传感器时，需要注意以下安全操作规程：2.1 避免高强度超声波直接照射人体超声波传感器产生的高频声波有一定的能量，如果直接照射人体可能会对人体健康造成影响。

因此，在使用超声波传感器时，应避免将超声波直接照射人体部位。

2.2 避免长时间持续使用长时间持续使用超声波传感器可能导致传感器过热，影响其性能和寿命。

因此，在使用超声波传感器时，应控制使用时间，避免过长时间的连续使用。

2.3 防止传感器进水超声波传感器通常需要安装在合适的防水外壳中，以保护传感器内部的电子元件不受水分侵蚀。

在使用超声波传感器时，应确保传感器的外壳完好并且能够有效防止水分渗入。

2.4 避免使用高频超声波传感器对易燃物体进行检测高频超声波传感器可能对易燃物体产生一定的热量，因此在对易燃物体进行检测时，应尽量选择低频超声波传感器，以避免因超声波产生的热量导致危险。

2.5 避免在强电场或强磁场中使用超声波传感器是一种电子设备，会受到电磁干扰的影响。

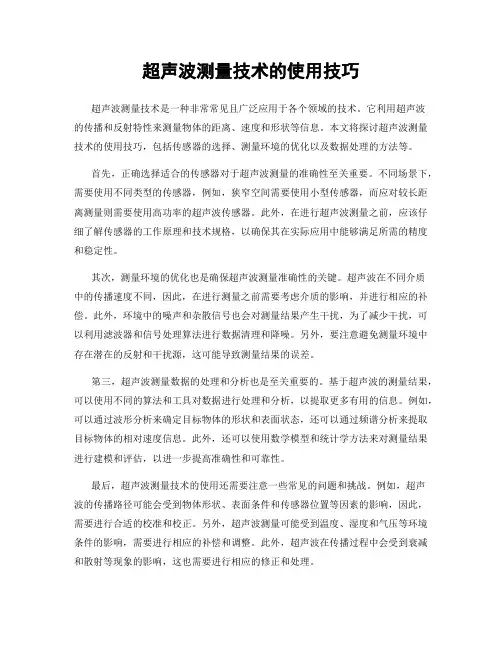

超声波测量技术的使用技巧超声波测量技术是一种非常常见且广泛应用于各个领域的技术。

它利用超声波的传播和反射特性来测量物体的距离、速度和形状等信息。

本文将探讨超声波测量技术的使用技巧，包括传感器的选择、测量环境的优化以及数据处理的方法等。

首先，正确选择适合的传感器对于超声波测量的准确性至关重要。

不同场景下，需要使用不同类型的传感器，例如，狭窄空间需要使用小型传感器，而应对较长距离测量则需要使用高功率的超声波传感器。

此外，在进行超声波测量之前，应该仔细了解传感器的工作原理和技术规格，以确保其在实际应用中能够满足所需的精度和稳定性。

其次，测量环境的优化也是确保超声波测量准确性的关键。

超声波在不同介质中的传播速度不同，因此，在进行测量之前需要考虑介质的影响，并进行相应的补偿。

此外，环境中的噪声和杂散信号也会对测量结果产生干扰，为了减少干扰，可以利用滤波器和信号处理算法进行数据清理和降噪。

另外，要注意避免测量环境中存在潜在的反射和干扰源，这可能导致测量结果的误差。

第三，超声波测量数据的处理和分析也是至关重要的。

基于超声波的测量结果，可以使用不同的算法和工具对数据进行处理和分析，以提取更多有用的信息。

例如，可以通过波形分析来确定目标物体的形状和表面状态，还可以通过频谱分析来提取目标物体的相对速度信息。

此外，还可以使用数学模型和统计学方法来对测量结果进行建模和评估，以进一步提高准确性和可靠性。

最后，超声波测量技术的使用还需要注意一些常见的问题和挑战。

例如，超声波的传播路径可能会受到物体形状、表面条件和传感器位置等因素的影响，因此，需要进行合适的校准和校正。

另外，超声波测量可能受到温度、湿度和气压等环境条件的影响，需要进行相应的补偿和调整。

此外，超声波在传播过程中会受到衰减和散射等现象的影响，这也需要进行相应的修正和处理。

综上所述，超声波测量技术在各个领域中都扮演着重要的角色，但使用时需要注意传感器选择、测量环境的优化、数据处理和分析等方面的技巧。

一、超声波测距原理超声波测距原理是通过超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播时碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为V ,而根据计时器记录的测出发射和接收回波的时间差△ t ,就可以计算出发射点距障碍物的距离S , 即：S = v • △ t / 2 ①这就是所谓的时间差测距法。

由于超声波也是一种声波，其声速C与温度有关，表1列出了几种不同温度下的声速。

在使用时，如果温度变化不大，则可认为声速是基本不变的。

常温下超声波的传播速度是334米/秒,但其传播速度V易受空气中温度、湿度、压强等因素的影响，其中受温度的影响较大，如温度每升高1 C ,声速增加约0.6米/ 秒。

如果测距精度要求很高，则应通过温度补偿的方法加以校正（本系统正是采用了温度补偿的方法）。

已知现场环境温度T时，超声波传播速度V的计算公式为：V = 331.45 + 0.607T ②、系统硬件电路设计图2超声波测距仪系统框图基于单片机的超声波测距仪框图如图2所示。

该系统由单片机定时器产生40KHZ勺频率信号、超声波传感器、接收处理电路和显示电路等构成。

单片机是整个系统的核心部件，它协调和控制各部分电路的工作。

工作过程：开机，单片机复位，然后控制程序使单片机输出载波为40kHz的10个脉冲信号加到超声波传感器上，使超声波发射器发射超声波。

当第一个超声波脉冲群发射结束后，单片机片内计数器开始计数，在检测到第一个回波脉冲的瞬间，计数器停止计数，这样就得到了从发射到接收的时间差△ t;根据公式①、②计算出被测距离，由显示装置显示出来。

下面分别介绍各部分电路：1 、超声波发射电路超声波发射电路如图3所示，89C51通过外部引脚P1.0输出脉冲宽度为250卩s , 40kHz的10个脉冲串通过超声波驱动电路以推挽方式加到超声波传感器而发射出超声波。

由于超声波的传播距离与它的振幅成正比，为了使测距范围足够远,可对振荡信号进行功率放大后再加在超声波传感器上。
