超声波发射电路模块
第8页/共18页
发射模块工作原理
发射电路主要由反向器74LS04和超声波发射换能器T组成， 单片机P1.0端口输出的40 KHz方波信号一路经反向器后送 到超声波换能器的一个电极，另一路经两级反向器后送到 超声波华能器的另一个电极。用这种推挽形式将方波信号 加到超声波换能器两端，可以提高超声波的发射强度。输 出端采用两个反向器并联，用以提高驱动能力。上拉电阻 R10,R11一方面可以提高反向器74LS04输出高电平的驱动 能力，另一方面可以增加超声波换能器的阻尼效果，缩短 其自由振荡的时间。
第13页/共18页
超声波发生子程序和接收中断程序
用单片机编程产生40kHz 方波，可用延时程序和循环语句实现。先定 义一个延时函数delays()，然后可用for 语句循环，并且循环一次同 时改变方波输出口的电平高低，从而产生方波。部分程序如下： void delays() {} //延时函数 void main() {for(a=0；a<200；a++) //产生100 个40KHz 的方波 {P36=!P36； //每循环一次，输出引脚取反 delays() ； } }
第4页/共18页
超声波信号的检测与处理
第5页/共18页
单片机系统及显示电路模块
第6页/共18页
显示模块工作原理
单片机采用AT89C51，采用12MHz高精度的晶振， 以获得较稳定时钟频率，减小测量误差。单片机 用P1.0端口输出超声波换能器所需的40kHz的方波 信号，利用外中断0口监测超声波接收电路输出的 返回信号。显示电路采用简单实用的4位共阳LED 数码管，段码用74LS244驱动，位码用PNP三极管 8550驱动。
超声波发射电路模块
第8页/共18页
发射模块工作原理
发射电路主要由反向器74LS04和超声波发射换能器T组成， 单片机P1.0端口输出的40 KHz方波信号一路经反向器后送 到超声波换能器的一个电极，另一路经两级反向器后送到 超声波华能器的另一个电极。用这种推挽形式将方波信号 加到超声波换能器两端，可以提高超声波的发射强度。输 出端采用两个反向器并联，用以提高驱动能力。上拉电阻 R10,R11一方面可以提高反向器74LS04输出高电平的驱动 能力，另一方面可以增加超声波换能器的阻尼效果，缩短 其自由振荡的时间。
第13页/共18页
超声波发生子程序和接收中断程序
用单片机编程产生40kHz 方波，可用延时程序和循环语句实现。先定 义一个延时函数delays()，然后可用for 语句循环，并且循环一次同 时改变方波输出口的电平高低，从而产生方波。部分程序如下： void delays() {} //延时函数 void main() {for(a=0；a<200；a++) //产生100 个40KHz 的方波 {P36=!P36； //每循环一次，输出引脚取反 delays() ； } }
第4页/共18页
超声波信号的检测与处理
第5页/共18页
单片机系统及显示电路模块
第6页/共18页
显示模块工作原理
单片机采用AT89C51，采用12MHz高精度的晶振， 以获得较稳定时钟频率，减小测量误差。单片机 用P1.0端口输出超声波换能器所需的40kHz的方波 信号，利用外中断0口监测超声波接收电路输出的 返回信号。显示电路采用简单实用的4位共阳LED 数码管，段码用74LS244驱动，位码用PNP三极管 8550驱动。
超声波传感器课件
数据处理与分析
使用相关软件对采集 到的数据进行处理和 分析。
数据处理与分析
数据清洗
去除异常值和噪声，确 保数据质量。
数据转换
将原始数据转换为更易 于分析的格式或图表。
数据分析
根据实验目的，对数据 进行统计分析或趋势分
析。
结果解释与结论
根据分析结果，得出结 论并解释实验现象。
06
问题与解答
常见问题及解决方案
02
03
04
工业自动化
用于检测生产线上的物体位置 和距离，实现自动化控制和定
位。
机器人技术
用于机器人导航、避障和定位 ，提高机器人的智能和自主性
。
医疗诊断
用于检测人体内部器官和病变 ，如超声成像和胎儿监测。
环境ห้องสมุดไป่ตู้测
用于检测空气污染、水质污染 等环境问题，实现环境监测和
保护。
02
超声波传感器的设计与制 造
气体检测
超声波传感器能够检测空气中的有害气体和粉尘，如一氧化碳、二氧化硫、PM2.5等。这对于保障公共安全和预 防环境污染具有重要意义。
工业自动化与智能制造
机器人定位
在工业自动化生产线上，超声波传感器常用于机器人的定位和避障。通过向目标物体发射超声波并接 收回声信号，机器人可以精确地判断出目标物体的距离和位置，从而实现高效、精准的操作。
VS
新工艺
新型工艺如纳米压印、光刻技术等在超声 波传感器的制造中得到应用，这些新工艺 能够实现更精细的加工和更高的集成度， 提高传感器的分辨率和响应速度。
多功能化与集成化的发展
多功能化
超声波传感器正朝着多功能化的方向发展， 除了基本的检测功能外，还集成了温度、湿 度、压力等多种传感器，实现多参数的检测 和监控。
《超声波式传感器》课件
线路板和控制芯片
传感器上的线路板和控制芯片负责信号处理和数据传输。
优缺点分析
优点
非接触式，精度高，测量范围广。
缺点
受环境因素影响，检测路线受限。
应用实例
航空天领域
超声波式传感器用于飞机导航系 统和无人机避障。
工业自动化
超声波式传感器用于物体检测和 测距。
消费电子
超声波式传感器用于手势识别和 智能家居控制。

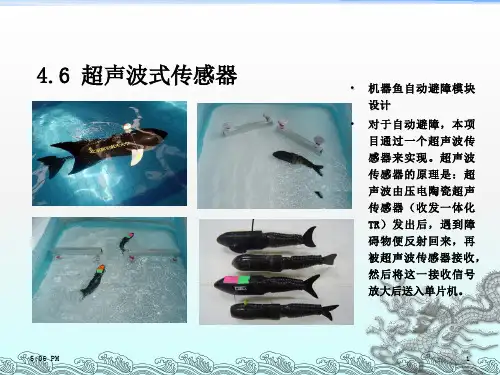

超声波式传感器

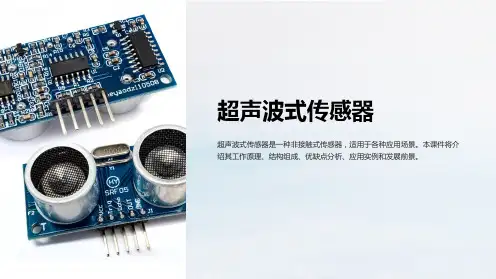

超声波式传感器是一种非接触式传感器，适用于各种应用场景。本课件将介 绍其工作原理、结构组成、优缺点分析、应用实例和发展前景。
介绍
1 什么是超声波式传感器
超声波式传感器利用超声波的发射和接收来测量距离和探测物体的位置。
2 常见的应用场景
超声波式传感器广泛应用于航空航天、工业自动化和消费电子等领域。
发展前景
1 技术不断革新
超声波式传感器的技术不断发展，性能不断提升。
2 应用领域不断拓展
超声波式传感器在医疗、安防等领域有着广泛的应用前景。
3 市场需求增长
随着智能设备的普及，对超声波式传感器的需求不断增长。
总结
1 超声波式传感器的应用前景广阔
在不同领域都有着无限的可能性。
2 发展潜力巨大
随着技术的不断进步，超声波式传感器有望 成为未来重要的技术发展领域的代表之一。
工作原理
1 超声波的发射和接收
传感器通过发射超声波脉冲并接收反射回来的信号来计算距离。
2 时间测量和距离计算
传感器测量超声波的往返时间，并根据声速计算出物体与传感器之间的距离。
结构组成
超声波传感器的主体结构
传感器主体通常由外壳、传感器元件和连接线组成。
超声波测距精选PPT演示文稿
19
距离计算
距离计算公式： D=S/2=(V×t)/2
20
开始
系统初始化 发送超声波 等待发射超声波
计算距离 显示结果
21
重新开始
初始化
超声测距器单片机程序
/*--------------------------------------
MCU AT89C51 XAL 12MHz
--------------------------------------*/
❖ uchar tab2[]={0x01,0x02,0x04,0x08,};
❖ extern void cs_t(void);
❖ extern void delay(uint);
❖ data uchar dispram[5];
❖ void dΒιβλιοθήκη splay()❖ { int j;
❖ for(j=0;j<=3;j++)
❖ {P0=tab1[dispram[j]];
❖
P2=tab2[j];delay(2);
❖
}
❖
}
❖ data uchar testok;
22
主程序
❖ void main(void) ❖{ ❖ data uint i; ❖ data ulong time; ❖ P0 = 0xff; /*初始化*/ ❖ P2 = 0xff; ❖ TMOD = 0x11; /*工作方式选择*/ ❖ IE = 0x80; /*CPU开中断*/ ❖ while (1) ❖{ ❖ cs_t(); /*产生 40KHz的方波*/ ❖ delay(1); ❖ testok = 0; ❖ EX0 = 1; /*开外部中断0 */ ❖ ET0 = 1; /*开定时/计数器0 */ ❖ while(!testok) display(); ❖
距离计算
距离计算公式： D=S/2=(V×t)/2
20
开始
系统初始化 发送超声波 等待发射超声波
计算距离 显示结果
21
重新开始
初始化
超声测距器单片机程序
/*--------------------------------------
MCU AT89C51 XAL 12MHz
--------------------------------------*/
❖ uchar tab2[]={0x01,0x02,0x04,0x08,};
❖ extern void cs_t(void);
❖ extern void delay(uint);
❖ data uchar dispram[5];
❖ void dΒιβλιοθήκη splay()❖ { int j;
❖ for(j=0;j<=3;j++)
❖ {P0=tab1[dispram[j]];
❖
P2=tab2[j];delay(2);
❖
}
❖
}
❖ data uchar testok;
22
主程序
❖ void main(void) ❖{ ❖ data uint i; ❖ data ulong time; ❖ P0 = 0xff; /*初始化*/ ❖ P2 = 0xff; ❖ TMOD = 0x11; /*工作方式选择*/ ❖ IE = 0x80; /*CPU开中断*/ ❖ while (1) ❖{ ❖ cs_t(); /*产生 40KHz的方波*/ ❖ delay(1); ❖ testok = 0; ❖ EX0 = 1; /*开外部中断0 */ ❖ ET0 = 1; /*开定时/计数器0 */ ❖ while(!testok) display(); ❖
超声波传感器-PPT课件.ppt
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么

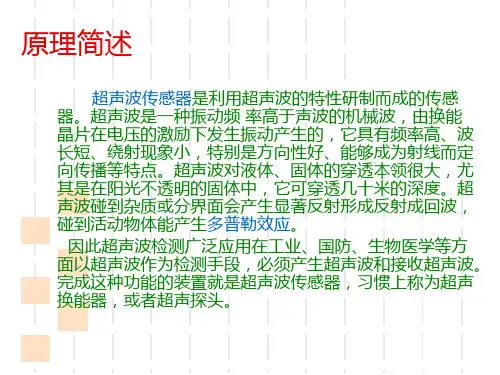

原理简述
超声波传感器是利用超声波的特性研制而成的传感 器。超声波是一种振动频 率高于声波的机械波，由换能 晶片在电压的激励下发生振动产生的，它具有频率高、波 长短、绕射现象小，特别是方向性好、能够成为射线而定 向传播等特点。超声波对液体、固体的穿透本领很大，尤 其是在阳光不透明的固体中，它可穿透几十米的深度。超 声波碰到杂质或分界面会产生显著反射形成反射成回波， 碰到活动物体能产生多普勒效应。
超声波传感器主要采用直接反射式的检测模式。位于传 感器前面的被检测物通过将发射的声波部分地发射回传感 器的接收器，从而使传感器检测到被测物。
在工业方面，超声波的典型应用是对金属的无损探伤和 超声波测厚两种。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
压电式超声波接收器是有时就用同一个换能兼做发生和 接受器两种用途。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
压电陶瓷芯片
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
超 声 波 流 量 计 现 场 使 用
石料测量
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
原理简述
超声波传感器是利用超声波的特性研制而成的传感 器。超声波是一种振动频 率高于声波的机械波，由换能 晶片在电压的激励下发生振动产生的，它具有频率高、波 长短、绕射现象小，特别是方向性好、能够成为射线而定 向传播等特点。超声波对液体、固体的穿透本领很大，尤 其是在阳光不透明的固体中，它可穿透几十米的深度。超 声波碰到杂质或分界面会产生显著反射形成反射成回波， 碰到活动物体能产生多普勒效应。
超声波传感器主要采用直接反射式的检测模式。位于传 感器前面的被检测物通过将发射的声波部分地发射回传感 器的接收器，从而使传感器检测到被测物。
在工业方面，超声波的典型应用是对金属的无损探伤和 超声波测厚两种。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
压电式超声波接收器是有时就用同一个换能兼做发生和 接受器两种用途。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
压电陶瓷芯片
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
超 声 波 流 量 计 现 场 使 用
石料测量
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
《超声波传感器》课件 (2)
机器人技术
超声波传感器被用于机器人导航和障碍物避免， 使机器人能够感知周围环境并做出相应的动作。
安防监控
超声波传感器可用于安防监控系统，如入侵检测、 人员计数和距离报警等方面。
超声波传感器的优点
1 非接触式测量
2 高精度
超声波传感器能够在非接触状态下进行测量， 不会对目标物造成损害。
超声波传感器具有高精度的测量能力，能够 实现毫米级的测距精度。
《超声波传感器》PPT课 件 (2)

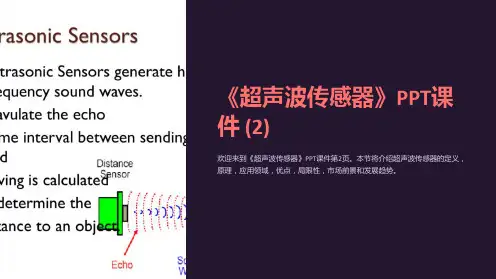

欢迎来到《超声波传感器》PPT课件第2页。本节将介绍超声波传感器的定义， 原理，应用领域，优点，局限性，市场前景和发展趋势。
