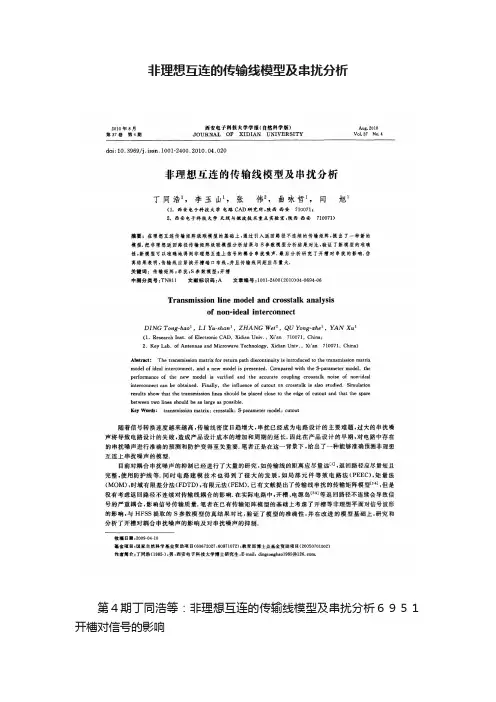

非理想互连的传输线模型及串扰分析第４期丁同浩等：非理想互连的传输线模型及串扰分析６９５１开槽对信号的影响在电路中，电流总是流经阻抗最小的路径，当信号频率处于百兆赫甚至更高频率时，阻抗表现为感性，为使信号感受的阻抗最小，信号返回电流总是紧挨着传输线流回源端．如图１（ａ）所示，当传输线跨过开槽，为使回路阻抗最小，信号返回电流将沿着开槽边缘流回源端，增加了如式（１）所示的开槽电感［１０－１１］，Ｄ为传输线与槽端的距离，Ⅳ为传输线宽度．如图１（ｂ）所示，理想信号由跨过开槽的传输线传送到接收端，增加的额外电感滤除了信号的一部分高频分量，减缓了边沿变化率，使输出信号曲线变得平滑．Ｌｍ≈５Ｄｌｎ（Ｄ／ｗ）（１）（ａ）传输线跨过开槽时间／ｎｓ（ｂ）输入输出信号图１传输线跨过开槽示意图与驱动端争接收端的输入输出信号由式（１）可知，减小传输线与开槽边缘的距离可以减小开槽电感，从而减小开槽对信号波形的影响，并且开槽宽度几乎不影响传输线的回路电感．使用ＡｎｓｏｆｔＨＦＳＳ提取的开槽平面电流分布如图２所示．为减小回路阻抗，平面上电流沿着开槽的边缘流回源端，频率越高，开槽边缘的电流密度越大，因此当两条高频传输线同时跨过开槽时，两条传输线的返回电流将流经开槽返回源端，大量的返回电流在开槽边缘产生强耦合，一条传输线的能量通过开槽传送到另一条传输线上，此时即使传输线间距达到６倍线图２传输线跨过开槽平面的返回电流分布图宽，产生的耦合依然很大，导致传输线产生严重的串扰噪声．２非理想返回路径串扰的传输矩阵模型传输线的传输矩阵级联模型如图３所示，通过在开槽位置使用开槽集总模型对非理想返回路径传输线建模，引入了非理想返回路径对传输线耦合串扰噪声的影响．在传输矩阵级联模型的基础上，给出了信号串扰的传输函数，并且利用有理数近似拟合写出串扰的时域表达式．为了简化推导过程，假设两传输线对称的位于开槽两边，因此两传输线的等效单位长度电阻、电感和电容分别为ｒ，ｌ，Ｃ，互感和互容为１。

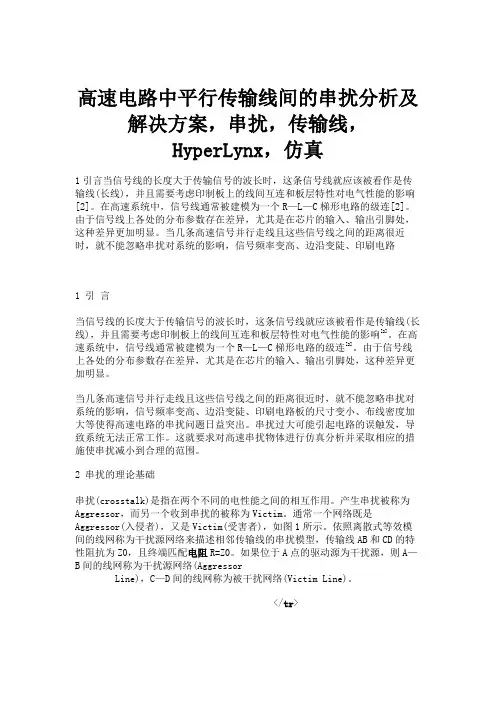

高速电路中平行传输线间的串扰分析及解决方案，串扰，传输线，HyperLynx，仿真1引言当信号线的长度大于传输信号的波长时，这条信号线就应该被看作是传输线(长线)，并且需要考虑印制板上的线间互连和板层特性对电气性能的影响[2]。
在高速系统中，信号线通常被建模为一个R—L—C梯形电路的级连[2]。
由于信号线上各处的分布参数存在差异，尤其是在芯片的输入、输出引脚处，这种差异更加明显。
当几条高速信号并行走线且这些信号线之间的距离很近时，就不能忽略串扰对系统的影响，信号频率变高、边沿变陡、印刷电路1 引言当信号线的长度大于传输信号的波长时，这条信号线就应该被看作是传输线(长线)，并且需要考虑印制板上的线间互连和板层特性对电气性能的影响[2]。
在高速系统中，信号线通常被建模为一个R—L—C梯形电路的级连[2]。
由于信号线上各处的分布参数存在差异，尤其是在芯片的输入、输出引脚处，这种差异更加明显。
当几条高速信号并行走线且这些信号线之间的距离很近时，就不能忽略串扰对系统的影响，信号频率变高、边沿变陡、印刷电路板的尺寸变小、布线密度加大等使得高速电路的串扰问题日益突出。
串扰过大可能引起电路的误触发，导致系统无法正常工作。
这就要求对高速串扰物体进行仿真分析并采取相应的措施使串扰减小到合理的范围。
2 串扰的理论基础串扰(crosstalk)是指在两个不同的电性能之间的相互作用。
产生串扰被称为Aggressor，而另一个收到串扰的被称为Victim。
通常一个网络既是Aggressor(入侵者)，又是Victim(受害者)，如图1所示。
依照离散式等效模间的线网称为干扰源网络来描述相邻传输线的串扰模型，传输线AB和CD的特性阻抗为Z0，且终端匹配电阻R=Z0。
如果位于A点的驱动源为干扰源，则A—B间的线网称为干扰源网络(AggressorLine)，C—D间的线网称为被干扰网络(Victim Line)。
</tr>串扰是由同一PCB板上的2条信号线与地平面引起的，是2条信号线之间的耦合、信号线之间的互感和互容引起线上的噪声。
