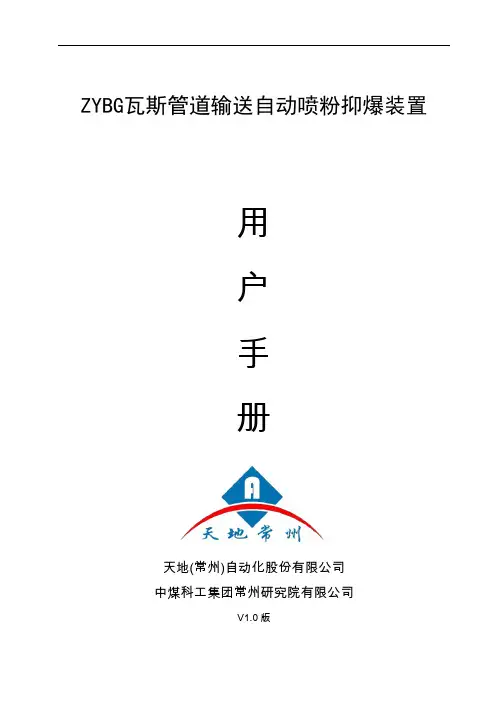

ZYBG瓦斯管道输送自动喷粉抑爆装置用户手册天地(常州)自动化股份有限公司中煤科工集团常州研究院有限公司V1.0版目录第一章装置简介第二章装置设备一、GHZ5紫外线火焰传感器二、ZYBG-18K矿用本安型管道抑爆控制器三、ZYBG-8Y矿用管道抑爆器四、KDY660/18B矿用隔爆兼本安型直流电源(Ia电源）第三章设备连接示意图第一章装置简介1、概述ZYBG瓦斯管道输送自动喷粉抑爆装置用于安装于有气体和粉尘爆炸危险的场所，当出现火源（如摩擦火花、撞击火花、静电火花、电气火花、内因火灾、外因火灾等）或发生爆炸事故时，由紫外日光盲火焰传感器（对火焰信号敏感，对矿灯灯光、白炽灯光、日光灯光不激发）及时探测到火源或爆炸火焰信号，通过控制器向抑爆器输出信号，迅速喷射出灭火剂，扑灭火源或爆炸火焰，将爆炸抑制在始发阶段起到阻断爆炸范围进一步扩大的作用。
装置具有自检、监控联网、级联等功能；整机响应时间短、动作灵敏、性能可靠、喷射迅速。
抑爆装置主要由火焰传感器、控制器、抑爆器、直流稳压电源、连接电缆及接线盒组成，具有整机响应时间短、动作灵敏、性能可靠、喷射迅速、灭火效果好、常压式储粉等特点，具备级联及状态监控通讯功能。
安全标志编号：MAB1403692、工作原理当火焰传感器检测到火焰时，通过控制器能在毫秒时间内启动抑爆器，抑爆器瞬间产生的高压气流将ABC干粉以极短的时间内向外喷射，形成物理屏障，抑制爆炸产生的火焰，阻止燃烧，进而扑灭火焰，减少受灾范围，保障煤矿人身和财产安全。
从传感器感受火焰信号，到控制器接受并激发，再到抑爆器响应后启动喷射，都在短短几十个毫秒内完成，实现真正意义的将灾害抑制在初发状态。
3、产品特点◆反应速度快，形成有效雾障的时间≤ 120ms；◆常压自产气式，及时喷出干粉扑灭火焰；◆8kg/12kg ABC干粉灭火剂能够更有效的形成抑爆屏障和扑灭火焰，达到抑燃抑爆效果；灭火效率高；无毒、无腐蚀、符合环保要求；◆提供设备工作状态信号，可在线检测；◆提供报警信号，与监控系统联网，远程报警、控制；◆可单套使用，也可多套联动，预防效果更好；◆产品为矿用本质安全型，防爆标志Exia I。
ZYBG瓦斯管道输送自动喷粉抑爆装置用户手册天地(常州)自动化股份有限公司中煤科工集团常州研究院有限公司V1.0版目录第一章装置简介第二章装置设备一、GHZ5紫外线火焰传感器二、ZYBG-18K矿用本安型管道抑爆控制器三、ZYBG-8Y矿用管道抑爆器四、KDY660/18B矿用隔爆兼本安型直流电源(Ia电源）第三章设备连接示意图第一章装置简介1、概述ZYBG瓦斯管道输送自动喷粉抑爆装置用于安装于有气体和粉尘爆炸危险的场所，当出现火源（如摩擦火花、撞击火花、静电火花、电气火花、内因火灾、外因火灾等）或发生爆炸事故时，由紫外日光盲火焰传感器（对火焰信号敏感，对矿灯灯光、白炽灯光、日光灯光不激发）及时探测到火源或爆炸火焰信号，通过控制器向抑爆器输出信号，迅速喷射出灭火剂，扑灭火源或爆炸火焰，将爆炸抑制在始发阶段起到阻断爆炸范围进一步扩大的作用。
装置具有自检、监控联网、级联等功能；整机响应时间短、动作灵敏、性能可靠、喷射迅速。
抑爆装置主要由火焰传感器、控制器、抑爆器、直流稳压电源、连接电缆及接线盒组成，具有整机响应时间短、动作灵敏、性能可靠、喷射迅速、灭火效果好、常压式储粉等特点，具备级联及状态监控通讯功能。
安全标志编号：MAB1403692、工作原理当火焰传感器检测到火焰时，通过控制器能在毫秒时间内启动抑爆器，抑爆器瞬间产生的高压气流将ABC干粉以极短的时间内向外喷射，形成物理屏障，抑制爆炸产生的火焰，阻止燃烧，进而扑灭火焰，减少受灾范围，保障煤矿人身和财产安全。
从传感器感受火焰信号，到控制器接受并激发，再到抑爆器响应后启动喷射，都在短短几十个毫秒内完成，实现真正意义的将灾害抑制在初发状态。
3、产品特点◆反应速度快，形成有效雾障的时间≤ 120ms；◆常压自产气式，及时喷出干粉扑灭火焰；◆8kg/12kg ABC干粉灭火剂能够更有效的形成抑爆屏障和扑灭火焰，达到抑燃抑爆效果；灭火效率高；无毒、无腐蚀、符合环保要求；◆提供设备工作状态信号，可在线检测；◆提供报警信号，与监控系统联网，远程报警、控制；◆可单套使用，也可多套联动，预防效果更好；◆产品为矿用本质安全型，防爆标志Exia I。

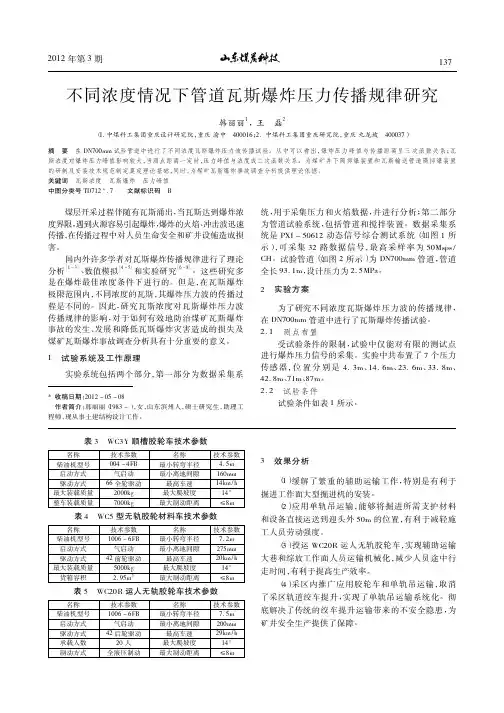

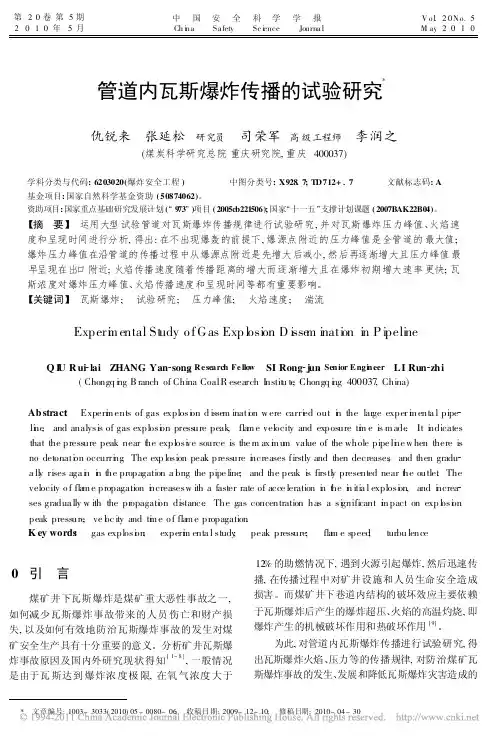

不同浓度情况下管道瓦斯爆炸压力传播规律研究韩丽丽1，王磊2（1．中煤科工集团重庆设计研究院，重庆渝中400016；2．中煤科工集团重庆研究院，重庆九龙坡400037）摘要在DN700mm 试验管道中进行了不同浓度瓦斯爆炸压力波传播试验。
从中可以看出，爆炸压力峰值与传播距离呈三次函数关系；瓦斯浓度对爆炸压力峰值影响较大，当测点距离一定时，压力峰值与浓度成二次函数关系。
为煤矿井下隔抑爆装置和瓦斯输送管道隔抑爆装置的研制及安装技术规范制定奠定理论基础，同时，为煤矿瓦斯爆炸事故调查分析提供理论依据。
关键词瓦斯浓度瓦斯爆炸压力峰值中图分类号TD712+．7文献标识码B煤层开采过程伴随有瓦斯涌出，当瓦斯达到爆炸浓度界限，遇到火源容易引起爆炸，爆炸的火焰、冲击波迅速传播，在传播过程中对人员生命安全和矿井设施造成损害。
国内外许多学者对瓦斯爆炸传播规律进行了理论分析［1－3］、数值模拟［4－5］和实验研究［6－8］。
这些研究多是在爆炸最佳浓度条件下进行的。
但是，在瓦斯爆炸极限范围内，不同浓度的瓦斯，其爆炸压力波的传播过程是不同的。
因此，研究瓦斯浓度对瓦斯爆炸压力波传播规律的影响，对于如何有效地防治煤矿瓦斯爆炸事故的发生、发展和降低瓦斯爆炸灾害造成的损失及煤矿瓦斯爆炸事故调查分析具有十分重要的意义。
1试验系统及工作原理实验系统包括两个部分，第一部分为数据采集系*收稿日期：2012－05－08作者简介：韩丽丽（1983－），女，山东滨州人，硕士研究生，助理工程师，现从事土建结构设计工作。
统，用于采集压力和火焰数据，并进行分析；第二部分为管道试验系统，包括管道和搅拌装置。
数据采集系统是PXI －50612动态信号综合测试系统（如图1所示），可采集32路数据信号，最高采样率为50Msps /CH 。
试验管道（如图2所示）为DN700mm 管道，管道全长93．1m ，设计压力为2．5MPa 。
2实验方案为了研究不同浓度瓦斯爆炸压力波的传播规律，在DN700mm 管道中进行了瓦斯爆炸传播试验。

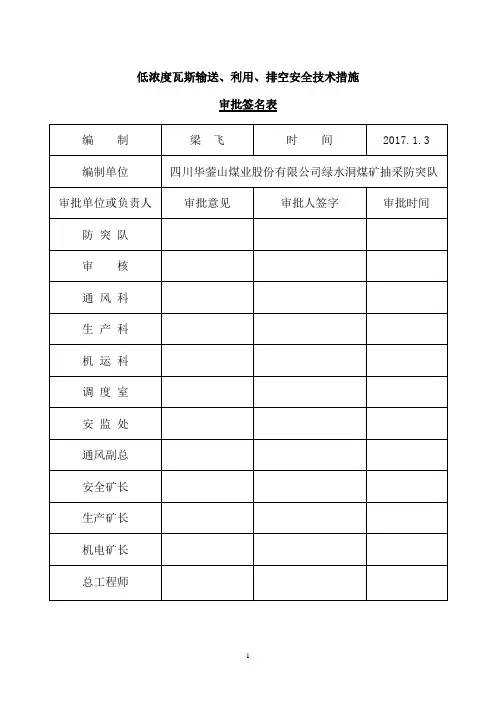

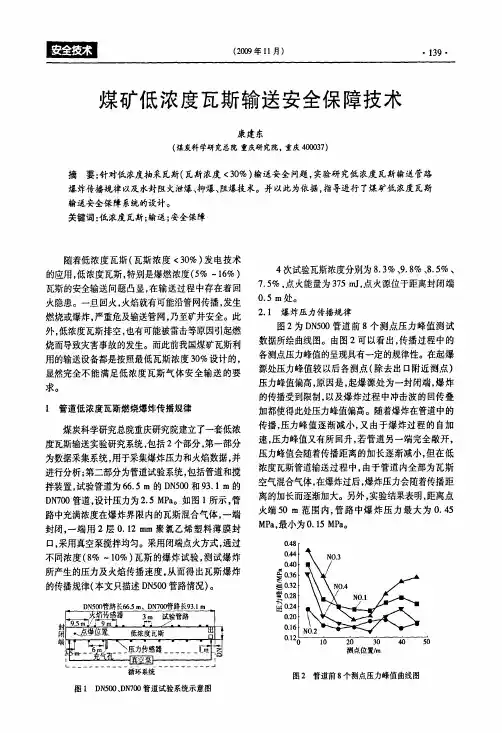

低浓度瓦斯输送、利用、排空安全技术措施审批签名表由于我矿瓦斯抽采浓度基本都在30%以下，为保障低浓度瓦斯输送、利用、排空的安全，特制定以下安全保障措施，希相关单位严格按措施执行。
一、基本要求1．在管道输送系统中靠近可能的火源点（发电机组、地面排空管口、自燃等）附近管道上，安设安全保护设施，确保管道输送安全。
2．在发电瓦斯输送管道系统中安设防逆流装置，防止抽采泵突然停泵而出现回流。
3．管道输送系统中不设置缓冲罐。
4．加压设备选择湿式压缩机。
5．抽采设备应选择湿式抽采泵。
6．正压输送时，输送压力不宜超过20kPa。
7．安设段管道及附件应能承受正压2.5MPa的压力，其它管道及附件应能承受正压1.0MPa、负压0.097MPa的压力。
8．管路安设尽量选用金属管道。
9．地面瓦斯输送管道采用埋地敷设，在管道进、出建筑物100m 范围内，应每隔25m左右接地1次，其接地电阻不应大于20Ω。

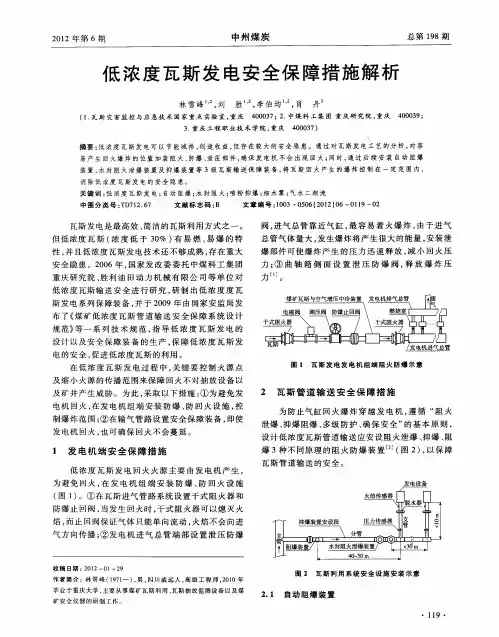

二、安全设施（一）内燃机瓦斯发电用管道输送要求1、在瓦斯发电用低浓度瓦斯管道输送安全保障设安设阻火泄爆、抑爆、阻爆三种不同原理的阻火防爆装置。
阻火泄爆装置选择水封阻火泄爆装置，抑爆装置可选择自动喷粉抑爆装置、细水雾输送抑爆装置和气水二相流输送抑爆装置中的一种，阻爆装置选择自动阻爆装置。
2、监控用火焰、压力传感器安装在支管上脱水器的两侧。
火焰传感器位于脱水器与发电机组之间，距离脱水器2m～3m；压力传感器位于脱水器与分管之间，距离脱水器1m～2m。
3、水封式阻火泄爆装置的安设位置距最远端支管的距离（沿管道轴向）应小于30m。
4、水封式阻火泄爆装置应能自动控制水位，确保其有效阻火的水封高度。
5、抑爆装置选用自动喷粉抑爆装置时，其安设位置距离最近的火焰传感器的距离（沿管道轴向）为40m～50m；选用细水雾输送抑爆装置或气水二相流输送抑爆装置时，其安装始端距水封阻火泄爆装置的距离不大于3m。
6、自动阻爆装置距抑爆装置末端的距离不大于10m。

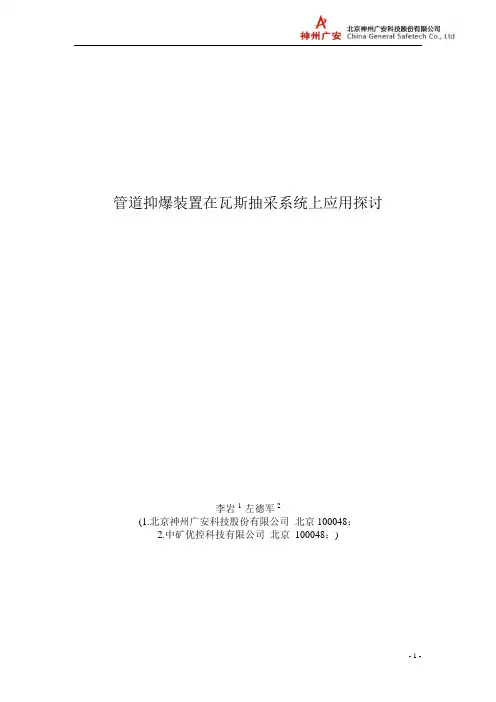

管道抑爆装置在瓦斯抽采系统上应用探讨李岩1 左德军2(1.北京神州广安科技股份有限公司北京100048；2.中矿优控科技有限公司北京100048；)摘要：通过对管道抑燃抑爆装置工作原理、响应时间、喷粉抑爆时间及管道爆炸危险点分析的研究，得出在瓦斯抽采系统中，抑爆装置最佳的安装位置和安装方式，从而抑制管道瓦斯爆炸灾害的扩大，为煤矿瓦斯抽采管道控制爆炸技术积累相关经验。
关键词：管道瓦斯爆炸瓦斯抽采主动抑燃抑爆研究类型：应用研究Abstract：Through the pipeline suppression combustion explosion suppression device works, the device response time, spray powder suppression time of explosion and pipeline explosion hazard point analysis, and find that the gas extraction system, explosion suppression device optimal installation location and installation , thereby inhibiting the pipeline gas explosion hazards expansion of coal mine gas drainage pipeline control explosive accumulation of technology related experience.Key words:Gas pipeline explosion，Gas extraction，Active suppression fire and explosionThesis：Application Research目录1 绪论....................................................................................................................... - 4 -2 抑爆装置的工作原理和组成............................................................................... - 4 -2.1 管道主动抑爆装置原理............................................................................. - 4 -2.2管道主动抑爆装置组成.............................................................................. - 6 -3 ZYBG抑爆装置技术特性.................................................................................... - 6 -3.1 GHYZ5矿用本安型火焰传感器 ............................................................... - 6 -3.2 KXH12矿用火焰控制器............................................................................ - 7 -3.3 ZYBG-12Y/8Y矿用本安型管道抑爆器 ................................................... - 7 -3.4 KDY127/12B矿用隔爆兼本质安全型直流电源 ...................................... - 8 -3.5 JHH-5本质安全型接线盒.......................................................................... - 8 -4抑爆装置安装位置选择........................................................................................ - 8 -5存在的问题.......................................................................................................... - 10 -6 结论..................................................................................................................... - 10 -1 绪论我国是世界产煤大国，多年来，煤炭产量一直居于世界前列，煤炭是我国的主要能源。

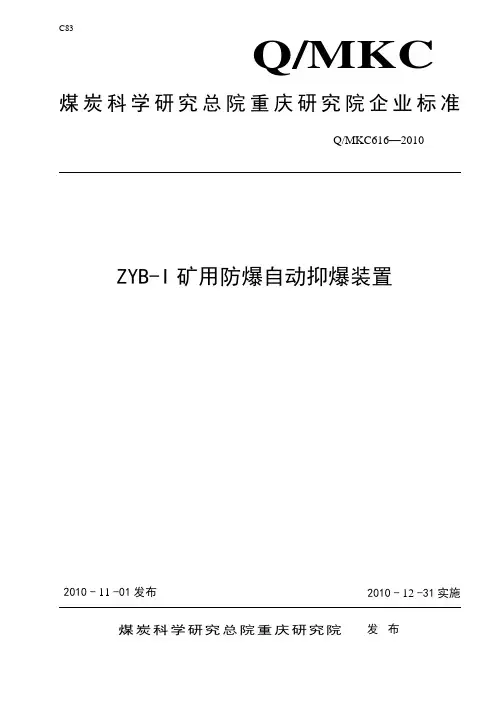

ZYB-I矿用防爆自动抑爆装置煤炭科学研究总院重庆研究院发布目次1 范围 (4)2 规范性引用文件 (4)3 定义 (4)4 型号与命名 (4)5 要求 (5)6 试验方法 (8)7 检验规则 (9)前言本标准按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》的要求进行编写。
请注意标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
本标准由煤炭科学研究总院重庆研究院提出。
本标准起草单位：煤炭科学研究总院重庆研究院本标准主要起草人：张延松、蒋红亮、薛少谦本标准于2010年12月01日首次发布本标准备案号：QB500000/ -201×ZYB-I矿用防爆自动抑爆装置1范围本标准规定了ZYB-I矿用防爆自动抑爆装置（以下简称抑爆装置）的型号规格、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于ZYB-I矿用防爆自动抑爆装置。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191—2008 包装储运图示标志GB 3836.1−2000 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.4−2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB/T 9969—2008 工业产品使用说明书总则GB/T 10111—2008 利用随机数髓子进行随机抽样的方法GB/T 13384—2008 机电产品包装通用技术条件GB/T18154—2000 监控式抑爆装置技术要求AQ 1043—2007 矿用产品安全标志标识MT/T 154.2−1996 煤矿用电气设备产品型号编制方法和管理办法。
3 定义抑爆装置依靠对火焰信息的探测，由燃气发生器药剂产生的气体，自动地把干粉快速喷撒到火焰面上，在甲烷类气体未完全参与燃烧前，将火焰扑灭，抑制燃烧、爆炸火焰传播的装置。

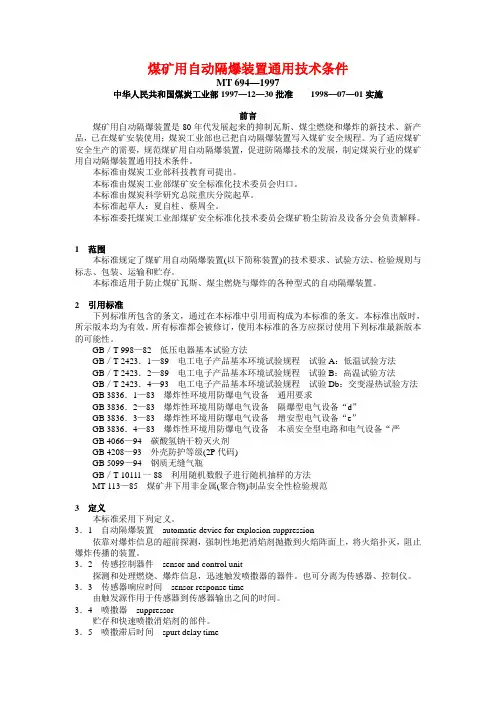

煤矿用自动隔爆装置通用技术条件MT 694—1997中华人民共和国煤炭工业部1997—12—30批准1998—07—01实施前言煤矿用自动隔爆装置是80年代发展起来的抑制瓦斯、煤尘燃烧和爆炸的新技术、新产品，已在煤矿安装使用；煤炭工业部也已把自动隔爆装置写入煤矿安全规程。
