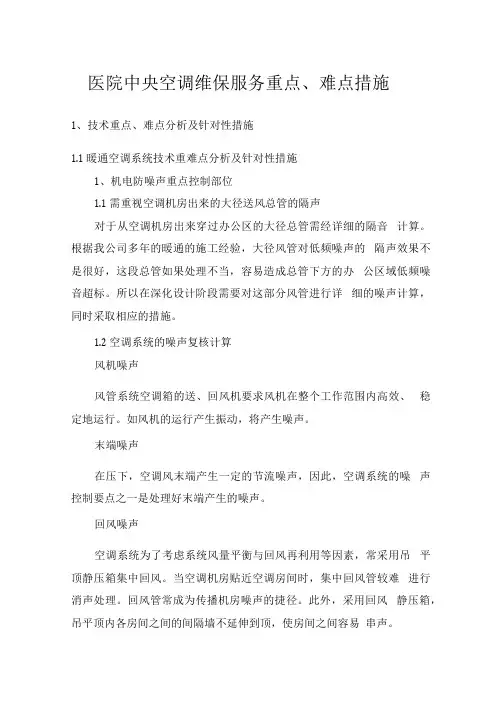

医院中央空调维保服务重点、难点措施1、技术重点、难点分析及针对性措施1.1暖通空调系统技术重难点分析及针对性措施1、机电防噪声重点控制部位1.1需重视空调机房出来的大径送风总管的隔声对于从空调机房出来穿过办公区的大径总管需经详细的隔音计算。
根据我公司多年的暖通的施工经验，大径风管对低频噪声的隔声效果不是很好，这段总管如果处理不当，容易造成总管下方的办公区域低频噪音超标。
所以在深化设计阶段需要对这部分风管进行详细的噪声计算，同时采取相应的措施。
1.2空调系统的噪声复核计算风机噪声风管系统空调箱的送、回风机要求风机在整个工作范围内高效、稳定地运行。
如风机的运行产生振动，将产生噪声。
末端噪声在压下，空调风末端产生一定的节流噪声，因此，空调系统的噪声控制要点之一是处理好末端产生的噪声。
回风噪声空调系统为了考虑系统风量平衡与回风再利用等因素，常采用吊平顶静压箱集中回风。
当空调机房贴近空调房间时，集中回风管较难进行消声处理。
回风管常成为传播机房噪声的捷径。
此外，采用回风静压箱，吊平顶内各房间之间的间隔墙不延伸到顶，使房间之间容易串声。
针对变风量空调系统的特殊性，我公司将在深化设计阶段，从噪声产生的源头出发，沿噪声的传播路径到各空调区域的末端，进行噪声的衰减、叠加等功能性复核计算，检测是否超标;针对计算的结果，就采取的消声措施与业主、设计进行协商，同时复核系统的阻力对空调系统的影响；做好样板层的施工和噪声功能检测，及早发现问题，避免大面积施工后造成的大量补救工作。
1.2空调水系统技术重难点分析及针对性措施1、空调水系统管路水力平衡的调试空调相对独立的水系统，如何保证和平衡各系统发挥应有的功能性效果是此处空调水系统招标的重点和难点内容。
其实最终调试出的大的功能性方面很难或者无法解决的问题，都是因为水系统的失调造成的。
对此，我们公司将在系统调试环节，选派工程实践经验丰富的调试管理团队，负责系统调试，在每一个单独系统调试，达到设计要求数据的前提下，组织联动调试，具体详见调试章节。

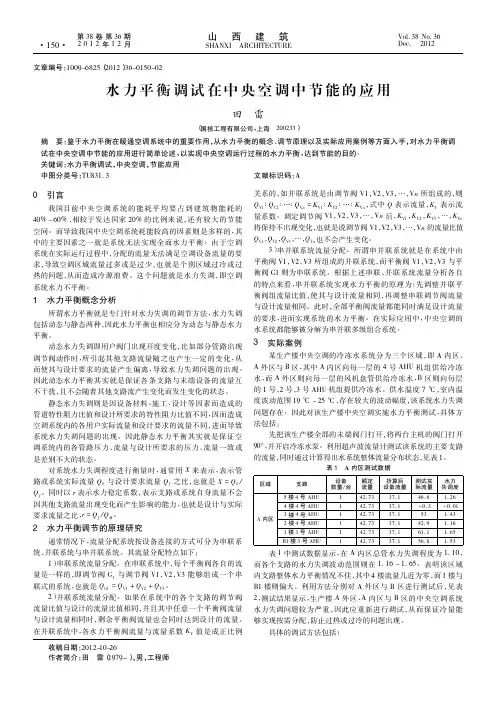

文章编号：1009-6825（2012）36-0150-02水力平衡调试在中央空调中节能的应用田雷（国核工程有限公司，上海200233）摘要：鉴于水力平衡在暖通空调系统中的重要作用，从水力平衡的概念、调节原理以及实际应用案例等方面入手，对水力平衡调试在中央空调中节能的应用进行简单论述，以实现中央空调运行过程的水力平衡，达到节能的目的。
关键词：水力平衡调试，中央空调，节能应用中图分类号：TU831．3文献标识码：A0引言我国目前中央空调系统的能耗平均要占到建筑物能耗的40% 60%，相较于发达国家20%的比例来说，还有较大的节能空间。
而导致我国中央空调系统耗能较高的因素则是多样的，其中的主要因素之一就是系统无法实现全面水力平衡。
由于空调系统在实际运行过程中，分配的流量无法满足空调设备流量的要求，导致空调区域流量过多或是过少，也就是个别区域过冷或过热的问题，从而造成冷源浪费。
这个问题就是水力失调，即空调系统水力不平衡。
1水力平衡概念分析所谓水力平衡就是专门针对水力失调的调节方法，水力失调包括动态与静态两种，因此水力平衡也相应分为动态与静态水力平衡。
动态水力失调即用户阀门出现开度变化，比如部分管路出现调节阀动作时，所引起其他支路流量随之也产生一定的变化，从而使其与设计要求的流量产生偏离，导致水力失调问题的出现。
因此动态水力平衡其实就是保证各条支路与末端设备的流量互不干扰，且不会随着其他支路流产生变化而发生变化的状态。
静态水力失调则是因设备材料、施工、设计等因素而造成的管道特性阻力比值和设计所要求的特性阻力比值不同，因而造成空调系统内的各用户实际流量和设计要求的流量不同，进而导致系统水力失调问题的出现。
因此静态水力平衡其实就是保证空调系统内的各管路压力、流量与设计所要求的压力、流量一致或是差别不大的状态。
对系统水力失调程度进行衡量时，通常用X来表示，表示管路或系统实际流量Q S与设计要求流量Q J之比，也就是X=Q S/ QJ。

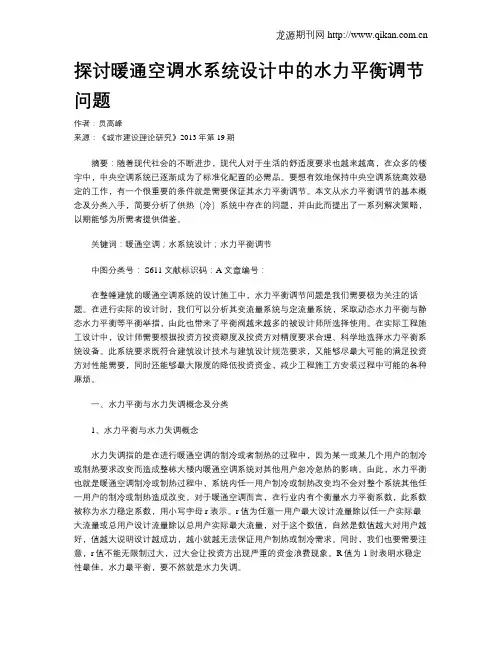

探讨暖通空调水系统设计中的水力平衡调节问题作者：员高峰来源：《城市建设理论研究》2013年第19期摘要：随着现代社会的不断进步，现代人对于生活的舒适度要求也越来越高，在众多的楼宇中，中央空调系统已逐渐成为了标准化配置的必需品。
要想有效地保持中央空调系统高效稳定的工作，有一个很重要的条件就是需要保证其水力平衡调节。
本文从水力平衡调节的基本概念及分类入手，简要分析了供热（冷）系统中存在的问题，并由此而提出了一系列解决策略，以期能够为所需者提供借鉴。
关键词：暖通空调；水系统设计；水力平衡调节中图分类号： S611文献标识码：A 文章编号：在整幢建筑的暖通空调系统的设计施工中，水力平衡调节问题是我们需要极为关注的话题。
在进行实际的设计时，我们可以分析其变流量系统与定流量系统，采取动态水力平衡与静态水力平衡等平衡举措，由此也带来了平衡阀越来越多的被设计师所选择使用。
在实际工程施工设计中，设计师需要根据投资方投资额度及投资方对精度要求合理、科学地选择水力平衡系统设备。
此系统要求既符合建筑设计技术与建筑设计规范要求，又能够尽最大可能的满足投资方对性能需要，同时还能够最大限度的降低投资资金，减少工程施工方安装过程中可能的各种麻烦。
一、水力平衡与水力失调概念及分类1、水力平衡与水力失调概念水力失调指的是在进行暖通空调的制冷或者制热的过程中，因为某一或某几个用户的制冷或制热要求改变而造成整栋大楼内暖通空调系统对其他用户忽冷忽热的影响。
由此，水力平衡也就是暖通空调制冷或制热过程中，系统内任一用户制冷或制热改变均不会对整个系统其他任一用户的制冷或制热造成改变。
对于暖通空调而言，在行业内有个衡量水力平衡系数，此系数被称为水力稳定系数，用小写字母 r 表示。
r值为任意一用户最大设计流量除以任一户实际最大流量或总用户设计流量除以总用户实际最大流量，对于这个数值，自然是数值越大对用户越好，值越大说明设计越成功，越小就越无法保证用户制热或制冷需求。

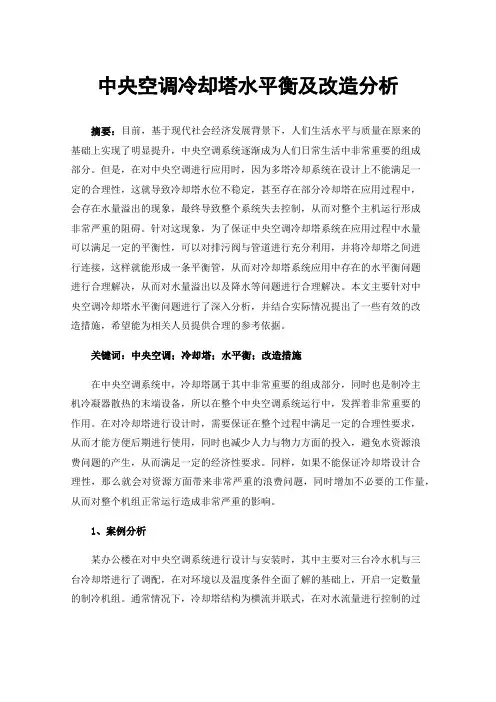

中央空调冷却塔水平衡及改造分析摘要：目前，基于现代社会经济发展背景下，人们生活水平与质量在原来的基础上实现了明显提升，中央空调系统逐渐成为人们日常生活中非常重要的组成部分。
但是，在对中央空调进行应用时，因为多塔冷却系统在设计上不能满足一定的合理性，这就导致冷却塔水位不稳定，甚至存在部分冷却塔在应用过程中，会存在水量溢出的现象，最终导致整个系统失去控制，从而对整个主机运行形成非常严重的阻碍。
针对这现象，为了保证中央空调冷却塔系统在应用过程中水量可以满足一定的平衡性，可以对排污阀与管道进行充分利用，并将冷却塔之间进行连接，这样就能形成一条平衡管，从而对冷却塔系统应用中存在的水平衡问题进行合理解决，从而对水量溢出以及降水等问题进行合理解决。
本文主要针对中央空调冷却塔水平衡问题进行了深入分析，并结合实际情况提出了一些有效的改造措施，希望能为相关人员提供合理的参考依据。
关键词：中央空调；冷却塔；水平衡；改造措施在中央空调系统中，冷却塔属于其中非常重要的组成部分，同时也是制冷主机冷凝器散热的末端设备，所以在整个中央空调系统运行中，发挥着非常重要的作用。
在对冷却塔进行设计时，需要保证在整个过程中满足一定的合理性要求，从而才能方便后期进行使用，同时也减少人力与物力方面的投入，避免水资源浪费问题的产生，从而满足一定的经济性要求。
同样，如果不能保证冷却塔设计合理性，那么就会对资源方面带来非常严重的浪费问题，同时增加不必要的工作量，从而对整个机组正常运行造成非常严重的影响。
1、案例分析某办公楼在对中央空调系统进行设计与安装时，其中主要对三台冷水机与三台冷却塔进行了调配，在对环境以及温度条件全面了解的基础上，开启一定数量的制冷机组。
通常情况下，冷却塔结构为横流并联式，在对水流量进行控制的过程中，主要是由独立的调节阀来进行。
该办公楼在对冷却塔进行应用时，其中没有设置平衡管。
将冷却塔启动之后，主要对1对1，也就是1台主机对应1台冷却水泵、1台冷冻水泵以及1台冷却塔。

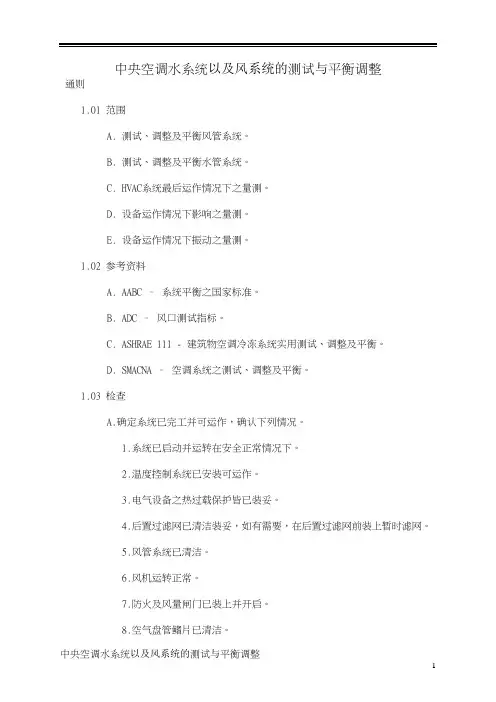

中央空调水系统以及风系统的测试与平衡调整通则1.01 范围A. 测试、调整及平衡风管系统。
B. 测试、调整及平衡水管系统。
C. HVAC系统最后运作情况下之量测。
D. 设备运作情况下影响之量测。
E. 设备运作情况下振动之量测。
1.02 参考资料A. AABC –系统平衡之国家标准。
B. ADC –风口测试指标。
C. ASHRAE 111 - 建筑物空调冷冻系统实用测试、调整及平衡。
D. SMACNA –空调系统之测试、调整及平衡。
1.03 检查A.确定系统已完工并可运作，确认下列情况。
1.系统已启动并运转在安全正常情况下。
2.温度控制系统已安装可运作。
3.电气设备之热过载保护皆已装妥。
4.后置过滤网已清洁装妥，如有需要，在后置过滤网前装上暂时滤网。
5.风管系统已清洁。
6.风机运转正常。
7.防火及风量闸门已装上并开启。
8.空气盘管鳍片已清洁。
9.维修门已关上风管末端已加罩。
10.出风口已装妥接上。
11.风管系统之漏风率已达最小值。
12.水系统已冲洗、灌满、释气。
13.水泵运转正确。
14.滤水器已清洁装妥。
15.阀及平衡阀已开启。
B. 送现场报告，列缺点及运转时发现防碍系统平衡之缺陷。
C.开始工作即表示对现有之情况验收。
1.04 准备A.准备测试、调整及平衡工作之仪器，在测试时仪器可让建筑师，监造工程师作定点检查。
B.必要时要供应更多之仪器。
1.05 安装误差A.空气系统：送风系统调整至±5%设计值，回风及排气系统±10%设计值,除特别注明应使空调空间维持正压状态。
B.进出风口调整总量在＋10%, -5%设计范围内空间内，风口在±10%设计值。
C.水系统：±10设计值。
1.06 调整A.确定纪录为实际量测或是观测值。
B.在阀、风门或其他调整装置上作出永久记录使设定可以复旧，设定并锁定记录停格。
C.调整后纪录读数以确定平衡，未受干扰或干扰已修正。
D.使系统正常运作，装上皮带护罩，关上维修门，关上电气开关箱之门，恢复Thermostats之设定。
水系统中央空调验收标准一、系统设备检查1.主机设备：主机设备应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
2.冷却塔：冷却塔应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，冷却效果满足设计要求，运行时无异常声响和震动。
3.冷却水泵：冷却水泵应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
4.冷冻水泵：冷冻水泵应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
5.膨胀水箱：膨胀水箱应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，液位控制准确，补水系统正常运行。
6.空调末端设备：空调末端设备如风机盘管、空气处理机组等应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
二、系统安装质量检查1.管道连接：管道连接应牢固、密封性好，无泄漏现象。
2.支架安装：支架安装应牢固、稳定，无明显变形或位移。
3.阀门安装：阀门安装应正确、灵活，无卡涩现象。
4.仪表安装：仪表安装应正确、灵敏，显示准确。
5.水压试验：水压试验应按照相关规定进行，无泄漏、无变形。
6.管道清洁：管道清洁度应符合相关规定，无杂物、无堵塞。
三、系统调试与运行测试1.系统调试：系统调试应按照设计要求进行，各设备运行稳定、无异常声响和震动。
2.运行测试：运行测试应包括制冷量测试、制热量测试、送风量测试等，各项指标均应符合设计要求。
3.水系统平衡：水系统平衡调试应按照设计要求进行，各设备运行稳定、无水锤等现象。
4.能耗测试：能耗测试应按照相关规定进行，能耗指标应符合设计要求。
5.噪音测试：噪音测试应按照相关规定进行，噪音指标应符合设计要求。
6.空气品质测试：空气品质测试应按照相关规定进行，室内空气品质应符合设计要求。
四、验收文件与记录1.系统设备清单及检查记录。

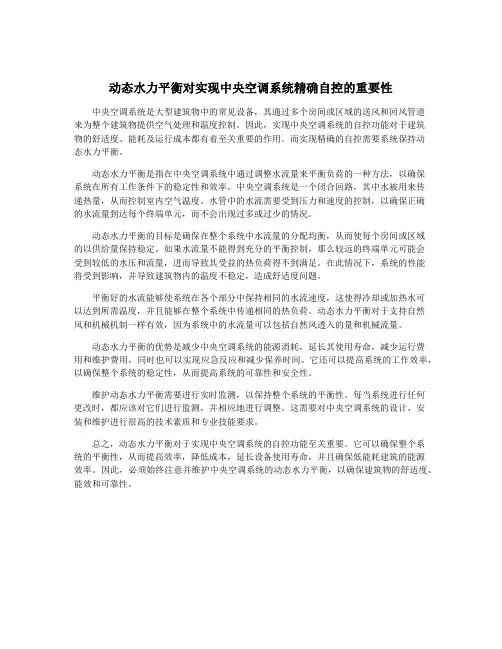

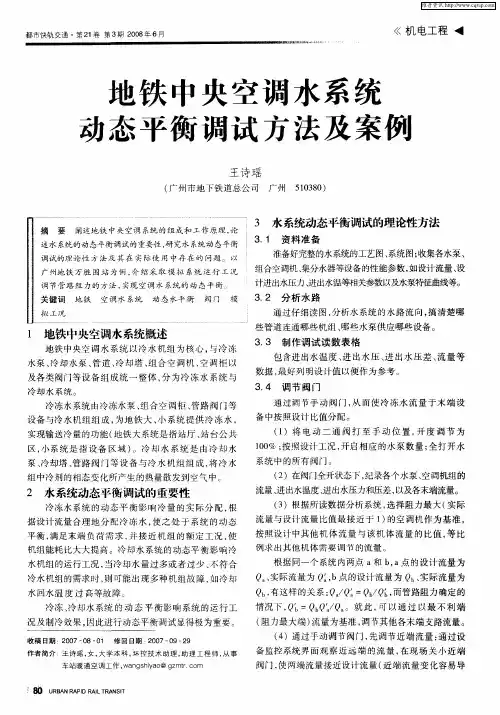

动态水力平衡对实现中央空调系统精确自控的重要性中央空调系统是大型建筑物中的常见设备，其通过多个房间或区域的送风和回风管道来为整个建筑物提供空气处理和温度控制。
因此，实现中央空调系统的自控功能对于建筑物的舒适度、能耗及运行成本都有着至关重要的作用。
而实现精确的自控需要系统保持动态水力平衡。
动态水力平衡是指在中央空调系统中通过调整水流量来平衡负荷的一种方法，以确保系统在所有工作条件下的稳定性和效率。
中央空调系统是一个闭合回路，其中水被用来传递热量，从而控制室内空气温度。
水管中的水流需要受到压力和速度的控制，以确保正确的水流量到达每个终端单元，而不会出现过多或过少的情况。
动态水力平衡的目标是确保在整个系统中水流量的分配均衡，从而使每个房间或区域的以供给量保持稳定。
如果水流量不能得到充分的平衡控制，那么较远的终端单元可能会受到较低的水压和流量，进而导致其受益的热负荷得不到满足。
在此情况下，系统的性能将受到影响，并导致建筑物内的温度不稳定，造成舒适度问题。
平衡好的水流能够使系统在各个部分中保持相同的水流速度，这使得冷却或加热水可以达到所需温度，并且能够在整个系统中传递相同的热负荷。
动态水力平衡对于支持自然风和机械机制一样有效，因为系统中的水流量可以包括自然风透入的量和机械流量。
动态水力平衡的优势是减少中央空调系统的能源消耗，延长其使用寿命，减少运行费用和维护费用，同时也可以实现应急反应和减少保养时间。
它还可以提高系统的工作效率，以确保整个系统的稳定性，从而提高系统的可靠性和安全性。
维护动态水力平衡需要进行实时监测，以保持整个系统的平衡性。
每当系统进行任何更改时，都应该对它们进行监测，并相应地进行调整。
这需要对中央空调系统的设计、安装和维护进行很高的技术素质和专业技能要求。
总之，动态水力平衡对于实现中央空调系统的自控功能至关重要。
它可以确保整个系统的平衡性，从而提高效率，降低成本，延长设备使用寿命，并且确保低能耗建筑的能源效率。

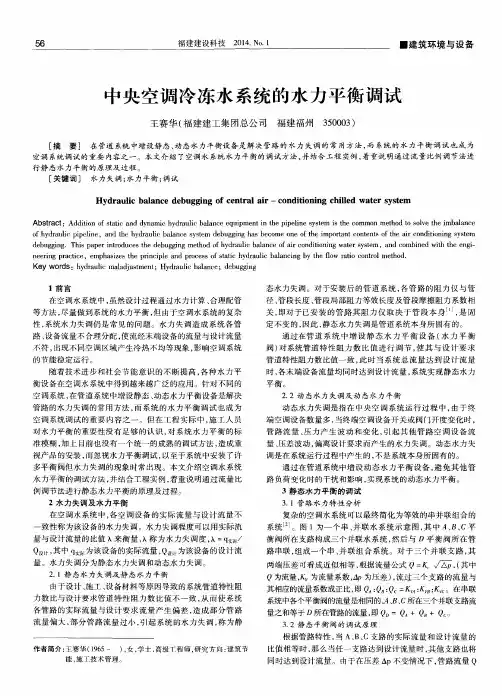

暖通空调水系统水力平衡调节
作者：王晓松上传：water 来源：网易行业 2005-09-07 00:00
1、引言：
在建筑物暖通空调水系统中，水力失调是最常见的问题。
由于水力失调导致系统流量分配不合理，某些区域流量过剩，某些区域流量不足，造成某些区域冬天不热、夏天不冷的情况，系统输送冷、热量不合理，从而引起能量的浪费，或者为解决这个问题，提高水泵扬程，但仍会产生热（冷）不均及更大的电能浪费。
因此，必须采用相应的调节阀门对系统流量分配进行调节。
虽然某些通用阀门如截止阀、球阀等也具有一定的调节能力，但由于其调节性能不好以及无法对调节后的流量进行测量，因此这种调节只能说是定性的和不准确的，常常给工程安装完毕后的调试工作和运行管理带来极大的不便。
因此近些年来，在越来越多的暖通空调工程水系统的关键部位（如集水器）、特别是在一些国外设计公司设计的工程项目中，均大量地选用水力平衡阀来对系统的流量分配进行调节（包括系统安装完后的初调节和运行管理调节，本文主要阐述的是前者，也可作后者的参考）。
水力平衡阀有两个特性：⑴、具有良好的调节特性。
一般质量较好的水力平衡阀都具有直线流量特性，即在阀二端压差不变时，其流量与开度成线性关系；⑵、流量实时可测性。
通过专用的流量测量仪表可以在现场对流过水力平衡阀的流量进行实测。
2、系统水力平衡调节：
水系统水力平衡调节的实质就是将系统中所有水力平衡阀的测量流量同时调至设计流量。
2.1 单个水力平衡阀调节
单个水力平衡阀的调节是简单的，只需连接专用的流量测量仪表，将阀门口径及设计流量输入仪表，根据仪表显示的开度值，旋转水力平衡阀手轮，直至测量流量等于设计流量即可。
2.2 已有精确计算的水力平衡阀的调节
对于某些水系统，在设计时已对系统进行了精确的水力平衡计算，系统中每个水力平衡阀的流量和所分担的设计压降是已知的。
这时水力平衡阀的调节步骤如下：⑴、在设计资料中查出水力平衡阀的设计压降；⑵、根据设计图纸，查出（或计算出）水力平衡阀的设计流量；⑶、根据设计压降和设计流量以及阀口径，查水力平衡阀压损列线图，找出这时水力平衡阀所对应的设计开度；⑷、旋转水力平衡阀手轮，将其开度旋至设计开度即可。
2.3 一般系统水力平衡阀的联调
对于目前绝大部分的暖通空调水系统，其设计只有水力平衡阀的设计流量，而不知道压差，而且系统中包含多个水力平衡阀，在调节时这些阀的流量变化会互相干扰。
这时如何对系统进行调节，使所有的水力平衡阀同时达到设计流量呢？
2.3.1 系统水力平衡调节的分析：
① 并联水系统流量分配的特点：并联系统各个水力平衡阀的流量与其流量系数KV值成正比(由于管道中水流速度较低，假定各并联支路上平衡阀两端的压差相等)，如图1所示，调节阀V1、V2、V3组成的并联系统，则QV1 ：QV2 ：QV3= KV1 ：KV2 ：KV3（Q为流量，KV为流量系数）。
当调节阀V1、V2、V3调定后，KV1、KV2 、KV3保持不变，则调节阀V1、V2、V3的流量QV1 、QV2 、QV3的比值保持不变。
如果将调节阀V1、V2、V3流量的比值调至与设计流量的比值一致，则当其中任何一个平衡阀的流量达到设计流量时，其余平衡阀的流量也同时达到设计流量。
② 串联水系统流量分配的特点：串联系统中各个平衡阀的流量是相同的, 如图1所示，调节阀G1和调节阀V1、V2、V3组成一串联系统，则
QG1= QV1 +QV2 +QV3；
③ 串并联组合系统流量分配的特点：如图1所示，实际上是一个串并联组合系统。
其中平衡阀V1、V2、V3组成一并联系统，平衡阀V1、V2、V3又与平衡阀G1组成一串联系统。
根据串并联系统流量分配的特点，实现水力平衡的方式如下：
首先将平衡阀组V1、V2、V3的流量比值调至与设计流量比值一致；再将调节阀G1的流量调至设计流量。
这时，平衡阀V1、V2、V3、G1的流量同时达到设计流量，系统实现水力平衡。
实际上，所有暖通空调水系统均可分解为多级串并联组合系统。
2.3.2 水力平衡联调的步骤：
如图2所示，该系统为一个二级并联和二级串联的组合系统，(V1~V3、V4~V6、….V16~V18)为一级并联系统,又分别与阀组I(G1、G2…G6)组成一级串联系统;阀组I为二级并联系统,又与系统主阀G组成为二级串联系统。
该系统水力平衡联调的具体步骤如下：
① 将系统中的断流阀（图中未表示）和水力平衡阀全部调至全开位置，对于其它的动态阀门也将其调至最大位置，例如，对于散热器温控阀必须将温控头卸下或将其设定为最大开度位置；
② 对水力平衡阀进行分组及编号：按一级并联阀组1~6、二级并联阀组I、系统主阀G顺序进行，见图2；
③ 测量水力平衡阀V1~V18的实际流量Q实，并计算出流量比q=Q实/Q设计；
④ 对每一个并联阀组内的水力平衡阀的流量比进行分析，例如，对一级并联阀组1的水力平衡阀V1~V3的流量比进行分析，假设q1<q2<q3，则取水力平衡阀V1为基准阀，先调节V2，使q1=q2，再调节V3，使q1=q3，则q1=q2=q3；
⑤ 按步骤④对一级并联阀组2~6分别进行调节，从而使各一级并联阀组内的水力平衡阀的流量比均相等；
⑥ 测量二级并联阀组I内水力平衡阀G1~G6的实际流量，并计算出流量比Q1-Q6；
⑦ 对二级并联阀组的流量比Q1~Q6进行分析，假设Q1<Q2<Q3<Q4<Q5<Q6,将水力平衡阀G1设为基准阀,对G2~G6依次进行调节,直至调至Q1=Q2=Q3=Q4=Q5=Q6,即二级并联阀组内的水力平衡阀的流量比均相等;
⑧ 调节系统主阀G，使G的实际流量等于设计流量。
这时，系统中所有的水力平衡阀的实际流量均等于设计流量，系统实现水力平衡。
但是，由于并联系统的每个分支的管道流程和阀门弯头等配件有差异，造成各并联平衡阀两端的压差不相等。
因此，当进行后一个平衡阀的调节时，将会影响到前面已经调节过的平衡阀，产生误差。
当这种误差超过工程允许范围时（如实例中的5%），则需进行再一次的测量和调节。
3、水力平衡调试实例：
以下是北京市御景家园住宅小区某住宅楼供暖系统水力平衡调试实例。
该住宅楼共30层，其中1至17层为低区供暖，18至30层为高区供暖，以高区供暖为例。
高区共有8根立管，分别为I、II、III、IV------VIII，立管I从18层到30层的水力平衡阀分别为V18、V19、V20…….V30。
具体调试步骤如下：
① 对立管I并联阀组V1~V3进行水力平衡调节，其方法和数值见表1：
② 按步骤①对高区其余立管II、III、IV……VIII阀组分别进行调节，从而使每一立管并联阀组内的水力平衡阀的流量比均相等；
对立管阀组G1-G8进行水力平衡调节，见表2：
④ 调节系统主阀G，使它的实际流量等于设计流量。
这时，高区系统水力平衡初调完毕。
⑤ 对高区的调试结果进行校验：
a、对立管I并联阀组进行水力平衡调节的校验：
b、对立管阀组进行水力平衡调节的校验：
4、结语：
通过以上论述及工程调试实例，我们可以得出结论，在暖通空调水系统中，合理地安装水力平衡阀以及采用正确的方法进行系统联调，可以极大地改善系统的水力特性，使系统接近或达到水力平衡，从而既为系统的正常运行提供了保证，同时又节省了能源，使系统经济高效地运行。
