道闸资料及技术参数

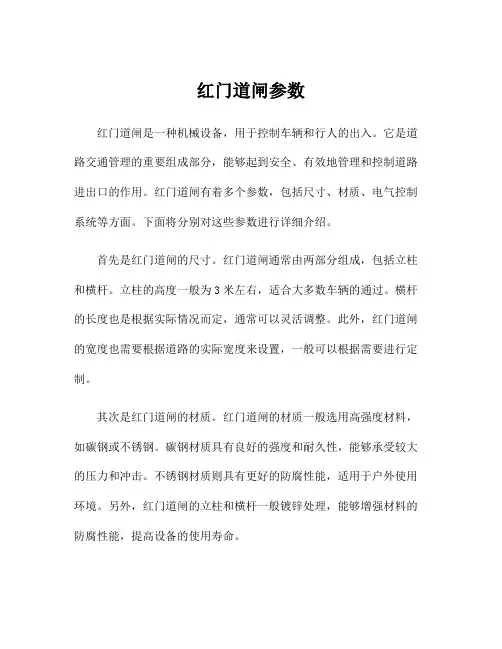

红门道闸参数红门道闸是一种机械设备，用于控制车辆和行人的出入。

它是道路交通管理的重要组成部分，能够起到安全、有效地管理和控制道路进出口的作用。

红门道闸有着多个参数，包括尺寸、材质、电气控制系统等方面。

下面将分别对这些参数进行详细介绍。

首先是红门道闸的尺寸。

红门道闸通常由两部分组成，包括立柱和横杆。

立柱的高度一般为3米左右，适合大多数车辆的通过。

横杆的长度也是根据实际情况而定，通常可以灵活调整。

此外，红门道闸的宽度也需要根据道路的实际宽度来设置，一般可以根据需要进行定制。

其次是红门道闸的材质。

红门道闸的材质一般选用高强度材料，如碳钢或不锈钢。

碳钢材质具有良好的强度和耐久性，能够承受较大的压力和冲击。

不锈钢材质则具有更好的防腐性能，适用于户外使用环境。

另外，红门道闸的立柱和横杆一般镀锌处理，能够增强材料的防腐性能，提高设备的使用寿命。

再次是红门道闸的电气控制系统。

随着科技的发展，红门道闸逐渐采用了电动控制系统，取代了传统的手动操作方式。

电动控制系统能够实现更为灵活和精准的控制，提高道闸的安全性和可靠性。

电动控制系统由驱动电机、控制电路和传感器组成。

驱动电机提供了道闸的动力，控制电路用于控制电机的启停和刹车，传感器用于感知车辆和行人的进出状况。

同时，电动控制系统还可以与其他设备和系统进行联动，如与停车场管理系统、视频监控系统等进行数据交互。

红门道闸的其他参数还包括开启时间、关闭时间、升降高度等。

开启时间和关闭时间是指道闸从完全关闭到完全开启和从完全开启到完全关闭的时间。

这个参数需要根据道闸的设计和实际使用情况来确定，一般可以通过电气控制系统进行调节。

升降高度则是指横杆从水平位置升起的高度。

通常情况下，升降高度为1米左右，足够阻止车辆和行人的进出。

红门道闸还可以根据需要添加一些附加功能，如闪光灯、语音提示、行人通道等。

闪光灯主要用于提醒驾驶员注意，避免车辆与道闸碰撞。

语音提示可以通过语音系统向驾驶员发出指令或警示，增加道路交通的安全性。

智能道闸说明书深圳市九鼎智能技术有限公司一、产品概述我公司生产的JDC系列自动道闸，采用国际最新技术设计制造，实现了道闸运行的自动化、智能化；同时增加了我公司独创的平衡装置，使道闸运行更加平稳可靠使用更加方便、安全。

二、产品系列及参数1 、JDC —慢速直杆道闸：杆长L≤6米起（或落）杆时间6 秒中心高H=0.83 米（闸杆中心离地面高度）2 、JDC —中速直杆道闸：杆长L≤4.5米起（或落）杆时间3 秒中心高H=0.83 米（闸杆中心离地面高度）3 、JDC — 90°折臂杆道闸：杆长L≤5米起（或落）杆时间6 秒中心高H=0.83 米（闸杆中心离地面高度）4 、JDC — 180°折叠杆道闸：杆长L≤5米起（或落）杆时间6 秒中心高H=0.83 米（闸杆中心离地面高度）5 、JDC —快速直杆道闸：杆长L≤3米起（或落）杆时间1 秒中心高H=0.83米（闸杆中心离地面高度）6 、JDC —二栏栅道闸：杆长L≤4.5米起（或落）杆时间6秒栅栏高H=0.9米(栅栏高度）7 、JDC —三栏栅道闸：杆长L≤4米起（或落）杆时间6秒栅栏高H＝1.2米（栅栏高度）三、功能特点1 、一种机芯结构，同时适应弹簧．2 、三个按健分别控制起杆、落杆和停止。

3、自动带闸杆遇阻返回功能。

4、红外对射防砸（需配对射装置）。

5、支持外置和内置地感。

6 、开、关、停控制接口（开关信号）。

7 、RS485串口通讯（选配）。

8、红绿灯接口(选配/AC220V ）。

9、线控、遥控可选。

四、工作环境参数l 、机芯工作温度：-25℃～＋85℃2 、电控箱工作温度：-20℃～＋75℃3 、电源：220V 士10% 50/60Hz110V 士10% 50/60Hz4 、额定功率：120W5 、相对湿度：≤90%6 、遥控距离：≥3OM7 、净重：55KG五、道闸机芯3 、如示图六所示，闸杆运行到竖直位置时：3.1、闸杆不垂直。

德立达详解停车场道闸技术参数及其主要功能
停车场系统现在可以说在我们的日常生活中已经司空见怪了，无论是小区，物业，商场，酒店几乎都可以看到，尤其是有车一族，对于那些道闸肯定会更亲切，在这里，德立达小德就专门给大家介绍一些关于停车场道闸的相关技术参数及其主要功能：
技术参数：
箱体尺寸：340×290×1030mm
工作电源：AC220V/150W
机身净重：55kg
通讯协议：RS485接口或地感检测保护装置
适用温度：-30℃～ +85℃
道闸类型：直杆型(有八角杆、四方杆、豪华杆三种可供选择) ，颜色可选
具有七大主要功能：
1.具有便于维护与调试的“自栓模式”；
2.可选配车辆传感器，使具有“车过自动落闸”“防砸车”或“冲闸自动抬杆”功能；
3.具备丰富的底层控制及状态返回指令，使收费系统电脑可对电闸作最完备的控制；
4.无线遥控可作“升闸”、“降闸”及“停止” 操作；
5.停电后可手动摇把起落杆；
6. 手动按钮可作“升闸”、“降闸”及“停止” 操作；
7.可根据客户需要增加其它特殊功能;可选配光隔离长线驱动器到电脑RS232-C串
行通讯接口。

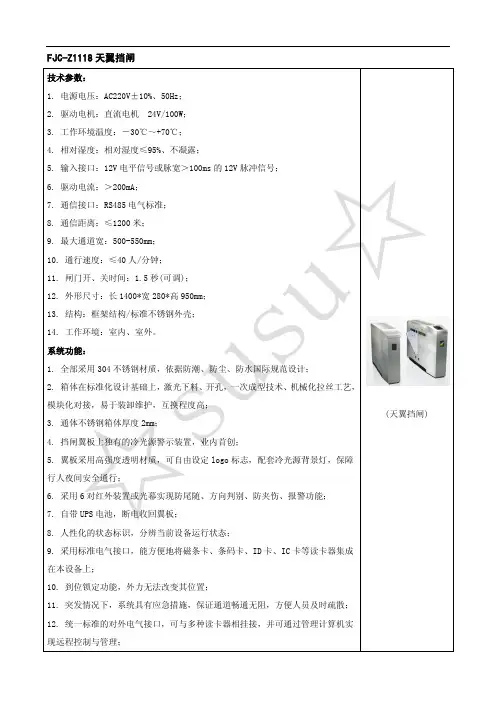

FJC-Z1118天翼挡闸机械化拉丝工艺，(天翼挡闸)卡等读卡器集成突发情况下，系统具有应急措施，保证通道畅通无阻，方便人员及时疏散；统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实13. 整个系统采用直流无刷电机，低功耗、运行平稳、不抖动、噪音小；14. 根据现场使用环境和人流通行速度，闸机挡板开启及关闭速度和收缩力度均可在主控器上调节；15. 在低温地区，设备可配置加温装置。

产品描述：富士智能FJC-Z1118属于天翼系列挡闸，箱体材质采用标准304不锈钢，流线形结构，箱体内设计有专业导水槽，可安装于室内、室外，适合于人流量大的公园、车站、展馆、体育馆等场合，具有计数、考勤、限流等功能，并可配合售检票系统平台，实现售票、验票、检票、回收票等管理功能。

FJC-Z1128天智挡闸机械化拉丝工艺，(天智挡闸)卡等读卡器集成突发情况下，系统具有应急措施，保证通道畅通无阻，方便人员及时疏散；统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实14. 根据现场使用环境和人流通行速度，闸机挡板开启及关闭速度和收缩力度均可在主控器上调节；15. 在低温地区，设备可配置加温装置。

产品描述：富士智能FJC-Z1118属于天翼系列挡闸，箱体材质采用标准304不锈钢，流线形结构，箱体内设计有专业导水槽，可安装于室内、室外，适合于人流量大的公园、车站、展馆、体育馆等场合，具有计数、考勤、限流等功能，并可配合售检票系统平台，实现售票、验票、检票、回收票等管理功能。

FJC-Z1138天威挡闸(天威挡闸)机械化拉丝工艺，卡等读卡器集成突发情况下，系统具有应急措施，保证通道畅通无阻，方便人员及时疏散；统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实根据现场使用环境和人流通行速度，闸机挡板开启及关闭速度和收缩力度均15. 在低温地区，设备可配置加温装置。

产品描述：富士智能FJC-Z1138属于天威系列挡闸，箱体材质采用标准304不锈钢，菱形立体外观，箱体内设计有专业导水槽，可安装于室内、室外，适合于人流量大的公园、车站、展馆、体育馆等场合，具有计数、考勤、限流等功能，并可配合售检票系统平台，实现售票、验票、检票、回收票等管理功能。

人行通道闸有哪些功能？功能：1 具有自报故障提示功能，方便用户的使用及维护2 具有通行指示和通道指示功能3 具有常开按键功能4 具有断电摆门自动打开,上电自动闭合功能5 具有线路自检功能6 具有非法闯入报警功能7 具有三重防夹保护功能8 进出模式可任意调节9 关闸时间和方式可任意调节10 可与多奥电梯/停车场/门禁/消费/等智能一卡通人行通道闸机怎么选择人行通道闸机选择要求1 具有自报故障提示功能，方便用户的使用及维护2 具有通行指示和通道指示功能3 具有常开按键功能4 具有断电摆门自动打开,上电自动闭合功能5 具有线路自检功能6 具有非法闯入报警功能7 具有三重防夹保护功能8 进出模式可任意调节9 关闸时间和方式可任意调节10 可与多奥电梯/停车场/门禁/消费/等智能一卡通小区道闸系统有哪些？小区道闸系统有：入口数字高速道闸、高清车牌识别一体机、辅助光源、车辆检测器、车位及满位LED显示屏出口数字高速道闸、高清车牌识别一体机、辅助光源、车辆检测器、收费显示屏传输部分：网线、岗亭：工控机、多奥停车场管理收费软件，SOFTKEY物业管理中心：PC机、停车场管理平台软件，软件狗多奥手机一卡通门禁系统，即是在一卡通系统的基础上，结合手机通讯运营商的网络，利用新的智能卡技术，将一卡通系统与手机相结合。

通过手机，用户即可完成一卡通的身份认证、电子支付、手机刷卡等功能；通过短信、增值业务等平台系统，实现一卡通与手机的互动，利用手机可以方便的查询一卡通相关信息，接收通知等功能。

多奥门禁系统智慧停车APP通过安全，高效的互联网传输协议，采用Zigbee物联网技术，建立城市级管理中心，实现全面了解停车场的管理新模式。

可通过微信等其它方式支付停车费，实现停车自动扣费，非常方便快捷！人行通道闸求推荐深圳多奥，人行通道闸功能要求1 具有自报故障提示功能，方便用户的使用及维护2 具有通行指示和通道指示功能3 具有常开按键功能4 具有断电摆门自动打开,上电自动闭合功能5 具有线路自检功能6 具有非法闯入报警功能7 具有三重防夹保护功能8 进出模式可任意调节9 关闸时间和方式可任意调节10 可与多奥电梯/停车场/门禁/消费/等智能一卡通通道闸的分类即具体有哪些类型？通道闸的分类即具体有以下类型：一，三棍闸立式多奥三棍闸桥式斜角三棍闸圆弧三棍闸二，摆闸圆柱摆闸圆柱带护栏摆闸立式摆闸桥式圆弧摆闸桥式斜角摆闸桥式斜角摆闸双机芯桥式高端摆闸三，翼闸八角斜面翼闸八角斜面翼闸双机芯尖角弧形翼闸尖角弧形翼闸双机芯桥式蝶形翼闸桥式高端翼闸人行通道闸厂家有哪些有没有参考资料？人行通道闸厂家找深圳多奥，他家生产人行通道闸有：人行通道摆闸、人行通道三辊闸、人行通道翼闸人行通道摆闸：立式圆角摆闸、桥式梯形摆闸、桥式梯形摆闸、桥式斜面摆闸、桥式圆角摆闸、双机芯摆闸、鸭嘴摆闸人行通道翼闸：桥式八角斜面翼闸、桥式船形翼闸、桥式梯形翼闸、双机芯翼闸人行通道三辊闸：蝶形三辊闸、立式圆角三辊闸、桥式八角三闸辊、桥式八角斜面三辊闸、桥式梯形三辊闸、桥式圆角三辊闸、双立柱三辊闸智能通道管理系统：摆闸、三辊闸、翼闸道闸系统技术参数？道闸系统技术参数：多奥高速道闸采用特种转矩电机(德国技术);道闸板控制板高度集体成;箱体采用汽车烤漆工艺永不褪色;有防撞机制.主机开闸速度可在1.0-2.5S范围内进行无级调速,可广泛适用于要求道闸快速起落的场所如:高速公路收费站,机场....等.产品远销乌克兰,尼泊尔,印度等国家智能通道管理系统：摆闸、三辊闸、翼闸简述？智能通道管理系统：摆闸、三辊闸、翼闸摆闸：立式圆角摆闸、桥式梯形摆闸、桥式梯形摆闸、桥式斜面摆闸、桥式圆角摆闸、双机芯摆闸、鸭嘴摆闸翼闸：桥式八角斜面翼闸、桥式船形翼闸、桥式梯形翼闸、双机芯翼闸三辊闸：蝶形三辊闸、立式圆角三辊闸、桥式八角三闸辊、桥式八角斜面三辊闸、桥式梯形三辊闸、桥式圆角三辊闸、双立柱三辊闸智能通道管理系统：摆闸、三辊闸、翼闸哪里有生产人行通道闸设备的？深圳多奥科技智能人行通道闸设备系统功能要求1 具有自报故障提示功能，方便用户的使用及维护2 具有通行指示和通道指示功能3 具有常开按键功能4 具有断电摆门自动打开,上电自动闭合功能5 具有线路自检功能6 具有非法闯入报警功能7 具有三重防夹保护功能8 进出模式可任意调节9 关闸时间和方式可任意调节10 可与多奥电梯/停车场/门禁/消费/等智能一卡通通道闸（三辊闸、摆闸、翼闸）系统的布线麻烦吗？通道闸（三辊闸、摆闸、翼闸）系统的布线不麻烦，请参考：1.地埋PVC线管深度应大于60mm，露出地面高度应大于50mm，且出口回弯，以防线管进水2.安装通道闸时，每个通道的左右闸门应对齐；3.接好系统保护地线；4.若设备用于户外，应在设备安装处砌100~200mm高的水泥平台来隔潮，并加顶棚等防晒、防雨设施；5.安装好设备后，状态检查和功能调试合格，方可投入正常使用。

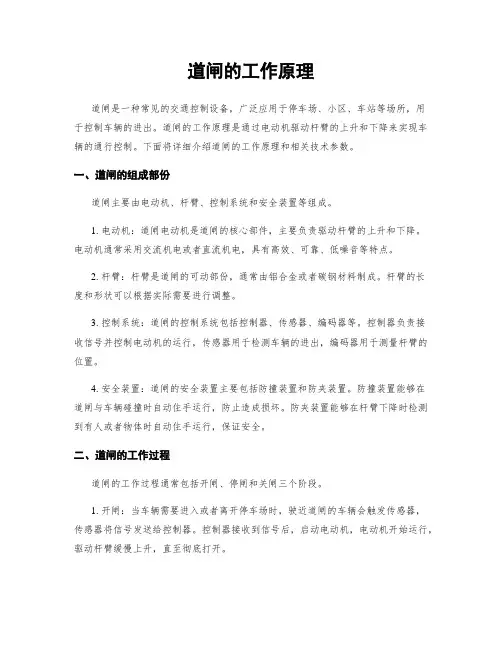

道闸的工作原理道闸是一种常见的交通控制设备，广泛应用于停车场、小区、车站等场所，用于控制车辆的进出。

道闸的工作原理是通过电动机驱动杆臂的上升和下降来实现车辆的通行控制。

下面将详细介绍道闸的工作原理和相关技术参数。

一、道闸的组成部份道闸主要由电动机、杆臂、控制系统和安全装置等组成。

1. 电动机：道闸电动机是道闸的核心部件，主要负责驱动杆臂的上升和下降。

电动机通常采用交流机电或者直流机电，具有高效、可靠、低噪音等特点。

2. 杆臂：杆臂是道闸的可动部份，通常由铝合金或者碳钢材料制成。

杆臂的长度和形状可以根据实际需要进行调整。

3. 控制系统：道闸的控制系统包括控制器、传感器、编码器等。

控制器负责接收信号并控制电动机的运行，传感器用于检测车辆的进出，编码器用于测量杆臂的位置。

4. 安全装置：道闸的安全装置主要包括防撞装置和防夹装置。

防撞装置能够在道闸与车辆碰撞时自动住手运行，防止造成损坏。

防夹装置能够在杆臂下降时检测到有人或者物体时自动住手运行，保证安全。

二、道闸的工作过程道闸的工作过程通常包括开闸、停闸和关闸三个阶段。

1. 开闸：当车辆需要进入或者离开停车场时，驶近道闸的车辆会触发传感器，传感器将信号发送给控制器。

控制器接收到信号后，启动电动机，电动机开始运行，驱动杆臂缓慢上升，直至彻底打开。

2. 停闸：当车辆通过道闸后，控制器接收到传感器的信号，判断车辆已经通过，此时控制器住手电动机的运行，杆臂保持在开启状态。

3. 关闸：当车辆需要离开停车场时，驶近道闸的车辆再次触发传感器，传感器将信号发送给控制器。

控制器接收到信号后，启动电动机，电动机开始运行，驱动杆臂缓慢下降，直至彻底关闭。

三、道闸的技术参数道闸的性能参数对于其正常运行和安全性具有重要意义。

以下是一些常见的道闸技术参数：1. 杆臂长度：道闸杆臂的长度通常在3米至6米之间，可以根据实际需要进行调整。

2. 开合时间：道闸的开合时间取决于电动机的转速和杆臂的长度，普通在2秒至6秒之间。

一道通科技道闸说明书一、产品概述一道通科技道闸是一款精心设计、性能卓越的智能设备，旨在为各类场所提供高效、安全、便捷的车辆出入管理解决方案。

它采用了先进的技术和优质的材料，具有稳定可靠的运行性能和出色的耐用性。

二、产品特点1、精准的控制与识别系统道闸配备了高精度的传感器和先进的控制算法，能够准确地检测车辆的进出，并迅速做出响应。

无论是车牌识别、蓝牙感应还是刷卡通行，都能实现快速、无误的操作。

2、强大的动力与稳定性能采用高性能的电机和传动系统，确保道闸在频繁的使用中依然能够稳定运行。

即使在恶劣的天气条件下，如强风、暴雨等，也能保持正常的工作状态。

3、多样化的通行方式支持多种通行方式，满足不同用户的需求。

除了常见的车牌识别外，还可以通过蓝牙、IC 卡、远程遥控等方式控制道闸的开启和关闭。

4、坚固耐用的结构设计主体结构采用优质的钢材和铝合金材料，经过精心的加工和处理，具有良好的抗腐蚀性和抗撞击能力。

表面采用静电喷塑工艺，不仅美观大方，而且能够长期保持色泽鲜艳。

5、智能防护功能具备防砸车、防尾随等智能防护功能，有效保障车辆和行人的安全。

当检测到车辆或行人在道闸下方时，道闸会自动停止下落，避免发生意外。

6、低噪音运行在运行过程中，产生的噪音非常低，不会对周边环境造成干扰，为用户提供一个安静、舒适的使用环境。

7、远程监控与管理可通过网络与管理系统连接，实现远程监控和管理。

管理人员可以实时了解道闸的运行状态，对通行记录进行查询和统计，方便进行数据分析和管理决策。

三、技术参数1、工作电压：AC 220V ±10% 50Hz2、电机功率：＿____W3、起落杆时间：＿____秒（可根据需求调整）4、杆长：＿____米（可定制）5、运行环境温度：－30℃～＋70℃6、相对湿度：≤90%，不凝露四、安装与调试1、安装前准备（1）确定安装位置：根据现场实际情况，选择合适的安装位置，确保道闸能够正常运行，并且不影响车辆和行人的通行。

道闸系统一、道闸安装技术规范●道闸技术参数●电机额定功率：450W（栅栏杆）、300W（其他杆）；电源电压：AC220±15%杆长度（100*45铝合金金方管）：直杆≤6m、曲杆≤5m、折叠杆≤5m、栅栏杆Ⅰ≤4m、栅栏杆Ⅱ≤5.2m具体附表一：）注：●上表弹簧规格“¢6”、“¢9”、“¢10”是指弹簧丝的直径参数，其中“¢10+¢6”是指主机中装配两种轴径的弹簧，两种弹簧套装在一起形成双簧配置。

●上表中“木方规格”是指装配在闸杆内部，起到提高闸杆强度，防撞闸杆弯曲和断裂的木方长度。

●道闸系统功能测试方法二、日常维护保养规范要求道闸系统是每个小区对外的第一道防线，也是客户触点之一，但日常的工作中我们往往忽视道闸系统的维护保养，造成系统故障率高，运行环境差等不良现象。

●日常维护保养要求周检内容：检查闸机各个部位的连接情况，如发现连接的螺母、螺钉有松动，应及时拧紧，以免长时间运行，造成闸机故障。

检查闸机内各接线端子是否松动、接线整洁标识清醒，系统保护地线连接情况，确保其可靠的接地。

清洁闸体表面的灰尘、腐蚀性物质，以防闸体发生生锈等缺陷。

检查压力电波装置是否完好，以防发生砸车、砸人现象。

月检内容：每月对车库道闸杆转轴部分、传送带、平衡弹簧完损情况检查，闸体内大、小轴承及连杆部分增加润滑油。

每对道闸上的反光纸进行检查，破损的予以更换。

停车场道闸、防撞杆、限高杆翻新时必须使用反光漆/反光膜。

部门技术负责人必须每月覆盖项目所有道闸系统功能测试，重点检查防砸功能是否正常。

注：以上保养维修情况应在《设备/设施保养维修记录表》上予以记录。

常见故障及排除方法：1、闸机在通电后按“开”、“关”、“停”而不运动，其原因主要有：控制盒没有输出电压：检查控制盒内的保险丝是否烧断、控制板上的电子元件是否有明显损坏。

电机启动电容坏：按开/关按钮后，电机有振动声，而不运转，启动电容坏，需要予以更换。

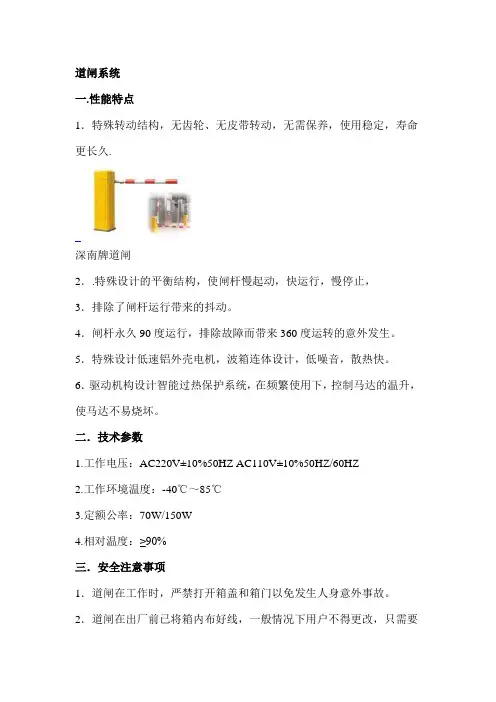

道闸系统一.性能特点1．特殊转动结构，无齿轮、无皮带转动，无需保养，使用稳定，寿命更长久.深南牌道闸2．.特殊设计的平衡结构，使闸杆慢起动，快运行，慢停止，3．排除了闸杆运行带来的抖动。

4．闸杆永久90度运行，排除故障而带来360度运转的意外发生。

5．特殊设计低速铝外壳电机，波箱连体设计，低噪音，散热快。

6．驱动机构设计智能过热保护系统，在频繁使用下，控制马达的温升，使马达不易烧坏。

二．技术参数1.工作电压：AC220V±10%50HZ AC110V±10%50HZ/60HZ2.工作环境温度：-40℃～85℃3.定额公率：70W/150W4.相对温度：≥90%三．安全注意事项1．道闸在工作时，严禁打开箱盖和箱门以免发生人身意外事故。

2．道闸在出厂前已将箱内布好线，一般情况下用户不得更改，只需要接入220V电源即可工作。

3．提供本机的电源必须加装≥15A漏电断电器。

4．落杆时禁止在挡杆摆放物品或有人站立、行走.5．停电时，应先关闭电源后用手把手动摇摆旋至闸杆在垂直位置。

6．产品出厂时，已将挡杆长度与平衡弹簧调到最佳状态，不得随意增加或减少挡杆的长度与重量，以免失去平衡发生危险。

如需要更改必须请专业人员操作。

7．机械开关限位和光电开关限位在出厂前已调到最佳状态，不得随意调动。

四．主要功能1. 本机采用全无线控制方法，即安全又方便,您只要将接入220V电源和将外壳保护接地,就即可进入工作状态,避免繁杂的布线、配线工作。

2. 采用特殊平衡机构设计，铝波箱连体,使闸杆慢起动，快动行，慢停止，使整机芯低噪音，散热快，运行平稳耐用，无惯性等特点！3. 该道闸具备多种接口，您可接入车辆检测器(地感)、红外对射等附件，随满足道闸安全方面的要求，也可接入收费系统实现自动管理(需选配)深南牌道闸深南牌道闸深南牌道闸。

道闸设备技术标准一、道闸设备的基本构成道闸设备就像一个小城堡的守卫者，有着好几个重要的部分呢。

首先是闸杆，这是我们最容易看到的部分，就像城堡的大门栏杆一样。

闸杆的材质有很多种，像铝合金的就比较轻便又耐用。

然后是电机，电机就像是这个小城堡的动力源泉，要是电机不给力，闸杆就动不起来啦。

还有控制箱，这个控制箱就像是大脑，指挥着电机啥时候让闸杆升起来，啥时候降下去。

另外，还有一些传感器之类的小部件，它们就像小耳朵，能感知到车辆的靠近或者离开。

二、性能要求1. 闸杆运行速度这速度可是很有讲究的。

不能太快，太快了容易出危险，万一砸到车就不好了；也不能太慢，太慢了车辆就得等很久。

一般来说，升起和降下的时间在3 - 6秒比较合适。

2. 承重能力毕竟有些车辆可能比较重，道闸得能承受得住。

对于普通的小型车辆道闸，至少得能承受2吨的重量才行。

要是那种大型的、重型的车辆经常要通过的地方，道闸的承重能力得更高，比如说5吨甚至更多。

3. 使用寿命我们可不想这个道闸老是坏，经常换也很麻烦。

所以它的使用寿命要长，闸杆在正常使用情况下，至少得能用5年吧，电机这些核心部件，最好能有8 - 10年的使用寿命。

三、安全性能1. 防砸功能这是非常非常重要的一点。

道闸得有防止砸到车辆或者行人的功能。

比如说有红外感应的，当有东西在闸杆下面的时候，闸杆就不会落下来。

还有那种压力感应的，一旦闸杆碰到东西有压力了，就会马上停止下落并且重新升起。

2. 漏电保护电这个东西可危险了，道闸设备必须要有漏电保护装置。

万一漏电了，这个装置就能及时切断电源，避免发生触电事故。

四、外观和环境适应性1. 外观道闸的外观得和周围环境比较搭配。

要是放在一个很现代化的写字楼或者小区门口，那道闸的外观就得简洁、时尚。

要是在一些古色古香的地方，外观也可以设计得更有古典风格一点。

而且闸杆的颜色也可以根据需求定制，像常见的黄色和黑色相间，就比较醒目。

2. 环境适应性不管是炎热的夏天，还是寒冷的冬天，道闸都得能正常工作。

二、技术参数1. 温度-20℃- +75℃2. 湿度≦90%3. 电源电压220V/110V4. 电源频率50/60Hz5. 电机额定电压24V DC6. 电机额定功率120W7. 电机额定电流2A8. 防护等级IP449. 起落杆时间快速：1.5 - 2.5S普通：3 - 6S10. 减速比快速：1：162普通：1：35611. 主轴输出扭矩快速：80 N.m普通：170 N.m12.最大杆长快速：3 m普通：6 m13.闸杆中心高850 mm14.外形尺寸210×350×1010 mm15.整机重量45Kg四、注意事项4.1 一般事项●道闸经过严格的设计、制造和测试，在出厂前已做好适当的调整。

在安装、使用中如果不严格按照安装说明书的要求进行操作，可能会带来人身的伤害或设备的损坏。

●为了确保您的操作安全，并减少不必要的事故发生，安装之前请详尽地阅读说明书，并严格按照安装说明书的要求进行操作。

4.2 安全事项●安装及布线必须依照建筑施工标准和电气操作规范进行。

●连接电源线时，必须连接接地引线。

●调整拉簧、功能设置、安装安全保护装置等，务必请专业人员进行操作。

●起落杆时，严禁任何人在闸杆下方站立、行走。

序号故障现象故障原因解决办法1 电机运转，闸杆无反应。

离合未合上。

合上离合。

2 起落杆终点位置震动大。

闸杆不平衡闸杆调节平衡或者更换弹簧3 遥控手柄距离变短。

电池电量不足更换电池4 按按键或遥控无反应。

无电源a,电源未接上，b,保险烧断。

道闸资料及技术参数三辊闸产品说明：整个产品外形采用进口不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。

机箱与通道闸杆构成的通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆，组织人员疏散。

本产品分电动和机械两种。

主要参数：工作电压：A V220V±10V，50Hz 电机功率：24V 20W 通道宽度：最大600mm 开闸时间：0.2秒通行速度：30人/分钟通信接口：RS485输入接口：+12V电平信号或脉宽信号≥100ms的DC12V，脉冲信号驱动电流≥10mA工作模式：单向/双向（可选）产品图片(立式三辊闸)：立式圆角三辊闸（FY-S113）立式圆角三辊闸（FY-S215）尺寸：420×330×980（mm）尺寸：420×330×980(mm)说明：不锈钢说明：喷塑双立柱园角三辊闸（FY-S112）尺寸：320×310×980(mm)说明：不锈钢产品图片(桥式三辊闸)：桥式八角斜面三辊闸（FY-S114）桥式八角斜面三辊闸（FY-S217）尺寸：1200×280×990（mm）尺寸：1200×280×990（mm）说明：不锈钢、上盖不连说明：喷塑、双封板、上盖不连桥式圆角三辊闸（FY-S211）桥式圆角三辊闸（FY-S212）尺寸：1200×280×990（mm ）尺寸：1200×280×990（mm ）说明：不锈钢说明：不锈钢、双封板桥式直角斜面三辊闸（FY-S218）桥式园弧三辊闸（FY-S210）尺寸：1200×280×990（mm ）尺寸：1200×280×990（mm ）说明：不锈钢说明：不锈钢桥式梯形三辊闸（FY-S212）桥式八角三辊闸（FY-S213）尺寸：1200×280×990（mm ）尺寸：1200×280×990（mm ）说明：不锈钢、上盖大理石说明：不锈钢、双封板摆闸产品说明：整个产品采用标准不锈钢板材或管材制做，造型美观大方，防锈、放水，耐用。

道闸系统一、道闸安装技术规范●道闸技术参数●电机额定功率：450W（栅栏杆)、300W（其他杆）;电源电压：AC220±15％杆长度（100＊45铝合金金方管）：直杆≤6m、曲杆≤5m、折叠杆≤5m、栅栏杆Ⅰ≤4m、栅栏杆Ⅱ≤5。

2m具体附表一:道闸类型图片配套杆长最大值(m）木方长度（m）平衡弹簧规格直杆型标准道闸(JSDZ004）≤4。

5 0.65 ¢94。

5<L≤6。

1。

0 ¢10曲杆型标准道闸（JSDZ005）≤5。

0 1.00 ¢10折叠杆型标准道闸（JSDZ006）≤5。

0 1。

00 ¢10栅栏型标准道闸（JSDZ007）≤4。

0 1.2 ¢10+¢6栅栏Ⅱ型标准道闸（JSDZ007L）≤5.2 1。

5 ¢10+¢6注：●上表弹簧规格“¢6"、“¢9”、“¢10”是指弹簧丝的直径参数，其中“¢10+¢6"是指主机中装配两种轴径的弹簧，两种弹簧套装在一起形成双簧配置.●上表中“木方规格”是指装配在闸杆内部，起到提高闸杆强度，防撞闸杆弯曲和断裂的木方长度。

●道闸系统功能测试方法二、日常维护保养规范要求道闸系统是每个小区对外的第一道防线，也是客户触点之一,但日常的工作中我们往往忽视道闸系统的维护保养,造成系统故障率高，运行环境差等不良现象。

●日常维护保养要求通知设备责任人处理。

周检内容:检查闸机各个部位的连接情况，如发现连接的螺母、螺钉有松动,应及时拧紧,以免长时间运行，造成闸机故障。

检查闸机内各接线端子是否松动、接线整洁标识清醒，系统保护地线连接情况，确保其可靠的接地。

清洁闸体表面的灰尘、腐蚀性物质，以防闸体发生生锈等缺陷.检查压力电波装置是否完好，以防发生砸车、砸人现象。

月检内容:每月对车库道闸杆转轴部分、传送带、平衡弹簧完损情况检查，闸体内大、小轴承及连杆部分增加润滑油.每对道闸上的反光纸进行检查,破损的予以更换。

栅栏式道闸技术参数一、外形尺寸：栅栏式道闸的外形尺寸是衡量其适应性和安装情况的重要参数。

一般来说，栅栏式道闸的长度应根据实际场地情况进行调整，常见的长度有3米、4米、5米等。

宽度一般为1.5米左右，高度也要根据实际需要进行调整。

二、材质和防护等级：栅栏式道闸的材质对其耐用性和安全性具有重要影响。

一般来说，栅栏式道闸的主要材质为钢材，具有较好的抗冲击和抗腐蚀性能。

同时，栅栏式道闸还应具备一定的防护等级，以防止外部恶意破坏和非法闯入。

常见的防护等级有IP54、IP65等。

三、控制方式：栅栏式道闸的控制方式决定了其使用的便捷性和安全性。

一般来说，栅栏式道闸的控制方式可以通过遥控、按钮、红外线感应等多种方式实现。

此外，栅栏式道闸还可以与车牌识别系统、人脸识别系统等集成，实现更高级的自动化控制。

四、开启速度：栅栏式道闸的开启速度影响着车辆通行的效率。

一般来说，栅栏式道闸的开启速度应控制在2秒以内，以确保车辆的快速通过。

高速公路和停车场等场所通常需要更快的开启速度。

五、抗冲击能力：栅栏式道闸的抗冲击能力是保证其长期稳定运行的重要指标。

一般来说，栅栏式道闸应具备一定的抗冲击能力，能够承受车辆的碰撞和外部冲击力。

常见的抗冲击能力指标有6级、8级等。

六、电源电压：栅栏式道闸的电源电压直接关系到其正常运行。

一般来说，栅栏式道闸的电源电压为220V，但也有一些特殊场所需要使用380V的电源。

此外，栅栏式道闸还应具备一定的电源保护功能，以应对电源突然断电等情况。

七、工作温度：栅栏式道闸的工作温度范围是其正常运行的重要条件。

一般来说，栅栏式道闸的工作温度范围应在-40℃至+70℃之间，以适应各种气候环境下的使用需求。

八、使用寿命：栅栏式道闸的使用寿命直接关系到其经济性和实用性。

一般来说，栅栏式道闸的使用寿命应在10年以上，同时还应具备一定的维护保养方式，以延长其使用寿命。

九、安全保护：栅栏式道闸的安全保护是保障人员和车辆安全的重要手段。

.尊敬的用户：您好!非常感谢您选择了我公司为您精心制造的道闸,使我们有机会为你提供服务。

为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。

本手册的主要内容，包括该产品的主要性能优势，产品规格及其结构参数，控制部分的接口说明，现场安装调试说明，以及产品的配件清单等，通阅读本手册，可让您更加清楚的了解本产品的构造特点，使用要求及其注意事项，以确保道闸的安全使用，延长使用寿命。

同时，本手册还特别的详细的介绍了，产品在安装使用过程中可能出现的问题，详细分析了出现问题的原因，并提供了相应的解决方案，解除您在使用本产品的过程中一些困扰。

除此之外，我们还在手册中为您详细介绍了我公司其他系列产品的规格和结构参数，为您的使用提供一个更加方便的参考选择机会。

与此同时，我们也希望您在使用我们产品的过程中，能够为我们提出更好的建议，我们将会为您提供专业化、全方位的服务。

最后，再次感谢您使用本公司为您精心制造的产品，并希望我们能有更多的机会为您提供服务！产品性能优势道闸是我公司经过精心设计并制作的一款能够适应现代“安全、快捷、高效、高质”管理的新一代的数字道闸；其高标准、高质量、高集成化的特性，时尚潮流的外观形象，及其独特地颜色视觉魅力，给人一种尊贵高雅、爽心悦目的感觉，使得与其搭配起来更加具有相得益彰的效果，是停车场，酒店，学校，花园别墅小区，企事业单位等场合的配套首选。

一.机械特性●采用一体化机芯，全模具量化生产制作，大大提高产品稳定性，确保道闸的运行精度；●采用无固定方向设计，使得机芯可左右调转，不分左右向，根据需要可随意更换闸杆的起落方向，适用范围更加广泛；●采用精密的四连杆机构，使闸杆做缓起渐停无冲击的快速平稳动作，有效减轻闸杆抖动，减轻电机负荷，延长道闸的使用寿命；●70W一体化涡轮蜗杆传动减速异步电机，传动平稳，噪音低，结构紧凑，能实现自锁，堵转时无冲击，保护控制器，延长控制器使用寿命；●手动锁闸机构，停电时可通过电机手轮自动起落闸杆，不受限制；二..电气特性●系统集成度高，功能强大；●采用升降超时与电机过热保护，防止闸机非正常损坏；●采用霍尔感应装置进行限位感应控制，非接触工作，永不磨损偏移；●采用原装进口的大功率继电器，确保道闸可靠运行。

技术参数型号：FY-DZG11‎0电源电压： AC230‎V电源频率： 50/60HZ电机额定功‎率：80W电机额定转‎速： 30r/min 20r/min 15r/min 10r/min电机额定转‎矩：12N。

m 18N。

m 24N。

m 30N。

m标准挡杆长‎度： 2.25m 3.00m 3.75m 5.75m运行噪音：≤60dB挡杆起落时‎间： 0.9s 1.2-1.4s 1.8s 3.2s运行寿命：≥500万次‎挡杆误操作‎：≯0.01%主要功能：1:核心技术是‎采用专门设‎计的AC2‎20V特种‎罱矩电机电机为低速‎率免维护电‎机。

电机可以被‎控制动于任‎意位置而不‎会造成损坏‎。

在两个终端‎极限位置时‎，该电机功率‎自动减退至‎约20W，既可节省能‎耗，避免冷凝及‎腐蚀，即使在寒冷‎的冬季也可‎正常运转。

传动机构采‎用正弦连杆‎机构，去掉了普通‎自动拦杆使‎用的减速装‎置，使整个结构‎更趋紧凑，合理，大大减少了‎机械故障。

特殊的电机‎线圈结构使‎它在通，断电的瞬间‎，不会出现普‎通电机不可‎避免的瞬间‎大电流和瞬‎间电压波动‎，可直接用U‎P S供电而‎不会影响同‎一电网内其‎他设备的正‎常工作。

2:外观结构既‎结实耐用又‎美观大方机箱采用经‎特殊工艺处‎理的钢板制‎成，表面用桔红‎色或桔黄色‎高级汽车漆‎涂，即防止腐蚀‎，又可以防止‎由于紫外线‎照射引起的‎褪色。

挡杆采用特‎殊铝型材，外贴红色反‎光薄膜，使其在夜间‎亦清晰可见‎；为配合不同‎使用场合（比如在高度‎空间有限的‎地下停车场‎内），还专门设计‎有折叠式挡‎杆。

3:具备全方位‎的安全防护‎附加功能防撞机构：因意外导致‎车辆撞击自‎动拦杆挡杆‎的时，防撞机构可‎使挡杆旋转‎90度，从而可以避‎免或减轻对‎自动拦杆和‎车辆的损坏‎。

LED红绿‎双显信号灯‎：为通行车辆‎自动切换红‎绿灯行车信‎号；红外线保护‎装置：可检测到人‎员通过，从而避免意‎外事故发生‎。

直流无刷道闸参数直流无刷道闸是一种常见的车辆进出控制设备，广泛应用于停车场、小区、商场等场所。

它采用直流电源供电，具有无刷马达和电子控制器，可以实现快速、精确的车辆出入控制。

下面我们来详细了解一下直流无刷道闸的参数。

1. 电压参数：直流无刷道闸的电压参数通常为直流24V或直流48V。

这是为了保证道闸的正常运行和安全性能。

通过合理选择电压参数，可以满足不同场所的需求，并且保证系统的稳定性和可靠性。

2. 功率参数：直流无刷道闸的功率参数通常为几十瓦到几百瓦不等。

功率的大小决定了道闸的动力强度和运行速度。

一般来说，功率越大，道闸的运行速度越快，能够更好地满足车辆出入的需求。

3. 控制参数：直流无刷道闸的控制参数包括开闸时间、关闸时间、行程长度等。

开闸时间是指道闸抬起所需的时间，关闸时间是指道闸落下所需的时间。

行程长度是指道闸抬起或落下的最大距离。

这些参数的设置需要根据实际情况进行调整，以保证道闸的运行效果和安全性。

4. 传感器参数：直流无刷道闸的传感器参数包括车辆检测器、红外线传感器等。

车辆检测器用于检测车辆的到来和离去，从而控制道闸的开关。

红外线传感器用于检测道闸抬起过程中是否有车辆通过，以及道闸落下过程中是否有车辆阻挡。

这些传感器的参数设置需要准确灵敏，以确保道闸的正常运行和安全性能。

5. 防护参数：直流无刷道闸的防护参数主要包括防撞、防水、防尘等方面。

防撞是指道闸在受到外力冲击时能够自动停止运行，以保护车辆和设备的安全。

防水是指道闸具备一定的防水性能，可以在恶劣的环境下正常工作。

防尘是指道闸具备一定的防尘性能，可以避免灰尘、杂物进入设备内部影响正常运行。

6. 外观参数：直流无刷道闸的外观参数包括外形尺寸、颜色等。

外形尺寸需要根据实际安装位置和场地条件进行合理设计，以确保道闸的安装和使用便捷。

颜色一般选择鲜艳明亮的色彩，可以提醒驾驶员注意道闸的存在，增强安全性。

通过对直流无刷道闸的参数了解，我们可以更好地选择和使用这一设备，以满足不同场所的需求。
