道闸使用说明书一、产品介绍道闸是一种用于控制车辆出入的设备，广泛应用于停车场、小区、工厂、商场等场所。
道闸主要由控制器、摄像头、电机和抬杆装置等组成。
它的作用是限制车辆的通行，确保车辆的安全和管理。
二、安装前准备1. 在安装道闸之前，必须确保安装地点平整、无障碍物和水泥地面。
2. 根据安装地点的实际情况，确定道闸的安装位置和方向。
3. 检查供电线路是否符合要求，确保供电稳定可靠。
三、安装步骤1. 安装基础：根据道闸的型号和尺寸，挖掘基础坑，并按照要求浇筑混凝土基础。
2. 安装立柱：将立柱固定在基础上，并使用水平仪调整立柱的垂直度。
3. 安装抬杆装置：将抬杆装置固定在立柱上，并确保抬杆装置的平衡和灵活性。
4. 安装电机：将电机固定在立柱上，并与抬杆装置连接。
5. 安装控制器：将控制器安装在合适的位置，并与电机和摄像头连接。
四、使用方法1. 车辆出入：当车辆需要出入时，驶近道闸，停在车辆识别区域内。
摄像头会自动识别车牌信息，控制器会根据设定的规则判断是否放行。
2. 遥控开关：道闸配备有遥控开关，可由管理人员进行遥控操作，实现开关抬杆和放杆的功能。
3. 电脑控制：道闸可与电脑连接，通过电脑软件进行管理和控制，包括设置放行规则、查询记录、生成报表等功能。
五、注意事项1. 在使用道闸时，应确保车辆停在识别区域内，以确保摄像头能够正常识别车牌信息。
2. 遥控开关应妥善保管，防止被非法使用或丢失。
3. 定期对道闸进行检查和维护，确保其正常运行。
4. 遇到故障或异常情况时，应立即停止使用，并及时联系售后服务。
六、常见问题解决1. 道闸无法抬杆：可能是电机故障，应联系专业维修人员进行检修。
2. 道闸抬杆速度过慢：可能是电机运行不正常，应检查电机是否正常运转。
3. 车辆识别错误：可能是摄像头出现故障，应检查摄像头是否正常工作。
七、维护保养1. 定期对道闸进行清洁，保持其外观整洁。
2. 定期检查电机、控制器和摄像头的工作状态，确保其正常运行。
安快道闸说明书安快道闸是一种用于控制车辆通行的载体，广泛应用于停车场、高速公路收费站、小区门禁等场所。
本说明书将介绍安快道闸的工作原理、安装方法、使用注意事项以及常见故障及其解决方法。
一、安快道闸的工作原理安快道闸通过控制系统控制道闸机的上升和下降，从而实现对车辆通行的控制。
通常，控制系统由一台计算机主控制器、道闸机、电机、车辆检测器、光电开关等组成。
具体的工作原理如下：1. 车辆检测器检测到车辆驶入，将信号传给计算机主控制器；2. 主控制器通过光电开关判断车辆的位置，控制道闸机的下降，确保车辆无法通行；3. 当车辆需要通行时，主控制器将控制信号传给电机，使道闸机上升；4. 当车辆完全通过后，主控制器通过光电开关判断，控制道闸机的下降，阻止未经授权的车辆通行。
二、安快道闸的安装方法1. 安装道闸机身：选择合适的位置，使用螺丝固定道闸机对，确保道闸机身稳固；2. 连接电源：将道闸机通过电缆与电源连接，确保电源正常供电；3. 连接控制线：根据控制系统的要求，将道闸机与计算机主控制器连接；4. 安装车辆检测器和光电开关：根据实际情况选择合适的位置安装车辆检测器和光电开关，确保其能够准确检测到车辆并传输信号。
三、安快道闸的使用注意事项1. 避免超载：道闸机有一个额定的最大负载，超过负载会导致机身损坏或卡阻。
在安装前需确定道闸机能够承受负载，并在使用过程中避免超载；2. 定期维护：定期检查道闸机和控制系统的工作状态，清洁道闸机和光电开关，确保其正常运行；3. 断电前禁止通行：在断电维修道闸机时，应禁止车辆通行，以免造成意外伤害；4. 保持通风：避免道闸机长时间在封闭的环境中运行，应保证通风，避免过热；5. 避免暴雨天气使用：道闸机通常不具备完全防水功能，避免在暴雨天气使用。
四、常见故障及其解决方法1. 道闸卡阻：可能是由于物体阻塞导致。
解决方法是清除物体并重新设置光电开关；2. 道闸机无法上升或下降：可能是电机损坏或控制器故障。
目录1产品简介1.1工作原理1.2主要功能特点1.3 主要技术参数1.4产品定义1.5型号规格2设备的安装使用说明2.1设备的安装2.2调试使用2.3日常维护3常见故障处理4 附录4.1客户服务和承诺4.2定货指南4.3装箱清单4.4接线图1.产品介绍1.1工作原理本机利用电动机通过减速机﹑传动机构来实现闸杆的升降，利用检测装置实现水平﹑垂直两极限位置的自动定位。
如下图所示：1.2功能特点1)功率小、故障率低，无噪音、无污染，使用寿命长。
2）外形美观大方，结构小巧，坚固防水。
3）采用光﹑机﹑机械控制，操作灵活，安全可靠，性能稳定，使用寿命长。
4）具有双重自锁功能，可防止人为抬杆。
5）强﹑弱电智能控制系统，除具有一般电气控制功能之外，既可使用三联﹑按钮遥控装置进行手动控制，也可通过检测装置进行自动控制，而且系统对外配置标准485电气接口，可通过电脑对其进行远程控制与管理。
另外手动旋摇装置能在意外失电情况下，将道闸轻松开启。
1.3技术参数1）减速电机：功能300W；电源电压：AC220±10℅V2）闸杆尺寸（76x44x1.5铝合金方管）：3) 环境温度：-15℃～+60℃4）相对湿度：小于95℅5）闸杆中心高度：870mm6）输入接口：+12V电平信号或脉宽＞100ms的脉冲信号驱动电源＞10mA7) 通信接口：RS485电器标准通信距离：≤1200 m8）外形尺寸：350 mm×280mm×1060 mm1.4产品定义面向主机正前方（无主轴一边）方向，闸杆向右方向升起落下的为右向道闸，而闸杆向左方向升起落下的则为左向道闸。
见下图道闸方向定义1.5型号规格SAD101直杆道闸SAD102曲杆道闸SAD103栅栏杆道闸2.设备的安装使用说明2.1.设备安装1）根据装箱清单清点配件；2）根据现场使用情况，确定主机的安装位置；3）确定4个地脚螺栓孔和控制线走线的位置，在主机安装位置处打上4个M12膨胀螺栓或用水泥上4个M12地脚螺栓4）将强电电缆线和弱电电缆线分别用3/4″线穿好，用水泥埋到相应的位置。

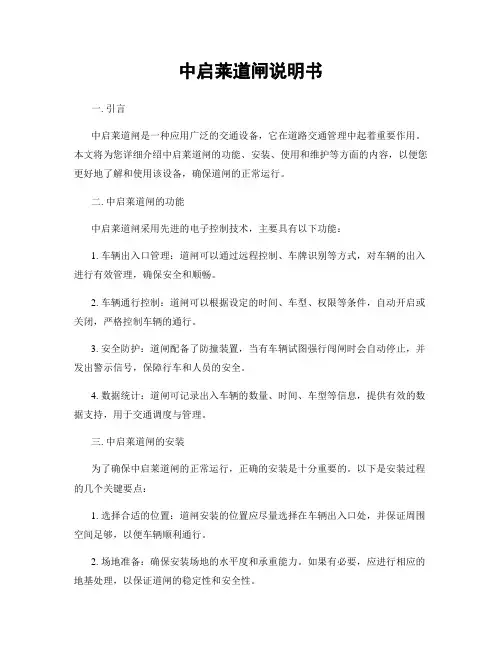

中启莱道闸说明书一. 引言中启莱道闸是一种应用广泛的交通设备，它在道路交通管理中起着重要作用。
本文将为您详细介绍中启莱道闸的功能、安装、使用和维护等方面的内容，以便您更好地了解和使用该设备，确保道闸的正常运行。
二. 中启莱道闸的功能中启莱道闸采用先进的电子控制技术，主要具有以下功能：1. 车辆出入口管理：道闸可以通过远程控制、车牌识别等方式，对车辆的出入进行有效管理，确保安全和顺畅。
2. 车辆通行控制：道闸可以根据设定的时间、车型、权限等条件，自动开启或关闭，严格控制车辆的通行。
3. 安全防护：道闸配备了防撞装置，当有车辆试图强行闯闸时会自动停止，并发出警示信号，保障行车和人员的安全。
4. 数据统计：道闸可记录出入车辆的数量、时间、车型等信息，提供有效的数据支持，用于交通调度与管理。
三. 中启莱道闸的安装为了确保中启莱道闸的正常运行，正确的安装是十分重要的。
以下是安装过程的几个关键要点：1. 选择合适的位置：道闸安装的位置应尽量选择在车辆出入口处，并保证周围空间足够，以便车辆顺利通行。
2. 场地准备：确保安装场地的水平度和承重能力。
如果有必要，应进行相应的地基处理，以保证道闸的稳定性和安全性。
3. 安装操作：按照中启莱道闸的安装手册，进行设备的组装和固定。
在操作中，应注意遵循安全操作规程，确保工作人员的安全。
四. 中启莱道闸的使用中启莱道闸的使用非常简便，只需按照以下步骤进行操作即可：1. 车辆识别：可以通过车牌识别、遥控器、刷卡等方式对车辆进行识别，以便系统正确控制道闸的开启和关闭。
2. 手动控制：如果需要手动控制道闸，可以使用配备的手动控制器，按下相应按钮即可实现道闸的开启和关闭。
3. 远程控制：如果需要进行远程控制，可以借助中启莱道闸的远程控制系统，在任何地点通过网络远程操作道闸。
五. 中启莱道闸的维护为了延长道闸的使用寿命和确保其正常运行，中启莱道闸需要进行定期的维护保养。
以下是几个关键的维护要点：1. 清洁保养：定期清洁道闸的表面和内部，确保无灰尘、油污等杂物影响道闸的正常运行。
一道通科技道闸说明书一、产品概述一道通科技道闸是一款精心设计、性能卓越的智能设备，旨在为各类场所提供高效、安全、便捷的车辆出入管理解决方案。
它采用了先进的技术和优质的材料，具有稳定可靠的运行性能和出色的耐用性。
二、产品特点1、精准的控制与识别系统道闸配备了高精度的传感器和先进的控制算法，能够准确地检测车辆的进出，并迅速做出响应。
无论是车牌识别、蓝牙感应还是刷卡通行，都能实现快速、无误的操作。
2、强大的动力与稳定性能采用高性能的电机和传动系统，确保道闸在频繁的使用中依然能够稳定运行。
即使在恶劣的天气条件下，如强风、暴雨等，也能保持正常的工作状态。
3、多样化的通行方式支持多种通行方式，满足不同用户的需求。
除了常见的车牌识别外，还可以通过蓝牙、IC 卡、远程遥控等方式控制道闸的开启和关闭。
4、坚固耐用的结构设计主体结构采用优质的钢材和铝合金材料，经过精心的加工和处理，具有良好的抗腐蚀性和抗撞击能力。
表面采用静电喷塑工艺，不仅美观大方，而且能够长期保持色泽鲜艳。
5、智能防护功能具备防砸车、防尾随等智能防护功能，有效保障车辆和行人的安全。
当检测到车辆或行人在道闸下方时，道闸会自动停止下落，避免发生意外。
6、低噪音运行在运行过程中，产生的噪音非常低，不会对周边环境造成干扰，为用户提供一个安静、舒适的使用环境。
7、远程监控与管理可通过网络与管理系统连接，实现远程监控和管理。
管理人员可以实时了解道闸的运行状态，对通行记录进行查询和统计，方便进行数据分析和管理决策。
三、技术参数1、工作电压：AC 220V ±10% 50Hz2、电机功率：＿____W3、起落杆时间：＿____秒（可根据需求调整）4、杆长：＿____米（可定制）5、运行环境温度：－30℃～＋70℃6、相对湿度：≤90%，不凝露四、安装与调试1、安装前准备（1）确定安装位置：根据现场实际情况，选择合适的安装位置，确保道闸能够正常运行，并且不影响车辆和行人的通行。

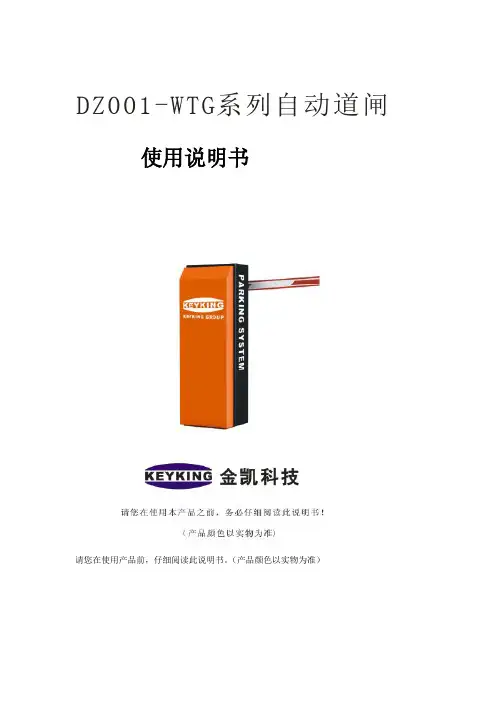

-系列自动道闸DZ001WTG使用说明书请您在使用产品前，仔细阅读此说明书。
（产品颜色以实物为准）一、产品概述DZ-WTG系列道闸是我司最新研发的一款智能型道闸，它具有以下的特点：1、道闸整体外观设计新颖，既美观又大方。
2、道闸采用全模具化设计，同时采用铝合金材料，不生锈，耐腐蚀。
3、采用我司独创的手动离合装置。
4、采用我司最新研发的道闸机芯，该机芯采用大减速比的传动结构，使机芯更紧凑，更实用。
5、采用我司独具一格的可变换闸杆起落方向设计。
6、实现了在选用不同长度的闸杆时可使用同一规格的平衡弹簧，避免了更换弹簧的麻烦。
二、产品系列及参数三、功能特点1、独有的手动离合装置，停电手动快速起杆。
2、闸杆起落方向可自由选定。
3、同一规格的平衡弹簧可与不同长度的闸杆配套使用。
4、具有开、关和停止控制信号。
5、红外对射防砸功能（需配对装置）。
6、支持外置和内置地感。
7、具有自动放行和低温自适功能。
四、工作技术参数五、产品示意图（图一）1、产品外形尺寸图（单位：mm）(图一)2、产品机芯图（图二）1：闸杆17：连杆2：减速箱18：双向调节螺母3：光电限位遮光片19：弹簧拉杆4：电动机20：摆杆轴5：垂直限位遮光片21：电控箱6：水平限位遮光片22：弹簧拉杆7：顶杆23：顶杆套定位螺丝8：顶杆套24：弹簧套筒座9：顶杆套卡环25：套筒垂直调节螺丝10：顶杆紧固螺母26：套筒垂直调节螺丝紧固螺母11：压棒27：连杆关节轴承12：压棒固定螺丝28：连杆关节轴卡环13：曲臂14：曲臂导向螺丝15：曲臂紧固螺母16：曲臂—连杆关节轴3、为了便于客户订货，特将道闸的方向规定为左、右固定状态，如下图所示：（1）：左固定状态：当面向机箱门，闸杆逆时针起杆到垂直状态，顺时针落杆至水平状态。
（2）：右固定状态：当面向相箱门，闸杆逆时针落杆至水平状态，顺时针起杆至垂直状态。
（一）、机械部分的安装1、设备的土建安装按场地的具体情况，参照闸机固定底座的尺寸，用配备的膨胀螺栓将道闸固定在地面上。
请您在使用产品前认真阅读本手册敬爱的用户：第一感谢您选择了由本企业为您精心制造的道闸!能为您供给服务深感有幸！为保证本产品的安全使用，充足发挥本产品的优秀性能，提升产品的使用寿命，请通读本手册，认识有关的产品信息。
经过阅读本手册，你能更详尽的认识到本产品的性能特色及有关技术参数，并经过有关表示图明确产品构造。
本手册叙述了安装过程中可能碰到的问题，并作了有关剖析，供给了相应的解决方案，方便用户对产品安装调试及进行养护保护。
本资猜中部分图片是表示图，仅供参照，若图片与实物不符，请以以实物为准。
本企业全权负责该资料的订正及解说，并保存改正产品及技术参数不另行通知的权益，敬请体谅。
产品性能特色我企业精心设计并制作的一款新式道闸，使用方便，安全靠谱，简短大方、雅观亮丽。
宽泛用于机关单位、小区、泊车场、厂区大门等进出通道口。
一 .机芯特征●采纳最稳固的非等速运行机构，使闸杆慢起动、快运行，慢停止，清除闸杆在运行开、关中带来的颤动。
延伸产品使用寿命。
●道闸左右可换向，依据现场需要可任意改换闸杆的起落方向，合用范围更为宽泛。
●采纳高负苛承重带座轴承，使机芯部分更为坚固。
●机械限位可调，使安装调试更为方便快捷。
●采纳高敏捷限位开关，瞬时控制起杆、落杆到位正确。
●一体化涡轮蜗杆传动减速异步电机，传动安稳，噪音低，构造紧凑，能实现自锁。
●电机设智能过热保护系统，在屡次的使用下，控制了电机的温升，使电机不易烧坏。
●手动开闸机构，停电时可经过电机手轮自动起落闸杆，不受限制。
二 . 控制系统●采纳数字芯片技术，防砸、地感、 IC 接口集为一体，稳固性好，误动概率为零，特别设有延时保护功能，拥有两重控制功能。
●采纳起落超时与电机过热保护，防备闸机非正常破坏。
●采纳原装入口的大功率继电器，保证道闸靠谱运行。
●采纳原装入口的光电隔绝保护电路，保证信号完好和抗强扰乱。
●集成高性能百万组学习码的无线遥控接收模块，保证操作的稳固性。
●采纳特有的灭弧办理电路，保证控制板的使用寿命。
智能道闸机产品手册前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
概述本手册适用于JX-DZ316X系列智能道闸机（以下简称“道闸”）。
符号约定对于文档中出现的符号，说明如下所示。
符号说明说明类文字，表示对正文的补充和解释。
注意类文字，表示提醒用户一些重要的操作或者防范潜在的伤害和财产损失危险。
警告类文字，表示有潜在风险，如果不加避免，有可能造成伤害事故、设备损坏或业务中断。
危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。
安全使用注意事项·道闸安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。
·请不要将多个道闸连接至同一电源适配器（超过适配器负载量，可能会产生过多热量或导致火灾）。
·在接线、拆装等操作时请一定要将道闸电源断开，切勿带电操作。
·如果道闸出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源线拔掉，及时与经销商或服务中心联系。
·如果道闸工作不正常，请联系购买道闸的商店或最近的服务中心，不要以任何方式拆卸或修改道闸。
（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。
·请不要使物体摔落到道闸上或大力振动道闸，使道闸远离存在磁场干扰的地点。
避免将道闸安装到表面振动或容易受到冲击的地方（忽视此项可能会损坏道闸）。
·道闸接入互联网可能面临网络安全问题，请您加强个人信息及数据安全的保护。
当您发现道闸可能存在网络安全隐患时，请及时与我们联系。
·请您理解，您有责任合理配置所有的密码及其他相关产品安全设置，并妥善保管好您的用户名和密码。
·请妥善保存道闸的全部原包装材料，以便出现问题时，使用包装材料将道闸包装好，寄到代理商或返回厂家处理。
非原包装材料导致的运输途中的意外损坏，本公司不承担任何责任。
道闸使用说明书的新一代的数字道闸；其高标准、高质量、高集成化的特性，时尚潮流的外观形象，及其独特地颜色视觉魅力，给人一种尊贵高雅、爽心悦目的感觉，使得与其搭配起来更加具有相得益彰的效果，是停车场，酒店，学校，花园别墅小区，企事业单位等场合的配套首选。
一.机械特性●采用一体化机芯，全模具量化生产制作，大大提高产品稳定性，确保道闸的运行精度；●采用无固定方向设计，使得机芯可左右调转，不分左右向，根据需要可随意更换闸杆的起落方向，适用范围更加广泛；●采用精密的四连杆机构，使闸杆做缓起渐停无冲击的快速平稳动作，有效减轻闸杆抖动，减轻电机负荷，延长道闸的使用寿命；●70W一体化涡轮蜗杆传动减速异步电机，传动平稳，噪音低，结构紧凑，能实现自锁，堵转时无冲击，保护控制器，延长控制器使用寿命；●手动锁闸机构，停电时可通过电机手轮自动起落闸杆，不受限制；二..电气特性●系统集成度高，功能强大；●采用升降超时与电机过热保护，防止闸机非正常损坏；●采用霍尔感应装置进行限位感应控制，非接触工作，永不磨损偏移；●采用原装进口的大功率继电器，确保道闸可靠运行。
●采用原装进口的光电隔离保护电路，确保信号完整和抗强干扰。
●集成高性能百万组学习码的无线遥控接收模块，确保操作的稳定性。
●采用独有的灭弧处理电路，确保控制板的使用寿命。
●采用原装进口磁芯的变压器，在户外潮杂环境下的稳定工作。
●提供额外12V/100mA电源，便于连接不同型号的限位检测装置。
三.安全特性●遇阻反弹（压力电波防砸）：闸杆在下落过程中，若遇到外力阻挡后，便会自动起杆，减免因失误带来的损伤；●地感防砸：闸杆在下落过程中，如接收到地感信号后，便会自动起杆，触发期间不落杆，待地感信号恢复后，闸杆自动下落，确保安全；●开优先防砸：闸杆在下落过程中，若遇紧急情况，无论是在开闸或关闸运行状态，只要接收到开闸信号，闸杆便会执行开闸动作；●防砸胶条防砸：闸杆上配带有橡胶胶条，可以减轻因为意外而造成的损失。
创通智能道闸说明书全文共四篇示例，供读者参考第一篇示例：创通智能道闸说明书一、产品概述创通智能道闸是一种应用于停车场、小区、商场等进出口管理的智能化设备。
它可以实现对车辆的自动识别、自动抬杆，从而实现车辆出入的自动控制和管理。
这款道闸具有快速响应、稳定性高、使用方便等特点，是现代化停车管理系统中不可或缺的一环。
二、产品特点1.自动识别：该道闸可以通过安装在车辆上的RFID识别卡对车辆进行自动识别，避免了繁琐的人工操作，提高了通行效率。
2.快速升降：道闸升降速度快，可以在几秒内完成升降动作，避免了车辆排队等待的情况。
3.防撞设计：道闸装有撞车保护装置，能够在遇到外力撞击时自动停止升降操作，避免了对车辆和设备的损坏。
4.远程控制：道闸可以通过手机App或远程控制器进行远程操作，方便管理人员对车辆出入进行监控和管理。
5.耐用稳定：该道闸采用高品质的材料和先进的制造工艺，具有较强的耐用性和稳定性，长时间使用不易出现故障。
6.智能化管理：该道闸可以与停车管理系统进行联动，实现车辆自动识别、收费等功能，提高了停车管理的智能化水平。
三、安装使用说明1.安装要求：道闸应安装在平整牢固的地面上，避免地面倾斜和不平整造成道闸不稳定。
需要保证道闸和互锁设备之间的安全距离，以确保人员和车辆的安全。
2.电源接入：道闸需要接入稳定的电源供电，电源线应按照规范要求进行接线，避免电路短路或漏电等情况发生。
3.防雷保护：为了保护道闸设备免受雷击的损害，建议安装避雷装置，并定期维护和检查，确保道闸设备的安全运行。
4.操作说明：道闸可以通过手动操作、远程控制或自动识别等方式进行操作，使用人员需按照操作说明书进行正确操作，避免误操作导致设备故障。
5.维护保养：道闸设备需要定期保养和维护，包括检查传动系统、电路连接、防撞装置等部件，及时发现并处理问题，确保设备的正常运行。
四、常见问题及解决方法1.道闸无法升降：检查电源供电是否正常，检查传动系统是否受阻或损坏，及时清理或更换受损零部件。
尊敬的用户：首先感谢您选择了由本公司为您精心制造的道闸!能为您提供服务深感荣幸！为确保本产品的安全使用，充分发挥本产品的优良性能，提高产品的使用寿命，请通读本手册，了解相关的产品信息。
通过阅读本手册，你能更详细的了解到本产品的性能特点及相关技术参数，并通过相关示意图明确产品结构。
本手册讲述了安装过程中可能遇到的问题，并作了相关分析，提供了相应的解决方案，方便用户对产品安装调试及进行保养维护。
本资料中部分图片是示意图，仅供参考，若图片与实物不符，请以以实物为准。
本公司全权负责该资料的修订及解释，并保留更改产品及技术参数不另行通知的权利，敬请谅解。
产品性能特点我公司精心设计并制作的一款新型道闸，使用方便，安全可靠，简洁大方、美观亮丽。
广泛用于机关单位、小区、停车场、厂区大门等出入通道口。
一.机芯特性•采用最稳定的非等速运行机构，使闸杆慢起动、快运行，慢停止，排除闸杆在运行开、关中带来的抖动。
延长产品使用寿命。
•道闸左右可换向，根据现场需要可随意更换闸杆的起落方向，适用范围更加广泛。
•采用高负苛承重带座轴承，使机芯部分更加稳固。
•机械限位可调，使安装调试更加方便快捷。
•采用高灵敏限位开关，瞬间控制起杆、落杆到位准确。
•一体化涡轮蜗杆传动减速异步电机，传动平稳，噪音低，结构紧凑，能实现自锁。
•电机设智能过热保护系统，在频繁的使用下，控制了电机的温升，使电机不易烧坏。
•手动开闸机构，停电时可通过电机手轮自动起落闸杆，不受限制。
二.控制系统•采用数字芯片技术，防砸、地感、IC 接口集为一体，稳定性好，误动概率为零，特别设有延时保护功能，具有双重控制功效。
•采用升降超时与电机过热保护，防止闸机非正常损坏。
•采用原装进口的大功率继电器，确保道闸可靠运行。
•采用原装进口的光电隔离保护电路，确保信号完整和抗强干扰。
•集成高性能百万组学习码的无线遥控接收模块，确保操作的稳定性。
•采用独有的灭弧处理电路，确保控制板的使用寿命。
•采用原装进口磁芯的变压器，在户外潮杂环境下的稳定工作。
三.安全特性•遇阻反弹（压力电波防砸）：闸杆在下落过程中，若遇到外力阻挡后，便会自动起杆，减免因失误带来的损伤。
•地感防砸：闸杆在下落过程中，如接收到地感信号后，便会自动起杆，触发期间不落杆，待地感信号恢复后，闸杆自动下落，确保安全；•开闸优先防砸：闸杆在下落过程中，若遇紧急情况，无论运行何种状态，只要接收到开闸信号，闸杆便会执行开闸动作；•防砸胶条防砸：闸杆上配带有橡胶胶条，可以减轻因为意外而造成的损失。
产品规格及其结构参数.规格参数OSB-001/005/006系列（下表参数以OSB-001为例，OSB-005/006参数与其一样）机型图片型号限长（M）起杆时间（S）落杆时间（S）闸杆中心距地高度（M）机身重量KG机身规格（MM）OSB-001-ZM 6 6 6 830 45 350*280*1020OSB-001-ZH 4.5 4 4 830 45 350*280*1020OSB-001-ZK 3.5 1.5 1.5 830 45 350*280*1020OSB-001-QM 6 6 6 830 45 350*280*1020 001OSB-001-QH 4.5 4 4 830 45 350*280*1020OSB-001-QK 3.5 1.5 1.5 830 45 350*280*10200SB-001-LM（两栏） 5 6 6 830 45 350*280*10200SB-001-LM（三栏） 4.5 6 6 830 45 350*280*1020闸杆规格：铝合金86mm*44mm*1.2mm （贴纸要求可根据客户要求搭配）。
产品类型系列代号品牌代号其中，产品类型包括系列类型与速度代号;①系列类型：Z――直杆Q――曲杆L――栅栏■技术参数输入电源AC220/AC110 50/60HZ额定功率70W/100W电机工作温度（摄氏度）-30 度<C<80 度机箱重量45防护等级IP44闸杆中心离地高度830遥控距离不小于30米三■工作原理其机械动力由电机经涡轮蜗杆减速器带动输出轴运转，通过平面四杆机构将运动传递到杆把，通过磁铁感应开关，精确定位闸杆在运行过程中的水平、垂直状态位置，从而实现对闸杆的控制。
（详细说明，参见图示）②速度代号：M慢速H――中速K――快速2.弹簧拉孔说明机箱内部安装有平衡拉伸弹簧，用于平衡闸杆重量，在调试安装的过程中，可以根据闸杆的长度（6m,5m,4m,3m等）来改变弹簧拉孔与主轴之间的力臂大小，来改变弹簧的拉力大小，使道闸杆达到平衡而不需要更换弹簧。
当杆长发生改变时，按图示重新调节弹簧的拉孔即可。
（弹簧的拉孔，如图所示）删璘費拉?I4 5咗右楠倾\\\Rfi«霸鮒耐磁斛关矽辭輕（1）将闸杆位置静止在竖直状态，将弹簧拧松后从底部挂钩里取出；（2）取下杆把臂固定螺丝将杆把臂换向后再紧固，相应的连接臂及曲臂也换好向；（3）将机械限位组件整体换向；最后，根据杆长再将弹簧组件固定在相应的拉孔上;-1 1rj■3*5&l12fS0一_ c屈（右向安装示意图）3左右向互换根据现场的实际安装情况，如需调换闸机的落杆方向，可按照对应的方式进行更换。
（详细说明，如图所示）（左固定右向）（右固定左向）（左向安装示意图）（4）用手轮摇动电机，将曲臂调成落杆状态，调整机械限位到合适状态;（5）将夹板（固定闸杆）调成水平后，将闸杆安装上并锁紧。
（6）将道闸控制板上的开限位与关限位接线对调，电机的正反转接线对调。
（详见接线说明）（7）调节磁铁限位固定板上的磁铁，移动到相应的位置，使其水平限位指示灯常亮，锁紧螺丝，固定磁铁位置。
（8） 摇动手轮，或者直接通电遥控，使闸杆处于竖直状态，再调节磁铁限位固定板上的磁铁，移动到相应的位置, 使其垂直限位指示灯常亮，锁紧螺丝，固定磁铁位置。
（9） 最后，在闸杆竖直状态下，上紧弹簧，转换完成。
（右向限位磁铁状态）四、尺寸规格图（下图规格以OSB-001为例，OSB-005/006规格与其一样）水平限TY'^T垂直眼隹磁扶 垂直限位指示灯（左向限位磁铁状态）2I |'=* ■水平限14指示灯——T-H一「fa■280—-------。
封一>dg “需龜⑨釧”丄醴堆重醴障“需焉刑用暂”与“需篦刑用暂”（W）⑨釧肛”母壷曇M '旦回早谶醴勒混韋母邀爭前纵'闻回却区刑固谶歪乐：艰WAK .（¥）⑨刨沃”与“2H0*典fttL[«a公共地M4'接按1»盒疔I匕佶号接按tt^a^¥S®5]接电机黄创线:接电机□色线I按电机红色蝇I^3>3^----- *—援JibH工板轉色找搖瞅位樞苗F操觸搖限位拉黄/址森---- MSSteiLfe^―^接乍辆檢测器一^舍拄蠟—接红外线/压力艘3__4flHW匚E-團lom•IDnuDnn u一援红绿灯廿檄C+12V）― 接红灯负极（T—按绿灯金權f >s製頁比鬻HeKt.占崔怔饰君誥刈.-矍逵・醤着孟厲计立離百工芸益5?!主.留召朮閥E亠3竭卫绪HMTS鬻囂黑Q瞿士專2盍W帳纂辞豐」田鼬安装与调试一．安装说明• 打开包装箱，按配件清单清点相关随机零配件。
• 根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置。
对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于1°。
•根据控制室或岗亭的位置，依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管（建议电源线和控制线分别穿在不同的线管中）。
•在道闸主机安装位置安装膨胀螺钉（根据清单实际配备的配件确定），将道闸主机固定牢固后，方可使用。
•用手要把将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
•仔细对照接线图，将电源线和相关控制线接到闸机控制板上，确定无误后，拧紧调试。
注：以上操作均应在断电的情况下进行。
二．具体操作（1）线路预埋按客户的要求将机箱位置定好, 如需浇筑混凝土基座可事先完成（基座尺寸大小要比道闸底部外形尺寸大小多出约100-150mm）,在机箱固定位置的中心点到控制室或岗亭之间预埋或开挖电缆线沟，埋放线管，穿入设备所用3X1.5平方毫米电源线和4X0.5 平方毫米控制线（配无线台控时不用），确定无误后，回填混凝土。
（附图）（2）固定机箱将机箱放到固定位置，打开机箱门，然后在机箱底板的螺钉孔中心和机箱底座边缘做上记号，移开道闸，在做好记号的螺钉孔上用钻头垂直打孔（钻头大小要与随设备配带的膨胀螺栓相匹配），深度要符合膨胀螺钉的长度要求。
将机箱移至原位，打入膨胀螺钉并紧固，固定牢固。
（3）闸杆的安装在道闸机箱固定牢固后，便可将闸杆安装在杆把位置，用配备的螺钉拧紧，并确定闸杆不倾斜。
如需安装叉杆，在调试好垂直，水平状态后，用手将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
（4）外围设备的安装道闸安装牢固，并且调试完毕后，可以根据客户的需要，按道闸控制板接线图接好机箱线路和相关外围设备的控制线路，并进行相关的调试。
使用与维护说明一．使用说明•使用前必须检查电源电压是否与本产品相符，即220V ± 10%,为了考虑到有些地区存在欠压现象，电压低至180V时仍保持可靠的工作性能。
•当需要打开闸杆时，按一下控制器或遥控器上的“起杆”键，此时闸杆会自动起杆，到位后自动停止。
•当需要关闭闸杆时，按一下控制器或遥控器上的“落杆”键，此时闸杆会自动落杆，到位后自动停止。
•在落杆过程中，如遇有车辆及行人通过可按“起杆”键，闸杆会马上往起杆方向运行，或按“停止”键，闸杆会中断运行。
（注:在正常运行时请不要按“停止”键）•停电时若闸杆处于水平状态；可将道闸机箱门打开，用摇手将杆抬起。
来电后，直接按“落杆”键，闸杆会自动落杆，恢复正常使用。
二.安全事项•为确保安全使用，给本设备供电的电源需使用带漏电保护的插座。
•操作设备者必须注意：闸杆底下严禁停放任何物品及在闸杆运行时严禁通过车辆、行人和其它一切动物。
三.维护说明•应经常用柔软的细布，擦除机箱表面的灰尘，油污，保持机箱表面的清洁。
•定期检查控制板的接线部位是否有松动，接触不良等，保持控制设备处于通风干燥的地方，切勿水洗和浸水，以确保其性能的稳定，提高产品使用寿命。
•定期检查闸机各连接部位和运动部位的连接情况，对松动的紧固件进行紧固。
•定期检查平衡弹簧，确保弹簧无断裂或者裂纹的现象。
•定期检查减速器是否有漏油等不良的现象。
