实验三组合逻辑电路
一、实验目的
1.掌握组合逻辑电路的设计方法
2.熟悉常用组合逻辑器件的使用方法
3.熟悉用逻辑门电路、74LS138和74LS151进行综合性设计的方法
二、试验设备和器件
设备:数字电子技术试验箱
器件:74LS00,74LS20,74LS86,74LS138,74LS151
三、实验内容

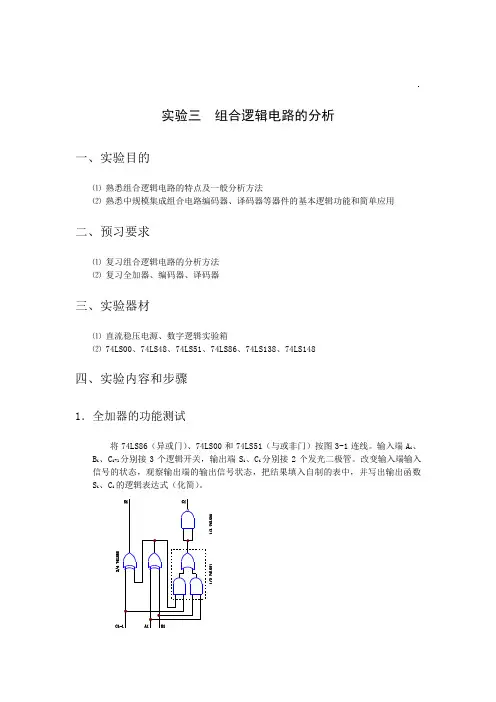

1.实现一位全加器
(1) 按照组合逻辑电路的一般设计步骤,用基本门电路(74LS00,74LS86)实现
一位全加器;
(2) 用1片74LS138和1片74LS20实现一位全加器。
2. 设计一个监测信号灯工作状态的逻辑电路,每一组信号灯由红、黄、绿三盏构成,仅有红灯R亮、仅有绿灯G亮、黄灯Y和绿灯G同时亮为正常工作状态,其余为故障状态。故障状态时要发出报警信号。要求用74LS151实现。
(1) 逻辑抽象。红黄绿三盏信号灯的状态为输入变量,分别用R、Y、G表示,并规定灯亮时为1,灭时为0;故障信号为输出变量,用Z表示,并规定正常工作状态下Z为0,发生故障时Z为1;
(2) 列真值表于表3-1;
(3) 根据真值表写出用最小项表示的Z的逻辑表达式;
(4) 按照逻辑表达式进行电路连接,画出电路连接图,并对电路进行测试。
3. 设计并实现实验指导书中四、3的电话程控系统(选作)
四、实验报告
1.实验预习
(1) 熟练掌握组合逻辑电路的一般设计步骤;
(2) 了解74LS00,74LS20,74LS86,74LS138,74LS151的功能表,引脚图和使用注意事项,熟练掌握使用它们实现逻辑函数的方法;
(3) 完成实验的预习报告,包括:实验目的、试验设备、布置的实验内容及步骤、原始数据记录表格及设计电路。
2. 实验及数据处理
(1) 根据布置的实验内容认真完成实验中的各项任务,仔细观察实验中的各种现象并加以分析;
(2) 完成真值表,记录实验数据并进行分析。
3. 思考题
(1) 3-8线译码器74LS138在正常工作状态下,输入011
ABC 时,哪一个译码输出端为有效电平?由此说明A、B、C中哪一个为高位输入端?
(2) 若用74LS138译码器实现数据分配器,应选择74LS138的哪个引脚作为数据分配器的数据输入端?
4.实验的注意事项及主要经验教训

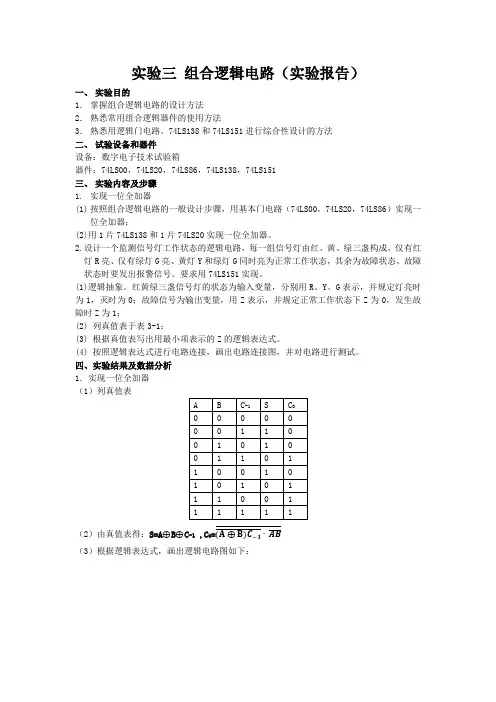

实验三:组合逻辑电路1.全加器实验
(1)基本门电路(74LS00、74LS86)实现的全加器
(电路图)(实验结果真值表) (2)74138(3线8线译码器)和7420(四输入的与非门)实现的全加器(电路图)(实验结果真值表) 2.信号灯工作状态监测电路(用8选1数据选择器74151实现)(电路图)(实验结果真值表)
3.简单电话程控系统(选作)
数据记录表
(电路图)
传输波形图
输入:
输出:
