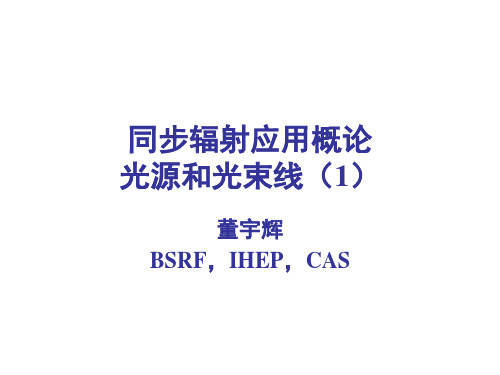

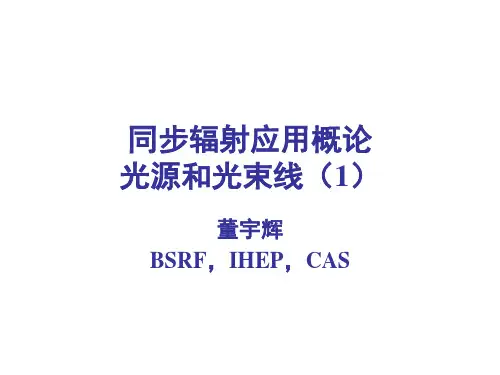

同步辐射应用概论 光源和光束线（1）
董宇辉 BSRF，IHEP，CAS
讲述要点
• • • • • • 什么是同步辐射？ 同步辐射发展历程 同步辐射发光元件 同步辐射波谱 同步辐射束线 同步辐射的应用简介
光源部分
• • • • 什么是同步辐射？ 同步辐射发展历程 同步辐射发光元件 同步辐射波谱
什么是同步辐射？
世界上代表性的同步辐射装置
欧洲ESRF
美国APS
日本SPring-8
美国NSLS-II
美国LCLS
同步辐射装置示意图
Booster
储存环
部分图片来自SSRL
实验站
光束线
发光元件
同步辐射发光元件
弯转磁铁
y
q
弯转磁铁发出的同步辐射 功率密度分布
d FB dqdy
2
1.32710 ( EGev ) I Amp H 2 ( y)
• 2009年，LCLS获得了自由电子激光，之前 Cornell的ERL样机也获得成功，2012年美 国PEP-X和日本SPring-8提出衍射极限储存 环的设计概念。
• 第四代光源？
三代同步辐射光源
• 第一代是寄生在高能物理装置上的兼用装 置； • 第二代是大量放置插入件的专用光源； • 第三代是优化的低发射度的专用光源； • 第四代则是以自由电子激光、能量回收型 直线加速器、衍射极限储存环为发展方向 的新一代光源，将进一步提高发射度和亮 度，并实现光源的相干性。
弯铁发出的同步辐射两个方向偏振的归 一化强度随角度的变化
插入件
• 弯转磁铁产生的同步辐射具有一定的局限 性：于弯转磁铁在加速器中用作维持电子 束在封闭轨道上循环，其需满足一定的物 理条件，如磁场强度和弯转半径等均受到 约束，致使辐射性能受到限制。 • 单靠它来提高同步辐射的亮度，或将辐射 光谱区扩展到很宽是很困难的。

同步辐射X射线成像及应用27页PPT

同步辐射X射线成像及应用27页PPT

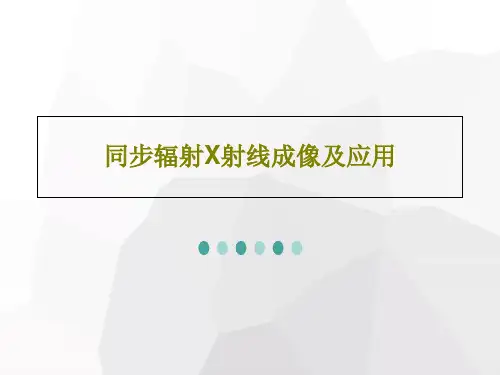

同步辐射X射线成像及应用
