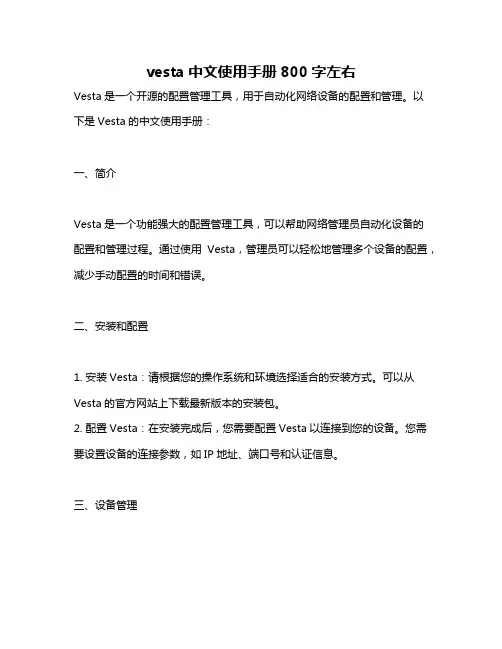

vesta中文使用手册800字左右Vesta是一个开源的配置管理工具,用于自动化网络设备的配置和管理。
以下是Vesta的中文使用手册:一、简介Vesta是一个功能强大的配置管理工具,可以帮助网络管理员自动化设备的配置和管理过程。
通过使用Vesta,管理员可以轻松地管理多个设备的配置,减少手动配置的时间和错误。
二、安装和配置1. 安装Vesta:请根据您的操作系统和环境选择适合的安装方式。
可以从Vesta的官方网站上下载最新版本的安装包。
2. 配置Vesta:在安装完成后,您需要配置Vesta以连接到您的设备。
您需要设置设备的连接参数,如IP地址、端口号和认证信息。
三、设备管理1. 添加设备:在Vesta中,您可以添加网络设备以进行管理。
您需要提供设备的连接参数,如IP地址、端口号和认证信息。
2. 设备列表:在设备列表中,您可以查看和管理已添加的设备。
您可以查看设备的状态、配置和统计信息。
3. 设备模板:Vesta支持设备模板,使您可以创建设备的配置模板。
通过使用模板,您可以快速地应用到多个设备上。
四、配置管理1. 配置编辑:在Vesta中,您可以编辑设备的配置。
您可以直接在编辑器中输入配置命令,或从模板中导入配置。
2. 配置应用:在编辑完配置后,您可以使用Vesta将配置应用到设备上。
您可以一次性应用到多个设备上,或按计划自动应用。
3. 配置回滚:如果您需要撤销设备的配置更改,可以使用Vesta的配置回滚功能。
您可以回滚到之前的任何一个时间点的配置。
五、报告和日志1. 报告生成:Vesta支持生成设备的配置报告和状态报告。
您可以将报告导出为文本文件或HTML文件,以便于查看和管理。
2. 日志记录:Vesta记录了所有的设备操作和更改。
您可以通过查看日志来跟踪设备的配置更改历史和操作记录。
六、高级功能1. 脚本执行:Vesta支持脚本执行功能,使您可以编写脚本自动化设备的操作和配置。
您可以使用脚本执行命令来执行自定义操作。

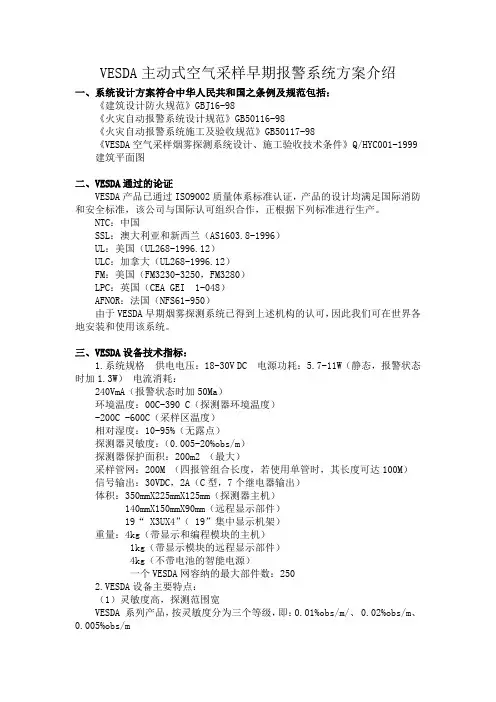

VESDA主动式空气采样早期报警系统方案介绍一、系统设计方案符合中华人民共和国之条例及规范包括:《建筑设计防火规范》GBJ16-98《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》GB50117-98《VESDA空气采样烟雾探测系统设计、施工验收技术条件》Q/HYC001-1999 建筑平面图二、VESDA通过的论证VESDA产品已通过ISO9002质量体系标准认证,产品的设计均满足国际消防和安全标准,该公司与国际认可组织合作,正根据下列标准进行生产。
NTC:中国SSL:澳大利亚和新西兰(AS1603.8-1996)UL:美国(UL268-1996.12)ULC:加拿大(UL268-1996.12)FM:美国(FM3230-3250,FM3280)LPC:英国(CEA GEI 1-048)AFNOR:法国(NFS61-950)由于VESDA早期烟雾探测系统已得到上述机构的认可,因此我们可在世界各地安装和使用该系统。
三、VESDA设备技术指标:1.系统规格供电电压:18-30V DC 电源功耗:5.7-11W(静态,报警状态时加1.3W)电流消耗:240VmA(报警状态时加50Ma)环境温度:00C-390 C(探测器环境温度)-200C -600C(采样区温度)相对湿度:10-95%(无露点)探测器灵敏度:(0.005-20%obs/m)探测器保护面积:200m2 (最大)采样管网:200M (四报管组合长度,若使用单管时,其长度可达100M)信号输出:30VDC,2A(C型,7个继电器输出)体积:350mmX225mmX125mm(探测器主机)140mmX150mmX90mm(远程显示部件)19“ X3UX4”( 19”集中显示机架)重量:4kg(带显示和编程模块的主机)1kg(带显示模块的远程显示部件)4kg(不带电池的智能电源)一个VESDA网容纳的最大部件数:2502.VESDA设备主要特点:(1)灵敏度高,探测范围宽VESDA 系列产品,按灵敏度分为三个等级,即:0.01%obs/m/、 0.02%obs/m、0.005%obs/m传统的烟感报警器灵敏度为: 20%obs/m因此,该系列产品比目前国内外普通使用的传统烟感报警器的灵敏度高几百倍到千倍。

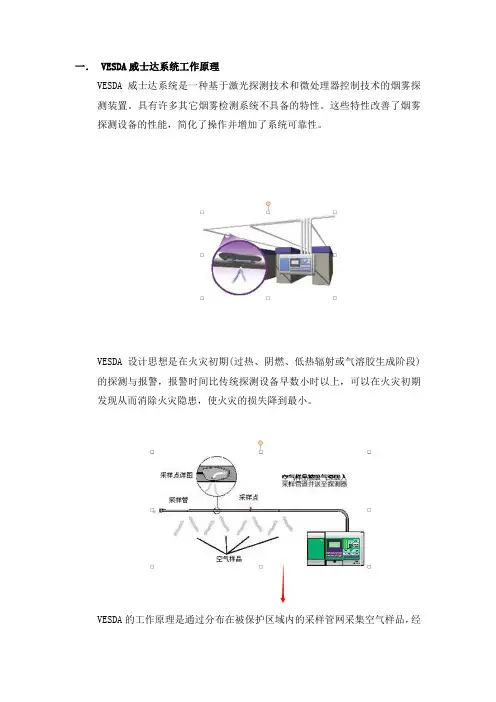

一. VESDA威士达系统工作原理VESDA威士达系统是一种基于激光探测技术和微处理器控制技术的烟雾探测装置。
具有许多其它烟雾检测系统不具备的特性。
这些特性改善了烟雾探测设备的性能,简化了操作并增加了系统可靠性。
VESDA设计思想是在火灾初期(过热、阴燃、低热辐射或气溶胶生成阶段)的探测与报警,报警时间比传统探测设备早数小时以上,可以在火灾初期发现从而消除火灾隐患,使火灾的损失降到最小。
VESDA的工作原理是通过分布在被保护区域内的采样管网采集空气样品,经过一个特殊的过滤装置滤掉灰尘后送至激光探测腔,对空气中因燃烧产生的烟雾微粒进行测定,根据程序分析判断是否有火情产生,进而发出警报。
二. VESDA系统工作特性1.探测方式及工作过程VESDA(Very Early Smoke Detection Apparatus)通过对火灾前兆——烟雾的探测发现火灾隐患。
VESDA系统利用其设备内的吸气泵,通过分布在保护区内的采样管网,连续采集空气样品,经过滤器过滤灰尘后,送至激光探测腔分析。
激光探测腔利用激光散射方式发现空气样品中的异常烟雾颗粒,探测结果经计算后判断是否发生火情,进而报警并发出控制信号,同时储存报警事件及时间。
2.探测能力及报警阈值VESDA系统对烟雾分辨率为0.00075%obs/m。

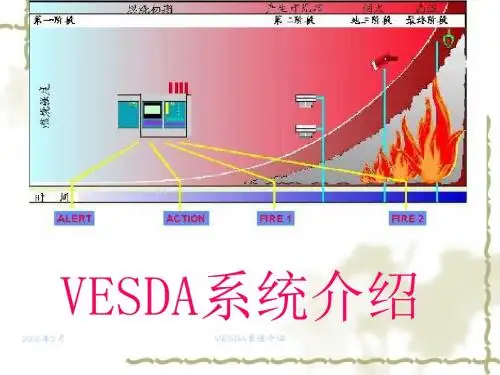

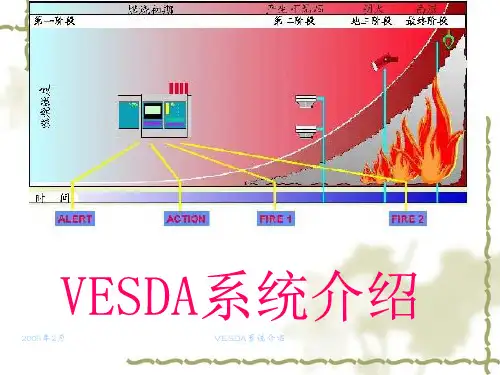

报警阈值设定范围为0.005%~~20%obs/m,四级报警阈值(警告,行动,火警1,火警2),可人工或自动调整,并可区分上下班、周末、节假日等等情况,自动调节报警阈值。
3.报警时间VESDA极高的探测能力使其可在火灾早期酝酿阶段即能发现火灾隐患。
4.采样方式VESDA系统采样方式灵活,根据需要可以分为:★天花板采样采样管网布置在房顶天花板下,通过烟雾自然上升,进行采样探测。
★回风口采样在有空调系统的环境中,采样管布置在回风口处,当烟雾随空气流经回风口时,即可被发现。
VESDA的独特探测方式使其不易受气流影响。

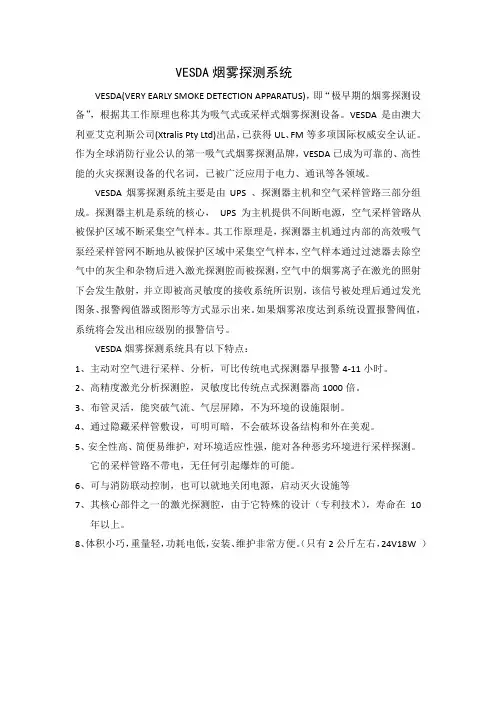

VESDA烟雾探测系统VESDA(VERY EARLY SMOKE DETECTION APPARATUS),即“极早期的烟雾探测设备”,根据其工作原理也称其为吸气式或采样式烟雾探测设备。
VESDA是由澳大利亚艾克利斯公司(Xtralis Pty Ltd)出品,已获得UL、FM等多项国际权威安全认证。
作为全球消防行业公认的第一吸气式烟雾探测品牌,VESDA已成为可靠的、高性能的火灾探测设备的代名词,已被广泛应用于电力、通讯等各领域。
VESDA烟雾探测系统主要是由UPS 、探测器主机和空气采样管路三部分组成。
探测器主机是系统的核心,UPS 为主机提供不间断电源,空气采样管路从被保护区域不断采集空气样本。
其工作原理是,探测器主机通过内部的高效吸气泵经采样管网不断地从被保护区域中采集空气样本,空气样本通过过滤器去除空气中的灰尘和杂物后进入激光探测腔而被探测,空气中的烟雾离子在激光的照射下会发生散射,并立即被高灵敏度的接收系统所识别,该信号被处理后通过发光图条、报警阀值器或图形等方式显示出来。
如果烟雾浓度达到系统设置报警阀值,系统将会发出相应级别的报警信号。
VESDA烟雾探测系统具有以下特点:1、主动对空气进行采样、分析,可比传统电式探测器早报警4-11小时。
2、高精度激光分析探测腔,灵敏度比传统点式探测器高1000倍。
3、布管灵活,能突破气流、气层屏障,不为环境的设施限制。
4、通过隐藏采样管敷设,可明可暗,不会破坏设备结构和外在美观。
5、安全性高、简便易维护,对环境适应性强,能对各种恶劣环境进行采样探测。
它的采样管路不带电,无任何引起爆炸的可能。
6、可与消防联动控制,也可以就地关闭电源,启动灭火设施等7、其核心部件之一的激光探测腔,由于它特殊的设计(专利技术),寿命在10年以上。
8、体积小巧,重量轻,功耗电低,安装、维护非常方便。
(只有2公斤左右,24V18W )。

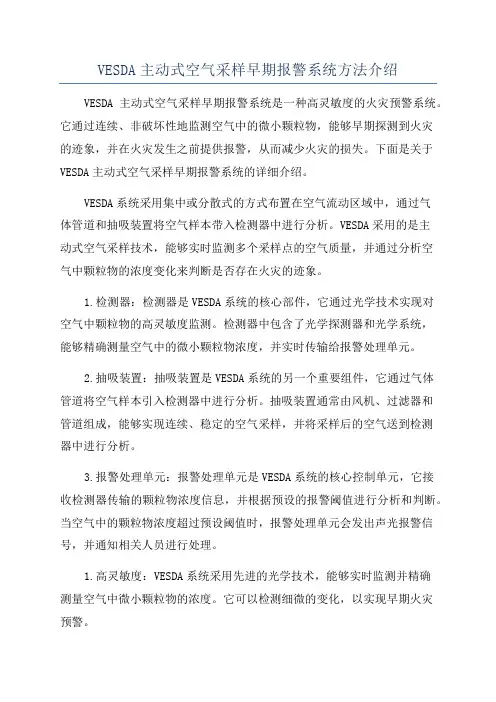

VESDA主动式空气采样早期报警系统方法介绍VESDA主动式空气采样早期报警系统是一种高灵敏度的火灾预警系统。
它通过连续、非破坏性地监测空气中的微小颗粒物,能够早期探测到火灾的迹象,并在火灾发生之前提供报警,从而减少火灾的损失。
下面是关于VESDA主动式空气采样早期报警系统的详细介绍。
VESDA系统采用集中或分散式的方式布置在空气流动区域中,通过气体管道和抽吸装置将空气样本带入检测器中进行分析。
VESDA采用的是主动式空气采样技术,能够实时监测多个采样点的空气质量,并通过分析空气中颗粒物的浓度变化来判断是否存在火灾的迹象。
1.检测器:检测器是VESDA系统的核心部件,它通过光学技术实现对空气中颗粒物的高灵敏度监测。
检测器中包含了光学探测器和光学系统,能够精确测量空气中的微小颗粒物浓度,并实时传输给报警处理单元。
2.抽吸装置:抽吸装置是VESDA系统的另一个重要组件,它通过气体管道将空气样本引入检测器中进行分析。
抽吸装置通常由风机、过滤器和管道组成,能够实现连续、稳定的空气采样,并将采样后的空气送到检测器中进行分析。
3.报警处理单元:报警处理单元是VESDA系统的核心控制单元,它接收检测器传输的颗粒物浓度信息,并根据预设的报警阈值进行分析和判断。
当空气中的颗粒物浓度超过预设阈值时,报警处理单元会发出声光报警信号,并通知相关人员进行处理。
1.高灵敏度:VESDA系统采用先进的光学技术,能够实时监测并精确测量空气中微小颗粒物的浓度。
它可以检测细微的变化,以实现早期火灾预警。
2.多点监测:VESDA系统可以同时监测多个采样点的空气质量,以实现对更大范围内的火灾预警。
这可以有效减少漏报和误报的概率,提高系统的可靠性。
3.快速响应:VESDA系统可以实时传输检测到的颗粒物浓度信息,并在火灾发生前迅速报警。
这有助于相关人员及时采取措施,减少火势扩大的可能性。
4.高可靠性:VESDA系统采用的是非热灵敏技术,可以在恶劣环境下工作,并对灰尘、高湿度等外界因素具有良好的抗干扰能力。

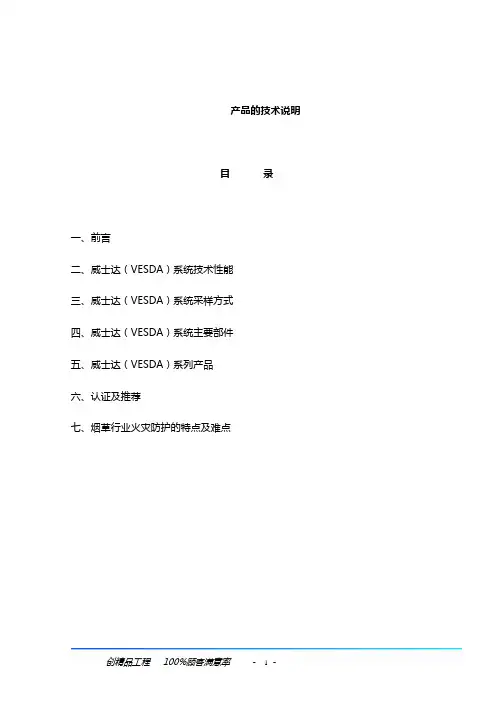

产品的技术说明目录一、前言二、威士达(VESDA)系统技术性能三、威士达(VESDA)系统采样方式四、威士达(VESDA)系统主要部件五、威士达(VESDA)系列产品六、认证及推荐七、烟草行业火灾防护的特点及难点一、前言当今世界,科学技术日新月异,社会经济飞速发展。
随着物质文明和精神文明的提高,人们对安全有了更高的要求。
广义的安全包括人的身心安全和财物的安全。
火灾是我们的天敌,是人类所面对的重大自然灾害之一。
它不仅直接威胁着人们的生命和健康,也会使成千上万的财产顷刻间化为灰烬。
随着社会文明程度提高,人类所面临的风险也不断增大,灾害的影响程度之深更是前所未有。
在大型的核电站、水电站,海上钻井平台,地铁等地下空间,列车、轮船等人员聚集的交通工具,存放贵重物品的仓库,不可中断工作的电信机房、控制室,以及制造芯片的洁净厂房等等,小小的火灾就会带来不可估量的损失。
为了有效地控制火灾的发生,降低灾害的损失,人们在火灾报警方面提出了更高的要求——早期报警。
火灾探测系统的极早期、网络化已经成为社会的需求。
在科学技术方面,先进的激光技术、计算机技术及人工智能技术运用到消防领域,引起了火灾自动报警技术的变革,满足了人们对消防报警方面的需求。
威士达(VESDA)便是这一技术的结晶,是当今世界上最先进的消防报警产品,它灵敏度高,没有误报警,运行稳定、可靠,操作简单、方便,应用灵活,扩展方便,维护量小,易于监控、集中管理。
正是有了威士达(VESDA)产品,用户才彻底摆脱了火灾的威胁,变被动为主动,防患于未然。
二、威士达(VESDA)系统技术性能2.1概述威士达(VESDA)极早期火灾报警系统是澳大利亚VISION公司在二十世纪七十年代研制出来的,并迅速占领了全球市场。
1998年,VISION公司推出了全新产品——VESDA激光加强型(LaserPLUS)早期烟雾探测系统,使其在空气采样式烟雾探测产品上又向前迈出了大大的一步。
VESDA极早期烟雾探测报警系统联网集中监控方案说明(修订本)北京华脉金威电子消防系统有限公司目录一VESDA极早期火灾探测报警系统集中监控网络的功能概述二VESDA极早期火灾探测报警系统固有网络形式VESDAnet TM1.VESDAnet TM的网络构成2.VESDAnet TM的联网管理软件VSMⅢ功能简介3.VESDAnet TM的特点及应用范围三利用通讯网络实现的VESDA系统远程组网监控1.利用市话网络实现VESDA远程拨号联网●系统构成●系统性能,特点及拨号阻塞问题的解决方案●利用VSMⅢ实现VESDA的远程调试功能●利用VSMⅢ实现VESDA的远程诊断及远程维护功能●以VSMⅢ为基础,面向所有VESDA用户的远程维护网2.利用GSM网实现的远程拨号联网监控功能3.利用GSM短消息实现的远程联网监控功能4.利用2M口以时隙抽取方式实现的远程联网监控功能四利用计算机网络实现的VESDA广域火灾预警集中监控网1.利用计算机网络实现VESDA系统集中组网特性2.专用组网管理软件功能简介五利用电信环境动力监控网实现VESDA远程联网监控1.利用VESDA提供的RS-232接口及开放协议实现的VESDA 与环境动力监控网的集中组网2.利用VESDA继电器接口实现VESDA与环境动力监控网的集中组网3.此种方式的在其他应用领域的普遍意义。
六利用无线数传电台实现VESDA的远程无线联网监控七小结一VESDA极早期火灾探测报警系统集中监控网络的功能概述VESDA极早期火灾探测报警系统,作为一种具有全新理念的新一代火灾报警设备正在不断的被广大用户所认可。
尤其是在一些特殊的行业及应用环境当中,VESDA正在日益成为一种不可替代的技术先进,功能完备的消防报警产品。
VESDA系统采用主动的探测方式,先进的探测技术使对烟雾的探测能力较传统探测设备有了极大的提高,可在火灾蔓延前数小时发现火情,为防止火灾赢得了宝贵时间。
因此,VESDA系统在一些对火灾防范要求较高的行业有着广泛的应用前景。
然而,VESDA系统在实际的应用当中,往往不仅被要求作为一个独立报警系统,对被保护区域提供安全保障,而且需要对一个行业中的所有安装有VESDA系统的保护目标实施联网集中监控。
例如在电信行业中,有许多通讯机房分布在城市当中不同的位置,这就要求将安装在城市当中不同位置的VESDA系统连成网络,在一定的范围内实施统一管理,以组成城市行业内部重点防火目标的火灾预警监控网。
这将对进一步加强火灾的防范工作,增强行业安保部门对所管辖单位火灾预防的监管力度,提高对突发事件的反应能力,降低设备的维护成本等都将起到重要的作用。
VESDA火灾预警监控网从保护目标上讲,小到一个安装有多台VESDA系统的大型综合建筑,大到一个具有多个安装了VESDA设备的保护目标的地区,城市,甚至是一个省,VESDA 均可利用其强大的网络功能实现系统联网,为在一个省市或地区建立一个火灾预警监控网提供了可能。
本说明将简要介绍VESDA极早期烟雾探测报警系统利用通讯网络,计算机网络及行业内部安保网络实现VESDA系统远程联网集中监控的方法和特性。
另外也对以大型综合建筑为保护目标的VESDA本地监控网(VESDAnet) 做了详细的说明。
-`VESDA 网 络 联 结 示 意 图基于计算机网络的VESDA烟雾早期预警远程监控网 VESDA 可以作为一个报警子系统接入已具备的监控网络以实现远程监控早期预警集中监控网二VESDA火灾预警系统固有本地集中监控网络形式-----VESDAnet TM1.VESDAnet TM的网络构成VESDA极早期火灾探测器是由激光探测器单元、编程单元及显示单元等模块组成,且每个模块作为VESDA本地网络的一个节点,可以根据需要随意组合成一个本地监控网络(VESDAnet),用于保护一个需要多台VESDA系统的大型目标。
一台完整功能的VESDA既是一个由激光探测器单元、编程单元及显示单元三个节点组成的小型本地网。
每个VESDA模块有两个RS-485网络接口,可通过两芯屏蔽信号线将各个模块连成一个环网,节点间最大通讯距离为1.3公里,每个VESDAnet可连接250个模块,所以VESDAnet只适用于本地一个有限的区域。
以此种方式构成的VESDA网络,便于统一管理,也增加了设备S D A系列产品配置的灵活性,可大大地降低成本。
例如对一个有数十台VESDA构成的大的本地网络,就无需像单台设备那样给每一个探测器配备编程模块,而只需在网络中安置1至2台编程器,即可对网络中的所有设备进行编程。
并且可以根据需要,任意安置显示模块的位置,以利于观察。
另外,通过VESDA专用管理软件,可以在网络管理计算机上实现VESDA主机上的全部报警显示及配置功能,从而大大地方便了多台报警设备时的集中监控。
VESDAnet 本地网联网示意图2. VESDAnet TM 的联网管理软件VSM Ⅲ功能简介VSM Ⅲ为澳大利亚VISION 公司专门为VESDAnet 开发的专用报警管理及设备配置软件。
软件对组成网络的VESDA 系统在烟雾变化趋势曲线,报警及故障的确认并保存历史纪录,远端查询,远端报警,系统集中配置,生成报表,报警平面图显示,在线帮助等方面均有很完善的功能。
另外,在VESDAnet 中VSM Ⅲ可以替代网络当中的编程模块及显示模块,从而可以在大的系统当中大大的降低设备成本,提高设备的集中监控,集中管理水平。
下面是VSM Ⅲ的几个VESDAnet 管理计算机及VSM3管理软件VESDA 编程模块主要操作及显示界面。
图1 VESDA报警显示功能VSMⅢ软件的报警显示功能,可以替代VESDA主机上的显示面板,提供与其完全同步的报警显示,可以远端实现模式选择,静音,复位,隔离等操作,并能够以文字方式显示当前环境烟雾浓度,四级报警阈值,采样管当前气流状况等方面的信息,为集中监控提供了很大方便。
图二VESDA报警事件查询列表VSMⅢ具有完善的报警,故障记录及查询功能,可以方便的记录,查询以往的报警,故障,操作等记录。
为明确火警及故障的发生时间,报警发生后所采取的相应操作,了解设备运行的基本状况提供了很大的方便。
图三VESDA烟雾变化曲线图另外,VSMⅢ软件还提供了网络器件管理,配置,通过电话线路实现远程报警等多种功能,总之,在VSMⅢ软件上可以对VESDAnet上的全部节点实现完全等同于设备本身功能模块的全功能显示及编程操作,是一个功能强大的系统管理软件。
3.VESDAnet TM的特点及应用范围VESDAnet作为VESDA网络的基本形式,有着功能强大,配置灵活,节约投资成本等许多优势。
●功能强大:如上所述,VESDAnet通过RS-485接口,将各种模块连接成网,可以在网络当中任意位置实现对探测器报警的显示与对系统的编程,功能完全与独立设备相同。
并可以由VSMⅢ软件实现整个网络的集中监控与配置。
●配置灵活VESDAnet中的各个模块节点可以在通讯距离允许的情况下,根据需要随意安置模块位置,以达到不同的使用目的。
例如,在一个有多台VESDA设备的大系统中,可以采用探测器安置在现场,而将所有显示模块及编程模块,集中安置在监控中心,以实现集中监控。
另外,也可以根据需要为同一个探测器配备多个显示模块,分别安置在现场和监控中心,以方便在不同的位置监视同一个现场的情况。
●节约投资成本由于采用了网络化设计,在有多台VESDA极早期烟雾探测设备所组成的大型网络中,不需要为每一台设备配置独立的编程器,而可以在网络中配置一台编程器,通过网络对所有联在网上的包括探测器,显示器等在内的模块进行编程。
此外,利用VSMⅢ软件及监控计算机可以替代VESDA网络中的所有探测器的编程模块和显示模块。
既可以在一台计算机上完成整个网络中VESDA的报警显示和编程配置的全部功能。
从而大大地降低了设备费用。
VESDAnet网络为VESDA系统自身所具备的网络功能,功能强大完备,但由于节点通讯距离的限制(1.3KM),VESDAnet只是用于VESDA本地集中监控。
不适用于大范围的联网监控。
三利用通讯网络实现的VESDA系统远程组网监控VESDA系统除了可以以VESDAnet的形式组成大的本地监控网以外,还可以利用通讯网络,计算机网络,保安监控网络等实现VESDA系统的远程组网监控。
1.利用市话网络实现VESDA远程拨号联网系统构成实现VESDA系统远程拨号联网,被集中监控的VESDA 系统可以是独立的单台设备,也可以是VESDA本地监控网VESDAnet。
通过配备专用通讯模块,调制解调器及电话线即可以实现系统的报警自动拨号功能。
在现场报警发生时,VESDA系统可以通过拨号将现场设备的报警信息经过电话线传到监控中心,网络监控中心利用此功能既可以实现点对点的VESDA报警集中监控的功能。
VESDA 系统拨号联网示意图系统性能,特点及拨号阻塞问题的解决方案利用拨号实现的VESDA 集中联网方案具有功能强大,简便易行,传输费用低廉的特点,它既可以由被监控端通过报警自动触发拨号,将报警信息上报监控中心。
也可以在监控中心通过拨号,对所监控的目标实施轮询。
但是受到拨号方式本身所固有的局限,使系统无法实时监控全部被监测点,并存在报警拨号时,监控中心由于占线无法同时处理多个报警等问题。
VESDAnet 管理计算机及VSM3管理软件VESDA 调制解调器在系统实际应用中,为了解决监控中心占线阻塞的问题,可以根据系统容量配置2条或以上的报警电话线路,并通过专用设备组成可以处理多路报警信息的远程拨号集中监控系统。
●利用VSMⅢ实现VESDA的远程调试功能利用VESDAnet及VSMⅢ软件的独特功能,可以实现VESDA系统的远程调试功能。
对于一个现场安装完毕的VESDA设备,VSMⅢ能够在远端通过电话线对其进行编程,配置,使其达到正常使用的水平,编程包括气流标定,环境自学习,报警阈值设定等全部编程内容。
●利用VSMⅢ实现VESDA的远程诊断及远程维护功能除了利用VSMⅢ软件的远程登陆功能实现VESDA设备的远程调试以外,还可以利用此项功能完成VESDA的远程诊断及远程维护功能。
一个投入使用的项目设备在发生故障时,设备供应商可以通过电话对远端VESDA设备进行远程诊断,判断故障类型,根据具体情况做出相应的处理。
此项功能可以直接或在现场非专业工作人员的配合下解决大部分的设备故障,为提高故障响应速度,加强系统维护水平提供保证。
●以VSMⅢ为基础,面向所有VESDA用户的远程维护网VESDA用户远程维护网利用VESDA系统所具备的硬件条件,结合专用管理软件对入网用户提供全面的售后服务。
其中包括远程设备监管,定期远程设备诊断,远程故障设备修复,用户设备运行档案管理等功能。
