铁路轨道无缝线路设计

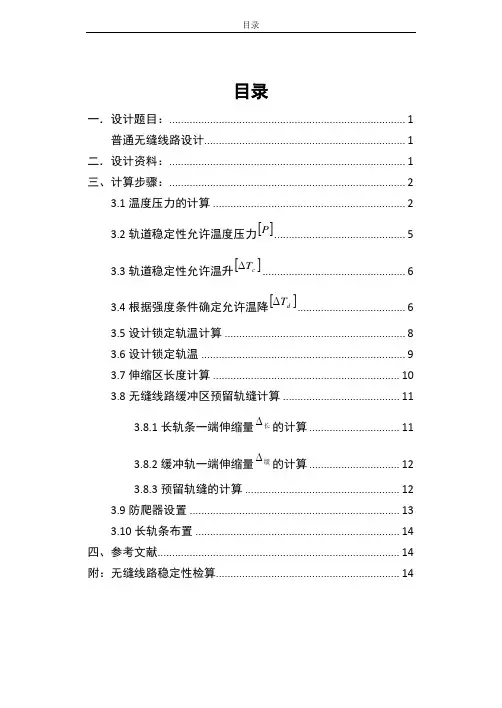

目录目录一．设计题目： (1)普通无缝线路设计..................................................................... 1 二．设计资料：................................................................................. 1 三、计算步骤： (2)3.1温度压力的计算 .................................................................. 2 3.2轨道稳定性允许温度压力[]P ............................................. 5 3.3轨道稳定性允许温升[]c T ∆ ................................................. 6 3.4根据强度条件确定允许温降[]d T ∆ ..................................... 6 3.5设计锁定轨温计算 .............................................................. 8 3.6设计锁定轨温 ...................................................................... 9 3.7伸缩区长度计算 ................................................................ 10 3.8无缝线路缓冲区预留轨缝计算 . (11)3.8.1长轨条一端伸缩量长∆的计算 ............................... 11 3.8.2缓冲轨一端伸缩量缓∆的计算 (12)3.8.3预留轨缝的计算 ..................................................... 12 3.9防爬器设置 ........................................................................ 13 3.10长轨条布置 ...................................................................... 14 四、参考文献................................................................................... 14 附：无缝线路稳定性检算 (14)轨道工程无缝线路设计一．设计题目：普通无缝线路设计二．设计资料：铺设无缝线路区段，地区历年最高轨温为*℃,最低轨温为*℃所选城市上海，m 钢轨无缝线路， R=550m （学号18）；轨枕：Ⅱ型混凝土轨枕1840根/㎞（学号18）；钢轨截面积F=77.45 cm 2，钢轨惯性矩I=1048cm 4,钢轨弹性模量E=2.1×105MPa ，轨道原始弹性弯曲半波长0l =720cm,原始弹性弯曲矢度oe f =2.5mm ，原始塑性弯曲矢度op f=2.5mm ，轨道弯曲变形矢度f=2mm 。

列车通过钢轨接头时产生的振动会使扭力矩下降，接头阻力值降低。 所以定期检查扭力矩，重新拧紧螺帽，保证接头阻力值在长期运营过 程中保持不变是一项十分重要的措施。《轨道设计规范》规定，无缝 线路接头螺栓扭矩不应低于900N· m，接头阻力采用400kN。并规定， 正线轨道钢轨接头螺栓应采用10.9级及以上高强接头螺栓；站线轨道 应采用8.8级及以上高强接头螺栓。
温度应力式无缝线路是由一根焊接长钢轨及其两 端2～4根标准轨组成，并采用普通接头的形式。
放散温度应力式无缝线路，又分为自动放散式和 定期放散式两种，适用于年轨温差较大的地区。
采用伸缩接头 的放散温度应 力式无缝线路
一、无缝线路基本知识介绍
3.无缝线路发展概况
铺设无缝线路能收到节约材料、劳力、能耗等综合技术经济效果，是当 今轨道结构的最佳选择，它以无可非议的优越性得到各国铁路的承认。 几十年来，世界各国竞相发展。我国铁路无缝线路近年来在技术上有很 大进步，在数量上有较快增长。
接头阻力的特点： （1）其本质是摩擦力，只有存在相对运动或相对运动趋势时，才产生； （2）钢轨首先要克服接头阻力，然后才能伸长或缩短； （3）钢轨从伸长转入缩短或从缩短转入伸长状态要克服两倍接头阻力。
二、无缝线路基本原理
（二）扣件阻力
中间扣件和防爬设备抵抗钢轨沿轨枕面纵向位移的阻力，称扣件阻 力。为了防止钢轨爬行，要求扣件阻力必须大于道床纵向阻力。扣件阻力 是由钢轨与轨枕垫板面之间的摩阻力和扣压件与轨底扣着面之间的摩阻力 所组成。摩阻力的大小取决于扣件扣压力和摩擦系数的大小。
二、无缝线路基本原理
二、线路纵向阻力
轨温变化时，影响钢轨两端自由伸缩的原因是来自线路纵向阻力的抵 抗，它包括接头阻力、扣件阻力及道床纵向阻力。

铁路工程铺轨及无缝线路方案1.无砟轨道长轨铺设正线无砟轨道地段配备WZ500 长轨铺轨机组采用拖拉法施工；有砟轨道采用单枕法铺设。

无砟地段无缝线路采用拖拉法施工，在铺轨基地将500m长钢轨装车加固后，通过长钢轨运输车运送至铺设现场，按照施工准备→长钢轨运输→长轨推送入槽→单元轨节焊接→应力放散及无缝线路锁定→轨道精调→钢轨预打磨→轨道检测及验收的作业流程组织施工。

采用拖拉法铺设时，无砟轨道线路利用铺轨机、支架落轨小车配合，长轨直接落槽，利用调高垫板调节轨道的高低，利用轨距挡板及轨距块调节线路轨距及方向。

线路达到初期稳定后进行单元轨焊接、应力放散，随后进行线路锁定、线路精调、轨道打磨等工序，2无缝线路施工无缝线路施工拟投入2台移动式闪光焊机，百米轨在芜湖焊轨场焊接后存放在黄山北铺轨基地，待长轨铺设后，上移动式闪光焊机，将500m长钢轨焊联长1.5km-2km的单元轨节，利用长轨拉伸器进行应力放散，锁定，在联调联试前进行全线钢轨预打磨，完成无缝线路施工。

3站线轨道工程车站到发线、联络线及动车走行线等一次铺设无缝线路，其余站线为有缝线路；站线有砟道床地段铺轨均采用人工铺设，施工中底砟和面砟采用汽车运输，底砟全部上完，面砟预上部分，用机械摊铺，整平并压实，轨料采用人工配合汽车倒运至相应位置，钢筋混凝土枕用锚固架现场正锚，人工将轨枕按设计散布，粗方就位并散轨底垫板，人工配轨、上轨，联接接头配件，画轨枕间距，在钢轨腰部用白铅油打点，细方轨枕，散扣件，拧紧扣件，按线路中线拨正轨节，并检查铺设质量。

站线无砟道床地段铺轨利用机械铺设，采用“拖拉法”进行施工。

站线有砟道岔采用人工提前预铺的方法铺设，利用轨道车将岔料运至施工现场，人工配合吊车按设计位置整组拼装就位。

4长枕埋入式无砟道岔施工方案无砟高速道岔均在道岔厂内预组装验收合格后，拆成道岔组件，火车运输至新建车站临近的既有火车站，再通过汽车运输至铺设现场，采用原位法进行铺设。

《轨道工程》课程设计题目名称区间无缝线路设计院（系）轨道交通学院专业铁道工程技术班级 11铁工-2班姓名杨强指导教师: 赖建英目录一、设计资料 (3)二、无缝线路轨道强度验算 (4)三、锁定轨温的计算 (15)四、伸缩区长度计算 (19)五、缓冲区预留轨缝计算 (19)六、缩短轨配置设计 (23)七、缩短轨配置设计图 (23)一、设计资料：项目名称：区间无缝线路设计最小曲线半径及轨枕类型：道床：碎石道砟，道床厚h=40cm；路基：既有线路基。

钢轨支点弹性系数：D：检算钢轨强度时取3000N/mm：检算轨下基础时取7000KN/mm。

钢轨采用60Kg/m钢轨，截面积F=77.45cm²，钢轨惯性矩I=1048cm4 钢轨弹飞性模量E=2.1 10MPa 轨道原始弹性弯曲半波长l0=720mm原始弹性弯曲矢度f0e=2.5mm原始弯曲塑性矢度f op=2.5mm，轨道弯曲变形矢度f=2mm，轨道框架刚度系数β=1.0 等效道床阻力γ0=84.3N/cm.地区历年最高轨温为64.5℃,最低轨温为-19.4℃。

曲线表：曲线1曲线2设计内容及要求本设计为无缝线路轨道结构设计，包括：1、无缝线路轨道强度计算；2、根据强度条件和稳定条件计算锁定轨温；3、伸缩区长度计算；4、缓冲区预留轨缝的计算二、无缝线路轨道强度验算轨道结构强度检算机车一：DF9内燃机车，三轴转向架，轮载115KN(轴重23KN ），轴距1.8m 机车构造速度100Km/h 。

轨道各部件强度检算（1）机车允许速度。

对于新建线路，通过R=1200m 曲线轨道时的机车允许速度可按R V 3.4max =来计算，得h /m 100h /m 96.148max K K V 〉=，按此速度来检算各部件强度。

（2）钢轨强度检算。

DF9内燃机车两转向架之距较大，彼此影响很小，可任选一车轮作计算轮，此处选1轮和2轮位计算轮。

①计算k 值：计算钢轨强度的D=30000N/mm,按无缝线路要求，轨枕均与布置，轨枕间距a=1000000/1670=599mm ，于是k=D/a=30000/599=50.1KPa②计算β值 14454mm 0012.010*******.2450.14k-=⨯⨯⨯⨯==EJβ式中，J 为60Kg/m 对水平轴的惯性矩，为44mm 102879⨯ ③计算∑μP以1与2轮分别为计算轮来计算∑μP ，并选取其中最大值来计算钢轨的弯矩。
