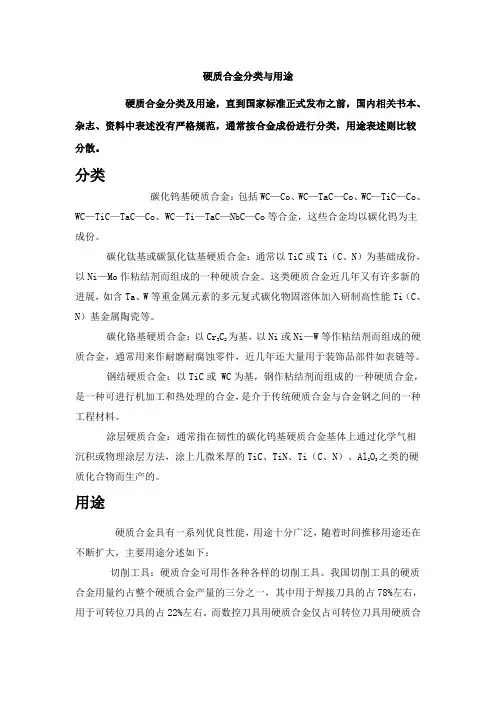

硬质合金分类与用途硬质合金分类及用途，直到国家标准正式发布之前，国内相关书本、杂志、资料中表述没有严格规范，通常按合金成份进行分类，用途表述则比较分散。
分类碳化钨基硬质合金：包括WC—Co、WC—TaC—Co、WC—TiC—Co、WC—TiC—TaC—Co、WC—Ti—TaC—NbC—Co等合金，这些合金均以碳化钨为主成份。
碳化钛基或碳氮化钛基硬质合金：通常以TiC或Ti（C、N）为基础成份，以Ni—Mo作粘结剂而组成的一种硬质合金。
这类硬质合金近几年又有许多新的进展，如含Ta、W等重金属元素的多元复式碳化物固溶体加入研制高性能Ti（C、N）基金属陶瓷等。
碳化铬基硬质合金：以Cr3C2为基，以Ni或Ni—W等作粘结剂而组成的硬质合金，通常用来作耐磨耐腐蚀零件，近几年还大量用于装饰品部件如表链等。
钢结硬质合金：以TiC或 WC为基，钢作粘结剂而组成的一种硬质合金，是一种可进行机加工和热处理的合金，是介于传统硬质合金与合金钢之间的一种工程材料。
涂层硬质合金：通常指在韧性的碳化钨基硬质合金基体上通过化学气相沉积或物理涂层方法，涂上几微米厚的TiC、TiN、Ti（C、N）、Al2O3之类的硬质化合物而生产的。
用途硬质合金具有一系列优良性能，用途十分广泛，随着时间推移用途还在不断扩大，主要用途分述如下：切削工具：硬质合金可用作各种各样的切削工具。
我国切削工具的硬质合金用量约占整个硬质合金产量的三分之一，其中用于焊接刀具的占78%左右，用于可转位刀具的占22%左右。
而数控刀具用硬质合金仅占可转位刀具用硬质合金的20%左右，此外还有整体硬质合金钻头，整体硬质合金小园锯片，硬质合金微钻等切削工具。
地质矿山工具：地质矿山工具同样是硬质合金的一大用途。
我国地矿用硬质合金约占硬质合金生产总量的25%，主要用于冲击凿岩用钎头，地质勘探用钻头、矿山油田用潜孔钻、牙轮钻以及截煤机截齿、建材工业冲击钻等。
模具：用作各类模具的硬质合金约占硬质合金生产总量的8%，有拉丝模、冷镦模、冷挤压模、热挤压模、热锻模、成形冲模以及拉拔管芯棒，如长芯棒、球状蕊棒、浮动蕊棒等，近十几年轧制线材用各类硬质合金轧辊用量增速很快，我国轧辊用硬质合金已占硬质合金生产总量的3%。
