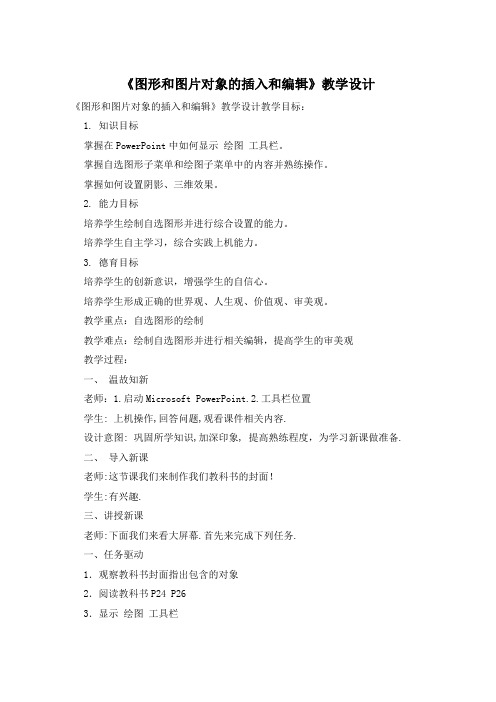

《图形和图片对象的插入和编辑》教学设计
《图形和图片对象的插入和编辑》教学设计《图形和图片对象的插入和编辑》教学设计教学目标：1. 知识目标掌握在PowerPoint中如何显示绘图工具栏。
掌握自选图形子菜单和绘图子菜单中的内容并熟练操作。
掌握如何设置阴影、三维效果。
2. 能力目标培养学生绘制自选图形并进行综合设置的能力。
培养学生自主学习，综合实践上机能力。
3. 德育目标培养学生的创新意识，增强学生的自信心。
培养学生形成正确的世界观、人生观、价值观、审美观。
教学重点：自选图形的绘制教学难点：绘制自选图形并进行相关编辑，提高学生的审美观教学过程：一、温故知新老师：1.启动Microsoft PowerPoint.2.工具栏位置学生: 上机操作,回答问题,观看课件相关内容.设计意图: 巩固所学知识,加深印象, 提高熟练程度，为学习新课做准备.二、导入新课老师:这节课我们来制作我们教科书的封面！学生:有兴趣.三、讲授新课老师:下面我们来看大屏幕.首先来完成下列任务.一、任务驱动1．观察教科书封面指出包含的对象2．阅读教科书P24 P263．显示绘图工具栏4．利用自选图形子菜单中的各种工具绘制封面。
[=www.__j_]5．利用绘图子菜单中的各种选项进行编辑。
6．设置阴影、三维效果7．了解已有的图片文件内容8．保存文件巡视、指导、鼓励创新制作学生: 仔细观察，分析封面构成,阅读教科书,分析任务,自主学习设计意图: 通过此任务,培养学生全面、客观、整体的分析问题的能力.老师:下面我们来看看同学们都怎么做的.但是有一定的要求.二. 作品展示要求：在展示封面作品的同时详细介绍制作过程,并对封面作品进行自我评价。
学生;根据要求进行了作品介绍.设计意图:锻炼学生的表达能力.老师:下面我们来总结本课知识.请看大屏幕.三. 知识总结1. 打开绘图工具栏方法：在视图菜单下的工具栏中单击绘图2. 自选图形的绘制3. 阴影方法：首先选中将要进行设置的自选图形，再单击绘图工具栏中的阴影按钮选取效果。
illustrator调整对象大小的方法
illustrator调整对象大小的方法一、介绍Adobe Illustrator是一款专业的矢量图形编辑软件，广泛应用于平面设计、插画、网页设计等领域。
调整对象大小是使用Illustrator 的基本操作之一，本文将介绍几种常用的调整对象大小的方法。
二、比例缩放比例缩放是调整对象大小最常用的方法之一。
可以通过以下几种方式进行比例缩放：1. 选中需要调整大小的对象，然后点击"对象"菜单中的"变换"选项，再选择"缩放"。
在弹出的对话框中，可以设置缩放的百分比，也可以通过输入具体数值来调整大小。
2. 使用快捷键"Ctrl+Shift+Alt+S"打开"变换"面板，在"缩放"选项卡中设置缩放比例。
三、自由变换自由变换是一种相对灵活的调整对象大小的方法，可以通过拖拽来调整对象的大小、旋转和倾斜。
具体操作如下：1. 选中需要调整大小的对象，然后点击"对象"菜单中的"变换"选项，再选择"自由变换"。
在弹出的对话框中，可以通过拖拽控制点来调整对象的大小和形状。
2. 使用快捷键"Ctrl+T"打开自由变换工具，在工具栏中可以通过拖拽控制点来调整对象的大小和形状。
四、准确调整大小有时候需要按照具体的尺寸来调整对象的大小，可以通过以下几种方式进行准确调整：1. 选中需要调整大小的对象，然后点击"窗口"菜单中的"属性"选项，打开属性面板。
在面板中可以直接输入具体的宽度和高度数值来调整对象的大小。
2. 使用快捷键"Ctrl+Shift+Alt+T"打开"变换"面板，在"尺寸"选项卡中可以直接输入具体的宽度和高度数值来调整对象的大小。
AutoCAD2020教程第4章 使用修改命令编辑对象
选择要旋转的对象(可以依次选择多个对象)，并指定旋转的基点，命令行 将显示“指定旋转角度或 [复制(C)参照(R)]<O>”提示信息。如果直接输入角度 值，则可以将对象绕基点转动该角度，角度为正时逆时针旋转，角度为负时顺 时针旋转；如果选择“参照(R)”选项，将以参照方式旋转对象，需要依次指定 参照方向的角度值和相对于参照方向的角度值。
要移动对象，首先选择要移动的对象，然后指定位移的基点和位移矢量。 在命令行的“指定基点或[位移]<位移>”提示下，如果单击或以键盘输入形式给 出了基点坐标，命令行将显示“指定第二点或 <使用第一个点作位移>:”提示； 如果按Enter键，那么所给出的基点坐标值就作为偏移量，即将该点作为原点 (0,0)，然后将图形相对于该点移动由基点设定的偏移量 。
中文版AutoCAD 2020实用教程
4.2.3 镜像对象
在AutoCAD 2020中，可以使用“镜像”命令，将对象以镜像线对称复制。 选择“修改”|“镜像”命令(MIRROR)，或在“修改”工具栏中单击“镜像” 按钮即可。 执行该命令时，需要选择要镜像的对象，然后依次指定镜像线上的两个端点， 命令行将显示“删除源对象吗？[是(Y)/否(N)] <N>:”提示信息。如果直接按 Enter键，则镜像复制对象，并保留原来的对象；如果输入Y，则在镜像复制对 象的同时删除原对象。
B
A
中文版AutoCAD 2020实用教程
打断于点
在“修改”工具栏中单击“打断于点”按钮，可以将对象在一点处断开 成两个对象，它是从“打断”命令中派生出来的。执行该命令时，需要选择要 被打断的对象，然后指定打断点，即可从该点打断对象。
C
中文版AutoCAD 2020实用教程
要移动对象，首先选择要移动的对象，然后指定位移的基点和位移矢量。 在命令行的“指定基点或[位移]<位移>”提示下，如果单击或以键盘输入形式给 出了基点坐标，命令行将显示“指定第二点或 <使用第一个点作位移>:”提示； 如果按Enter键，那么所给出的基点坐标值就作为偏移量，即将该点作为原点 (0,0)，然后将图形相对于该点移动由基点设定的偏移量 。
中文版AutoCAD 2020实用教程
4.2.3 镜像对象
在AutoCAD 2020中，可以使用“镜像”命令，将对象以镜像线对称复制。 选择“修改”|“镜像”命令(MIRROR)，或在“修改”工具栏中单击“镜像” 按钮即可。 执行该命令时，需要选择要镜像的对象，然后依次指定镜像线上的两个端点， 命令行将显示“删除源对象吗？[是(Y)/否(N)] <N>:”提示信息。如果直接按 Enter键，则镜像复制对象，并保留原来的对象；如果输入Y，则在镜像复制对 象的同时删除原对象。
B
A
中文版AutoCAD 2020实用教程
打断于点
在“修改”工具栏中单击“打断于点”按钮，可以将对象在一点处断开 成两个对象，它是从“打断”命令中派生出来的。执行该命令时，需要选择要 被打断的对象，然后指定打断点，即可从该点打断对象。
C
中文版AutoCAD 2020实用教程
第2章图形的绘制和编辑
• 文本工具：用于在工作区入与输出。
• 椭圆工具：用于绘制包括矢量线和填充色块的 椭圆或圆。
• 矩形工具：用于绘制包括矢量线和填充色块的 矩形或正方形，可以切换到多角星形工具绘制 多边形和星形。
• 铅笔工具：用于绘制线条和形状，和使用真实 的铅笔绘画方式大致相同。
• 刷子工具：像日常生活中使用的刷子一样刷出 线条和填充闭合的区域。
• 墨水瓶工具：用于改变矢量图形轮廓线的颜色、 类型和粗细。
• 颜料桶工具：用于对封闭区域填充颜色、渐变 色及位图等。
• 滴管工具：用于从各种存在的对象中获得颜色 和类型的信息。
• 橡皮擦工具：用于擦除工作区中绘制的内容。
2．查看区 • 手形工具：用于拖动工作区中的图像。 • 缩放工具：可以对工作对象放大或缩小。 3．颜色区 • 设置笔触的颜色，单击可打开调色板。 • 设置填充区域的颜色，单击可打开调色板。 • 设置笔触颜色为黑色，填充区域为白色。 • 按钮：将笔触颜色或者填充区域颜色设置
组、实例或文本块等对象进行调整，如移动、 旋转、缩放和扭曲等。
使用“任意变形”工具选中对象，在选中 对象的周围会显示出控制线和控制点，将鼠标 移动到这些控制线和控制点上时，鼠标的指针 发生变化，指明哪种变形功能可用。
➢ 设置变形中心点：变形框中心的白色圆点称 为变形中心点。当鼠标移到变形中心点时，鼠 标指针变为状，按下鼠标左键可将该点拖动到 任意地方。
默认情况下，使用“线条”工具绘制的是 1像素粗细的圆角实线，用户可以通过其对应 的“属性”面板，对线条的颜色、线宽、线型 等进行设置。
2.3.2 使用铅笔工具 “铅笔”工具和现实生活中的铅笔使用方
法大致相同，可以绘制自由的线条和图形。不 同的是，“铅笔”工具可以对绘制的线条进行 伸直或平滑处理，也可以用来识别和校正基本 的几何图形。
• 椭圆工具：用于绘制包括矢量线和填充色块的 椭圆或圆。
• 矩形工具：用于绘制包括矢量线和填充色块的 矩形或正方形，可以切换到多角星形工具绘制 多边形和星形。
• 铅笔工具：用于绘制线条和形状，和使用真实 的铅笔绘画方式大致相同。
• 刷子工具：像日常生活中使用的刷子一样刷出 线条和填充闭合的区域。
• 墨水瓶工具：用于改变矢量图形轮廓线的颜色、 类型和粗细。
• 颜料桶工具：用于对封闭区域填充颜色、渐变 色及位图等。
• 滴管工具：用于从各种存在的对象中获得颜色 和类型的信息。
• 橡皮擦工具：用于擦除工作区中绘制的内容。
2．查看区 • 手形工具：用于拖动工作区中的图像。 • 缩放工具：可以对工作对象放大或缩小。 3．颜色区 • 设置笔触的颜色，单击可打开调色板。 • 设置填充区域的颜色，单击可打开调色板。 • 设置笔触颜色为黑色，填充区域为白色。 • 按钮：将笔触颜色或者填充区域颜色设置
组、实例或文本块等对象进行调整，如移动、 旋转、缩放和扭曲等。
使用“任意变形”工具选中对象，在选中 对象的周围会显示出控制线和控制点，将鼠标 移动到这些控制线和控制点上时，鼠标的指针 发生变化，指明哪种变形功能可用。
➢ 设置变形中心点：变形框中心的白色圆点称 为变形中心点。当鼠标移到变形中心点时，鼠 标指针变为状，按下鼠标左键可将该点拖动到 任意地方。
默认情况下，使用“线条”工具绘制的是 1像素粗细的圆角实线，用户可以通过其对应 的“属性”面板，对线条的颜色、线宽、线型 等进行设置。
2.3.2 使用铅笔工具 “铅笔”工具和现实生活中的铅笔使用方
法大致相同，可以绘制自由的线条和图形。不 同的是，“铅笔”工具可以对绘制的线条进行 伸直或平滑处理，也可以用来识别和校正基本 的几何图形。
Word中的插入和编辑图形对象技巧
Word中的插入和编辑图形对象技巧在日常工作和学习中，我们经常需要在Word文档中插入和编辑图形对象，以便更好地表达我们的意思，并使文档更具吸引力。
本文将介绍一些在Word中插入和编辑图形对象的技巧，帮助您更好地处理图形对象。
一、插入图形对象在Word中插入图形对象非常简单。
首先，打开Word文档，并确保您位于要插入图形对象的位置。
然后，点击“插入”选项卡，在“插入”选项卡中，您可以选择插入的图形对象的类型，如图片、形状、图表等。
1. 插入图片如果您想要在Word文档中插入一张图片，可以点击“插入”选项卡中的“图片”按钮。
然后，选择要插入的图片文件，并点击“插入”按钮即可。
插入后，您可以调整图片的大小、位置和样式，以适应您的需求。
2. 插入形状Word提供了丰富的形状库，您可以根据需要选择合适的形状插入到文档中。
点击“插入”选项卡中的“形状”按钮，然后从形状库中选择一个形状，将其插入到文档中。
插入后，您可以调整形状的大小、颜色和样式，以满足您的要求。
3. 插入图表如果您需要在Word文档中插入一个图表来展示数据或趋势，可以点击“插入”选项卡中的“图表”按钮。
然后，选择适当的图表类型，并输入或导入要展示的数据。
插入后，您可以编辑图表的数据、样式和布局，以使其更加直观和易于理解。
二、编辑图形对象插入图形对象后，您可以对其进行进一步的编辑，以满足您的需求。
1. 调整大小和位置在Word中，您可以通过拖动图形对象的边缘或角落来调整其大小。
您还可以使用鼠标右键点击图形对象，并选择“格式形状”选项来精确调整大小和位置。
通过调整大小和位置，您可以使图形对象更好地适应文档的布局和风格。
2. 样式和效果Word提供了多种样式和效果，可以应用于图形对象，以使其更加生动和吸引人。
您可以通过右键点击图形对象，并选择“格式形状”选项来访问样式和效果选项。
在这里，您可以更改图形对象的填充颜色、边框样式、阴影效果等。
3. 图形对象的分组和对齐如果您在文档中插入了多个图形对象，并希望对它们进行组合、对齐或分组，可以使用Word提供的相关功能。
第四节 图形和图片对象的插入和编辑
第四节图形和图片对象的插入和编辑[[自选图形的绘制[教学准备]播放教学影片[教学方法和教学手段]（1）教学方法：从感性认识到理性认识，启发学生对问题深入思考。
（2）教学手段：应用网络传授教学手段和辅助教学软件辅导教和学。
（3）学习方法：探究式学习方法。
[教学课时]1课时[教学过程]导入新课复习提问：1.如何对插入的剪贴画进行裁剪?2.怎样改变艺术字的属性？讲授新课今天我们来学习自选图形的绘制及特殊效果的添加。
1.自选图形的绘制：先必须使用“视图”\“工具栏”\“绘图”命令(1)自选图形子菜单：包括“线条”、“连接符”、“基本形状”、“箭头总汇”、“流程图”等。
(2).绘图子菜单：a.组合:选定几个独立的图形对象，然后执行这个命令，可以将它们组合成一个大的图形对象。
b.取消组合:取消组合是组合的逆过程。
c.叠放次序:图片的叠放顺序有置于顶层、置于底层、上移一层、下移一层。
d.改变自选图形.e.设置自选图形默认效果2.阴影我们使用“阴影设置”命令，可以对选择的阴影模式的偏移量以及阴影的颜色进行设置。
3.三维效果使用“三维设置”命令。
4.已有的图片文件：a.插入已有的图片文件后，要注意在“确定”和“取消”下面有两个复选框:链接文件和随文件保存。
为演示文稿的独立使用，我们一般选中“随文件保存”。
b.我们还可以利用“图片工具栏”对图片进行修改。
小结1.自选图形的绘制。
2.阴影效果的添加。
3.三维效果的添加。
学生练习1、开机。
2、启动PowerPoint2000。
3、练习自选图形的绘制方法(线条、连接符、基本形状、箭头、流程图等)。
4、练习绘制图形的组合与取消组合、图片的叠放次序操作。
5、练习阴影、三维效果的设置操作。
6、保存文件。
7、关机。
教学后记对图形对象的移动定位操作部分学生没掌握!。
AutoCAD-基本编辑命令-(对象的修改)
改变实体的终点，而实体的终点位置改变后，其长度也随之发生相应的变化。
第17页，共33页。
十三、打断 break
1.功能：将选定的对象（直线、圆弧、圆、多段线等）作部分删除或将其打断为两个实 体。
2.执行过程：break 选择对象:
指定第二个打断点 或 [第一点(F)]: f
指定第一个打断点:
指定第二个打断点:
例进行放大或缩小。 2.执行过程：
命令：scale
选择对象: 找到 1 个
选择对象:
指定基点: 指定比例因子或 [参照(R)]:R
指定参考长度 <1>: 16
指定新长度: 20
第15页，共33页。
十一、拉伸 stretch
1.功能：将选定的对象按规定的方向进行拉伸（或
压缩）。
2.执行过程：
命令：stretch 以交叉窗口或交叉多边形选择要拉伸的对象...
3.说明： 1）若第二个打断点P2落在实体一端的延长线上，则删除P1点到该端点之间 的部分（即删除一端）。 2）对于整圆，按逆时针方向删除P1点到P2点之间的部分。
3）在“指定第二个打断点:”提示下键入@，则表示第二个打断点和第一 个打断点是同一点，此时对象变为首尾相接的两个实体。
第18页，共33页。
第16页，共33页。
十二、拉长 lengthen
1.功能：改变直线、多段线、圆弧、椭圆弧等 非封闭曲线的长度。
2.执行过程：lengthen 选择对象或 [增量(DE)/百分数(P)/全部(T)/ 动态(DY)]:
当前长度: 152.3331，包含角: 106 选择对象或 [增量(DE)/百分数(P)/全 部(T)/动态(DY)]: dy
三、修剪 trim
第17页，共33页。
十三、打断 break
1.功能：将选定的对象（直线、圆弧、圆、多段线等）作部分删除或将其打断为两个实 体。
2.执行过程：break 选择对象:
指定第二个打断点 或 [第一点(F)]: f
指定第一个打断点:
指定第二个打断点:
例进行放大或缩小。 2.执行过程：
命令：scale
选择对象: 找到 1 个
选择对象:
指定基点: 指定比例因子或 [参照(R)]:R
指定参考长度 <1>: 16
指定新长度: 20
第15页，共33页。
十一、拉伸 stretch
1.功能：将选定的对象按规定的方向进行拉伸（或
压缩）。
2.执行过程：
命令：stretch 以交叉窗口或交叉多边形选择要拉伸的对象...
3.说明： 1）若第二个打断点P2落在实体一端的延长线上，则删除P1点到该端点之间 的部分（即删除一端）。 2）对于整圆，按逆时针方向删除P1点到P2点之间的部分。
3）在“指定第二个打断点:”提示下键入@，则表示第二个打断点和第一 个打断点是同一点，此时对象变为首尾相接的两个实体。
第18页，共33页。
第16页，共33页。
十二、拉长 lengthen
1.功能：改变直线、多段线、圆弧、椭圆弧等 非封闭曲线的长度。
2.执行过程：lengthen 选择对象或 [增量(DE)/百分数(P)/全部(T)/ 动态(DY)]:
当前长度: 152.3331，包含角: 106 选择对象或 [增量(DE)/百分数(P)/全 部(T)/动态(DY)]: dy
三、修剪 trim
AutoCAD第四章 编辑图形
-
4
第四章 编辑图形
4.3复制类命令 知识目标： 了解复制类命令的快捷键 熟悉复制类各项命令的操作 掌握复制、阵列、镜像、偏移命令的快速运用
4.3.1复制命令 命令行:COPY 下拉菜单:修改→复制 工具栏:修改→复制(Y) 功能:将指定的对象复制到指定的位置。 本例首先画一个圆，然后进行复制，复制后的 图形如图4-6所示。 本例用W开窗选择多个对象，然后进行复制， 复制后的图形如图4-7所示。
图4-15（b）图像的偏移
图4-15（a）图像的偏移
图4-15(C)
-
10
第四章 编辑图形
4.4修改类命令 知识目标： 了解修改命令的快捷键操作 熟悉修改命令基本操作 掌握修剪、拉伸、拉长、倒圆角命令的操作
4.4.1修剪命令 命令行:TRIM 下拉菜单:修改→修剪(TR) 工具栏:修改→修剪 功能:用修剪边修剪指定的对象(被剪边)。
-
8
第四章 编辑图形
图4-10（b）环形阵列对话框
图4-11环形阵列对话框
图4-10(c)环形阵列复制
图4-12扇型阵列复制
-
9
第四章 编辑图形
4.3.4偏移命令 命令行:OFFSET 下拉莱单:修改→偏移 工具栏:修改→偏移 功能:对指定的线、弧及圆等对象作同心复制。对于直线 而言.由于其圆心为无穷远，因此是平行移动。
图4-30图形的移动
-
18
第四章 编辑图形
4.5.2缩放命令 命令行:SCALE 下拉菜单:修改→缩放(SC) 工具栏:修改→缩放 功能:将对象按指定的比例因子相对于指定的 基点放大或缩小。 操作格式:点取相应的菜单项、工具栏按钮或 输人SCALE命令后回车。
图形(4-31)
CAD中的对象属性和属性编辑方法
CAD中的对象属性和属性编辑方法在使用CAD软件进行设计和绘制时，了解对象属性以及属性编辑方法是非常重要的。
对象属性指的是CAD中的各种图形元素（例如线段、圆等）的特征或属性，这些属性包括颜色、线型、线宽、图层等。
属性的编辑可以帮助我们调整对象的外观和行为，从而更好地满足设计需求。
本文将介绍CAD中的对象属性以及属性编辑的相关方法。
首先，我们来看一下对象属性的类型。
CAD软件中的对象属性主要包括以下几个方面：1. 颜色：颜色属性指定了对象的填充色或轮廓线色，可以通过选择颜色面板中的颜色进行设置。
这样，我们就可以将对象根据具体需求进行分类或突出显示。
2. 线型：线型属性决定了对象的线条样式，比如实线、虚线、点线等。
CAD软件中通常提供了一系列的线型供用户选择，也可以自定义线型。
3. 线宽：线宽属性决定了对象的线条粗细程度，比如细线、粗线等。
通过调整线宽，我们可以使绘图更加清晰明了。
4. 图层：图层属性用于对对象进行分类和管理。
不同的图层可以有不同的颜色、线型、线宽等属性，方便用户对图纸进行管理和编辑。
了解了对象属性的类型，接下来我们来介绍如何对对象属性进行编辑。
CAD软件提供了多种编辑对象属性的方法，下面列举一些常见的方法：1. 单个对象属性编辑：通过选择对象并右键单击，然后选择“属性”选项，即可进入属性编辑界面。
在这里，我们可以对对象的各种属性进行修改，如颜色、线型、线宽等。
2. 批量对象属性编辑：当我们需要对多个对象进行相同属性的设置时，可以使用批量编辑功能。
通过选择多个对象并右键单击，选择“属性”选项，然后在属性编辑界面中对属性进行修改，即可一次性对选中的对象进行属性设置。
3. 通过图层进行属性编辑：通过图层管理工具，我们可以对整个图层的属性进行统一设置。
比如，我们可以选择某个图层，修改其颜色、线型、线宽等属性，然后所有在该图层上的对象都会应用这些属性。
4. 属性继承：有时，我们希望新创建的对象能够继承已有对象的属性。
图形对象的基本编辑操作
复制对象一定距离
总结词
此操作将图形对象复制并移动到特定的距离，常用于创建对象的多个副本并保持一定的间距。
详细描述
在执行复制操作时，用户可以指定一个特定的距离值，使复制的对象按照该距离值移动。这在进行图 案设计、创建重复元素等场景中非常有用。通过这种方式，用户可以快速创建多个副本，并控制它们 之间的距离。
移动对象到特定位置
总结词
将图形对象移动到另一个图形对象的特定位置。
详细描述
选择一个图形对象作为参考，将另一个图形对象移动到该对象的特定位置，如中心点或边缘。
03 图形对象的复制
复制对象到指定位置
总结词
此操作将图形对象复制到指定的位置，可以快速创建对象的 副本，并对其进行编辑或排列。
详细描述
在图形编辑软件中，用户可以选择一个或多个对象，然后使用 复制和粘贴命令或快捷键（通常是Ctrl+C和Ctrl+V）将对象复 制到画布上的新位置。复制操作后，原对象保持不变，新位置 会出现一个或多个副本。
按比例缩放
根据指定的比例因子，对 图形对象进行缩放。
适用场景
在制作网页、设计软件界 面等需要精确控制对象尺 寸的场景中常用。
操作方法
选择对象，使用“缩放” 工具，选择“按比例缩 放”，输入比例因子，然 后确定。
缩放对象放到指定的宽度和高度。
适用场景
操作方法
选择对象，使用“缩放”工具，选择 “缩放至”，输入所需的宽度和高度， 然后确定。
确认删除
同样，在执行删除操作前，系统会弹出一个确认 对话框，以防止误删重要对象。
删除特定类型的对象
选择特定类型对象
在图形编辑软件中，通 常可以通过菜单栏中的 “选择”->“按类型选 择”选项来选择特定类 型的对象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 选择对象
1.1.1 选择对象的方法
AutoCAD 2010中选择对象的方法主 要有以下两种： ❖ （1）用鼠标直接拾取对象。拾取到
的对象醒目显示。 ❖ （2）在命令行输入M（移动命令）。
可多次直接拾取对象，该过程用回 车结束，此时所有拾取到的对象目 显示；
1.1 选择对象
1.1.2 设置选择集模式
命令
格式
1.2 创建对象副本
1.2.3 阵列
命令 命令行：ARRAY
（缩写名：AR）。
菜单栏：修改→阵列。 “修改”工具栏：“陈 列”按钮。 操作 命令：ARRAY ↙
（弹出“阵列”对话框，如 图所示。）
1.2 创建对象副本
1.2.4 偏移
❖ 命令
❖ 命令行：OFFSET（缩写 名：O）。
❖ 菜单栏：修改→偏移。
1.4.1 缩放
命令
格式
命令行：SCALE（缩写名： 命令：SCALE ↙
SC）。
选择对象：（选取要做比例缩放的目标）
菜单栏：修改→缩放。 选择对象：（回车确认，也可以继续选取目标）
“修改”工具栏：“缩放” 指定基点：（确定基点）
按钮
指定比例因子或 [复制(C)/参照(R)] <1.0000>:
1.4 改变图形大小的编辑命令
格式
命令: TRIM↙ 当前设置:投影=UCS，边=延伸 选择剪切边... 选择对象或 <全部选择>: 找到 1 个
（选定剪切边，可连续选取，用回车结束该项操 作，如图所示，拾取两圆弧为剪切边）
选择对象: 找到 1 个，总计 2 个 选择对象: ↙（回车）
1.5 改变图形形状的编辑命令
1.5.3 修剪
1.4.2 拉长
命令
命令行：LENGTHEN （缩写名：LEN）。 菜单栏：修改→拉长。
格式
命令: LENGTHEN ↙ 选择对象或 [增量(DE)/百分 数(P)/全部(T)/动态(DY)]:
1.5 改变图形形状的编辑命令
1.5.1 拉伸
命令
格式
命令行：STRETCH （缩写名：S）。 菜单栏：修改→拉伸。 “修改”工具栏:“拉伸”按钮。
图形对象的编辑
图形对象的编辑
❖ 对图形进行编辑，包括对图形进行几何变换、 增加、删除以及修改等操作。AutoCAD提供了与 之相应的一系列命令，用户可以应用这些命令对图 形进行编辑加工。
❖ AutoCAD提供了两种编辑方式：一种是用户 可以先激活一个编辑命令，然后再选择编辑对象来 进行编辑；另一种是可以先选择好编辑对象，然后 再激活编辑命令，对所选择的对象进行编辑。
（a）
（b）
❖ 选择对象:（在1点处拾取对象，并把1点看成第一断开点，如图（a） 所示）
❖ 指定第二个打断点或 [第一点(F)]: （2点为第二断开点，如图（ b）所 示）
1.5 改变图形形状的编辑命令
1.5.3 修剪
❖ 命令 ❖ 命令行：TRIM（缩写名：TR）。 ❖ 菜单栏：修改→修剪。 ❖ “修改”工具栏：“修剪”按钮。
命令: STRETCH↙ 以交叉窗口或交叉多边形 选择要拉伸的对象...
1.5 改变图形形状的编辑命令
1.5.1 拉伸
格式
选择对象: 指定对角点: 找到 X个 （用C或CP
方式选取对象，如图（a）所示，对角点分别为1点和2
点）
选择对象: ↙
（回车）
指定基点或 [位移(D)] <位移>: （用交点捕
❖ “修改”工具栏：“偏移” 按钮。
格式
1）指定偏移距离值 来确定等距线位置
2）指定通过点来确 定等距线位置
1.3 改变图形位置的编辑命令
1.3.1 移动
命令
命令行：MOVE（缩写名：
M）。
菜单栏：修改→移动。 “修改”工具栏：“移动” 按钮。
格式
命令: MOVE ↙ 选择对象: 指定基点或位移: 指定位移的第二点或 < 用第一点作位移>:
选择要修剪的对象，或按住【Shift】键选 择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/ 边(E)/删除(R)/放弃(U)]: ↙
结果如图所示。
示，选一圆）
选择对象: 找到 1 个
选择对象:
（回车，结束选择）
指定基点或位移，或者 [重复(M)]: （定基
点A）
指定位移的第二点或 <用第一点作位移>:
（定位移点B，该圆按矢量复制到新位置）
在选择“重复”进行多重复制时：
命令: COPY ↙
选择对象: 找到 1 个
1.2 创建对象副本
1.2.1 复制
1.3 改变图形位置的编辑命令
1.3.2 旋转
命令
格式
命令行：ROTATE（缩写名：
RO）。
命令：ROTATE↙ 选择对象：（选取要做旋转的目标）
菜单栏：修改→旋转。
选择对象：（回车确认，也可以继续
选取目标）
“修改”工具栏：“旋转” 指定基点：（确定旋转中心）
按钮。
指定旋转角度或[参照（R）]：
1.4 改变图形大小的编辑命令
格式
选择对象:
指定基点或位移，或者 [重复(M)]: M ↙
指定基点:
（定基点A）
指定位移的第二点或 <用第一点作位移>:（B点）
指定位移的第二点或 <用第一点作位移>:（B点）
指定位移的第二点或 <用第一点作位移>: ↙
（所选ቤተ መጻሕፍቲ ባይዱ按矢量、复制到两个新位置，如图所示）
1.2 创建对象副本
1.2.2 镜像
捉，拾取A点）
指定第二个点或 <使用第一个点作为位移>:
（选取B点，结果如图（b）所示）
图（a）
图（b）
1.5 改变图形形状的编辑命令
1.5.2 打断
❖ 1.命令
❖ 命令行：BREAK（缩写名：BR）。
❖ 菜单栏：修改→打断。
❖ “修改”工具栏：“打断”按钮。
❖ 2.格式
❖ 命令: BREAK ↙
选择要修剪的对象，或按住【Shift】键选 择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/ 边(E)/删除(R)/放弃(U)]: （选择被修剪边、改变修
剪模式或取消当前操作，选择1点）
选择要修剪的对象，或按住【Shift】键选 择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/ 边(E)/删除(R)/放弃(U)]:（选择2点）
❖ 命令行：DDSELECT ❖ 菜单栏：工具→选项→ 选择集。
1.2 创建对象副本
1.2.1 复制
命令 命令行：MIRROR（缩写名：MI）。 菜单栏：修改→镜像。 “修改”工具栏：“镜像”按钮。 功能 复制选定对象，可多重复制。
1.2 创建对象副本
1.2.1 复制
格式
命令: COPY ↙ （构造选择集，如图所
