电路、电流、电压、电阻综合测试题

专题12 电路电流电压电阻一、单选题1．如图所示金属球使小芳带电,则小芳（）A．得到电子Ｂ. 失去电子Ｃ. 得到原子核 D. 相互排斥的头发带上同种电荷2．图是常用的5号电池的示意图，其型号的另一种表示方法为“1450０”，前两位数是直径,后三位数是高度。

这型号电池高度为（ )A. 14mmB. 145mmC. 500mｍD. 50.0mm3.家庭常用的电吹风既能吹冷风又能吹热风。

下列电路中最符合电吹风工作要求的是( ）A. Ｂ．C. D.4．如图所示的电路中,小灯泡L1、L2规格相同，闭合开关S后，发现Ｌ1不亮，L2发光。

此电路的故障可能是( )A. 灯Ｌ１短路B. 灯 L２短路C. 灯L1断路D. 开关Ｓ接触不良５.小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水,也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合,接通灯泡提供照明。

以下简化电路符合要求的是（）A. B.Ｃ. Ｄ.6．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.３Ａ,电阻R2的阻值为1０Ω.下列说法正确的是( )Ａ. 通过电阻Ｒ1的电流为０.5AＢ. 电源电压为5ＶC．电阻R1的阻值为１5ΩＤ．若断开开关S2，电流表A1示数变大７．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示）,发现验电器的两个金属箔片张开。

以下说法正确的是（）A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金属箔片张开是因为带了异种电荷D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移８．下列说法中，正确的是A．摩擦起电就是创造了电荷 B. 正电荷定向移动的方向被规定为电流的方向C. 人体、大地、塑料都是导体Ｄ. 导体的电阻跟它两端的电压成正比9.．分析如图所示实验现象得出的结论中,合理的是A. 甲：烧杯内壁有水珠生成,说明甲烷中含有碳元素和氢元素B. 乙:摩擦后的塑料梳子能吸引碎纸屑，说明纸屑与梳子带同种电荷C. 丙：试管中无明显现象，说明CO２与NaOＨ溶液没有发生化学反应D. 丁:弹簧测力计读数相同，说明使用定滑轮不省力但可以改变力的方向1０．下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)（ )A. B. C.Ｄ.11．如图是常用的带有多插孔的插排。

电流电压电阻测试题（卷）姓名＿＿＿＿班级＿＿＿考号＿＿＿＿一、选择题（）1、两个滑动变阻器如图6－17所示串联起来，M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，则两滑片的位置应为() A．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端图6－16 图6－17 图6－18２、如图6－18表示一种自动测定油箱内油面高度的装置，当油面上升时，则() A．接入电路中的电阻减小，油量表示数变大B．接入电路中的电阻变大，油量表示数变小C．接入电路中的电阻减小，油量表示数变D．接入电路中的电阻变大，油量表示数不变３、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是：（）Ａ、长导线的电阻一定大Ｂ、粗细相同，长导线的电阻一定大Ｃ、细导线的电阻一定大Ｄ、长度相同，粗导线的电阻一定大４、有两根导线，它们的横截面积之比为２：１，把它们串联在电路中，有电流通过时，两根导线上电流的关系是：（）Ａ、Ｉ粗＝２Ｉ细Ｂ、２Ｉ粗＝Ｉ细Ｃ、Ｉ粗＝Ｉ细Ｄ、Ｉ粗＝４Ｉ细５、如图所示，向同一方向移动滑片，电阻的变化效果相同的是：（）Ａ、甲和丙Ｂ、乙和丁Ｃ、甲和丁Ｄ、甲和乙６、粗细和长度相同的一铜导线和一根铝导线串联在同一电路中，则：（）Ａ、两根导线上的电流一定相等Ｂ、两根导线的电阻一定相等Ｃ、铜导线上的电流大于铝导线上的电流Ｄ、两根导线上的电流方向相反7、用电流表测某一电路中的电流，如选用0－0. 6A量程测量，测得的电流为0.2A，如选用0－3A的量程，测得的电流为0.18A，那么该电路中的电流应为：（）A、0.2AB、0.18AC、0.19AD、以上答案都不对8、在如图所示的电路中，Ｌ是灯泡，两只电表a,b的接法正确，则：（）Ａ、a,b都是电流表Ｂ、a表是电压表，b表是电流表Ｃ、a,b都是电压表Ｄ、b表是电压表，a表是电流表9、在如图所示的电路中，当开关Ｓ闭合时，电压表测：Ａ、测Ｒ１的电压Ｂ、测Ｒ２的电压Ｃ、测Ｒ１和Ｒ２两端的总电压Ｄ、测电源的电压10、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好11、如图是测量电压和电流的电路图，下列论述完全正确的是：（）Ａ、甲乙都是电压表，丙表是电流表Ｂ、三表都是电压表Ｃ、三表都是电流表Ｄ、甲是电压表，乙丙两表是电流表12、有关金属材料电阻的大小，下面说法中错误的是：（不考虑温度）（）Ａ、同种材料做成的长度，横截面积相同的导线，电阻相同Ｂ、导体的电阻大小与导体两端的电压和通过的电流无关Ｃ、不同的材料做成的导体，电阻一定不同Ｄ、对于同种材料，长度长，电阻大；横截面积大，电阻大13、关于导体对电流有阻碍作用的说法正确的是：（）A、导体中有电流，导体才有电阻B、导体电阻的大小取决于通过它的电流大小C、导体的电阻是导体本身的一种属性，与通过的电流无关D、导体的电阻只与导体的长度、横截面积有关14、关于电阻的大小说法正确的是：（）A、铜制的导线，粗的一定比细的电阻小B、绝缘体不容易导电是因为它无电阻C、通过导体的电流越小，电阻就越大D、导体两端的电压越大，电阻就越小15、滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了：（）A、电阻线的材料B、电阻线的横截面积C、接入电路中的电阻线的长度D、电阻线的温度16、关于电源、电压、电流说法正确的是：（）A、有电源就一定有电压和电流B、有电流则同时有电源和电压C、有电压时同时有电源和电流D、以上说法都不对二、填空：（）1、如图6－10所示，用电压表测小灯泡L1两端的电压。

电压电阻测试题及答案一、选择题1. 电压的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：C2. 电阻的基本单位是：A. 欧姆B. 千欧C. 兆欧D. 微欧答案：A3. 一个电路中，电阻R1为100欧姆，R2为200欧姆，串联后的总电阻为：A. 100欧姆B. 200欧姆C. 300欧姆D. 400欧姆答案：C4. 并联电阻的总电阻值比任何一个单独的电阻值：A. 大B. 小C. 相同D. 无法确定答案：B5. 欧姆定律表明电压、电流和电阻之间的关系是：A. V = IRB. I = VRC. R = VID. V = RI答案：A二、填空题6. 当电压一定时，电流与电阻成________关系。

答案：反比7. 串联电路中，总电阻等于各个电阻的________。

答案：和8. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和9. 一个电阻为10欧姆的电阻器，通过它的电流为0.5安培，那么它的电压是________伏特。

答案：510. 电压表的内阻应该尽可能________，以减少测量误差。

答案：大三、简答题11. 请简述什么是超额电阻，并说明它在电路中的作用。

答案：超额电阻是指在电路设计中故意加入的额外电阻，用以限制电流，保护电路中的其他元件不受过大电流的损害，同时也可以用于分压。

12. 解释为什么在测量电阻时，需要使用标准电阻进行校准。

答案：使用标准电阻进行校准是为了确保测量的准确性。

由于电阻的测量可能会受到温度、接触电阻、仪器精度等因素的影响，通过与已知准确值的标准电阻比较，可以校正这些误差，提高测量结果的可靠性。

四、计算题13. 一个电路由三个电阻串联组成，分别为R1=20欧姆，R2=30欧姆，R3=50欧姆。

求电路的总电阻。

答案：总电阻 R_total = R1 + R2 + R3 = 20 + 30 + 50 = 100欧姆14. 如果上述电路两端的电压为12伏特，求流过R1的电流。

电流、电压、电阻综合测试题一、单项选择题每小题3分;共36分1．如果要改变某一导体的电阻;下列方法中无效的是A．改变导体的长度B．改变导体的横截面积C．改变导体的材料D．改变导体两端的电压2．将图1的变阻器接入电路中;当滑片P向左移动时;要使电阻减少;下列哪种接法正确A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等;粗导线的电阻比细导线的电阻小4．关于物体的导电性能;下列说法中正确的是A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体D．导体和绝缘体之间没有绝对的界限5．如图2;电源电压为5V;闭合开关S电压表的示数为3V;则以下说法正确的是A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时;则电流表示数和灯泡亮度的变化分别是A．变大、变暗B．变大、变亮C．变小、变亮D．变小、变暗7．图4中要用电压表测量灯L两端的电压;正确的接法是8．如图5示;开关闭合时;V1的示数为6V;V2的示数为2．5V;则灯L1两端的电压为A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是A．只有36V的电压对人体才安全B．电压表不能直接接在电源正负极上C．电源是提供电压的装置D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中;下列说法中正确的是A．通过它们的电流一定不．相等B．它们两端的电压之和等于总电压C．它们两端的电压一定相等D．通过它们的电流之和等于总电流11．在图6所示的电路中;有可能造成电源和电流表都损坏的是12．某同学做实验时;如图7连接电路;闭合开关后;灯泡正常发光;但电流表指针不动;电压表读数正常;那么有可能是A．电流表已被烧坏;致使电路不通B．电流表完好;但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线电流表被短路二、填空题每空2分;共22分13．6kV=________V;2．2MΩ=________Ω;家庭电路的电压是_ ___V;对人体安全电压 36V..14．如图8;电源电压为12V;电压表示数为4V;则两灯泡是______联;L1两端的电压是_____V;L2两端的电压是_____V..15．滑动变阻器是靠改变接入电路中电阻丝的__________来改变的大小..16．某滑动变阻器铭牌上标有“10Ω、1．5A”;10Ω表示 ;1．5A表示 ..三、作图题共13分17．2分在图9所示的电路中;如果变阻器滑片P由A向B移动;通过灯泡的电流强度变大;导线E端接在变阻器的___________接线柱上;在图上画出这段导线..18．3分在图10的电路中;电灯是正常发光的;请在О中;填入A或V;并标出电流表和电压表的“+”“-”接线柱..19．4分图11中电流表、电压表示数分别为0．44安、2．5伏;请你在图所示的表盘中标出指针位置及所选用的接线柱..20．4分用笔线代替导线把图12中的元件连接起来;要求L1与L2串联;电压表V测L1的电压;并画出对应的电路图..四、探究实验题29分21．6分某同学很想探究一下并联电路中各电灯之间的电压关系;请帮他完成探究过程：1提出问题_______________________________________________2你的猜想_______________________________________________3设计实验：在如图13所示的电路中;画上电压表;分别测出L1、L2以及电源两端的电压..4在表格记录所测的电压值测两次;完成下表所缺项..L1两端电压U1第1次测量22．10分在做“研究导体的电阻跟哪些因素有关”的实验时;为了便于研究;每次须挑选两根合适的导线;用同一电源;测出通过它们的电流;然后进行比较;最后得出结论..导线A B C D E F G长度m1．00．51．51．02．00．51．5横截面积m m23．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝电流大小A0．30．80．90．60．70．40．51该实验采用的实验方法为法..2为了研究电阻与导体材料有关;应选用两根导线进行比较..填代号3为了研究导体的电阻与导体的长度有关;应选用导线两根导线进行比较..4为了研究导体的电阻与导体的横截面积有关;应选用导线两根导线进行比较..5通过对表格中数据的分析;可以得出的结论是 ..五、综合题13分;4+6+323．王明要在家里安装装饰彩灯;已知每只小灯泡能承受的电压为6V;那么;这些小灯泡应怎样连接至少需要多少只这样的小灯泡要求写出计算过程;说明理由..24．输电线的电阻越大;电能损失越大;分析下面三种减小电能损失的方法;各有什么优缺点：①增大输电线的横截面积；②靠近发电厂建工厂；③用超导技术输电..25．有一个灯泡;它的电阻是15Ω;把灯泡两端加6V电压时;灯泡能正常工作..如果把灯泡接在7．5V的电源上;仍使灯泡正常发光;应给灯泡串联一个多大的电阻。

电流和电路测试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电路中电流的方向是：A. 从负极流向正极B. 从正极流向负极C. 从电源的负极流向正极D. 从电源的正极流向负极答案：D3. 电路中的电阻值与下列哪个因素无关？A. 材料B. 长度C. 温度D. 电流答案：D4. 串联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积5. 并联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积答案：C6. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A7. 电流通过导体时，产生的热量与下列哪个因素无关？A. 电流B. 电阻C. 电压D. 时间答案：C8. 电路中，电源的电动势与下列哪个因素有关？A. 电流B. 电阻C. 电压D. 材料答案：D9. 电容器的电容与下列哪个因素有关？B. 电荷C. 电介质D. 电流答案：C10. 电感器的电感与下列哪个因素有关？A. 电流B. 电荷C. 磁通量D. 电流的变化率答案：C二、填空题（每题2分，共20分）1. 当电路中的电阻为10欧姆，电压为12伏特时，通过电阻的电流为______安培。

答案：1.22. 电路中的电流为2安培，电阻为5欧姆，电压为______伏特。

答案：103. 电路中，如果电阻不变，电压增加一倍，则电流将______。

答案：增加一倍4. 电路中，如果电压不变，电阻增加一倍，则电流将______。

答案：减少一半5. 电路中，如果电流不变，电阻增加一倍，则电压将______。

答案：增加一倍6. 电路中，如果电压不变，电流增加一倍，则电阻将______。

答案：减少一半7. 电容器的电容为10微法拉，电压为5伏特，电容器中储存的电荷量为______库仑。

电流和电路测试题及答案一、选择题1. 电流的单位是：A. 牛顿B. 安培C. 伏特D. 欧姆答案：B2. 电路中形成持续电流的条件是：A. 有电源B. 电路中有导线C. 电路中有开关D. 电路必须闭合答案：D3. 以下哪个因素不会影响导体的电阻大小：A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度答案：D二、填空题1. 电流的符号是____，其方向是正电荷定向移动的方向。

答案：I2. 欧姆定律的公式是______，其中V代表电压，I代表电流，R代表电阻。

答案：V=IR3. 串联电路中，总电阻等于各部分电阻之______。

答案：和三、判断题1. 电流通过导体时，导体发热，这是电流的热效应。

（）答案：√2. 电压是形成电流的原因。

（）答案：√3. 电阻是导体本身的一种性质，与电流和电压无关。

（）答案：√四、简答题1. 什么是串联电路和并联电路？请简述它们的特点。

答案：串联电路是指电路元件首尾顺次连接，电流在电路中只有一条路径。

其特点是电流相同，电压分配。

并联电路是指电路元件两端并列连接，电流有多条路径。

其特点是电压相同，电流分配。

2. 什么是欧姆定律？它在电路分析中有什么作用？答案：欧姆定律是描述电压、电流和电阻之间关系的定律，公式为V=IR。

它在电路分析中用于计算电路中的电压、电流或电阻，是电路设计和分析的基础。

五、计算题1. 已知一个电阻为10Ω的电阻器，通过它的电流为0.5A，求加在该电阻器两端的电压。

答案：根据欧姆定律V=IR，计算得V=0.5A×10Ω=5V。

2. 一个串联电路由两个电阻组成，分别为R1=20Ω和R2=30Ω，求总电阻。

答案：串联电路的总电阻等于各部分电阻之和，即R总=R1+R2=20Ω+30Ω=50Ω。

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图所示的电路中，下列说法正确的是（）电压A．开关S闭合时，电压表测L1B．开关S闭合时，电压表测电源电压电压C．开关S闭合时，电压表测L2和电源的总电压D．开关S断开时，电压表测L12、如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。

若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是( )A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路3、如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A．通过a点的电流等于通过c点的电流B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压D．电压表测的是电源电压4、如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，将会发生( )A．电源短路B．电流表损坏C．L1不亮D．L2灯丝烧断5、如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表6、下列说法正确的是A．水结成冰后，分子间的作用力减小B．扩散现象只发生在气体、液体之间C．对人体安全的电压是36VD．一个电子所带的电荷量为1.9×10－16C7、关于电流表和电压表的使用方法，下列说法中正确的是（）A.测量电压时，电压表必须与被测电路串联B.测量电流时，电流表必须与被测电路串联C.不管电流表还是电压表，连接时必须使电流从"＋"接线柱流出，从"－"接线柱流入D.电压表的量程改变后，每小格表示的值仍保持不变8、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R，电压表、和的读数分别为1.0V、1.5V和2.5V。

实验时的电路图应是() 39、在图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断中正确的是A.电流表和电压表的示数都增大B.电流表和电压表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数减小,电压表的示数不变10、在选择电压表的量程时，正确的是（）A．尽可能选择大一些的量程B．选用大小不同的量程测量，测量结果同样精确C．经试触后被测电压不超过小量程挡，应选用小量程进行测量D．试触时电压表示数为2．8V，选15V的量程更好些11、通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝两端的电压越大，合金丝的电阻越小C.合金丝的电阻跟该合金丝的横截面积无关D．通过合金丝的电流越小，合金丝的电阻越大12、如图13所示的滑动变阻器不改变阻值可正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和b D．b和d13、如下图所示电路中，甲、乙两处各接什么电表，当S闭合后，能使两灯均能发光：A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表14、有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是（）A．电压表坏了B．L2的灯丝断了C．L1的灯丝断了D．L1处发生短路15、在常温干燥的情况下，下列餐具属于导体的是（）A．塑料筷子B．陶瓷碗C．不锈钢勺D．玻璃果盘16、电阻R1的阻值比电阻R2小，把它们并联后，总电阻[］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和17、如图所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是:A．灯L1处短路; B．灯L2处短路;C．灯L1处断路;D．灯L2处断路.18、在如图中，要使L1与L2串联，在"〇"处接入电流表或电压表，测量电路中的电流、L1两端的电压。

物理电压和电阻专项综合练习题（含答案）一、选择题1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。

初三物理电路电流电压和电阻试题答案及解析1.在图中，要求用电流表测量灯泡L2中的电流(约为0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．【答案】【解析】已知两灯并联，则电路总的连接方式为并联；开关控制整个电路，说明了开关连在干路中．变阻器调节L1的亮度，说明了变阻器与灯L1串联在同一支路中，而电压表测量灯L1两端的电压，说明电压表与L1并联；电流表测量灯L2的电流，说明电流表串联在灯L2所在的支路中．在连接实物图时，要注意两点：①电压表、电流表量程的选择，以及“+”进“-”出的接线要求；②滑动变阻器的连接方法：“一上一下”．具体连接方法：先将电池组、开关串联起来，然后分成两路：一路接入滑动变阻器（一上一下）、灯L1，然后回到电源的负极，另一路接入灯L2、电流表，然后回到电源的负极，由于灯泡的额定电流大约为0.3A，所以选择0～0.6A的量程．最后将电压表并联在灯L1的两端，由于电源电压为3V，所以选择0～3V的量程。

然后根据实物图来画出相应的电路图。

【考点】实物的电路连接；根据实物图画电路图；电流表的连接；电压表的连接；滑动变阻器的使用．2.如图所示，要使灯泡L1和L2串联在电路中，应闭合开关；若要使L1和L2并联在电路中，应闭合开关；绝对不允许同时闭合开关，因为此时电路处于状态，会把电源烧坏．【答案】S3 S1、S2S2、S3短路【解析】串联电路中电流只有一条路径，电流顺次流过各用电器；并联电路中电流有两条或两条以上路径。

根据电流的流向，要使灯L1、L2串联，电流从正极出发，先后经过灯L2、L1，电流经开关S3、L2、L1回到电源负极，所以只要闭合S3即可。

要使两灯并联，电流可以从正极经S1后，分别从L1支路和L2、S2这两条支路回到电源负极，所以闭合开关S1、S2。

在电路中绝不允许不经不用电器电流直接从正极流到负极，所以闭合开关S2、S3会造成电源短路，烧坏电源。

中考物理电压和电阻专项综合练习题（含答案解析）一、选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

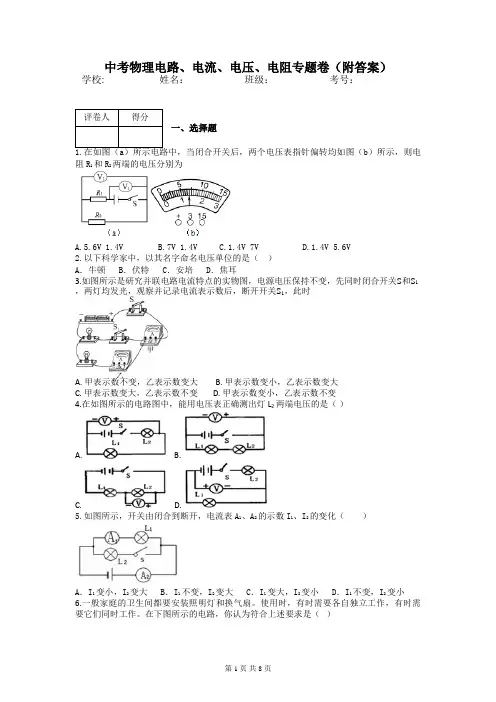

中考物理电路、电流、电压、电阻专题卷（附答案）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、选择题b）所示，则电阻R1和R2两端的电压分别为A.5.6V 1.4VB.7V 1.4VC.1.4V 7VD.1.4V 5.6V2.以下科学家中，以其名字命名电压单位的是（）A．牛顿 B．伏特 C．安培 D．焦耳3.如图所示是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时A. 甲表示数不变，乙表示数变大B. 甲表示数变小，乙表示数变大C. 甲表示数变大，乙表示数不变D. 甲表示数变小，乙表示数不变4.在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A. B.C. D.5.如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大 B．I1不变，I2变大 C．I1变大，I2变小 D．I1不变，I2变小6.一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在下图所示的电路，你认为符合上述要求是（）7.下面数据最符合实际的是（）A．人体的安全电压是220V B．微波炉的功率约100WC．实验室小灯泡发光时的电流约3A D．一节新干电池的电压约1．5V8.某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）9.如图所示的电路中，甲、乙两灯泡串联后接在电路中，观察到甲灯泡比乙灯泡亮，则下列描述中错误的是A. P甲>P乙B. I甲>I乙C. U甲>U乙D. R甲>R乙10.如图所示，当开关S1断开，S2接通时，电压表读数为4.5 V，当开关S1接通，S2断开时，电压表的示数为2.1 V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A. 2.1 V 4.5 VB. 2.4 V 2.1 VC. 4.5 V 6.6 VD. 4.5V 2.1 V11.如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A. 灯泡L2发生了断路B. 灯泡L2发生了短路C. 由于灯泡L2的电阻较大，其实际功率较小D. 由于灯泡L2的电阻较小，其实际功率较小12.当温度一定时，比较两根铝导线电阻的大小，下列说法中正确的是A. 长导线的电阻大B. 长度相同，粗导线的电阻大C. 细导线的电阻大D. 粗细相同，长导线的电阻大评卷人得分二、实验题13.在“探究导体的电阻跟哪些因素有关”的实验中。

电压电阻单元测试题及答案一、选择题1. 电压是表示什么的物理量？A. 电流的强度B. 电荷的总量C. 电势能的差D. 电阻的大小答案：C2. 欧姆定律的公式是什么？A. V = IRB. V = R/IC. I = V/RD. R = V/I答案：A3. 电阻的单位是什么？A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 法拉（F）答案：A4. 串联电路中，总电阻与各分电阻的关系是什么？A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积D. 总电阻与各分电阻无关答案：A5. 并联电路中，总电阻与各分电阻的关系是什么？A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积的倒数D. 总电阻等于各分电阻的倒数之和答案：D二、填空题6. 当电路中的电阻为10Ω，电流为2A时，电压为________V。

答案：207. 根据欧姆定律，如果电压为120V，电阻为6Ω，那么电流为________A。

答案：208. 串联电路中，如果电阻R1=4Ω，R2=6Ω，则总电阻为________Ω。

答案：109. 并联电路中，如果电阻R1=4Ω，R2=6Ω，则总电阻为________Ω。

答案：2.410. 电压表是用来测量电路中两点间的________。

答案：电压三、简答题11. 请简述串联电路和并联电路的特点。

答案：串联电路中，电流在各个元件中是相同的，总电阻等于各个元件电阻之和。

并联电路中，电压在各个元件上是相同的，总电阻的倒数等于各个元件电阻倒数之和。

12. 为什么说电阻是限制电流流动的物理量？答案：电阻是电路中的一种阻碍电流流动的物理量，它通过消耗电能转化为热能或其他形式的能量来限制电流的流动，从而控制电流的大小。

结束语：通过本单元的测试题，我们复习了电压、电阻以及它们在电路中的作用和计算方法。

希望同学们能够掌握这些基础知识，为进一步学习电学打下坚实的基础。

初中电路测试题及答案一、单项选择题（每题2分，共20分）1. 电路中形成电流的条件是什么？A. 有电压B. 有电源C. 有电流D. 有电阻答案：B2. 串联电路中，电阻R1和R2串联时，总电阻R等于？A. R1 + R2B. R1 - R2C. R1 × R2D. R1 / R2答案：A3. 并联电路中，电阻R1和R2并联时，总电阻R等于？A. R1 + R2B. R1 - R2C. 1/R = 1/R1 + 1/R2D. R1 × R2答案：C4. 欧姆定律描述的是电流、电压和电阻之间的关系，其公式为？A. I = V/RB. I = V × RC. V = I/RD. V = I × R答案：A5. 电流通过导体产生的热量与电流的平方、导体的电阻和通电时间的关系，其公式为？A. Q = I^2 × R × tB. Q = I × R^2 × tC. Q = I × R × t^2D. Q = I^2 × R^2 × t答案：A6. 电路中，开关的作用是？A. 控制电流B. 改变电压C. 改变电阻D. 产生电流答案：A7. 家庭电路中的电压是多少？A. 36VB. 220VC. 110VD. 380V答案：B8. 电路中，保险丝的作用是？A. 产生电流B. 改变电压C. 改变电阻D. 保护电路答案：D9. 电路中，电容器的作用是？A. 储存电荷B. 产生电流C. 改变电压D. 改变电阻答案：A10. 电路中，电感器的作用是？A. 储存电荷B. 产生电流C. 改变电压D. 储存磁能答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本组成部分？A. 电源B. 开关C. 导线D. 用电器答案：ABCD2. 以下哪些因素会影响电路中的电流？A. 电压B. 电阻C. 温度D. 湿度答案：ABC3. 以下哪些是电路的状态？A. 开路C. 通路D. 断路答案：ABC4. 以下哪些是电路中的保护装置？A. 保险丝B. 断路器C. 过载保护器D. 电压调节器答案：ABC5. 以下哪些是电路中的测量工具？A. 电压表B. 电流表C. 电阻表D. 功率表答案：ABCD三、填空题（每题2分，共10分）1. 电路中，电流的单位是__安培__。

第十五章探究电路(60分钟　100分)一、选择题:本题共10小题,每小题3分,共30分。

1.在“探究影响导体电阻大小的因素”的活动中,小明发现实验器材中金属丝只有一根,其他器材足够,下面实验探究活动中他无法完成的是(B)A.电阻是否与长度有关B.电阻是否与材料有关C.电阻是否与横截面积有关D.电阻是否与温度有关2.关于电压、电流和电阻,下列说法正确的是(C)A.导体的电阻由它两端电压和通过的电流决定R=UIB.电荷移动就能形成电流C.电路中有电流时它两端一定有电压D.电压的作用是在电路中产生自由电荷3.图甲为某可调亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。

下列分析正确的是(B)A.电位器与灯泡并联B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗4. (2023·安徽中考)如图所示为电阻R1和R2的I-U图像,由图可知(C)A.R1的阻值为5 ΩB.R1的阻值小于R2的阻值C.将R1、R2串联接入电路,通电后R1两端的电压大于R2两端的电压D.将R1、R2并联接入电路,通电后通过R1的电流大于通过R2的电流5.(2023·福建三模)在我们的日常生活中,安全用电非常重要。

下列各种做法,符合安全用电原则的是(B)A.用湿抹布擦拭亮着的台灯B.电器起火要先断电后灭火C.电冰箱的金属外壳没必要接地D.发现有人触电要立即把人拉开6. (2023·北京中考)如图所示的电路中,电阻阻值R1<R2。

开关S闭合后,R1、R2两端的电压分别为U1、U2,通过R1、R2的电流分别为I1、I2。

下列判断正确的是(C)A.U1>U2B.U1<U2C.I1>I2D.I1=I27. (2023·龙东中考)如图所示,图甲是某款电子秤的外观图,图乙是它的原理图,表盘是由电压表改装而成的,下列判断正确的是(A)A.物体质量越大,电子秤示数越大,电路中电流不变B.物体质量越大,电子秤示数越小,电路中电流不变C.物体质量越大,电子秤示数越大,电路中电流越大D.物体质量越大,电子秤示数越小,电路中电流越大8.如图所示,电源电压保持不变,先闭合开关S1,电压表示数为U1;再闭合开关S2,电压表示数为U2,电阻R1、R2的阻值之比为(D)A.U1∶U2B.U2∶U IC.U2∶(U2-U1)D.U1∶(U2-U1)9.(2023·福建模拟)如图所示为某家庭电路的部分电路,电灯和电热器正在工作。

电路、电流、电压、电阻综合测试题一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。

(选填“电流表”或“电压表”)|2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________。

3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。

若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。

4．永刚同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。

他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。

·5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

:8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是图2甲乙图3 0；10 15 V0 123(a)图1图5_____V ，。

二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ）A ．锡箔纸B ．塑料纸C ．湿布条D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） /A 、6V 4VB 、4V 6VC 、2V 4VD 、4V 2V11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

电流和电路单元测试题及答案一、选择题1. 电流的单位是：A. 牛顿(N)B. 米(M)C. 安培(A)D. 伏特(V)答案：C2. 电路中形成电流的条件是：A. 电路中有电阻B. 电路中有电源C. 电路中有导线D. 电路是闭合的答案：B3. 串联电路中，各处电流的大小关系是：A. 不相等B. 相等C. 与电阻大小成反比D. 与电阻大小成正比答案：B4. 并联电路中，各支路两端的电压关系是：A. 不相等B. 相等C. 与电流大小成反比D. 与电流大小成正比答案：B5. 欧姆定律描述的是：A. 电流与电压的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流、电压和电阻的关系答案：D二、填空题6. 电源是提供______的装置。

答案：电压7. 导体对电流的阻碍作用称为______。

答案：电阻8. 电流通过导体时会产生______。

答案：热效应9. 电路的基本组成包括电源、开关、导线和______。

答案：用电器10. 串联电路的总电阻等于各部分电阻之______。

答案：和三、简答题11. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流只有一条路径通过所有元件；并联电路是指电路中的元件两端并行连接，电流有多条路径通过各个元件。

12. 欧姆定律的数学表达式是什么？答案：欧姆定律的数学表达式是 V = IR，其中 V 代表电压，I代表电流，R 代表电阻。

四、计算题13. 一个电阻为20Ω的电阻器，两端电压为10V，求通过该电阻器的电流。

答案：根据欧姆定律，I = V / R，所以电流I = 10V / 20Ω = 0.5A。

14. 如果将上述电阻器与一个10Ω的电阻器并联，求并联后的总电阻。

答案：并联电阻的计算公式为 1/R总 = 1/R1 + 1/R2，所以 1/R总= 1/20Ω + 1/10Ω = 3/20Ω，R总= 20Ω * 10Ω / (20Ω +10Ω) = 6.67Ω（保留两位小数）。
