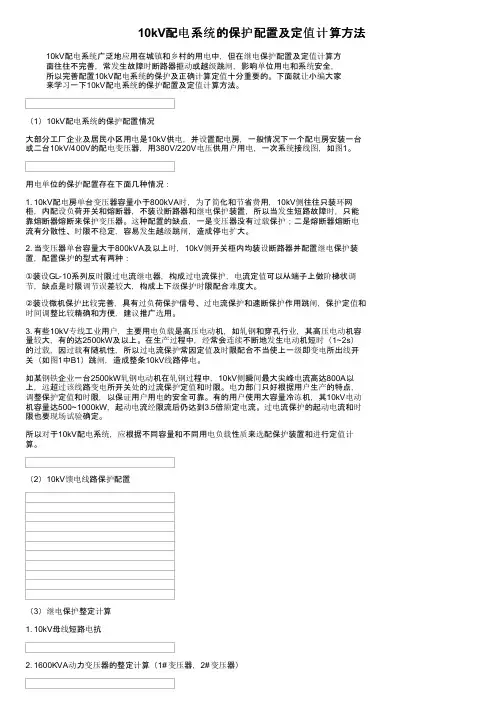

10kV配电系统的保护配置及定值计算方法10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，所以完善配置10kV配电系统的保护及正确计算定值十分重要的。

下面就让小编大家来学习一下10kV配电系统的保护配置及定值计算方法。

（1）10kV配电系统的保护配置情况大部分工厂企业及居民小区用电是10kV供电，并设置配电房，一般情况下一个配电房安装一台或二台10kV/400V的配电变压器，用380V/220V电压供用户用电，一次系统接线图，如图1。

用电单位的保护配置存在下面几种情况：1. 10kV配电房单台变压器容量小于800kVA时，为了简化和节省费用，10kV侧往往只装环网柜，内配设负荷开关和熔断器，不装设断路器和继电保护装置，所以当发生短路故障时，只能靠熔断器熔断来保护变压器。

这种配置的缺点，一是变压器没有过载保护；二是熔断器熔断电流有分散性、时限不稳定，容易发生越级跳闸，造成停电扩大。

2. 当变压器单台容量大于800kVA及以上时，10kV侧开关柜内均装设断路器并配置继电保护装置，配置保护的型式有两种：①装设GL-10系列反时限过电流继电器，构成过电流保护，电流定值可以从端子上做阶梯状调节，缺点是时限调节误差较大，构成上下级保护时限配合难度大。

②装设微机保护比较完善，具有过负荷保护信号、过电流保护和速断保护作用跳闸，保护定值和时间调整比较精确和方便，建议推广选用。

3. 有些10kV专线工业用户，主要用电负载是高压电动机，如轧钢和穿孔行业，其高压电动机容量较大，有的达2500kW及以上。

在生产过程中，经常会连续不断地发生电动机短时（1~2s）的过载，因过载有随机性，所以过电流保护常因定值及时限配合不当使上一级即变电所出线开关（如图1中B1）跳闸，造成整条10kV线路停电。

如某钢铁企业一台2500kW轧钢电动机在轧钢过程中，10kV侧瞬间最大尖峰电流高达800A以上，远超过该线路变电所开关处的过流保护定值和时限。

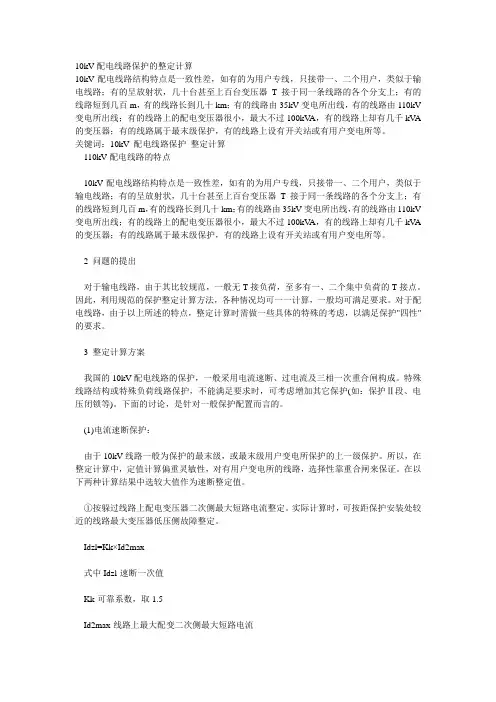

10kV配电线路保护的整定计算10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV 变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A 的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。

关键词：10kV 配电线路保护整定计算110kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV 变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A 的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。

2 问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。

因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。

对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。

3 整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。

下面的讨论，是针对一般保护配置而言的。

(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。

所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。

在以下两种计算结果中选较大值作为速断整定值。

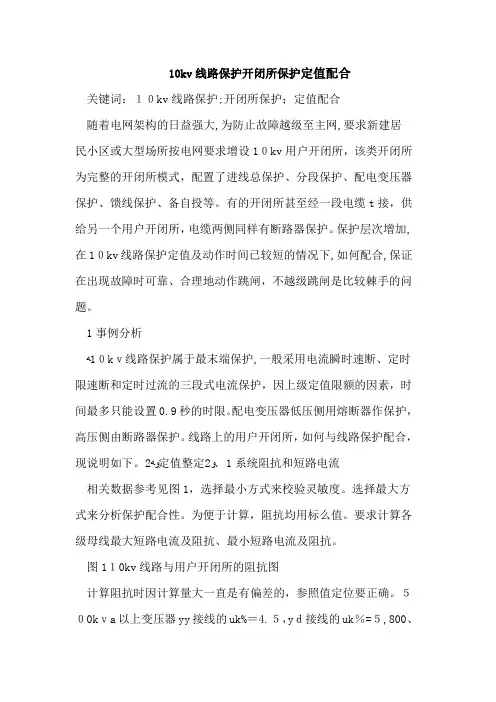

10kv线路保护开闭所保护定值配合关键词：１０kv线路保护;开闭所保护；定值配合随着电网架构的日益强大,为防止故障越级至主网,要求新建居民小区或大型场所按电网要求增设1０kv用户开闭所，该类开闭所为完整的开闭所模式，配置了进线总保护、分段保护、配电变压器保护、馈线保护、备自投等。

有的开闭所甚至经一段电缆t接，供给另一个用户开闭所，电缆两侧同样有断路器保护。

保护层次增加,在1０kv线路保护定值及动作时间已较短的情况下,如何配合,保证在出现故障时可靠、合理地动作跳闸，不越级跳闸是比较棘手的问题。

1事例分析ﻪ1０kｖ线路保护属于最末端保护,一般采用电流瞬时速断、定时限速断和定时过流的三段式电流保护，因上级定值限额的因素，时间最多只能设置0.9秒的时限。

配电变压器低压侧用熔断器作保护，高压侧由断路器保护。

线路上的用户开闭所，如何与线路保护配合，2定值整定ﻭ2．1系统阻抗和短路电流现说明如下。

ﻪﻭ相关数据参考见图1，选择最小方式来校验灵敏度。

选择最大方式来分析保护配合性。

为便于计算，阻抗均用标么值。

要求计算各级母线最大短路电流及阻抗、最小短路电流及阻抗。

图1１0kv线路与用户开闭所的阻抗图计算阻抗时因计算量大一直是有偏差的，参照值定位要正确。

５０0kｖa以上变压器yy接线的uk%＝4.５，yｄ接线的uk％=５,800、1０0０kｖa，dyl１接线组别的ｕk％＝４．５。

钢芯铝绞线及电力电缆参数见下表1。

基准数值：sj=100mｖａ，uｊ=10．5kv，ｉｊ（3)＝550０a,ij（2)=4７67ａ，zｊ=1.1025。

ﻭ表１计算阻抗、短路电流ﻪ截面积ﻭs／mm2 lgj钢芯铝绞线电力电缆ﻪﻭr xﻩr ｘﻪﻭ９5ﻩ0.３3 0．3９7ﻩ０.193 0.０76ﻩ０.38４ 0．１2４ﻪ120ﻩ0.27ﻩ0.391 0.153 0.０76ﻪﻭ0.2115０ﻩ0.0720.06９ﻭ2．2定值的整定ﻪﻭ用户开185 0.17 0．384 0.0９9１ﻩ闭所的保护定值整定,原则上要求均与变电站10kv出线定值配合,变电站１0kv出线定值为17４6ａ/29.1a/0秒、９24a/１5.4a／0.3秒和４40a／７.３3ａ／0．9秒。

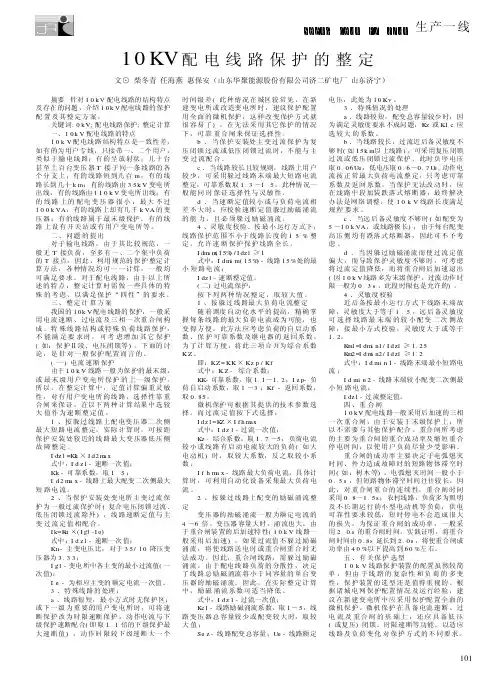

生产一线10KV配电线路保护的整定文⊙柴冬青任海燕惠保安（山东华聚能源股份有限公司济二矿电厂山东济宁）摘要:针对10k V配电线路的结构特点及存在的问题，介绍10k V配电线路的保护配置及其整定方案。

关键词:0k V;配电线路保护;整定计算一、10k V配电线路的特点10k V配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十k m；有的线路由35k V变电所出线，有的线路由110k V变电所出线；有的线路上的配电变压器很小，最大不过100k VA，有的线路上却有几千k VA的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。

二、问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。

因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。

对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护“四性”的要求。

三、整定计算方案我国的10k V配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。

下面的讨论，是针对一般保护配置而言的。

(一)电流速断保护由于10k V线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。

所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。

在以下两种计算结果中选较大值作为速断整定值。

1、按躲过线路上配电变压器二次侧最大短路电流整定。

实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。

I dz l=Kk×I d2m a x式中：I d z l-速断一次值；Kk-可靠系数，取1.5；I d2m a x-线路上最大配变二次侧最大短路电流。

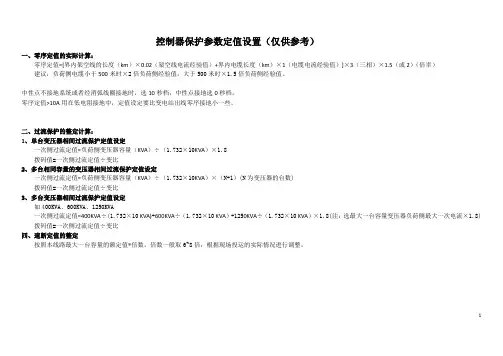

控制器保护参数定值设置（仅供参考）一、零序定值的实际计算：零序定值=[界内架空线的长度（km）×0.02（架空线电流经验值）+界内电缆长度（km）×1（电缆电流经验值）]×3（三相）×1.5（或2）（倍率）建议：负荷侧电缆小于500米时×2倍负荷侧经验值，大于500米时×1.5倍负荷侧经验值。

中性点不接地系统或者经消弧线圈接地时，选10秒档，中性点接地选0秒档。

零序定值>10A用在低电阻接地中，定值设定要比变电站出线零序接地小一些。

二、过流保护的整定计算：1、单台变压器相间过流保护定值设定一次侧过流定值=负荷侧变压器容量（KVA）÷（1.732×10KVA）×1.8拨码值=一次侧过流定值÷变比2、多台相同容量的变压器相间过流保护定值设定一次侧过流定值=负荷侧变压器容量（KVA）÷（1.732×10KVA）×（N+1）(N为变压器的台数)拨码值=一次侧过流定值÷变比3、多台变压器相间过流保护定值设定如400KVA、600KVA、1250KVA一次侧过流定值=400KVA÷(1.732×10 KVA)+600KVA÷（1.732×10 KVA）+1250KVA÷（1.732×10 KVA）×1.8(注：选最大一台容量变压器负荷侧最大一次电流×1.8) 拨码值=一次侧过流定值÷变比四、速断定值的整定按照本线路最大一台容量的额定值*倍数，倍数一般取6~8倍，根据现场投运的实际情况进行调整。

1。

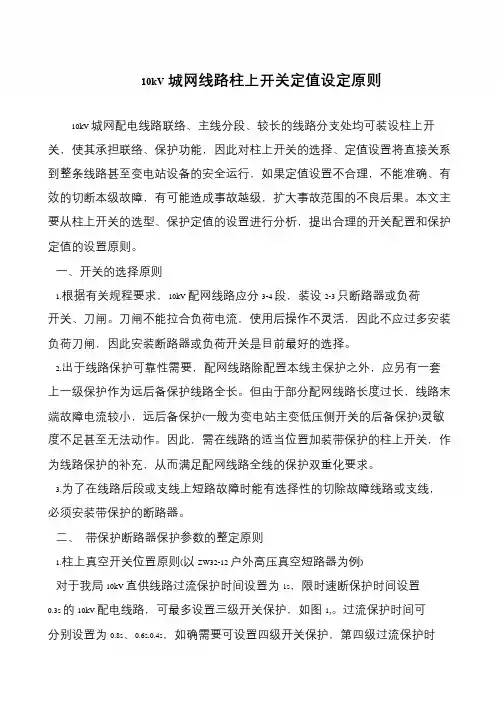

10kV城网线路柱上开关定值设定原则10kV 城网配电线路联络、主线分段、较长的线路分支处均可装设柱上开关，使其承担联络、保护功能，因此对柱上开关的选择、定值设置将直接关系到整条线路甚至变电站设备的安全运行，如果定值设置不合理，不能准确、有效的切断本级故障，有可能造成事故越级，扩大事故范围的不良后果。

本文主要从柱上开关的选型、保护定值的设置进行分析，提出合理的开关配置和保护定值的设置原则。

一、开关的选择原则1.根据有关规程要求，10kV 配网线路应分3-4 段，装设2-3 只断路器或负荷开关、刀闸。

刀闸不能拉合负荷电流，使用后操作不灵活，因此不应过多安装负荷刀闸，因此安装断路器或负荷开关是目前最好的选择。

2.出于线路保护可靠性需要，配网线路除配置本线主保护之外，应另有一套上一级保护作为远后备保护线路全长。

但由于部分配网线路长度过长，线路末端故障电流较小，远后备保护(一般为变电站主变低压侧开关的后备保护)灵敏度不足甚至无法动作。

因此，需在线路的适当位置加装带保护的柱上开关，作为线路保护的补充，从而满足配网线路全线的保护双重化要求。

3.为了在线路后段或支线上短路故障时能有选择性的切除故障线路或支线，必须安装带保护的断路器。

二、带保护断路器保护参数的整定原则1.柱上真空开关位置原则(以ZW32-12 户外高压真空短路器为例)对于我局10kV 直供线路过流保护时间设置为1s，限时速断保护时间设置0.3s 的10kV 配电线路，可最多设置三级开关保护，如图1,。

过流保护时间可分别设置为0.8s、0.6s.0.4s，如确需要可设置四级开关保护，第四级过流保护时间可设置为0.2s，过流保护时间与上级有很好的配合保证了保护动作的选择性。

2.开关应具备的保护功能配网柱上真空开关应具备速断保护功能、过流保护功能。

3.开关保护定值计算方法三、整定方案举例1.正常运行方式如图2所示，线路A、线路B，在开关7处装设联络开关，形成手拉手联络，正常运行方式下，7断开。

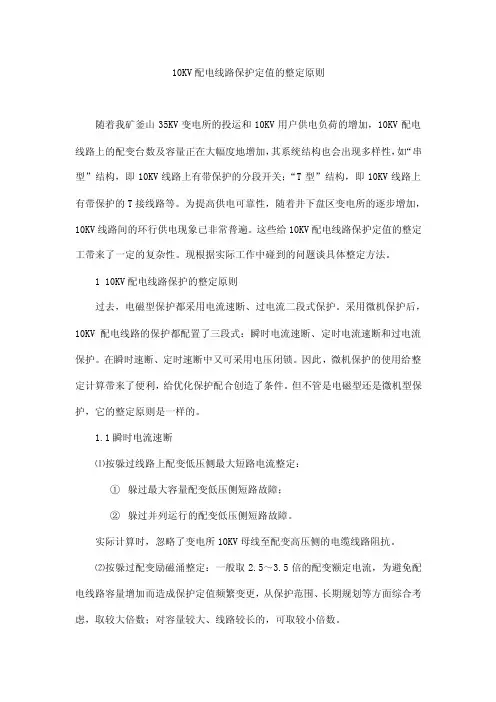

10KV配电线路保护定值的整定原则随着我矿釜山35KV变电所的投运和10KV用户供电负荷的增加，10KV配电线路上的配变台数及容量正在大幅度地增加，其系统结构也会出现多样性，如“串型”结构，即10KV线路上有带保护的分段开关；“T型”结构，即10KV线路上有带保护的T接线路等。

为提高供电可靠性，随着井下盘区变电所的逐步增加，10KV线路间的环行供电现象已非常普遍。

这些给10KV配电线路保护定值的整定工带来了一定的复杂性。

现根据实际工作中碰到的问题谈具体整定方法。

1 10KV配电线路保护的整定原则过去，电磁型保护都采用电流速断、过电流二段式保护。

采用微机保护后，10KV配电线路的保护都配置了三段式：瞬时电流速断、定时电流速断和过电流保护。

在瞬时速断、定时速断中又可采用电压闭锁。

因此，微机保护的使用给整定计算带来了便利，给优化保护配合创造了条件。

但不管是电磁型还是微机型保护，它的整定原则是一样的。

1.1瞬时电流速断⑴按躲过线路上配变低压侧最大短路电流整定：①躲过最大容量配变低压侧短路故障；②躲过并列运行的配变低压侧短路故障。

实际计算时，忽略了变电所10KV母线至配变高压侧的电缆线路阻抗。

⑵按躲过配变励磁涌整定：一般取2.5～3.5倍的配变额定电流，为避免配电线路容量增加而造成保护定值频繁变更，从保护范围、长期规划等方面综合考虑，取较大倍数；对容量较大、线路较长的，可取较小倍数。

⑶电流速断时间：原来一般0S。

但近年来，由于反措要求，35KV配电线路一般均安装了避雷器，所以当线路遭受雷击时，避雷器瞬时放电，将会引起线路瞬时短路故障。

因此类故障是瞬时性的，可以自然恢复，但如果电流速断动作速度过快，则将产生不必要的动作跳闸。

为避免此类情况，取一个短延时（0.1S），以躲过避雷器放电时间。

1.2定时电流速断由于定时电流速断带有一定的延时（一般取0.2S），所以可按以下原则整定。

⑴按躲过线路上配变低压侧最大短路电流整定：①躲过最大容量配变低压侧短路故障；②躲过并列运行的配变低压侧短路故障。

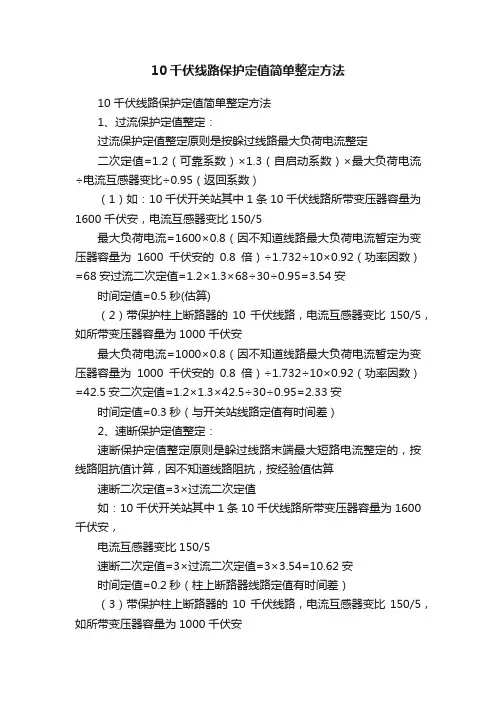

10千伏线路保护定值简单整定方法10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。

10kV配网线路开关配置和配网线路保护定值设定原则一、10kV配网线路开关配置原则1.开关的选择应根据线路长度、负荷情况、线路类型等因素进行综合考虑。

一般情况下，较长的线路应配置较多的开关，以便实现对线路的分段控制和隔离。

2.开关的配置应尽量避免在斜坡、山峰、高楼、人口密集区等地点，以减少事故风险。

3.开关的配置应尽量避免在高温、高湿度、易积水的地区，以延长设备的使用寿命。

4.开关的配置应考虑到线路的可靠性和供电的连续性，可根据系统的重要程度和用户的要求进行合理配置。

1.过电流保护定值设定：应根据线路的额定电流、负荷情况、开关类型等因素进行综合考虑。

一般情况下，过电流保护定值应设置在线路额定电流的1.2-1.5倍，以保证线路正常运行和过载时的可靠性。

2.短路保护定值设定：应根据线路的短路容量、线路长度、负荷情况等因素进行综合考虑。

一般情况下，短路保护定值应设置在线路短路容量的80%-90%范围内，以避免误动作和漏保现象。

3.地故障保护定值设定：应根据线路的地电容、地电阻、线路长度等因素进行综合考虑。

一般情况下，地故障保护定值应设置在线路地故障电流的10%-20%范围内，以快速、准确地判断地故障并及时切除故障点。

4.过电压保护定值设定：应根据线路的耐受电压、负荷情况、电源特性等因素进行综合考虑。

一般情况下，过电压保护定值应设置在线路耐受电压的1.1-1.3倍，以确保线路正常运行和抵御外界电压冲击的能力。

5.欠电压保护定值设定：应根据线路的最低负荷要求、电源特性等因素进行综合考虑。

一般情况下，欠电压保护定值应设置在线路最低负荷时的额定电压的90%-95%范围内，以确保线路正常供电和避免负荷不足的影响。

综上所述，10kV配网线路的开关配置和保护定值设定应根据线路特点、负荷情况、电源特性等因素进行综合考虑，以确保线路的可靠供电和安全运行。

在配置开关时，应考虑线路长度、负荷情况、线路类型等因素，合理分段控制和隔离线路。

龙=电力设备主持.朱宀NONGCUN DIANGONG土阿：平丁lOkVlif上智能断踣器「罡值调整注盍事顶------- (456400)国网河南滑县供电公司张志伟姚晓宁张志慧随着配电自动化的发展,10kv柱匕智能断路器得到应用。

智能断路器与普通断路器相比，最明显的区别是智能断路器多了一台FTU。

FTU,即“Feeder Terminal U ni「'的缩写，是一种馈线终端装置，也称之为“配电开关监控终端”，业界常称之为“控制器”。

控制器是智能断路器的大脑，具有继电保护、“四遥”等功能。

控制器按外观冇罩式和箱式之分。

使用中需注意以下事项。

(1)调定值时，要遵守《电力安全工作规程》的相关规左，并填写第二种工作票"(2)定值调整要根据控制器说明书的要求，输入-次值或二次值。

控制器上面没有写明厂家.且相关资料丢失的，可根据一些细节判断定值是输入一次值述是一.次值"比如：输入一次值的控制器，其定值位数-般为“0000”或"0000.00",而输入二次值的控制器的位数一般为“00.00”。

亦可根据控制器型号搜索出厂家，再与厂家联系确认。

(3)步骤(2)确认后，还要确认断路器内部电流互感器的实际变流比。

控制器内的变流比要与实际变流比一致.否则冇可能会出现断路器拒动或误动的悄况。

因此，断路器在投运后，其电流互感器实际变流比、控制器设置变比、控制器定值等数据均要做好台账登记，以方便后期查阅。

(4)设置定值时，应先将和应的保护功能先退出。

然后将提前计算好的定值快速输入到控制器内。

核对无误后，再将相应的保护功能投入。

调整定值时需要输入密砒"各个厂家控制器的密砒不尽相同，有的甚至没有密码。

建议将每个厂家的初始密码做好席记.方便后期管理。

(5)由于断路器上配套使用的电流互感器精度不同，在设置定值数值时，还耍芳虑这-因素。

为了避免电流巧感器精度的影响.可将保护时限调整为比变高水平时.硬度已不能反映材质的耐磨性，显微组织的形态对抗磨损能力也有显著影响，随着马氏体及残留奥氏体级别升高，耐磨性降低。

1、10lkV用户用电可靠性与其相关保护朱国才北京供电局（100031）此次所谈范围仅限于目前北京地区101kV用户站及其供电电源线路的继电保护配置、定值整定原则与10kV用户可靠用电相关的几个方面。

就目前10kV用户站普遍采用的一次主接线方式(如图1)：图11 通常采用的10kV继电保护配置原则及整定方法(1) 上级电源——局变电所10kV出线(如图：调度号217、239断路器处)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)、重合闸；保护定值一般为：过流(N217或239断路器过流保护TA变比，I217或239断路器过流保护电流定值，时限1．0S )，速断(N217或239断路器速断保护TA变比，I217或239断路器速断保护电流定值，时限0．5或0S)，零序(N217或239零序保护TA变比，I217或239断路器零序保护电流定值，时限1．0S)，重合闸(1．0S，出线为电缆时一般需停用)。

(2) 用户站10kV进线(如图：调度号201、202断路器)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)，至于进线无压掉闸此次不做讨论；保护定值一般为：过流(N201，或202断路器过流保护TA变比，I201或202断路器过流保护电流定值，时限0．5S )，速断(N201，或202断路器速断保护TA变比，I201l或202断路器速断保护电流定值，时限0S)，零序(N201或202断路器零序保护TA变比，I201或202断路器零序保护电流定值，时限0．5S)。

(3) 用户站10kV母联(如图：调度号245断路器处)自投、后加速、合环保护此次亦不做讨论，速断、零序保护一般退出，通常投入过流保护，保护定值一般为：过流(N245断路器过流保护TA变比，I245断路器过流保护电流定值，时限0．5S)。

(4) 用户站10kV出线(如图：调度号211、221断路器处)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)；保护定值一般为：过流N211或221等断路器过流保护TA变比，I211或221等断路器过流保护电流定值，时限0．5S )，速断(N211或221等断路器保护TA变比，I211，或221等断路器速断保护电流定值，时限0S )，零序(N211或221等断路器零序保护TA变比，I211或221等断路器零序保护电流定值，时限0．5S)。

10千伏线路保护定值简单整定方法首先，根据实际情况，我们需要了解线路的特性和参数。

这包括线路的长度、阻抗、容量等。

根据这些参数，我们可以计算出线路的电气参数，例如电阻、电抗、电容等。

这些参数对于保护定值的整定非常重要。

其次，根据线路的负载特性，确定线路的额定电流和额定电压。

这些参数直接影响到保护装置的整定。

额定电流是指线路能够正常运行的最大电流值，额定电压是指线路能够正常运行的最大电压值。

接着，根据线路保护类型的选择，选择合适的保护装置。

常见的线路保护装置有过流保护、短路保护、地故保护等。

根据线路的特点和实际需求，选择适合的保护装置。

然后，根据线路的电气参数和保护装置的类型，确定整定参数。

整定参数包括保护装置的动作时限、动作电流、动作电压等。

这些参数可以根据经验值或通过计算得到。

在实际工程中，简单整定方法是非常实用的。

简单整定方法最常用的是经验法和试验法。

经验法是根据以往的经验和类似线路的实际情况，选择合适的整定参数。

试验法是通过实际的测试和试验，确定整定参数。

经验法通常适用于已有线路的保护整定。

根据以往类似线路的实际运行情况和故障数据，选择合适的整定参数。

这需要一定的经验和判断能力。

试验法是在实际工程中进行现场测试和试验，确定整定参数。

这通常需要专业的测试设备和实验室条件，以确保测试结果的准确性。

总的来说，10千伏线路保护定值的简单整定方法包括了以下几个步骤：了解线路的特性和参数、确定线路的额定电流和额定电压、选择合适的保护装置、确定整定参数、采用经验法或试验法进行简单整定。

保护定值的整定是一项复杂和关键的工作。

它需要考虑线路的特性、负载特性、保护装置的类型和参数等多个因素。

根据实际情况选择合适的整定方法，能够确保线路的安全运行。

10kV配网线路定值整定方法探讨发表时间：2017-01-16T11:15:15.473Z 来源：《电力设备》2016年第24期作者：谢永松[导读] 科学配置柱上断路器或开关站的保护定值来满足继电保护四性要求,保障配网的安全稳定运行，大力提升电力系统的安全性及可靠性。

(国网湖南省电力公司会同县供电分公司湖南省怀化市 418300) 摘要：由于10kV配网线路结构复杂,城配网与农配网各有特点,其定值整定需要考虑的因素较多,我国目前缺少统一的定值整定标准,为满足继电保护灵敏性、可靠性、选择性、迅速性四性要求，需针对不同情况进行保护定值的灵活配置。

一般来说，我们通过科学配置柱上断路器或开关站的保护定值来满足继电保护四性要求,迅速切断故障，防止越级跳闸，缩小停电范围。

关键词：10kV配网线路；柱上断路器；定值整定1 10kV配网定值整定原则探讨1.1 10kV配网定值整定问题目前，10kV 配网线路柱上断路器（开关站）定值整定工作普遍存在以下问题：第一，一些供电公司柱上断路器仅被用作开断设备，其定值常年处于出厂状态，相当于退出，一旦线路故障即导致变电站开关跳闸。

故障的切除完全依赖于变电站保护。

第二，一些供电公司在10kV 配网线路柱上断路器（开关站）整定的定值上下级配合关系混乱或完全没有配合，越级跳闸现象严重，为了严格配合关系，应规定10kV农配网柱上断路器（开关站）定值不宜设置3级以上。

第三，当前电力系统没有规范的10kV 配网线路柱上断路器（开关站）保护定值整定原则。

1.2 电流速断保护（过流I段）1）按躲本线路末端最大方式下三相短路电流计算：Isd=K×Idmax。

式中，K为可靠系数，取1.3倍，Idmax为线路末端最大三相短路电流。

2）与上级电流速断保护定值配合，配合系数取1.1-1.3倍：Isd= Idz/K。

式中，K为配合系数，根据多年经验，本保护安装处与上级保护安装处距离<=3km,K取1.1，6km>=本保护安装处与上级保护安装处距离>3km,K取1.2，本保护安装处与上级保护安装处距离>6km,K取1.3。

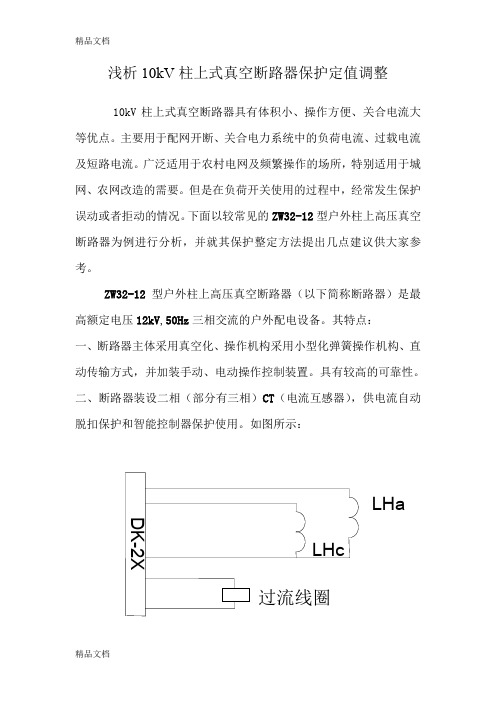

浅析10kV 柱上式真空断路器保护定值调整10kV 柱上式真空断路器具有体积小、操作方便、关合电流大等优点。

主要用于配网开断、关合电力系统中的负荷电流、过载电流及短路电流。

广泛适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。

但是在负荷开关使用的过程中，经常发生保护误动或者拒动的情况。

下面以较常见的ZW32-12型户外柱上高压真空断路器为例进行分析，并就其保护整定方法提出几点建议供大家参考。

ZW32-12型户外柱上高压真空断路器（以下简称断路器）是最高额定电压12kV ,50Hz 三相交流的户外配电设备。

其特点： 一、断路器主体采用真空化、操作机构采用小型化弹簧操作机构、直动传输方式，并加装手动、电动操作控制装置。

具有较高的可靠性。

二、断路器装设二相（部分有三相）CT （电流互感器），供电流自动脱扣保护和智能控制器保护使用。

如图所示：过流线圈LHcLHaDK-2X图示为ZW32-12型户外柱上高压真空断路器配置DK-2X型涌流控制器，安装A、C两相CT的示意图。

其保护动作原理为：1、合闸涌流延时：通过CT采集的电流信号经装置中的单片机分析运算，并进行延时脱扣控制，躲避断路器合闸时的浪涌电流；2、过流延时跳闸：当电流超过设定倍数整定电流时，启动过流脱扣线圈进行速断保护或过流保护。

现在我们使用的断路器中安装的CT多为三抽头多变比可调式CT，即可通过对抽头的选择进行变比的调整。

常见变比为200/5、400/5、600/5，厂家在出厂时一般会把接线设定在600/5，因此当线路负荷较小时如不对变比进行合理选择、调整则断路器就不能实现有效的保护。

一、通过改变CT抽头的方式改变保护定值一般应遵循如下几点：1、准确计算线路最大负荷：尽可能的把线路最大负荷计算准确；2、按负荷确认变比调整：线路总电流150A以下时可选用200/5的CT抽头；线路总电流300A以下时可选用400/5的CT抽头；线路总电流450A以下时可选用600/5的CT抽头；如图所示：图中s1与s2抽头即为200/5，s1与s3抽头为400/5，s1与s4的抽头即为600/5，因此通过改变抽头接线的方式可以简单的调整保护的动作范围，起到有效的保护作用。

10kV 配网线路开关配置和配网线路保护定值设定原则研究摘要：在配电网的运行过程中，由于受到各种不确定因素的影响会对线路的正常运行造成影响。

因此，我们要做好保护设置，提高系统的运行效率。

本文对10kV配网线路开关配置和配网线路保护定值设定原则进行分析，希望能够对读者提供一些借鉴和参考。

关键词：配电网；开关配置；保护定值；原则；设定1、10kV 配网线路开关配置（1）按照规定，10kV线路应分为 3~4 段进行断路器设置，也可设置刀闸与负荷开关。

但要注意刀闸安装数量不宜过多，因为刀闸自身存在无法拉合负荷电流的缺陷，长期运行后操作灵敏性下降。

因此，10kV 最好配置负荷开关与断路器。

（2）对10kV线路而言，不仅要在变电站采用主保护，还要充分考虑线路实际长度进行开关配置。

这是因为部分线路过长，其末端电流值较小，主变保护因此丧失灵敏性。

为满足线路保护要求，必须在线路合理设置开关，以此实现线路双重保护。

（3）考虑到线路后段及支线有发生短路故障的可能，故需在此类线路上配置带有一定保护功能的断路器，以此实现有目的性和选择性的故障线路隔离，避免一条支路或线路发生故障影响其它非故障区线路，间接提高线路整体可靠性。

（4）开关设备的大量投入对保证线路可靠性有重要作用，因此在实际情况中应增加开关设备投入，以此在确保可靠性的同时减少因为故障跳闸造成的经济损失，提高供电的经济效益，促使其实现可持续发展目标。

（5）线路开关设备会受到一些因素的影响，如外部环境、线路类型、允许停电的频率及时长、供电模式、未来发展规划等。

在满足供电可靠性的基础上，应尽可能避免开关设备受到影响，以此发挥设备最大化作用。

2、 10kV配网线路保护定值设定原则2.1 10kV配网线路保护整定设定原则（1）电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。

所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
