给排水系统图和平面图图例对比

就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。

该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。

1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。

2、室内给水排水平面图的表示方法（1）布图方向与比例。

（2）建筑平面图。

在抄绘建筑平面图时，其不同之处在于：1、不必画建筑细部，也不必标注门窗代号、编号；2、原粗实线所画的墙身、柱等，此时只用细实线画出。

（3）卫生器具平面图。

卫生器具均用细实线绘制，且只需绘制其主要轮廓。

（4）给水排水管道平面图。

平面图中的管道用单粗线绘制。

建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。

当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。

建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。

当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。

当给水管与排水管交叉时，应该连续画出给水管，断开排水管。

（5）标注。

给水排水平面图中需标注尺寸和标高。

3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。

画图步骤如下：（1）画建筑平面图。

抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。

（2）画卫生器具平面图。

（3）画给水排水管道平面图。

一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。

表3.0.1 管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11 仪表。

给排水图纸如何看懂，给排水识图方法给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注管径应以mm为单位。

水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。

当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。

编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。

管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

室内给排水平面图中小型工程：给水、排水情况不复杂,可以在一张平面图上既绘制给水平面图内容,又绘制排水平面图内容;有关管道、设备的图例应区分清楚;高层建筑及其它较复杂的工程：给水平面图和排水平面图应分开绘制,可以分别绘制生活给水平面图、生产给水平面图、消防给水平面图、污水排水平面图、雨水排水平面图等;给排水平面图：根据不同的楼层位置分为不同的平面图,可以分别绘制底层给排水平面图、标准层给排水平面图、楼层给排水平面图、屋顶给排水平面图、屋顶雨水排水平面图有些设计将这部分放在建筑施工图中绘制、给排水平面大样图;一：标准层给水排水平面图1、绘制建筑平面图2、绘制给排水设备图例3、布置给排水立管、绘制给排水管线图层——给水管线圆命令——半径25给水立管,间距内墙50布置卫生设备位置和立管位置,绘制给水管线图层——污水管线圆命令——半径25排水立管厨房、卫生间分别布置一根立管根据卫生设备位置和排水立管位置布置排水管线4、标注给排水立管引线设置命令: _qleader标注菜单栏—引线指定第一个引线点或设置S <设置>: //直接回车,进行设置5、绘制图题按照教材P86-P88页设定文字高度,比例可设定为1：100;二、卫生间大样图为了更清晰地反映出给排水的情况,在给排水平面图中,只有卫生间、厨房和洗衣房有给排水除雨水和消防;因此,绘制卫生间大样图的最简单方法就是将平面图中的多余图形删除,修改即可;三、室内给排水系统图系统图：采用轴测原理绘制的能够反映管道、设备三维空间关系的图样,也称轴测图;室内给水系统图和排水系统图通常分开绘制,分别表示给水系统和排水系统的空间关系;图形的绘制基础是各层给排水平面图,在绘制给排水系统图时候,可以把平面图中标出的不同给排水系统单独拿出来绘制成系统图,它能反映系统从下至上全方位的关系;四、室内给排水系统图的组成用单线表示管道,用图例表示卫生设备,用轴测投影的方法一般采用45度三等正面斜轴测绘制出的反映某一给排水或者整个给排水系统空间关系的图样,称为给排水系统图;在给排水系统图中,因为上下关系与高度对应,所以是固定的,而左右关系、前后关系会因为轴测投影方位不同而变化;一般情况下,把房屋的南面作为前面,把房屋的北面作为后面,把房屋的西面作为左面,把房屋的东面作为右面;五、举例1、绘制给水系统主管道草图设置：2、绘图-多段线绘制给水系统室外水平主管道,长度18000,并插入水表节点3、选择直线继续绘制室外给水管道,追踪角度为225度,输入4000,4、绘制连接2根给水立管的给水管道,长度60006、绘制编号为JL1和JL2的给水立管,长度162007、绘制楼层图层——楼层直线命令——长度1000,复制8、绘制第一根给水立管第6层的给水支管图层——给水管道直线命令,追踪角度为225度和90度,绘制系统图中的阀门长200,宽40和水表长160,宽40直线命令——追踪角度225度,180度,45度,绘制包括水表,阀门在内的部分给水管线长1780使用同样的方法绘制第6层其余的给水管线斜标注的快捷键是DAL,平行标注是DLI绘制各安装卫生设备处的给水管线绘制给水龙头图层——水龙头直线将绘制的水龙头相应的布置在各个用水设备处由于每层的给水管线相同,因此可以将上面绘制的第6层的给水管线复制移动到其它各层文字标注圆半径330绘制其它楼层的给水管线、标注给水管线直径使用引线标注命令标注给水立管标注给水管线标高、用水设备给水点标高、楼层标高打断被遮住的管线排水系统图图层-排水图例将存水湾和排水设备标注示意图组合布置排水立管图层-排水管线直线命令--绘制室外排水管线直线命令--绘制排水立管布置楼层图层-楼层绘制第6层的排水管道根据建筑给排水专业知识,第6层的排水管道在第五层的房顶布置图层——排水管线直线命令——绘制排水管线PL1排水立管在第6层的排水管道布置PL2排水立管在第6层的排水管道布置PL3排水立管在第6层的排水管道布置PL4排水立管在第6层的排水管道布置将排水图例插入到第6层排水管道中将图例插入PL1排水立管在第6层的排水管道中将图例插入PL2排水立管在第6层的排水管道中将图例插入PL3排水立管在第6层的排水管道中将图例插入PL4排水立管在第6层的排水管道中绘制其它各层的排水管道其它各层的排水管道布置与其对应的第6层管道布置相同,可以复制到其它各层;绘制伸顶通气帽和打断被遮住的排水管线图层-排水管线将伸顶通气帽复制到每个排水立管顶部将遮住的排水管线打断打断前和打断后：。

给水排水系统图(施工图)绘制规则1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。

即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。

平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。

系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。

系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。

它大大节省了制图画图的时间。

经过十几年的实践，效果良好。

为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。

本文暂把其称之为系统图的新型画法，并做一简单介绍。

1.1采用新画法的理由改革开放以来，随着经济的迅速发展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。

用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。

综合表述新型画法的理由和意义，有以下几点：(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。

(2)一些大型复杂建筑的系统轴侧图在一张图上完不成。

(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。

新型系统图充分迎合这一要求，同时又克服了轴侧图的上述缺陷。

(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。

(5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。

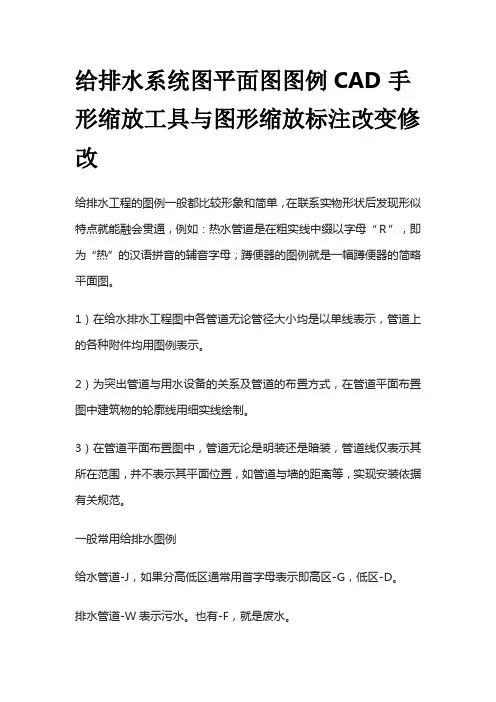

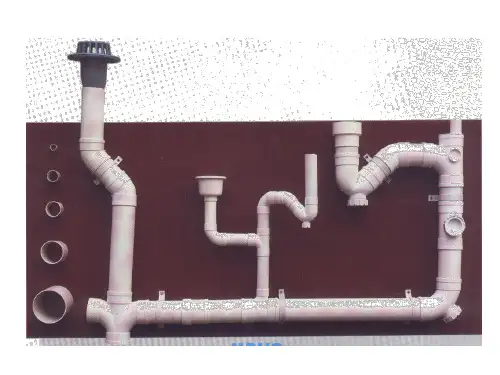

给排水系统图平面图图例CAD手形缩放工具与图形缩放标注改变修改给排水工程的图例一般都比较形象和简单，在联系实物形状后发现形似特点就能融会贯通，例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。

1）在给水排水工程图中各管道无论管径大小均是以单线表示，管道上的各种附件均用图例表示。

2）为突出管道与用水设备的关系及管道的布置方式，在管道平面布置图中建筑物的轮廓线用细实线绘制。

3）在管道平面布置图中，管道无论是明装还是暗装，管道线仅表示其所在范围，并不表示其平面位置，如管道与墙的距离等，实现安装依据有关规范。

一般常用给排水图例给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W表示污水。

也有-F，就是废水。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP；雨水管道-Y；采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY；冷凝水管道-N。

管道立管-L。

另外设备的型号字母：Q-流量；H-扬程；N-功率；P-压力；QW-潜污泵。

其他阀门、器具之类的都是用图形区分。

JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。

给水系统图与平面图区别1.给水工程图纸由给排水系统图、给水平面图组成。

2.系统图：按照轴测图绘制，主要突出空间内各个方向的线条的相互关系。

3.系统图立管用竖线表示。

平面图立管用圆圈表示。

系统图水平管用45轴侧图表示左右，前后用圆圈表示。

给水平面图水平管左右前后水平走向。

CAD缩放工具与图形缩放标注中修改比例因子不同实时缩放（手形状）相当于照像镜头前后移动，不改图形标注尺寸，不能真正改变图形本身大小，只是图形显示区域变化大小，对局部区域图形放大缩小来看图。

scaⅠe命令要缩放图形而标注尺寸不变，scaIe做不到，图纸放样，用量得图长数据距离乘以比例尺，就得到放样实长，不是标注数据。

scaIe命令改比例因子在命令行中输入“scale”。

水制图标准图集图例关于批准《总图制图标准》等四本制图标准为国家标准的通知计标〔１９８７〕９６６号根据原国家建委（８１）建发设字第５４６号文的通知，由城乡建设环境保护部会同有关部门对《建筑制图标准》ＧＢＪ１—７３分专业进行了修订，并完成了总图等四个部分的修订工作。

经有关部门会审，现将修订后的《总图制图标准》ＧＢＪ１０３—８７、《建筑制图标准》ＧＢＪ１０４—８７、《建筑结构制图标准》ＧＢＪ１０５—８７和《给水排水制图标准》ＧＢＪ１０６—８７批准为国家标准，自一九八八年一月一日起施行，原《建筑制图标准》ＧＢＪ１—７３中的有关部分同时废止。

该四本标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑标准设计研究所负责。

出版发行由我委基本建设标准定额研究所负责组织。

国家计划委员会一九八七年六月十七日修订说明本标准系根据原国家建委（８１）建发设字第５４６号文的通知，由我部中国建筑标准设计研究所会同电子工业部第十设计研究院编制而成。

本标准是在原《建筑制图标准》ＧＢＪ１—７３的基础上，分专业进行编写，对原标准的给水排水专业内容进行补充和修改而成的。

本标准在编制过程中，广泛搜集了有关资料，认真总结了我国的实践经验，结合我国实际情况，积极采用了国际标准，在广泛征求了全国有关设计、施工、科研、高等院校等单位意见的基础上，最后经有关部门会审定稿。

本标准共分四章及一个附录，主要内容有：总则、一般规定、图例、图样画法等。

本标准应与《房屋建筑制图统一标准》配套使用。

在执行本标准过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和资料寄交我部中国建筑标准设计研究所，以便修订时参考。

城乡建设环境保护部１９８７年５月第一章总则第１．０．１条为了使给水排水专业制图做到基本统一，清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要，特制定本标准。

第１．０．２条本标准适用于给水排水专业下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物、总图等的实测图；三、通用图、标准图。
