设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据:本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定,主要包括(但不限于):设备专业施工图设计说明设备专业施工图设计说明工程设计依据-标准图、通用图集(一)设备专业施工图设计说明工程设计依据-标准图、通用图集(二)设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。

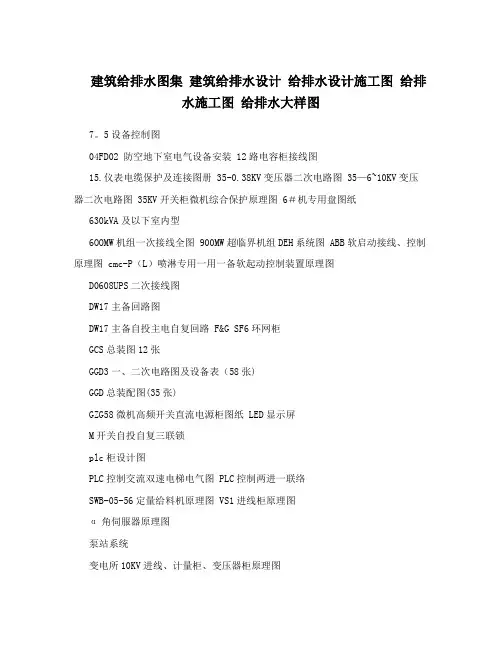

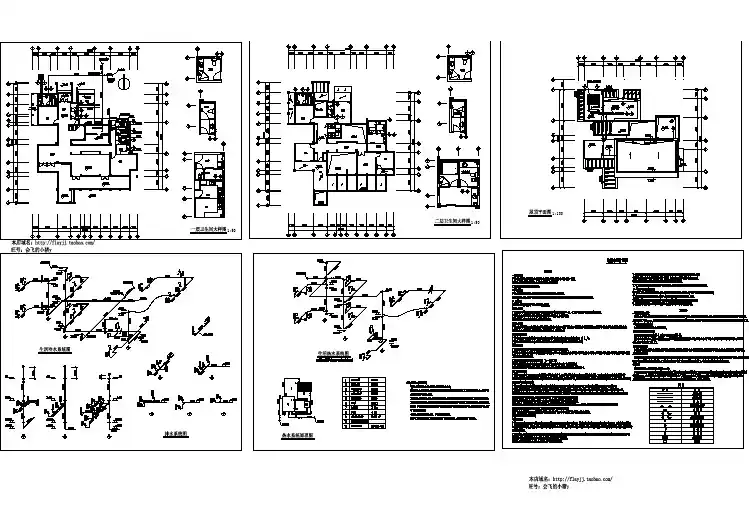

建筑给排水图集建筑给排水设计给排水设计施工图给排水施工图给排水大样图7。
5设备控制图04FD02 防空地下室电气设备安装 12路电容柜接线图15.仪表电缆保护及连接图册 35-0.38KV变压器二次电路图 35—6~10KV变压器二次电路图 35KV开关柜微机综合保护原理图 6#机专用盘图纸630kVA及以下室内型6OOMW机组一次接线全图 900MW超临界机组DEH系统图 ABB软启动接线、控制原理图 cmc-P(L)喷淋专用一用一备软起动控制装置原理图D0608UPS二次接线图DW17主备回路图DW17主备自投主电自复回路 F&G SF6环网柜GCS总装图12张GGD3一、二次电路图及设备表(58张)GGD总装配图(35张)GZG58微机高频开关直流电源柜图纸 LED显示屏M开关自投自复三联锁plc柜设计图PLC控制交流双速电梯电气图 PLC控制两进一联络SWB-05-56定量给料机原理图 VS1进线柜原理图α角伺服器原理图泵站系统变电所10KV进线、计量柜、变压器柜原理图变频调速系统电气原理图变频器控制原理图变压器全套图纸变压器微机保护监控二次电路图柴油发电机组并机控制器图纸柴油发电机组控制器图纸常用CAD电气图库对照常用电气控制原理图通用图厂配电变压器二次图单电源进线配双台变压器(400,630kVA及以下)电动控制图电机控制原理图电机控制原理图大全电炉全套图纸电气原理图电梯电梯主回路图纸电站电气二次图断路器选型。
图纸及外型尺寸断路器原理图二次设备电路图二台(VI)喷淋互备自投星-—三角降压起动控制电路图发电机保护系统图锅炉控制装置系统图国外系统控制图豪华会所电气设计图架空电缆总装配矫直机设备工艺及电气控制就地控制箱控制电路开关柜方案集开关设备外形尺寸图控制屏图纸雷诺尔软启动原理图炼钢PLC自动控制系统图纸某电厂MNS配电柜一次系统某高压软器柜原理图南自部分设备综保原理普通软启控制系统图热电有限公司技改扩建双速风机原理图水泵、风机、双电源切换集成模块化控制装置电路图集水泵电气原理图水泵控制原理图集水泵类控制图集水泵站配电脱硫控制楼电气图温包在钢管道上安装图无锡罩式炉自动化控制图纸限流电抗器安装图箱变电气设计图纸小型发电机二次安装接线图小型冷库的恒温控制PLC原理新建文件夹345345 行车电气原理图异步电动机原理接线图直流屏五金加工图智能照明系统控制原理图中关村项目图纸主变端子箱总图自动恒压供水系统电气原理图综合配电箱原理图70M2电收尘器控制柜主回路电气原理图S全自动管道加压循环水自控 0。
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目,总用地面积10.29公顷,建筑总面积10.17万㎡,其中地上总建筑面积为8.13万㎡,地下总建筑2.04万㎡,主要建设用于老年人生活与活动的老年康复中心(老年病医院)(02#),(07#)、门卫(08#)等业务用房,同时设有地下能源中心,地下车库,风雨连廊,室外活动场,绿地,地面停车场等配套设施。
其中老年康复中心(老年病医院)(02#)包括门诊楼(02A#)和病房楼(02B#)各1栋,门诊楼地上4层,地下1层,总建筑面积10670㎡。
病房楼地上7层,地下1层,总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地(03#)主楼地上8层,裙房地上2层,地下1层,为园区最高建筑,建筑高度32.290(至平屋面建筑面层的高度),地上总建筑面积13107㎡,园区生活服务中心(04#)地上3层,地下1层,地上总建筑面积5357㎡。
行政及接待中心(05#)地上4层,地下1层,地上总建筑面积2886㎡。
老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡。
门卫(08#)地上1层,共3栋,总建筑面积154㎡。
老年康复中心(老年病医院)(02#)建筑高度32.29m,三栋老年公寓(9F)的建筑高度27.85m,属于二类高层建筑设计耐火等级为二级,地下部分为一级。
其他建筑属于多层或低层建筑,设计耐火等级为二级,地下部分为一级。
岩土工程勘察报告建议场地为1级(轻微)非自重湿陷性黄土,在建筑物基础埋深范围内,应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防,本次仅老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范,规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006(2011版)h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006(2011版)l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区,21米及以上为高区,横向上按单体分区。
建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程,它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1)给水工程包括水源取水、水质净化、净水输送、配水使用等。
2)排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总,再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为:1)室内给水排水施工图2)室外给水排水施工图3)水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统:自各污水、废水收集设备(如卫生洁具、洗涤池等)将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样,以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成,基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等;详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1-86及《给水排水制图标准》GBJ 106-87等相关制图标准。
1)图线酒泉职业技术学院给水排水施工图,采用的各种线型应符合表10-1的规定。
2)比例建筑给排水平面图采用的比例有:1:200、1:150、1:100,且宜与建筑专业一致;建筑给排水轴侧图采用的比例有:1:150、1:100、1:50,且宜与相应图纸一致。
3)标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高;重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式,依据管材不同,可标注公称直径DN、外径D×壁厚、内径d等。
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目,总用地面积10.29公顷,建筑总面积10.17万㎡,其中地上总建筑面积为8.13万㎡,地下总建筑2.04万㎡,主要建设用于老年人生活与活动的老年康复中心(老年病医院)(02#),(07#)、门卫(08#)等业务用房,同时设有地下能源中心,地下车库,风雨连廊,室外活动场,绿地,地面停车场等配套设施。
其中老年康复中心(老年病医院)(02#)包括门诊楼(02A#)和病房楼(02B#)各1栋,门诊楼地上4层,地下1层,总建筑面积10670㎡。
病房楼地上7层,地下1层,总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地(03#)主楼地上8层,裙房地上2层,地下1层,为园区最高建筑,建筑高度32.290(至平屋面建筑面层的高度),地上总建筑面积13107㎡,园区生活服务中心(04#)地上3层,地下1层,地上总建筑面积5357㎡。
行政及接待中心(05#)地上4层,地下1层,地上总建筑面积2886㎡。
老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡。
门卫(08#)地上1层,共3栋,总建筑面积154㎡。
老年康复中心(老年病医院)(02#)建筑高度32.29m,三栋老年公寓(9F)的建筑高度27.85m,属于二类高层建筑设计耐火等级为二级,地下部分为一级。
其他建筑属于多层或低层建筑,设计耐火等级为二级,地下部分为一级。
岩土工程勘察报告建议场地为1级(轻微)非自重湿陷性黄土,在建筑物基础埋深范围内,应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防,本次仅老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范,规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006(2011版)h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006(2011版)l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区,21米及以上为高区,横向上按单体分区。
生活给水采用市政管网径直供(市政水压0.80Mpa),超压部分经减压后供应,控制每个供水点压力大于0.10Mpa且小于0.20Mpa。
2、医院最高日生活用水量207.9m³/d。
最大时生活用水量21.1 m³/h。
养老院最高日生活用水量482.3m³/d。
最大时生活用水量55.7 m³/h。
其中8栋老年公寓最高日生活用水量79.2m³/d。
最大时生活用水量8.3m³/h。
(二)、热水系统1、供水范围:各厨房、小卫生间洗脸盆及各种淋浴用水。
2、总热水用水量(按60℃计)老年病医院最高日热水用量N=33.1 m³/d,小时热水用量N=3.3m³/h,设计日耗热量2117KW,设计小时耗热量291KW。
养老院高日热水用量N=102.2m³/d,小时热水用量N=12.1m³/h,设计日耗热量2725KW,设计小时耗热量847KW。
其中8栋老年公寓最高日生活用水量39.6 m³/d。
最大时生活用水量5 m³/h。
a、老年病医院热源所需热量为27.5万大卡/小时b、养老院热源所需热量为80.1万大卡/小时c、游泳池(预留)加热系统的第一次加热所需热量:48小时加热周期,所需热量为40万大卡/小时,游泳池日常恒温所需热量:20万大卡/小时(估算)3、供水方式:采用下供下回立管全机械循环系统。
4、热源:热水由设于地下一层水泵房内的浮动盘管水一一水换热器产生,热水箱总容积为135m³,热源采用天燃气锅炉产生的热水,供回水温度为95℃/70℃。
(三)、其他要求1、冷水给水管道采用PP-R(S5系列)塑料冷水管及管配件,热水给水管道采用PP-R(S3.2系列)塑料冷水管及管配件;根据国标02SS405-2设置管道伸缩补偿措施。
2、管径DN≤50mm,采用全铜球阀,管径DN>50mm采用蝶阀,公称压力P=1.6Mpa。
3、热水管采用40mm聚乙烯发泡管保温,外包0.22mm聚氯乙烯膜;室内公共部位明露给水管,消防管采用15mm聚乙烯发泡管保温,外包0.18mm聚氯乙烯膜;室外明露给水管、消防管采用30mm聚乙烯发泡管保温,玻璃布包封,外加玻璃钢薄板保护层,热水横管坡度为0.2%,坡向热水总管。
4、所有水箱溢流管及排入集水井、明沟的泄水管均设防虫网罩,所有水箱人孔盖板需加锁。
所有不锈钢组合水箱内外均需设爬梯。
5、本设计给水管管径均采用公称直径表示,其余塑料管外径对比关系如下:DN15-De20 DN20-De25 DN25-De32 DN32-De40 DN40-De50 DN50-De63 DN70-De75 DN80-De90 DN100-De1106、所有水箱溢流管及排入集水井、明沟的泄水管均设防虫网罩,所有水箱人孔盖板需加锁。
7、生活给水系统的水质,应符合国家标准《生活饮用水卫生标准》GB5749-2006的要求五、消防系统基地内消防统一考虑,消防水池水泵房均设置于老年活动中心及日间护理实训基地地下室消防水池水泵房,在基地内形成管网供给个单体建筑,初门卫等体积小于5000m³的建筑外一一即:中老年公寓及老年公寓(6F-7F等五栋),其余设置集中空调系统的建筑及三栋老年公寓均设置室外消火栓系统、喷淋系统。
在老年活动中心及日间护理实训基地地下一层集中水泵房设置576立方消防水池(储存消防水524m³,冷却水52m³)及消防水泵房(储存了基地内室内外用水量之和最大建筑的二小时室内外消防用水及加老年活动中心及日间照料护理实训基地的一小时喷淋用水),内设置消火栓主泵(二台,一用一备),喷淋主泵(三台,二用一备)。
基地内唯一高层建筑1-1#楼室外消防用水由消防取水口及市政管网同时提供,其他建筑的室内外消火栓由市政管网供给(市政二路供水),在基地的最高建筑-本建筑屋顶设置高位消防水箱,贮藏18立方米消防水量,保证10min水量及压力,高层压力不足,消火栓及喷淋系统局部设置稳压设备。
1、老年公寓楼取大值室内外消火栓水量分别为20L/S(6-7F公寓室内外消火栓水量分别为15L/S和20L/S,9F公寓室内外消火栓水量分别为20L/S和20L/S。
室内每根消防竖管的最小流量10L/S,每支水枪最小流量5 L/S)同一时间火灾次数按1考虑,火灾延续时间T=2hr。
水泵房外设2套消火栓水泵接合器。
2、整个消火栓系统竖向不区分,横向按单体建筑分区,采用临时加压系统。
3、各处均设置消火栓箱,内设DN65消火栓一只,DN65长度为25m衬胶水龙带一条,QZ19型直流水枪一支,消防软管卷盘25M,各标注处按严重危险级配置MF/ABC3(5KG储压式)磷酸铵盐干粉手提式灭火器,没出二具。
4、消火栓栓口离地1.10米,设计控制消火栓出口动压力不超过0.50Mpa,超过0.50Mpa的消火栓采用减压孔板减压。
5、消火栓箱安装详见新02S6,各层平面中嵌在防火墙上的消防箱背部由建筑采取措施,保证耐火级别。
6、消防系统采用公称压力P=1.6Mpa涡轮启动蝶阀(水泵吸水管处除外,采用闸阀),并有明显启闭装置。
7、自动喷淋灭火系统设计除中心老年公寓及老年公寓(6F,7F等五幢)外均设自动喷水灭火系统(1)保护范围:除不宜直接用水灭火处均设喷洒头保护。
(2)设计参数(2-1)地下车库按中危Ⅱ级设计,库房按仓库危Ⅰ级(堆垛储物,储物高度小于等于 3.5米)设计;其余均按中危Ⅰ级设计(分普通中危Ⅰ级及高大净空场所中危Ⅰ级)(2-2)设计参数普通中危Ⅰ级,喷水强度:6L/min.㎡,作用面积:160㎡;流量为21L/s高大净空场所中危Ⅰ级(指影视欣赏厅等净空高度在8-12米之间的部分),喷水强度:6L/min.㎡,作用面积:260㎡;流量为40L/s中危Ⅱ级,喷水强度:8L/min.㎡,作用面积:160㎡;流量为30L/s仓库危Ⅰ级,喷水强度:8L/min.㎡,作用面积:160㎡;流量为30L/s持续喷水时间:为1h;喷洒头工作压力不小于0.05Mpa。
喷淋系统用水量取40L/S(考虑了各种情况用水,取大值)。
火灾延续时间T=1hr。
1小时自动喷淋用水由喷淋泵房从消防水池抽取,喷淋加压泵集中设置在老年活动及日间料理护理实训基地地下一层集中设置消防水泵房。
8、本地块各建筑系统按规范要求分区:详见自动喷淋系统图。
分区的原则按每组报警阀控制喷头数,湿式系统不超过800只,每个报警阀最高与最低喷头的高度差为<55米。
9、除厨房局部采用93℃K=80喷头,其余部位采用68℃K=80直立型、下垂或装饰性喷头,喷头连支管为DN25,水流指示器前采用监控阀。
1)、有吊顶部位采用装饰型闭式喷头2)、无吊顶的部位或装设通透性吊顶部位设置直立式喷头,其溅水盘与顶板的距离,不应小于75mm,且不应大于150mm。
当通风管道,排管,桥架等障碍物的宽度大于1.2米时,其下方应增设喷头,当在梁间布置喷头时确有困难,距离不应大于550mm自动喷水湿式系统工作原理图3)、吊顶内净空高度大于800mm的场所均设吊顶喷头,吊顶内喷头采用直立型直立式喷头4)、所有喷头位置仅供参考,待装修确定后另行出图(办公室是暂按封闭石膏板吊顶考虑)10、喷淋横管坡度为0.2%,坡向放水立管。
11、湿式报警阀安装详见新02S6,阀前后采用监控阀,系统工作原理如图:12、消火栓管道DN<100采用内外热镀锌钢管,丝扣连接,DN≥100采用内外热镀锌无缝钢管,沟槽连接。
喷淋管道DN<100采用内外热镀锌钢管,丝扣连接,DN≥100采用内外热镀锌无缝钢管,分段用法兰连接或沟槽连接;水平管道上法兰间的管道长度不大于20米;立管上的法兰距离,不应跨越3个以上楼层。
