燕山大学 课程设计说明书题目：电容式纸张厚度传感器的设计 学院（系）：电气工程学院 年级专业： 09级仪表一班 学号： 学生姓名： 指导教师：童凯 教师职称：副教授
燕山大学课程设计（论文）任务书 院（系）：基层教学单位： 学号0901******** 学生姓名陈志浦专业（班级）09仪表一班设计题目电容式纸张厚度传感器的设计 设计技术参数1测量范围0-2mm；2输出电压0-10V；3极板间距4mm； 4灵敏度； 5精度。 设计要求1学习掌握电容传感器的相关知识；2设计电容厚度传感器的极板； 3设计电容传感器的转换电路； 4电容厚度传感器的硬件调试； 5撰写报告、完成答辩。 工作量第18-19周（完成资料查阅、方案设计、电路仿真、硬件调试、测试及误差分析等内容） 工作计划设计时间共10天。 第1-2天资料查阅（图书馆及网络）；理论工作原理学习。第3-4天设计方案制定。 第5-6天电路仿真，各器件选型。 第7-8天传感器硬件调试。 第9-10天撰写报告，完成答辩。 参 考 资 料 张玉龙等。传感器电路设计手册。中国计量出版社。1989年 指导教师签字基层教学单位主任签字 说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
燕山大学课程设计评审意见表指导教师评语： 工作态度认真 较认真 不认真 理论分析 正确完善 较为合理 一般 较差 方法设计 完善 合理 一般 较差 成绩： 指导教师： 2011年6月25 日答辩小组评语： 原理 清晰 基本掌握 了解 不清楚 设计结论 正确 基本正确 不正确 成绩： 评阅人： 2011年6月25 日课程设计总成绩： 答辩小组成员签字： 赵彦涛、程淑红、林洪斌 2011年6月25 日
机器人上用的传感器的介绍 作者：Ricky 文章来源：https://www.doczj.com/doc/2f19061791.html,更新时间：2006年05月20日打印此文浏览数：18549 感知系统是机器人能够实现自主化的必须部分。这一章，将介绍一下移动机器人中所采用的传感器以及如何从传感器系统中采集所需要的信号。 根据传感器的作用分，一般传感器分为： 内部传感器（体内传感器）：主要测量机器人内部系统，比如温度，电机速度，电机载荷，电池电压等。 外部传感器（外界传感器）：主要测量外界环境，比如距离测量，声音，光线。 根据传感器的运行方式，可以分为： 被动式传感器：传感器本身不发出能量，比如CCD，CMOS摄像头传感器，靠捕获外界光线来获得信息。 主动式传感器：传感器会发出探测信号。比如超声波，红外，激光。但是此类传感器的反射信号会受到很多物质的影响，从而影响准确的信号获得。同时，信号还狠容易受到干扰，比如相邻两个机器人都发出超声波，这些信号就会产生干扰。 传感器一般有以下几个指标： 动态范围：是指传感器能检测的范围。比如电流传感器能够测量1mA－20A的电流，那么这个传感器的测量范围就是10log（20/0.001)=43dB. 如果传感器的输入超出了传感器的测量范围，那么传感器就不会显示正确的测量值了。比如超声波传感器对近距离的物体无法测量。 分辨率：分辨率是指传感器能测量的最小差异。比如电流传感器，它的分辨率可能是5mA，也就是说小于5mA的电流差异，它没法检测出。当然越高分辨率的传感器价格就越贵。 线性度：这是一个非常重要的指标来衡量传感器输入和输出的关系。 频率：是指传感器的采样速度。比如一个超声波传感器的采样速度为20HZ，也就是说每秒钟能扫描20次。 下面介绍一下常用的传感器： 编码器：主要用于测量电机的旋转角度和速度。任何用电机的地方，都可以用编码器来作为传感器来获得电机的输出。
精密电容位移传感器可以在线检测压电微位移、振动台，电子显微镜微调，天文望远镜镜片微调，精密微位移测量等。该传感器是一个单一的通道，高性能线性位移测量系统，创新的电容位移测量技术，提供了纳米测量能力，成本低，适合测量任何导电目标。 在线电容式水分检测传感器能够在线检测各种工作机械的液压、润滑系统介质的含水率，特别是外部水容易渗入机械内部的轧钢机、造纸机、汽轮机、船舶机械。监视循环油系统是否存在泄漏，如水冷却器等。监视工作机械的密封元件是否损坏，引起外部水渗入。 监视环境空气湿度对润滑液压系统油品品质和含水率的影响。从而精确测定润滑油质量，预测设备故障，是设备润滑油管理中的关键部件。本传感器采用螺纹连接，体积小，重量轻，结构可靠，测量精度高，工作稳定，具有较强的抗电磁干扰性能。封闭型不锈钢制外壳具有很好的防水防尘性能。可直接安装于工厂现场液压润滑管道上。是理想的在线水分检测传感器。 还可与控制室中的二次仪表或控制器相连，在线、连续、实时的检测各种低水分油品的含水率。直接显示，远程控制和报警。实现数据存储，积算、传输和控制功能。普遍应用于大中型机械联动机组的液压、润滑循环系统。 电容式润滑油实时在线监测传感器可以在线准确测定润滑油的污染程度，包括氧化程度、含水量和其它机械化学杂质污染度，从而精确测定润滑油质量，判定是否需要更换润滑油，即可节约油料，又能预测设备故障，是设备润滑油管理中改变传统的按期换油，实现按质换油的关键部件。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/2f19061791.html,。
简介 称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。 [1]在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。 传统概念上，负荷传感器是称重传感器、测力传感器的统称，用单项参数评价它的计量特性。旧国标将应用对象和使用环境条件完全不同的―称重‖和―测力‖两种传感器合二为一来考虑，对试验和评价方法未给予区分。旧国标共有21项指标，均在常温下进行试验；并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的最大误差，来确定称重传感器准确度等级，分别用0.02、0.03、0.05......1.0表示。 衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响，称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带(图1)联系起来，以便选用对应于某一准确度衡器的称重传感器。国际法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70％，称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度。 [编辑本段] 分类 [2]称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类，以电阻应变式使用最广。 光电式传感器
目前,被人们所关注传感器的类型: 压力传感器、光电传感器、位移传感器、超声波传感器、温度传感器、湿度传感器、光纤传感器。 一、压力传感器 压力传感器、压力变送器的种类及选用 压力传感器及压力变送器分为表压、绝压、差压等种类。常见0.1、0.2、0.5、1.0等精度等级。可测量的压力范围很宽，小到几十毫米水柱，大的可达上百兆帕。不同种类压力传感器及压力变送器的工作温度范围也不同，常分成0~70℃、-25~85℃、-40~125℃、-55~150℃几个等级，某些特种压力传感器的工作温度可达400~500℃。 压力传感器及压力变送器基于不同的材料及结构设计有着不同的防水性能及防爆等级，接液腔体由于材料、形状的差异可测量的流体介质种类也不同，常分为干燥气体、一般液体、酸碱腐蚀溶液、可燃性气液体、粘稠及特殊介质。压力传感器及压力变送器作为一次仪表需与二次仪表或计算机配合使用，压力传感器及压力变送器常见的供电方式为：DC 5V、12V、24V、±12V等，输出方式有：0~5V、1~5V、0.5~4.5V、0~10mA、 0~20mA、 4~20mA等及Rs232、Rs485等与计算机的接口。 用户在选择压力传感器及压力变送器时，应充分了解压力测量系统的工况，根据需要合理选择，使系统工作在最佳状态，并可降低工程造价。 压力传感器常见精度参数及试验设备 传感器静态标定设备：活塞压力计：精度优于0.05% 数字压力表: 精度优于 0.05% 直流稳压电源: 精度优于0.05%。 传感器温度检验设备：高温试验箱：温度从0℃～+250℃温度控制精度为±1℃，低温试验箱：温度能从0℃～-60℃温度控制精度为±1℃ 传感器静态性能试验项目：零点输出、满量程输出、非线性、迟滞、重复性、零点漂移、超复荷。 传感器环境试验项目：零点温度漂移、灵敏度漂移、零点迟滞、灵敏度迟滞。（检查产品在规定的温度范内对温度的适应能力，此项参数对精度影响极为重要） 压力传感器使用注意事项 压力传感器及压力变送器在安装使用前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。压力传感器及压力变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，压力传感器及压力变送器周围应避免有强电磁干扰。压力传感器及压力变送器在使用中应按行业规定进行周期检定。 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，简单介绍一些常用传感器原理及其应用：
电容式传感器的特点及应用中存在的问题 张文杰 保定天翔集团毛纺织有限责任公司河北保定071000 摘要：本文阐述了电容式传感器有温度稳定性好、结构简单、动态响应好、可以实现非接触测量，具有平均效应的优点，输出阻抗高，负载能力差、寄生电容影的及其缺点，以及在应用中存在的 问题。 关键词：电容、传感器、负载 Abstract:This paper describes the capacitive sensor has good temperature stability,simple structure,good dynamic response,non-contact measurement can be achieved,with the average effect of the advantages of high output impedance, load capacity is poor,and shortcomings of the parasitic capacitance of the film,and Problems in the application. Keywords:capacitors,sensors,load 1.电容式传感器的特点 1）优点 （1）温度稳定性好。电容式传感器的电容值一般与电极材料无关，有利于选择温度系统低的材料，又因本身发热极小，影响稳定性甚微。而电阻传感器有电阻，供电后产生热量：电感式传感器有铜损、磁游和涡流损耗等，易发热产生零漂。 （2）结构简单。电容式传感器结构简单，易于制造，易于保证高的精度，可以做得非常小巧，以实现某些特殊的测量；能工作在高温，强车船及强磁场等恶劣的环境中，可以承受很大的温度变化，承受高压力、高冲击、过载等；能测量超高温和低压差，也能对带磁工作进行测量。 （3）动态响应好。电容式传感器由于带电极板间的静电引力很小（约几个10-5N），需要的作用能量极小，又由于它的可动部分可以做得很小、很薄，即质量很轻，因此其固有频率很高，动态响应时间短，能在几兆赫的频率下工作，特别适用于动态测量。又由于其介质损耗小可以用较高频率供电，因此系统工作频率高。它可用于测量高速变化的参数。 （4）可以实现非接触测量，具有平均效应。例如，非接触测量回转轴的振动或偏心率、小型滚珠轴承的径向间隙等。当采用非接触测量时，电容式传感器具有平均效应，可以减少工作表面粗糙度等对测量的影响。 电容式传感器除了上上述的优点外，还因其带电极板间的静电引力很小，所以输入和输入能量极小，因而可测极低的压力，以及很小的加速度、位移等，可以做得很灵敏，分辨率高，能敏感0.01μm甚至更小的位移；由于其空气等介质损耗小，采用差动结构连接成电桥式时产生的零残极小，因此允许电路进行高倍率放大，使仪器具有很高的灵敏度。 2）缺点 （1）输出阻抗高，负载能力差。电容式传感器的容量受共电极的几何尺寸等限制，一般只有几pF到几百pF，使传感器的输出阻抗很高，尤其当采用音频范围内的交流电源时，输出阻抗高达106—108Ω。因此传感器的负载能力很差，易受外界干扰影响而产生不稳定现象，严重时甚至无法工作，必须采取屏蔽措施，从而给设计和使用带来极大的不便。阻抗大还要求传感器绝缘部分的电阻值极高（几十MΩ以上），否则绝缘部分将作为旁路电阻而影响仪器的性能（如灵敏度降低），为此还要特别注意周围的环境如温度、清洁度等。不采用高频供电，可降低传感器输出阻抗，但高频放大、传输远比低频的复杂，且寄生电容影响大，不易保证工作的稳定性。 （2）。电容式传感器由于受结构与尺寸的限制，其寝电容量都很小（几pF到几十pF），而连接传感器和电子线路的引线电缆电容（1—2m导线可达800pF），电子线路的杂散电容，以及传感器内极板与其周围导体构成的“寄生电容”却较大，不仅降低了传感器的灵敏度，而且这些电容（职电缆电容）常常的随机变化的，将使仪器工作很不稳定，影响测量精度。因此对电缆的选择、安装、接法都有要求。 随着材料、工艺、电子技术，特别是集成技术的发展，使电容式传感器的优点得到发扬，而缺点不断地得到克服。电容式传感器正逐渐成为一种高灵敏度、高精度，在动态、低压及一些特殊测量方面大有发展前途的传感器。 2.应用中存在的问题 1）边缘效应以上分析各种电容式传感器进还忽略了边缘效应的影响。实际上当极板厚度h与极距d之比相对较大时，边缘疚的影响就不能忽略。这时，对极板半径为r的变极距型电容传感器。
浅谈传感器敏感材料发展动态 1 微型化（Micro）为了能够与信息时代信息量激增、要求捕获和处理信息的能力日益增强的技术发展趋势保持一致，对于传感器性能指标（包括精确性、可靠性、灵敏性等）的要求越来越严格；与此同时，传感器系统的操作友好性亦被提上了议事日程，因此还要求传感器必须配有标准的输出模式；而传统的大体积弱功能传感器往往很难满足上述要求，所以它们已逐步被各种不同类型的高性能微型传感器所取代；后者主要由硅材料构成，具有体积小、重量轻、反应快、灵敏度高以及成本低等优点。 1.1 由计算机辅助设计（CAD）技术和微机电系统（MEMS）技术引发的传感器微型化目前，几乎所有的传感器都在由传统的结构化生产设计向基于计算机辅助设计（CAD）的模拟式工程化设计转变，从而使设计者们能够在较短的时间内设计出低成本、高性能的新型系统，这种设计手段的巨大转变在很大程度上推动着传感器系统以更快的速度向着能够满足科技发展需求的微型化的方向发展。对于微机电系统（MEMS）的研究工作始于20世纪60年代，其研究范畴涉及材料科学、机械控制、加工与封装工艺、电子技术以及传感器和执行器等多种学科，是一个极具前景的新兴研究领域。MEMS的核心技术是研究微电子与微机械加工与封装技术的巧妙结合，期望能够由此而制造出体积小巧但功能强大的新型系统。经过几十年的发展，尤其最近十多年的研究与发展，MEMS技术已经显示出了巨大的生命力，此项技术的有效采用将信息系统的微型化、智能化、多功能化和可靠性水平提高到了一个新的高度。在当前技术水平下，微切削加工技术已经可以生产出来具有不同层次的3D微型结构，从而可以生产出体积非常微小的微型传感器敏感元件，象毒气传感器、离子传感器、光电探测器这样的以硅为主要构成材料的传感/探测器都装有极好的敏感元件[1]，[2]。目前，这一类元器件已作为微型传感器的主要敏感元件被广泛应用于不同的研究领域中。 1. 2 微型传感器应用现状就当前技术发展现状来看，微型传感器已经对大量不同应用领域，如航空、远距离探测、医疗及工业自动化等领域的信号探测系统产生了深远影响；目前开发并进入实用阶段的微型传感器已可以用来测量各种物理量、化学量和生物量，如位移、速度/加速度、压力、应力、应变、声、光、电、磁、热、PH值、离子浓度及生物分子浓度等 2 智能化（Smart）智能化传感器（Smart Sensor）是20世纪80年代末出现的另外一种涉及多种学科的新型传感器系统。此类传感器系统一经问世即刻受到科研界的普遍重视，尤其在探测器应用领域，如分布式实时探测、网络探测和多信号探测方面一直颇受欢迎，产生的影响较大。 2.1 智能化传感器的特点智能化传感器是指那些装有微处理器的，不但能够执行信息处理和信息存储，而且还能够进行逻辑思考和结论判断的传感器系统。这一类传感器就相当于是微型机与传感器的综合体一样，其主要组成部分包括主传感器、辅助传感器及微型机的硬件设备。如智能化压力传感器，主传感器为压力传感器，用来探测压力参数，辅助传感器通常为温度传感器和环境压力传感器。采用这种技术时可以方便地调节和校正由于温度的变化而导致的测量误差，而环境压力传感器测量工作环境的压力变化并对测定结果进行校正；而硬件系统除了能够对传感器的弱输出信号进行放大、处理和存储外，还执行与计算机之间的通信联络。通常情况下，一个通用的检测仪器只能用来探测一种物理量，其信号调节是由那些与主探测部件相连接着的模拟电路来完成的；但智能化传感器却能够实现所有的功能，而且其精度更高、价格更便宜、处理质量也更好。与传统的传感器相比，智能化传感器具有以下优点：1．智能化传感器不但能够对信息进行处理、分析和调节，能够对所测的数值及其误差进行补偿，而且还能够进行逻辑思考和结论判断，能够借助于一览表对非线性信号进行线性化处理，借助于软件滤波器滤波数字信号。此外，还能够利用软件实现非线性补偿或其它更复杂的环境补偿，以改进测量精度。2．智能化传感器具有自诊断和自校准功能，可以用来检测工作环境。当工作环境临近其极限条件时，它将发出告警信号，并根据其分析器的输入
蚌埠力恒传感器称重传感器介绍参数时，传统的方法是采用分项指标，其优点是物理意义明确，沿用了多年，熟悉的人较多。 我们现在列出其主要的称重传感器技术参数如下： *额定容量：生产厂家给出的称量范围的上限值。 *额定输出（灵敏度）：加额定载荷时和无载荷时，传感器输出信号的差值。由于称重传感器的输出信号与所加的激励电压有关https://www.doczj.com/doc/2f19061791.html, ，所以额定输出的单位以mV/V来表示。并称之为灵敏度。 *灵敏度允差：称重传感器的实际稳定输出与对应的标称额定输出之差对该标称额定输出的百分比。例如，某称重传感器的实际额定输出为2.002mV/V，与之相适应的标准额定输出则为2mV/V，则其灵敏度允差为：（（2．002 –2。000）/2.000）*100% = 0.1% *非线性：由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。 *滞后允差：从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。 *重复性误差：在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。加
荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。 *蠕变：在负荷不变（一般取为额定载荷），其它测试条件也保持不变的情形下，称重传感器输出随时间的变化量对额定输出的百分比。 *零点输出：在推荐电压激励下，未加载荷时称重传感器的输出值对额定输出的百分比。 *绝缘阻抗：传感器的电路和弹性体之间的直流阻抗值。 *输入阻抗：信号输出端开路，称重传感器未加负荷时，从电源激励输入端测得的阻抗值。 *输出阻抗：电源激励输入端短路，传感器未加载荷时，从信号输出端测得的阻抗。 *温度补偿范围：在此温度范围内，传感器的额定输出和零平衡均经过严密补偿，从而不会超出规定的范围。 *零点温度：影响环境温度的变化引起的零平衡变化。一般以温度每变化10K时，引起的零平衡变化量对额定输出的百分比来表示。

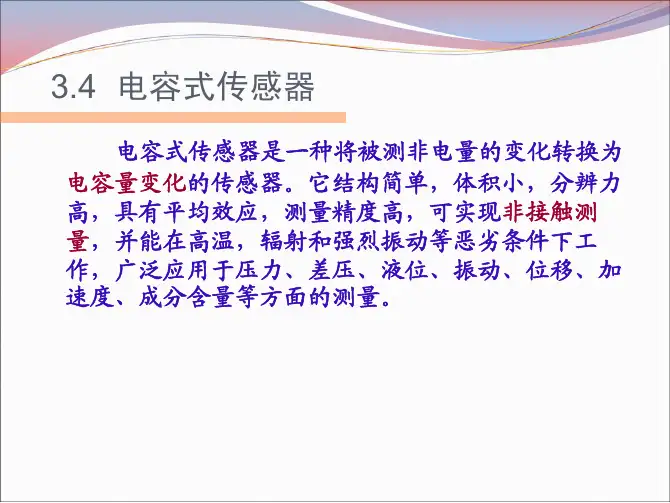

电容式传感器的简介及应用 引言：电容式传感器是将被测非电量的变化转换为电容量变化的一种传感器。它结构简单，体积小，分辨率高，可非接触式测量，并能在高温、辐射和强烈震动等恶劣条件下工作。广泛应用于压力、差压、液位、振动、位移、加速度、成分含量等多方面测量。随着电容式测量技术的迅速发展，电容式传感器在非电量测量和自动检测中得到了广泛的应用。 一． 电容式传感器(capacitive type transducer ）简介： 把被测的机械量，如位移、压力等转换为电容量变化的传感器。它的敏感部分就是具有可变参数的电 容器。其最常用的形式是由两个平 行电极组成、极间以空气为介质的 电容器。若忽略边缘效应，平板电 容器的电容为εA/δ，式中ε为 极间介质的介电常数，A 为两电极 互相覆盖的有效面积,δ为两电极之间的距离。δ、A 、ε 三个参 数中任一个的变化都将引起电容量变化，并可用于测量。因此电容式传感器可分为极距变化型、面积变化型、介质变化型三类。极距变化型一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。面积变化型一般用于测量角位移或较大的线位移。介质变化型常用于物位测量和各种介质的温度、密度、湿度的测定。 二． 电容式传感器的分类： 电容式传感器可分为变极距型、变面积型和变介电常数型。
1. 变极距型电容式传感器：一个电极板固定不变，称为固定极板，另一极板间 距离d响应变化，从而引起电容量的变化。 因此，只要测出电容量的变化量⊿C，便可测得极板间距变化量，即动极板的位 移量⊿d。变极距电容传感器的初始电容Co可由下式表达，即式中：ε——真空介电常数（8.85×10-12F/m） A——极板面积（m2） do——极板间距初始距离（m） 传感器的这种变化关系呈非线性为改善这种情况，可采用差动变极距式电容传感器，这种传感器的结构，。它有三个极板，其中两个固定不动，只有中间极板可产生移动。当中间活动极板处于平衡位置时，即d1=d2=do，则C1=C2=Co，如果活动极板向右移动⊿d,则d1=do-⊿d,d2=do+⊿d,采用上述相同的近似线性处理方法，可得传感器电容总的相对变化。 2. 变面积型电容式传感器：由两个电极构成，其中一个为固定极板，另一个为可动极板，两极板均成半圆形。假定极板间的介质不变（即电介质常数不变），当两极板完全重叠时，其电容量为Co=⊿A/d 当动极板绕轴转动一个α角时，两极板的对应面积要减小⊿A，则传感器的电容量就要减小⊿C。如果我们把这种电容量的变化通过谐振电路或其它回路方法检测出来，就实现了角位移转换为电量的电测变换。电容式位移传感器的位移测量范围在1um—10mm之间，变极距式电容传感器的测量精度约为2%。变面积式电
电容式传感器在液位测量中的应用 【摘要】本文主要介绍了电容式传感器在液体测量中的一项应用——电容式液位计。电容式液位计是企业自动化的重要检测工具.本文介绍的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。 【关键词】电容式液位计;测量原理;连接电路 洪水灾害是我国发生频率高、危害范围广、对国民经济影响最为严重的自然灾害。洪灾会造成江、河、湖、库水位猛涨，堤坝漫溢或溃决。所以一个安全，可靠，及时的水位测量系统显得尤为重要，目前我国较多使用的是浮子式水位测量计，虽然结构简单，但是干扰性较差，抗腐蚀能力也较低。本文根据检测与转化技术中的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。能够测量强腐蚀性的液体，如酸、碱、盐、污水等。 1.解决方案 由于较多的降雨，水库的水位会增加，所以可以利用电容式传感器做成水位测量计。 1.1检测原理 电容式液位计是根据电容的变化来实现液位高度测量的液位仪表，电容式液位计的主要构件包括容式物位传感器和检测电容的线路。电容式液位计在测量时是将一根金属棒探入被测量容器的溶液中，将金属棒作为电容的一极，将容器壁作为电容的另一极。 电容式液位计在工作时，两个电极之间分别处于两种介质之中，而这两种介质的介电常数肯定是不同的，液体的介电常数ε1和气体的介电常数ε2之间存在一个差，这样同一段距离中ε1与ε2的比例不同，加和的结果也不同。 电容式液位计测量时，加设ε1>ε2，那么当液位升高时，ε1占据的比例增大而ε2占据的比例减小，两个电极之间的总的介电常数值也就会随之增大，而电容量也就会相应增加，通过对电容量增加值的测算就可以得到液位高度值。 在液位的连续测量中，多用同心圆柱式电容器，同心圆柱式电容器的电容量: C=■ 式中：
传感器应用——电子称 传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 传感器的分类有很多，其中称重传感器是一种能够将重力转变为电信号的力→电转换装置，是电子称的一个关键部件。称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。传感器就好比电子称的“心脏”，其精确度和稳定性直接影响电子称的性能。 1.电子称结构 电子秤属于衡器的一种，利用胡克定律或力的杠杆平衡原理测定物体质量的工具。随着现代化生产的发展，电子秤在许多商业活动中已成为不可缺少的计量工具。电子秤主要由承重系统（如秤盘、秤体）、传力转换系统（如杠杆传力系统、传感器）和示值系统（如刻度盘、电子显示仪表）三部分组成。 电子秤作为一个典型的自动检测系统，也可归纳为由三大环节所组成。
如图1所示一次仪表通常指的是传感器，它是由敏感元件、电路、机构等组成，是利用某些特殊材料对某些物理量具有一定的敏感，然后转换成电量、电压、电流。通常来自一次仪表的电信号比较弱小，不足以驱动显示器，为此采用二次仪表对信号进行放大，来自一次仪表的电信号往往还夹带外部的干扰信号，必须把它去除，一般二次仪表还包括滤波电路用以消除干扰。传感器的转换关系往往并不服从线性关系，所以有时还需要进行适当的线性补偿处理。故称二次仪表为测量与显示部件。二次仪表的输出信号可能是模拟量，也可能是数字量。三次仪表是采用了计算机技术，所以要求二次仪表的输出信号必须是数字信号，三次仪表将进一步对信号进行处理并形成控制量输出。作为规模较小的仪表系统，三次仪表主要是以中央处理器为核心的数字电路，组成智能化仪表。使整个测量系统的性能与功能大大提高。 各种各样形式的电子秤的仪表结构都是大同小异的，都必须利用称重传感器来采集重量信号并变换成相应大小的电信号。 2.电子称工作原理 当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。该信号经放大电路放大输出到模数转换器。转换成便于处理的数字信号输出到CPU运算控制。CPU根据键盘命令以及程序将这种结果输出到显示器，直至显示结果。 3.电子称中传感器的选用 （1）称重传感器的构成 ①敏感元件 直接感受被测量(质量)并输出与被测量有确定关系的其他量的元件。如电阻应变式称重传感器的弹性体，是将被测物体的质量转变为形变;电容式称重传感器的弹性体将被测的质量转变为位移。 ②变换元件 又称传感元件，是将敏感元件的输出转变为便于测量的信号。如电阻应变式称重传感器的电阻应变计(或称电阻应变片)，将弹性体的形变转换为电阻量的变化;电容式称重传感器的电容器，将弹性体的位移转变为电容量的变化。有时某些元件兼有敏感元件和变换元件两者的职能。如电压式称重传感器的压电材料，
电容式传感器——将被测非电量的变化转换为电容量变化的传感器。把被测的机械量，如位移、压力等转换为电容量变化的传感器。它的敏感部分就是具有可变参数的电容器。其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器。下面就让艾驰商城小编对电容式传感器的结构及工作原理来一一为大家做介绍吧。 若忽略边缘效应，平板电容器的电容为εS/d，式中ε为极间介质的介电常数，S为两极板互相覆盖的有效面积，d为两电极之间的距离。d、s、ε 三个参数中任一个的变化都将引起电容量变化，并可用于测量。 因此电容式传感器可分为极距变化型、面积变化型、介质变化型三类，即变极距型电容传感器、变面积型电容传感器和变介质型电容传感器。极距变化型一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。面积变化型一般用于测量角位移或较大的线位移。介质变化型常用于物位测量和各种介质的温度、密度、湿度的测定。 典型的电容式传感器由上下电极、绝缘体和衬底构成。当薄膜受压力作用时，薄膜会发生一定的变形，因此，上下电极之间的距离发生一定的变化，从而使电容发生变化。但电容式压力传感器的电容与上下电极之间的距离的关系是非线性关系，因此，要用具有补偿功能的测量电路对输出电容进行非线性补偿。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.doczj.com/doc/2f19061791.html,/
电容式压力传感器也是传感器的一种，近年来电容式压力传感器应用的领域十分的广泛，接下来让艾驰小编为大家具体的介绍一下电容式压力传感器吧。 近几年来国内很多厂家试图引进国外的传感器技术和设备甚至国外的人才来生产电容式压力传感器，并且取得了不错的效果，一些国内压力传感器厂家生产的电容式压力传感器已经能够满足大多情况下的需要。 电容式压力传感器常见的是3051和1151两种型号，1151压力传感器在前几年应用比较多。但今几年一般都使用3051压力传感器，因为3051压力传感器体积比1151压力传感器，而且比较美观。所以一般客户都选择3051压力传感器，除非是以前用的是1151压力传感器一般现在不选择1151压力传感器了。不管是3051压力传感器还是1151压力传感器一般都有平法兰和插入筒两种形式。这两种形式又有什么区别呢。 大家都知道罐体附近的温度比较罐体内部液位温度要低，所以需要测量罐体内部液位温度的时候我们就需要选择插入筒的压力传感器。 电容式压力传感器还有很多分类，如果客户需要使用电容式压力传感器可以咨询厂家，近几年来电容式压力传感器价格有所下降，大家在选择电容式压力传感器厂家的时候不要只看价格要看公司的规模，以便选择自己满意的传感器。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.doczj.com/doc/2f19061791.html,/
电阻应变式称重传感器的设计《自动检测技术及仪表》课程设计 题目:电阻应变式称重传感器的设计 学院: 专业: 年级: 姓名: 学号: 目录 摘要 (2) 一、称重传感器 (2) 1、简介 (2) 2、种类 (3) 二、电阻应变式称重传感器及其设计 (3) 1、电阻应变式称重传感器简介及工作原理 (3) 2、传感器的设计概述 (5) 3、设计传感器的工作原理 (6) 4、传感器弹性元件结构 (7) 5、传感器测量电路 (8) 6、传感器的特性 (9) 7、称重传感器常用技术参数 (11) 8、传感器设计相关参数选择 (13) 9、应用技术及应用领域 (16)
三、总结 (17) 四、参考资料 (17) 1 摘要 称重传感器是电子衡器的核心部件，随着称重传感器技术不断发展和应用领域不断扩大，传感器越来越为人们所关注。本文通过对传感器工作原理、分类及应用等的分析，介绍了一种基于双孔梁称重的电阻应变式传感器。它可称量被试木材在某一时刻的重量，以计算该试材在该时刻的含水率。该方法的准确度和稳定性不受木材材性影响，且与木材含水率不均性无关。 一、称重传感器 1、简介 称重传感器是知识密集、技术密集和技巧密集型的高技术产品。研制和生产所涉及的内容多、离散大，技术密集程度高，边缘学科色彩浓，是多种学科相互交叉、相互渗透的结晶。称重传感器是一种将质量信号转变为可测量的电信号输出的装置。用传感器先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。 随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重 2
浅谈机器视觉传感器 机器视觉传感器是整个机器视觉系统信息的直接来源,它的选择取决于准确性、输出、灵敏度、机器视觉系统的成本以及对应用要求的充分理解。对传感器主要性能的基本理解能够帮助开发人员迅速缩小他们的查找范围，找到合适的传感器。 大多数的机器视觉系统的用户认识到相机是系统的关键要素，经常把它当作视觉系统的“芯片”。相机本身是一个复杂的系统：包括镜头、信号处理器、通讯接口，以及最核心的部分——把光子转换成电子的器件：图像传感器。镜头和其它的部件共同配合来支持相机的功能，传感器最终决定相机的最高性能。 业内的许多讨论都集中在加工技术上，以及CMOS和CCD传感器孰优孰劣。这两种技术都有其优势和不足之处，所加工的传感器有着不同的性能。最终用户关心的不是传感器是“如何”被制造出来的，而是其在最终应用中的表现。 在指定的应用中，三个关键的要素决定了传感器的选择：动态范围、速度和响应度。动态范围决定系统能够抓取的图像的质量，也被称作对细节的体现能力。传感器的速度指的是每秒种传感器能够产生多少张图像和系统能够接收到的图像的输出量。响应度指的是传感器将光子转换为电子的效率，它决定系统需要抓取有用的图像的亮度水平。传感器的技术和设计共同决定上述特征，因此系统开发人员在选择传感器时必须有自己的衡量标准，详细的研究这些特征将有助于做出正确的判断。 正确理解动态范围 传感器的动态范围是最容易使人疑惑和误解的地方，这是因为机器视觉系统是数字的。图像的动态范围包括两部分：一是传感器能够工作的曝光范围（亮度的倍数）；其次是传感器能够数字化像素信号的电平的数量，用位数表示。这两部分通常是紧密相关的。 曝光的动态范围表示传感器能够正常工作的亮度水平。当光子撞击图像传感器的活动像素区域时产生电子，传感器将其捕获并存储起来以备系统读取。撞击活动区域的光子数越多，产生的电子数就越多，在读取的间隔中，该过程持续的时间越长，被存储的电子就越多。决定传感器曝光动态范围的参数之一就是填充存储阱的曝光。制造传感器的半导体加工工艺和电路设计共同决定阱的容量或深度。 电子噪音是传感器能够工作的最低曝光水平，尽管没有任何光子撞击活动的像素区域，图像传感器也将以热量发射的形式产生电子。要产生可识别的信号，必须有足够的光子撞击活动的像素区域，以便在存储阱中有比暗电流噪音所产生的电子数更多的电子。传感器的最低曝光率是产生至少与噪音电子同样多的光电子数。只有在超过噪音等量的曝光水平时，传感器才能产生有用的信息。 传感器的曝光动态范围是由其物理和电路设计所决定的功能，而数字动态范围只是由电路设计所决定的功能。图像传感器的数字动态范围只是说明它能够提供给视觉系统的明显
东北石油大学 课程设计 课程____________ 传感器课程设计 __________ 题目电容式重量传感器设计 院系电气信息工程学院 专业班级 学生姓名 _________________________________ 学生学号_____________________________ 指导教师________________________________ 2012 年6 月25
1 / 12
任务书 课程传感器课程设计 题目电容式重量传感器应用电路设计 专业测控技术与仪器姓名学号 _________________ 主要内容： 电容式重量传感器：设计的传感器根据受压不同，输出信号不同。 本设计要求完成重量传感器的设计，采用电容式设计电路。电容式称重传感器的 原理：电容式称重传感器是把被称物体重量转换为电容容量变化的一种传感器。通常为差动变间距电容式称重传感器，采用调频电路，实际上就是一个具有可变参数的电 容器。 基本要求： 1、按照技术要求，设想不同的设计方案并进行比较。 2、利用电容的特性设计出一种称重的应用电路。 3、说明所用传感器的基本工作原理、画出应用电路电路图。 主要参考资料： [1]黄贤武?传感器原理与应用[M].北京：高等教育出版社，2004.38-50. [2]李刚，林凌.现代测控电路[M].北京：高等教育出版社，2004.50-62. [3]孟立凡，郑宾.传感器原理与技术[M].北京：国防工业出版社，2005. 68-83. [4]沙占友.集成传感器应用[M].北京：中国电力出版社，2005.125-144. 完成期限2012.6.25—2012629 指导教师 __________________________ 专业负责人 ________________________
电容式传感器的应用与发展 系别电子信息与电气工程系 专业自动化 班级 12级自动化卓越班 姓名刘安睿劼汪峰丁玉梦 学号 120503 120503 1205031035 老师储忠 成绩
电容式传感器的应用与发展 摘要：电容式传感器是把被测量转换为电容量变化的一种参量型传感器。它不但广泛应用于位移、振动、角度、加速度等机械量的精密测量，而且还逐步地扩大，应用于压力、位移、液位、料面、成分含量等方面的检测。由于形式多种多样，传感器电容值相差很大。电容式传感器可分为变面积变化式、变间隙式、变介电常数式三类。变面积变化式一般用于测量角位移或较大的线位移。变间隙式一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。变介电常数式常用于物位测量和各种介质的温度、密度、湿度的测定。这种传感器具有结构简单、灵敏度高、动态响应特性好、适应性强、抗过载能力大及价格便宜等一系列优点，因此占有很重要的地位。文中主要介绍了电容式传感器的工作原理,应用及发展趋势。 关键词：电容式传感器应用发展
目录 一、电容式传感器的工作原理 (1) 二．电容式传感器的应用行业 (2) 三．电容式传感器的基本方法 (3) 1.普通交流电桥 (3) 2.变压式电桥 (4) 3.双T电桥电路 (4) 4.运算放大器式测量电路 (4) 5.脉冲调制电路 (5) 6.调频电路 (5) 四．电容式传感器在具体工程中的应用 (5) 1.电容式位移传感器 (5) 2.电容式转速传感器 (6) 3.电容式加速度传感器 (6) 4.电容式液位传感器 (6) 5.电容式湿度传感器 (7) 6.电容式测厚仪 (7) 五．电容式传感器的发展趋势 (7) 1.智能化 (7) 2. 微型化 (8) 六、参考文献 (8)
浅谈应变式传感器市场 2012年全球应变式传感器市场规模为65.4亿元人民币，较2011年下滑5.1%，主要原因在于全球制造业需求下滑，及欧债危机导致的欧盟等经济体增长乏力等。随着经济的逐渐恢复，下游行业积压的需求浮现，全球应变式传感器增长率将重新回到正轨。 受到2012年市场低迷的影响，2013年整体应变式传感器市场并未出现大幅增长，基本与2012年持平。在市场不甚景气的环境下，国产传感器凭借其价格优势将继续保持增长，其中宁波柯力、中航电测等规模较大厂商的市场地位将进一步得到巩固。 根据研发实力、技术水平以及生产规模，全球应变式传感器的生产厂家大致可以划分为三个梯队： 第一梯队以跨国公司为主，如Vishay测量集团、HBM公司、梅特勒-托利多集团和瑞典Flintec公司。其中Vishay测量集团和HBM公司专注提供一站式解决方案；梅特勒-托利多集团擅长开辟新领域的称重解决方案；瑞典Flintec公司以产品齐全、技术领先见长。 第二梯队以中航电测、宁波柯力等为代表的地区龙头企业为主，在细分市场、产品价格及下游应用等方面各有所长。
第三梯队是中国、韩国等国家的中低端产品生产厂家，如蚌埠传感器生产群体，其产品主要在国内销售，竞争力主要体现在相对低廉的劳动力成本上，技术水平相对较低，尚不能参与全球市场竞争。 值得注意的是，在竞争激烈的国际传感器市场中，宁波柯力传感器科技股份有限公司异军突起，成为唯一一家无论是销售额还是销售量都占据前五名的国内厂商。而在国内厂商的比拼中，宁波柯力更是遥遥领先于排名第二的中航电测。稳定的市场表现，帮助宁波柯力在国内应变式传感器厂商中长期处于领头羊位置。 应变式传感器的分类十分多样，按材质主要可分为钢制传感器和铝制传感器两大类，按输出信号不同可分为数字传感器和模拟传感器两大类，按外形分更是可分为桥式、悬梁臂式等等。
