中断向量表——精选推荐

中断向量表——精选推荐

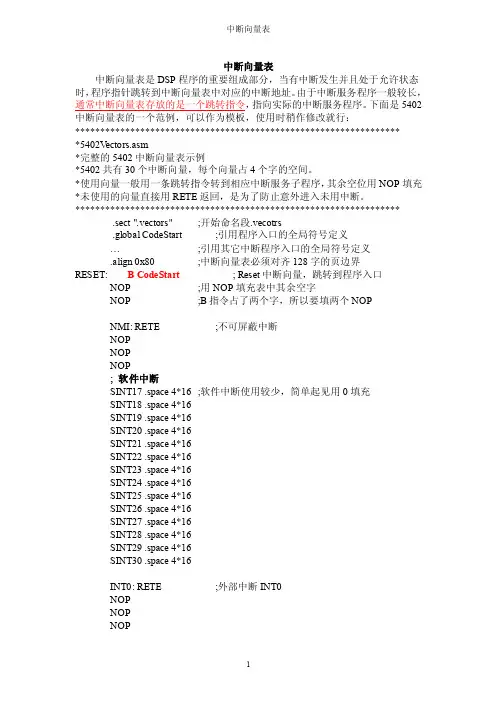

中断向量表中断向量表是DSP程序的重要组成部分，当有中断发生并且处于允许状态时，程序指针跳转到中断向量表中对应的中断地址。

由于中断服务程序一般较长，通常中断向量表存放的是一个跳转指令，指向实际的中断服务程序。

下面是5402中断向量表的一个范例，可以作为模板，使用时稍作修改就行：******************************************************************5402V ectors.asm*完整的5402中断向量表示例*5402共有30个中断向量，每个向量占4个字的空间。

*使用向量一般用一条跳转指令转到相应中断服务子程序，其余空位用NOP填充*未使用的向量直接用RETE返回，是为了防止意外进入未用中断。

***************************************************************** .sect ".vectors" ;开始命名段.vecotrs.global CodeStart ;引用程序入口的全局符号定义…;引用其它中断程序入口的全局符号定义.align 0x80 ;中断向量表必须对齐128字的页边界RESET: B CodeStart; Reset中断向量，跳转到程序入口NOP ;用NOP填充表中其余空字NOP ;B指令占了两个字，所以要填两个NOPNMI: RETE ;不可屏蔽中断NOPNOPNOP; 软件中断SINT17 .space 4*16 ;软件中断使用较少，简单起见用0填充SINT18 .space 4*16SINT19 .space 4*16SINT20 .space 4*16SINT21 .space 4*16SINT22 .space 4*16SINT23 .space 4*16SINT24 .space 4*16SINT25 .space 4*16SINT26 .space 4*16SINT27 .space 4*16SINT28 .space 4*16SINT29 .space 4*16SINT30 .space 4*16INT0: RETE ;外部中断INT0NOPNOPNOPINT1: RETE ;外部中断INT1NOPNOPNOPINT2: RETE ;外部中断INT2NOPNOPNOPTINT: RETE ;Timer0中断NOPNOPNOPBRINT0: RETE ;McBSP #0 接收中断NOPNOPNOPBXINT0: RETE ;McBSP #0 发送中断NOPNOPNOPDMAC0: RETE ;无定义（默认）DMA0中断NOPNOPNOPTINT1: RETE ;Timer1中断(默认)或DMA1中断. NOPNOPNOPINT3: RETE ;外部中断3NOPNOPNOPHPINT: RETE ;HPI中断NOPNOPNOPBRINT1: RETE ;McBSP #1接收中断(默认)或DMA2中断NOPNOPNOPBXINT1: RETE ;McBSP #1发送中断(默认)或DMA3中断NOPNOPNOPDMAC4: RETE ;DMA4中断NOPNOPNOPDMAC5: RETE ;DMA5中断NOPNOPNOP.end在本实验中只要把在开头加上中断子程序标号的引用，并在中断表的TINT部分换成跳转指令就行了：*vectors.asm for 方波发生.sect ".vectors" ;开始命名段.vecotrs.global CodeStart ;引用程序入口的全局符号定义.global TINT0_ISR ;引用Timer0中断子程序＜节省篇幅，中间省略＞TINT: B TINT0_ISR ;Timer0中断NOPNOPBRINT0: RETE ;McBSP #0 receive interrupt<节省篇幅，下略>技巧提示：只有第一个中断（Reset中断）是每个程序都应该有的，在不需要其它中断的情况下，可以只用这一部分，后面可以省略。

《微机原理与应用教学资料》第七章 中断(课件)

《微机原理与应用教学资料》第七章 中断(课件)
高不睬低，停低转高 中断嵌套 5、中断屏蔽
中断源 硬件屏蔽 CPU的IF
CPU
ppt课件
7
二、中断分类
1、内部中断（软件中断）
⑴中断指令 INT n
n—中断类型码 n=0～255
⑵由CPU的运算错误引起的：
a.除法错中断： INT 0 （除数为零或商超过范围，自动产生中断）
b.溢出中断： INT 4 （当OF=1，且在程序中有INTO指令，产生中断）
b.中断请求
显然，中断请求的方法较合理
中断定义：当有外部数据输入或内部异常时，发送请求给 CPU，CPU暂时停止正在运行的程序，处理中断结束后， 返回继续运行先前的程序。
两个最重要的特点:可返回性，现场保护
ppt课件断点保护
2

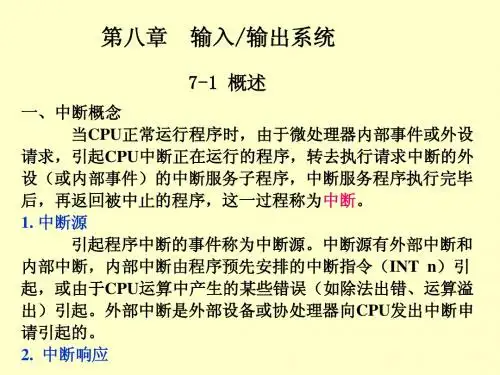

一、中断概念
1、中断源：引起程序中断的事件，内部中断、外部中断
2、中断响应：对外部中断而言，INTA对INTR的响应
ppt课件
00103H 13H 5
★各个外设的中断服务子程序的入口地址集中在一个表
（中断向量表）中，CPU响应中断时，根据中断源提供 的中断类型号 i， →i×4→在中断向量表查找对应的中断 服务子程序 i 的入口地址，内容装入CS、IP，转而执行 中断服务子程序 i
ppt课件
6
4、中断优先级： ①当同时有多个中断请求，先响应优先级高的 ②当一个中断服务程序正在执行时，又一个中断源申请中断：
ppt课件
9
2、外部中断（硬件中断） ⑴不可屏蔽中断NMI
a. 上升沿触发 b. CPU必须予以响应，不能用IF屏蔽 c. INT 2，中断类型码为2，
中断向量固定存放于00008H～ 0000BH中 d. 用于发生重大故障时申请中断

十二五教材讲稿微机原理与接口技术第7章中断系统

十二五教材讲稿微机原理与接口技术第7章中断系统

2. 陷井（Traps）是在引起异常的指令执行之后才被报告
的一种异常，且服务程序完成后，返回到原程序引起异 常指令的下一条指令处继续向下执行。
★陷井与中断处理方法一样，但与失效不同
3. 夭折（Abort）是一种不能确定引起异常指令确切位置
的异常（有时称为中止或失败）。
7
2020年4月12日星期日
返回
辑
控制器
IRQ0 IRQ1 IRQ2
： IRQ15
9
2020年4月12日星期日
返回
外部中断
1. 不可屏蔽中断(NMI):
含义：不能用软件来控制是否允许中断的一种外部中断。 常见NMI中断有： （1）电源掉电 （2）存储器检验出错 （3）总线奇偶错等。
2. 可屏蔽中断(INTR):
含义：可用软件控制是否允许中断的外部中断。即STI使IF=1，允许 中断；CLI使IF=0，禁止中断。

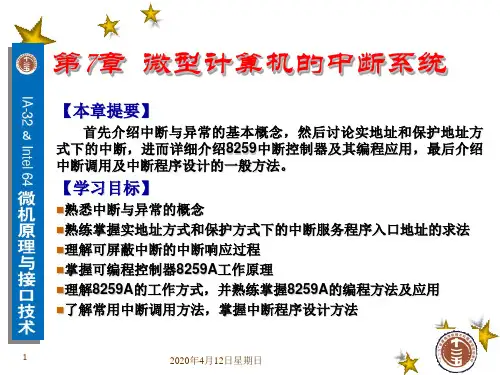

第7章 微型计算机的中断系统
【本章提要】
首先介绍中断与异常的基本概念，然后讨论实地址和保护地址方 式下的中断，进而详细介绍8259中断控制器及其编程应用，最后介绍 中断调用及中断程序设计的一般方法。
【学习目标】
熟悉中断与异常的概念 熟练掌握实地址方式和保护方式下的中断服务程序入口地址的求法 理解可屏蔽中断的中断响应过程 掌握可编程控制器8259A工作原理 理解8259A的工作方式，并熟练掌握8259A的编程方法及应用 了解常用中断调用方法，掌握中断程序设计方法
13
2020年4月12日星期日
返回
中断服务（处理）
1．保护现场
保护现场实质：将重要信息压入堆栈。
2．开中断
目的：开放所有可屏蔽中断，以允许高级中断嵌套。

微机原理及应用,中断向量表

微机原理及应用,中断向量表

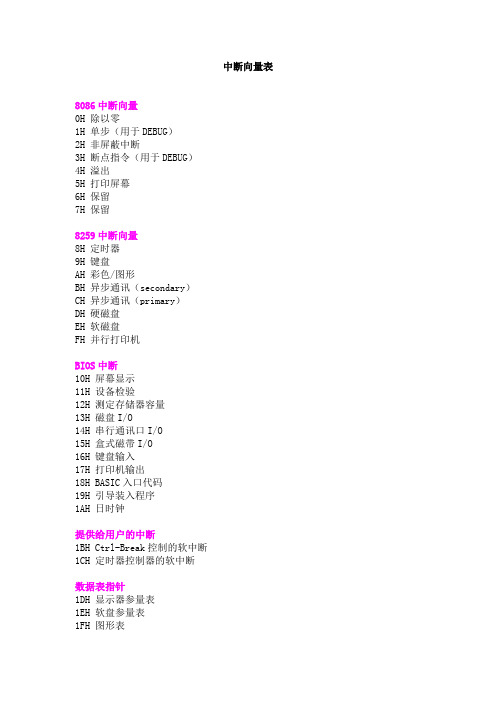

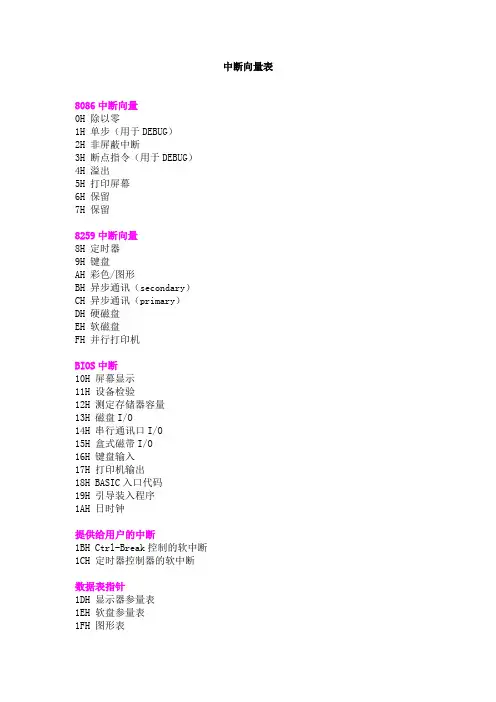

中断向量表
8086中断向量
0H 除以零
1H 单步（用于DEBUG）
2H 非屏蔽中断
3H 断点指令（用于DEBUG）
4H 溢出
5H 打印屏幕
6H 保留
7H 保留
8259中断向量
8H 定时器
9H 键盘
AH 彩色/图形
BH 异步通讯（secondary）
CH 异步通讯（primary）
DH 硬磁盘
EH 软磁盘
FH 并行打印机
BIOS中断
10H 屏幕显示
11H 设备检验
12H 测定存储器容量
13H 磁盘I/O
14H 串行通讯口I/O
15H 盒式磁带I/O
16H 键盘输入
17H 打印机输出
18H BASIC入口代码
19H 引导装入程序
1AH 日时钟
提供给用户的中断
1BH Ctrl-Break控制的软中断
1CH 定时器控制器的软中断
数据表指针
1DH 显示器参量表
1EH 软盘参量表
1FH 图形表
DOS中断
20H 程序结束
21H 系统功能调用
22H 结束退出
23H Ctrl-Break退出24H 严重错误处理
25H 绝对磁盘读功能26H 绝对磁盘写功能27H 驻留退出
28H-2EH DOS保留
2FH 打印机
30H-3FH DOS保留
BASIC中断
40H-5FH 保留
60H-67H 用户软中断68H-7FH 保留
80H-85H 由BASIC保留86H-F0H BASIC中断
F1H-FFH 保留。

微机原理与接口技术_西安工业大学中国大学mooc课后章节答案期末考试题库2023年

微机原理与接口技术_西安工业大学中国大学mooc课后章节答案期末考试题库2023年

微机原理与接口技术_西安工业大学中国大学mooc课后章节答案期末考试题库2023年1.中断向量表地址指针就是中断向量。

答案:错误2.程序查询IO方式，程序由查询等待和_____两部分组成。

答案:数据交换3.查询输入时，Ready=0表示数据端口已经放入数据，Ready=1表示______。

答案:数据端口的数据已经取走4.微型计算机的ALU部件是包含在（）之中。

答案:CPU5.由CS和IP的内容表示的是（）。

答案:下一条待执行指令的地址6.对微处理器而言，它的每条指令都有一定的时序，其时序关系是（）。

答案:一个指令周期包括几个机器周期，一个机器周期包括几个时钟周期。

7.MOV CX，10MOV AL，20HXOR BX，BX AGAIN：ADD BL，ALADC BH，0 LOOP AGAIN； MOV AX,BX；程序执行后，AX的内容是（）答案:0120H8.MOV BX，OFFSET [1341H] 执行结果为（BX）=（）H答案:13419.将中断允许标志清零的指令是答案:CLI10.中断向量表里面存放的是答案:中断服务程序入口地址11.NMI中断类型码规定为（）答案:212.中断控制器8259A有个命令字答案:413.可屏蔽中断的响应过程。

首先必须满足中断允许标志IF置_______答案:114.8259A中的中断屏蔽寄存器是ISR答案:错误15.在8088/8086中，内中断源的级别均比外中断源级别高。

答案:正确16.转中断服务之前，断点地址入栈，是由硬件自动完成的。

答案:正确17.8259A只有奇偶两个端口地址答案:正确18.判断下列指令的对错IMUL 56H答案:错误19.8086/8088 CPU是在每个总线周期结束时，对INTR信号采样。

答案:错误20.8259A的端口地址是20H和21H。

发中断结束命令的指令是__MOVAL,20H__和_____指令。

答案:OUT 20H,AL21.中断响应引脚是_____。

第7章 中断西北工业大学微机原理PPT课件

第7章 中断西北工业大学微机原理PPT课件

使用25H功能时要求：AL=中断类型号，DS∶DX=中断服
务程序首地址的段、偏移地址。
PUSH DS
；保存当前数据段
MOV DX，SEG INT60H
MOV DS，DX
MOV DX，OFFSET INT60H
MOV AL，60H
；设中断类型号为60H
MOV AH，25H
INT 21H
POP DS
13
比如：除法错误（n=0） 调试异常（n=1）
NMI中断（n=2） 断点中断（n=3）
溢出中断（n=4）
……
5
5.中断处理顺序
第七章 中断
6
第七章 中断
6.中断向量表和中断描述符表 每个中断都分配有中断类型码，CPU通过中断类型码 经过处理要找到对应的中断服务程序的入口地址。 .实模式： 由中断向量表将中断类型码和中断服务
地址。 规定：中断向量表中各向量等长，且处理程序入口地
址在向量表中按中断源的类型码排序。
重要公式：
向量地址=向量表的首地址 + 中断类型码*4
讨论:已知中断类型码n,如何得到中断服务程序入口
地址?
8
保护模式：
第七章 中断
.中断描述符表（IDT）：在内存中的首地址保存在CPU内 部的IDTR系统寄存器中。
第七章 中 断

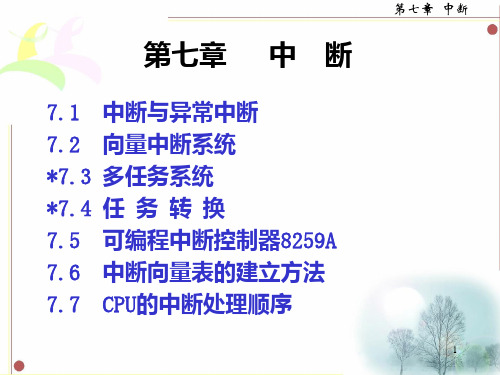

7.1 中断与异常中断 7.2 向量中断系统 *7.3 多任务系统 *7.4 任 务 转 换 7.5 可编程中断控制器8259A 7.6 中断向量表的建立方法 7.7 CPU的中断处理顺序
第七章 中断
1
第七章 中断
第一部分
整体概述
THE FIRST PART OF THE OVERALL OVERVIEW, PLEASE SUMMARIZE THE CONTENT

微机原理课件_第七章_微型计算机中断系统


位IF的影响，中断类型号由指令INT n中的n决定。正在执行软 件中断时，如果有不可屏蔽中断请求，就会在当前指令执行完 后立即予以响应。如果有可屏蔽中断请求，并且IF=1，也会在 当前指令执行完后予以响应。 二、中断向量表 寻找中断源可以用查询中断及矢量中断两种方法。 查询中断是采用软件查询方法，中断响应后启动中断查 询程序，依次查询哪个设备的中断请求触发器为1，检测到后， 转向此设备预先设置的中断服务程序入口地址。此方法较简单， 但花费时间多，并且后面的设备服务机会少，在8086系统中一 般采用矢量中断方法。 矢量中断是将每个设备的中断服务程序的入口地址（矢 量地址）集中，依次放在中断向量表中。当CPU响应中断后， 控制逻辑根据外设提供的中断类型号查找中断向量表，然后将 中断服务程序的入口地址送到CS段寄存器和指令指针IP，CPU 转入中断服务子程序。这样大大加快了中断处理的速度。
图7-2 可屏蔽中断处理流程图
一、CPU响应中断过程 CPU响应中断要有三个条件： ●外设提出中断申请 ●本中断位未被屏蔽 ●中断允许 当中断接口电路中的中断屏蔽触发器未被屏蔽时，外设 可通过中断接口发出中断申请。外设向CPU发出中断请求的时 间是随机的，而CPU在每条指令的最后一个机器周期的最后一 个T状态去采样中断请求输入线INTR，当CPU在INTR引脚上 接收到一个有效的中断请求信号，而CPU内部的中断允许触发 器是开放的，则在当前指令执行完后CPU响应中断。 CPU响应中断后，对外设接口发出两个中断响应信号 ，第一个 INT A信号通知外设，CPU已响应申请的中断请 INT A 求，准备发送中断类型号；当外设收到第二个 INT A 以后，立即 往数据线上给CPU送中断类型号。CPU在响应外部中断，并转 入相应中断服务子程序的过程中，自动依次做以下工作：

《微机原理与接口技术》习题解答7

《微机原理与接口技术》习题解答习题77.1 什么是中断？常见的中断源有哪几类？CPU响应中断的条件是什么？【解答】中断是指CPU在正常执行程序时，由于内部/外部时间或程序的预先安排引起CPU暂时终止执行现行程序，转而去执行请求CPU为其服务的服务程序，待该服务程序执行完毕，又能自动返回到被中断的程序继续执行的过程。

常见的中断源有：一般的输入/输出设备请求中断；实时时钟请求中断；故障源；数据通道中断和软件中断。

CPU响应中断的条件：若为非屏蔽中断请求，则CPU执行完现行指令后，就立即响应中断。

CPU若要响应可屏蔽中断请求，必须满足以下三个条件：①无总线请求；②CPU 允许中断；③CPU执行完现行指令。

7.2 简述微机系统的中断处理过程。

【解答】（1）中断请求：外设需要进行中断处理时，向CPU提出中断请求。

（2）中断响应：CPU执行完现行指令后，就立即响应非屏蔽中断请求。

可屏蔽中断请求，CPU若要响应必须满足三个条件。

（3）中断处理：保护现场、开中断、中断服务。

（4）中断返回：CPU执行IRET中断返回指令时，自动把断点地址从堆栈中弹出到CS 和IP中，原来的标志寄存器内容弹回Flags，恢复到原来的断点继续执行程序。

7.3 软件中断和硬件中断有何特点？两者的主要区别是什么？【解答】硬件中断由外部硬件产生，是由CPU外部中断请求信号触发的一种中断，分为非屏蔽中断NMI和可屏蔽中断INTR。

软件中断是CPU根据某条指令或者对标志寄存器的某个标志位的设置而产生的，也称为内部中断。

通常有除法出错中断、INTO溢出中断、INT n中断、断点中断和单步中断等。

两者的主要区别：硬件中断由外部硬件产生，而软件中断与外部电路无关。

7.4 中断优先级的排队有哪些方法？采用软件优先级排队和硬件优先级排队各有什么特点？【解答】软件优先级排队：各中断源的优先权由软件安排。

优点是电路比较简单，可以直接修改软件查询顺序来修改中断优先权，不必更改硬件。

中断向量表

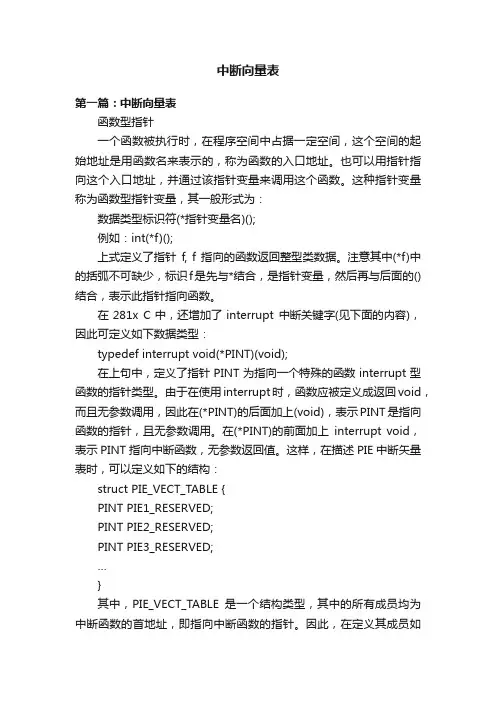

中断向量表第一篇：中断向量表函数型指针一个函数被执行时，在程序空间中占据一定空间，这个空间的起始地址是用函数名来表示的，称为函数的入口地址。

也可以用指针指向这个入口地址，并通过该指针变量来调用这个函数。

这种指针变量称为函数型指针变量，其一般形式为：数据类型标识符(*指针变量名)();例如：int(*f)();上式定义了指针f, f指向的函数返回整型类数据。

注意其中(*f)中的括弧不可缺少，标识f是先与*结合，是指针变量，然后再与后面的()结合，表示此指针指向函数。

在281x C中，还增加了interrupt 中断关键字(见下面的内容)，因此可定义如下数据类型：typedef interrupt void(*PINT)(void);在上句中，定义了指针PINT为指向一个特殊的函数interrupt型函数的指针类型。

由于在使用interrupt时，函数应被定义成返回void，而且无参数调用，因此在(*PINT)的后面加上(void)，表示PINT是指向函数的指针，且无参数调用。

在(*PINT)的前面加上interrupt void，表示PINT指向中断函数，无参数返回值。

这样，在描述PIE中断矢量表时，可以定义如下的结构：struct PIE_VECT_TABLE {PINT PIE1_RESERVED;PINT PIE2_RESERVED;PINT PIE3_RESERVED;…}其中，PIE_VECT_TABLE是一个结构类型，其中的所有成员均为中断函数的首地址，即指向中断函数的指针。

因此，在定义其成员如PIE1_RESERVED等时，要在其前面加PINT，表示PIE1_RESERVED 是PINT类型的变量，即指向中断函数的指针。

这样程序显得比较简洁。

第二篇：表重要讲话习近平出席中德工商界招待会并发表重要讲话把握中国机遇，实现共同发展新华社德国杜塞尔多夫3月29日电(记者班玮李斌)国家主席习近平29日在杜塞尔多夫出席中德工商界举行的招待会并发表题为《把握中国机遇，实现共同发展》的重要讲话，阐述对加强两国经贸合作的主张，强调中国全面深化改革、进一步扩大开放为中德合作带来巨大机遇，表示坚信，中德携手，真诚合作，一定能够成就各自美好梦想。

中断向量表-西华大学


软件中断
硬件中断
可屏蔽中断请求
西华大学电气信息学院 郑海春
1．软件中断（内部中断）
软件中断的特点是：
1）是指令中指定的，或隐含的，或是预定的。 2）CPU不执行中断响应总线周期INTA。 3 ）除单步中断外，其他内部中断的优先级都比 外部中断的要高，都不能被屏蔽（禁止）。
4 ）单步中断的优先级是所有中断里最低的，它 可以用中断允许标志位TF置0来屏蔽。
7.1.3 中断系统的功能
1.实现中断及返回 当某一中断源发出中断申请时，若允许响应这个中断 请求，CPU必须在现行的指令执行完后，把断点处的IP 和CS值（即下一条应执行的指令的地址）、各个寄存 器的内容和标志位的状态推入堆栈保留下来——称为 保护断点和现场。然后转到需要处理的中断源的服务 程序的入口，同时清除中断请求触发器。当中断处理 完后，再恢复被保留下来的各个寄存器和标志位的状 态（称为恢复现场），恢复IP和CS值（称为恢复断 点），CPU返回断点，继续执行主程序。
BP SP DI SI DX CX BX AX
；开中断 ；中断服务 ；关中断 ；恢复现场
；开中断 ；中断返回
返回本节
西华大学电气信息学院 郑海春
7.3 IBM-PC机中断系统结构
•7.3.1 8086/8088CPU的中断结构体系
•7.3.2 8086/8088中断优先级
•7.3.3 IBM-PC/XT的中断控制逻辑
MOV MOV MOV ADD DS,AX SI,0210H ; 84H*4 DS:[SI], 5670H SI,2
MOV
DS:[SI],1234H
西华大学电气信息学院 郑海春
用方法二实现中断向量表的初始化：
功能调用。DOS功能调用指令INT 21H的25号功能可以 设置中断向量。在执行INT 21H前，预置参数是： AH=25H；AL=中断类型号；DS：DX中预置中断向量。 MOV AH，25H；功能号
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七讲 中断技术
1
中断之概念
“中断”意思为打断操作的顺序。CPU正在执行程 序，有个“中断”打断了指令的正常执行顺序，使得 CPU中止正在执行的程序转而去执行被称为中断服务程 序（ISR）的其它程序。
2
中断之目的
计算机系统中引入中断的目的主要有两个： 数据的传送； 异常的处理；
3
中断之种类
中断类型码固定(0、1、3、4)或由指令给出(n)
响应过程主要步骤：
① PUSH FLAGS ② IF=TF=0(关可屏蔽中断和单步中断) ③ PUSH CS ④ PUSH IP ⑤ 取中断向量送入IP’和CS’
PUSH CS/IP/FLAGS JMP CS’:IP’
18
中断响应过程（续）
外部中断响应过程
NMI DB
n
INTR
INTA
中断控 制器 8259A PIC
非屏蔽中断请求
可 屏 蔽
中 断 请 求
中断请求\排队\屏蔽
11
中断源的识别
8088/8086系统采用中断类型码n来识别不同的中断 源。每个中断源都有一个与它相对应的中断类型码n 。 溢出、断点、除法溢出、单步、非屏蔽中断的类型 码为固定值（4、3、0、1、2） 软件中断的类型码由指令INT n 给出（n） 可屏蔽中断的类型码由PIC（8259）给出（n）
8
与(外部)中断有关的引脚
与中断有关的控制线为：NMI和INTR、INTA NMI：上升沿出发。 INTR：高电平出发。 INTA：可屏蔽中断的响应信号。
9
中断过程
五个步骤：
中断请求
中断判优/排队
(有时还要进行中断源
识别)
请求
中断响应
中断服务/处理
中断返回
主程序
中断服务程序
响应
排队 硬/ 软 INT n
16
中断处理过程
在满足中断响应条件以后，CPU就响应中断请求， 并自动关中断，然后进入中断服务程序，在中断服务程 序中要完成以下工作：
保护现场
开中断
完成输入输出或异常处理的服务程序
关中断
恢复现场
开中断
中断返回
17
8086/8088 CPU的中断响应过 程
内部中断响应过程 ：
无INTA周期
外部中断：来自处理器外部的中断，如键盘引起 的中断；
内部中断：由处理器电路或中断指令产生的中断， 如除0中断，int指令等。
4
8086的中断向量表
存放各类中断的中断服务程序的入口地址CS:IP（段 CS和偏移IP）——中断向量
表的地址位于内存的00000H～003FFH，大小为 1KB，共256个中断向量(中断向量表)
引脚分配及功能见右图
8259A
CPU响应INTR中断时，会产生两个中断响应总线周 期INTA，要求PIC在第2个中断响应总线周期把中断 类型码 n 放到数据总线上，供CPU读入。
12
中断优先级
背景:系统有多个终端，而CPU同一个时
刻只能响应一个中断，为了解决这个矛 盾应按中断的轻重缓急来确定中断的优 先级别.
13
8088/8086系统中各中断的优先级
溢出中断：类型号4，这是一个软件中断，即INTO指令。
若算术指令的执行结果发生举出（OF=1），则执行指 令后立即产生一个中断类型码为4的中断。
软件中断：即INT n指令，类型号n(0-255)。
7
外部中断的种类
非屏蔽中断：类型号2，不可用软件屏蔽，时CPU才能响应。
6
内部中断的种类
除法溢出：类型号0，执行除法指令时，若发现除数为0或商大于
目的操作数所能表达的范围时产生。
单步中断：类型号1，TF=1时产生（当前指令需执行完）。 断点中断：类型号3，这是一个软件中断，即INT 3指令。一般
用于程序调试，在断点中断服务程序中，可显示有关寄存器、存储 单元等内容，以便程序员分析到断点为止程序是否正确。
优先级从高到低顺序如下：
高
软件中断、内部中断 (除单步中断外)
NMI
INTR
单步中断
低
14
中断判优
中断优先级控制要处理两种情况： 对同时产生的中断：应首先处理优先级别较高的中断； 若优先级别相同，则按先来先服务的原则FIFO处理； 对非同时产生的中断：低优先级别的中断处理程序允 许被高优先级别的中断源所中断——即允许中断嵌套。
返回
服务/ 处理 IRET
以下以外部中断为主介绍这五个步骤。 10
8086/8088中断源类型
中断指令 INT n
软件 硬件
（n=0~255）
内部/软件中断请求
外部/硬件中断请求
软件中断指令 溢出中断 断点中断 除法错 单步中断
n 2
4
3 中断逻辑
0
内部排队
1
中断开关
8086/8088 CPU内部逻辑
每个中断向量占用4 Bytes，低字为段内偏移IP，高 字为段基址CS
根据中断类型号n获得中断服务程序入口的方法: 中 断向量在IVT中的存放地址＝4×n (中断向量地址)
5
初始化——将中断服务 程序的入口地址放入向 量表 例：中断类型码n为48H 的中断处理子程序的名 字为int48h.
高8位 低8位
通常将中断判优与中断源识别合并在一起进行处理。 x86系统中，这项任务由PIC(8259)和 CPU(8086/8088)共同完成。
15
CPU响应中断的条件
内部中断请求：直接转入中断周期， 由内部硬件自动执行预定的操作。
外部中断请求：中断屏蔽触发器开放； CPU内部是中断开放的；没有更高级 的中断请求正在被响应或正在发出； CPU现行指令结束；
⑦ 取中断向量送入IP’和CS’
19
可编程中断控制器8259A
PIC，Programmable Interrupt
Controller
可对8个中断源实现优先级控制 (单个管8个) 可扩展至对64个中断源实现优 先级控制(9个管64个)
可编程设置不同工作方式(多套 管理方案)
根据中断源向x86提供不同中断 类型码n(来访者1人1号)
非屏蔽中断NMI，中断类型码为固定(2)
与内部中断响应过程类似
可屏蔽中断INTR
① INTA（1）PIC进行优先级排队判优处理
② INTA（2）PIC把中断类型码n放到DB上，CPU读入
③ PUSH FLAG
④ IF=TF=0(关可屏蔽中断和单步中断) ⑤ PUSH CS
与内部中断一样
⑥ PUSH IP
