ABAQUS关键字(keywords)

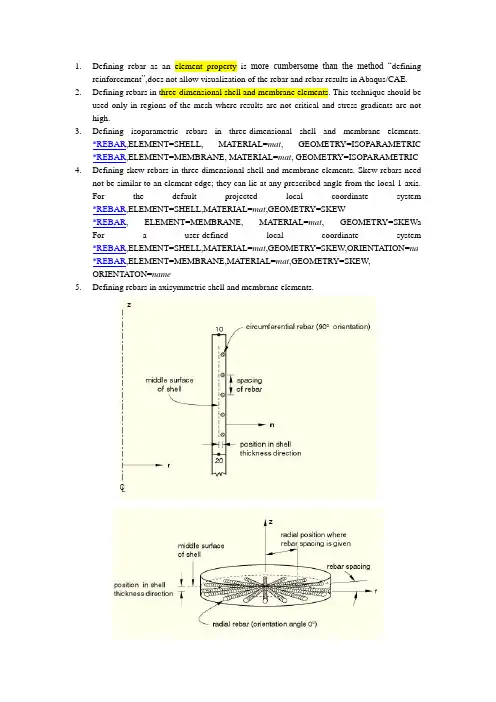

1.Defining rebar as an element property is more cumbersome than the method “definingreinforcement”,does not allow visualization of the rebar and rebar results in Abaqus/CAE. 2.Defining rebars in three-dimensional shell and membrane elements. This technique should beused only in regions of the mesh where results are not critical and stress gradients are not high.3.Defining isoparametric rebars in three-dimensional shell and membrane elements.*REBAR,ELEMENT=SHELL, MATERIAL=mat, GEOMETRY=ISOPARAMETRIC *REBAR,ELEMENT=MEMBRANE, MATERIAL=mat, GEOMETRY=ISOPARAMETRIC 4.Defining skew rebars in three-dimensional shell and membrane elements. Skew rebars neednot be similar to an element edge; they can lie at any prescribed angle from the local 1-axis.For the default projected local coordinate system *REBAR,ELEMENT=SHELL,MATERIAL=mat,GEOMETRY=SKEW*REBAR, ELEMENT=MEMBRANE, MATERIAL=mat, GEOMETRY=SKEWa For a user-defined local coordinate system *REBAR,ELEMENT=SHELL,MATERIAL=mat,GEOMETRY=SKEW,ORIENTATION=na *REBAR,ELEMENT=MEMBRANE,MA TERIAL=mat,GEOMETRY=SKEW,ORIENTATON=name5.Defining rebars in axisymmetric shell and membrane elements.*REBAR, ELEMENT=AXISHELL, MATERIAL=mat*REBAR,ELEMENT=AXIMEMBRANE, MA TERIAL=mat6.Defining rebars in continuum elementsrebars cannot be defined in triangular, prism, tetrahedral, or infinite elements. It is important to check that the location and orientation of the rebar are correct. Rebars are defined as single bars or in layers. In the latter case the layer is a surface in each element; you provide the rebar orientation in the surface7.Defining layers of rebars in planar and axisymmetric continuum elements8.*ELEMENT, TYPE=C3D8R, ELSET=ONE1,1,2,3,4,5,6,7,8*REBAR, ELEMENT=CONTINUUM, MATERIAL=STEEL, GEOMETRY=SKEW,NAME=LAYER_AONE, .04, 2.5, 55.28, , 2.2, 0., .4, .0*MATERIAL, NAME=STEEL*ELASTIC*rebar 当作单元属性来定义。

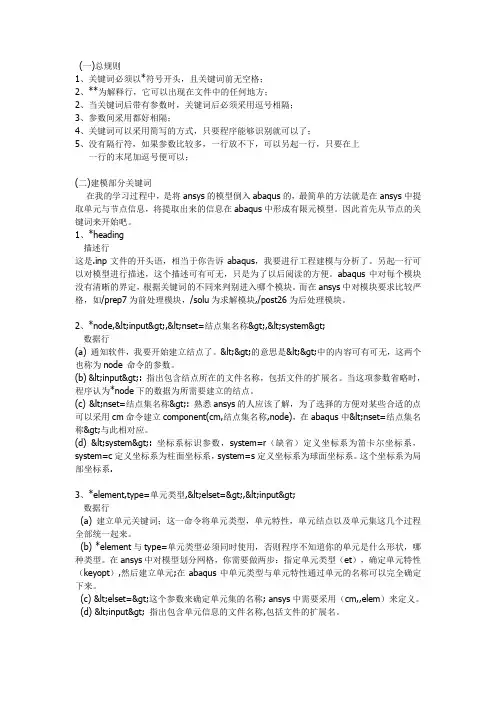

(一)总规则1、关键词必须以*符号开头，且关键词前无空格；2、**为解释行，它可以出现在文件中的任何地方；2、当关键词后带有参数时，关键词后必须采用逗号相隔；3、参数间采用都好相隔；4、关键词可以采用简写的方式，只要程序能够识别就可以了；5、没有隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以；(二)建模部分关键词在我的学习过程中，是将ansys的模型倒入abaqus的，最简单的方法就是在ansys中提取单元与节点信息，将提取出来的信息在abaqus中形成有限元模型。

因此首先从节点的关键词来开始吧。

1、*heading描述行这是.inp文件的开头语，相当于你告诉abaqus，我要进行工程建模与分析了。

另起一行可以对模型进行描述，这个描述可有可无，只是为了以后阅读的方便。

abaqus中对每个模块没有清晰的界定，根据关键词的不同来判别进入哪个模块。

而在ansys中对模块要求比较严格，如/prep7为前处理模块，/solu为求解模块,/post26为后处理模块。

2、*node,<input>,<nset=结点集名称>,<system>数据行(a) 通知软件，我要开始建立结点了。

<>的意思是<>中的内容可有可无，这两个也称为node 命令的参数。

(b) <input>: 指出包含结点所在的文件名称，包括文件的扩展名。

当这项参数省略时，程序认为*node下的数据为所需要建立的结点。

(c) <nset=结点集名称>: 熟悉ansys的人应该了解，为了选择的方便对某些合适的点可以采用cm命令建立component(cm,结点集名称,node)，在abaqus中<nset=结点集名称>与此相对应。

关于ABAQUS的elementtype无法显示完全的解决方法及keywords的编辑问题abaqus6.9-1与win7和vista能够实现系统上的完美的兼容，但是在GUI上，abaqus就有所欠缺，特别是在element type中，不能显示完全，无法点击下方的确认键。

当然如果你拥有更大的显示器，当然能够解决，可是笔记本呢1280X800或者1377X768的分辨率就无法解决了，除非你外界较大分辨率的显示器。

本人分析了网上的解决方法，不外乎1.更改屏幕方向，使用显卡或者系统内置的屏幕方向转化，将横变为纵向，技能解决但是这种方法有所欠缺，就是麻烦2.使用table键，但是这种方法本人试过，使用table键时只能选择最后一种单元类型，比如想选择四边形（Q）会选成三角形单元（H），所以则不是什么好方法现在本人提供第三种解决方法，就是修改主题的方法来实现，说白了就是去掉win7的美丽外表，使用简介经典的XP外观具体方法为：由控制面板=或者桌面右键进入个人性化（主题模式），下拉至最下方，在基本和高对比度主题中选择 windows经典，此时主题变成了与windows server 2008R2默认主题一样，雅黑字体也没了。

此种方法牺牲了了win7的绚丽外观，当然使用abaqus过后，你可以同样改回你喜欢的主题。

此时启动abaqus 6.9-1看看element type，该显示的都显示出来了！最后enjoy yourself关于edit keyword s的问题在cae中编辑edit keywords要用Eeter键1、建好模型，设置好材料参数，只施加重力荷载，计算一遍，点view results进入visualization模块，点report菜单，将mises应力的s11,s22,s33,s12,s13,s23输出至文件，计算方式可以选择average，将文件命名为xxx.inp。

2、将文件中的非数据行删掉，再在每个数据之间加一个逗号（用excel很容易的），每行的最后一个数据不用加，保存。

总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。

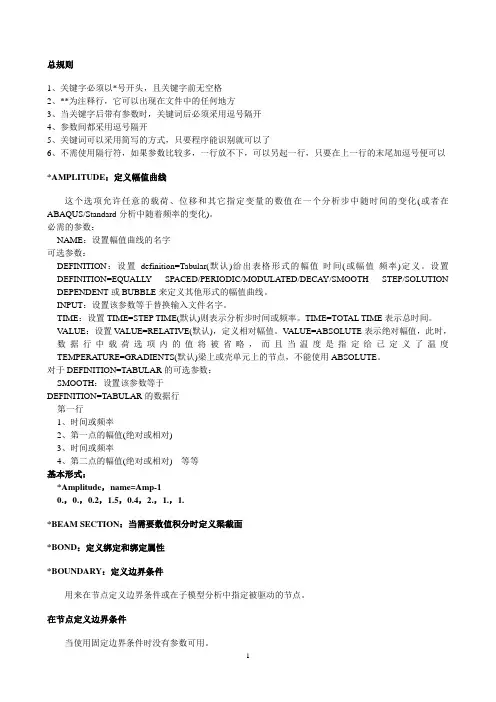

必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。

设置DEFINITION=EQUALL Y SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。

INPUT：设置该参数等于替换输入文件名字。

TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。

TIME=TOTAL TIME表示总时间。

V ALUE：设置V ALUE=RELATIVE(默认)，定义相对幅值。

V ALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERA TURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。

对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

(一)总规则1、关键词必须以*符号开头，且关键词前无空格；2、**为解释行，它可以出现在文件中的任何地方；2、当关键词后带有参数时，关键词后必须采用逗号相隔；3、参数间采用都好相隔；4、关键词可以采用简写的方式，只要程序能够识别就可以了；5、没有隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以；(二)建模部分关键词在我的学习过程中，是将ansys的模型倒入abaqus的，最简单的方法就是在ansys中提取单元与节点信息，将提取出来的信息在abaqus中形成有限元模型。

因此首先从节点的关键词来开始吧。

1、*heading描述行这是.inp文件的开头语，相当于你告诉abaqus，我要进行工程建模与分析了。

另起一行可以对模型进行描述，这个描述可有可无，只是为了以后阅读的方便。

abaqus中对每个模块没有清晰的界定，根据关键词的不同来判别进入哪个模块。

而在ansys中对模块要求比较严格，如/prep7为前处理模块，/solu为求解模块,/post26为后处理模块。

2、*node,<input>,<nset=结点集名称>,<system>数据行(a) 通知软件，我要开始建立结点了。

<>的意思是<>中的内容可有可无，这两个也称为node 命令的参数。

(b) <input>: 指出包含结点所在的文件名称，包括文件的扩展名。

当这项参数省略时，程序认为*node下的数据为所需要建立的结点。

(c) <nset=结点集名称>: 熟悉ansys的人应该了解，为了选择的方便对某些合适的点可以采用cm命令建立component(cm,结点集名称,node)，在abaqus中<nset=结点集名称>与此相对应。

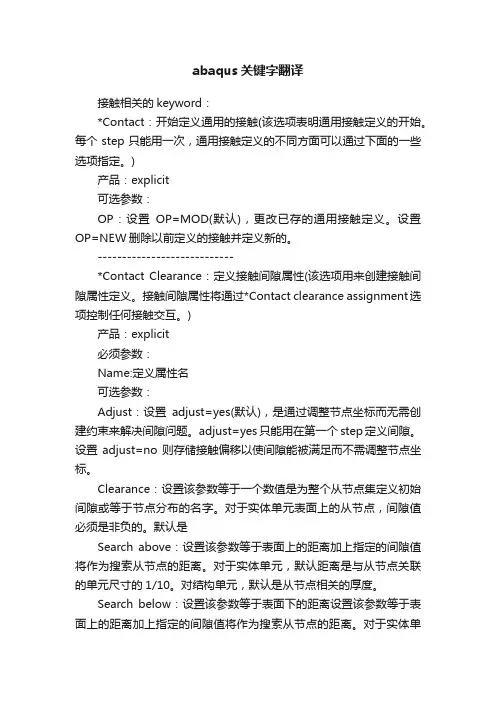

abaqus关键字翻译接触相关的keyword：*Contact：开始定义通用的接触(该选项表明通用接触定义的开始。

每个step只能用一次，通用接触定义的不同方面可以通过下面的一些选项指定。

)产品：explicit可选参数：OP：设置OP=MOD(默认)，更改已存的通用接触定义。

设置OP=NEW删除以前定义的接触并定义新的。

----------------------------*Contact Clearance：定义接触间隙属性(该选项用来创建接触间隙属性定义。

接触间隙属性将通过*Contact clearance assignment选项控制任何接触交互。

)产品：explicit必须参数：Name:定义属性名可选参数：Adjust：设置adjust=yes(默认)，是通过调整节点坐标而无需创建约束来解决间隙问题。

adjust=yes只能用在第一个step定义间隙。

设置adjust=no则存储接触偏移以使间隙能被满足而不需调整节点坐标。

Clearance：设置该参数等于一个数值是为整个从节点集定义初始间隙或等于节点分布的名字。

对于实体单元表面上的从节点，间隙值必须是非负的。

默认是Search above：设置该参数等于表面上的距离加上指定的间隙值将作为搜索从节点的距离。

对于实体单元，默认距离是与从节点关联的单元尺寸的1/10。

对结构单元，默认是从节点相关的厚度。

Search below：设置该参数等于表面下的距离设置该参数等于表面上的距离加上指定的间隙值将作为搜索从节点的距离。

对于实体单元，默认距离是与从节点关联的单元尺寸的1/10。

对结构单元，默认是从节点相关的厚度。

------------------------*Contact clearance assignment：在一般接触区域的表面间施加接触间隙(该选项用来在接触面间定义初始接触间隙，并控制初始接触过盈如何解决。

)-------------*Contact controls：为接触指定额外的控制(该选项用来为接触模型提供额外的控制选项。

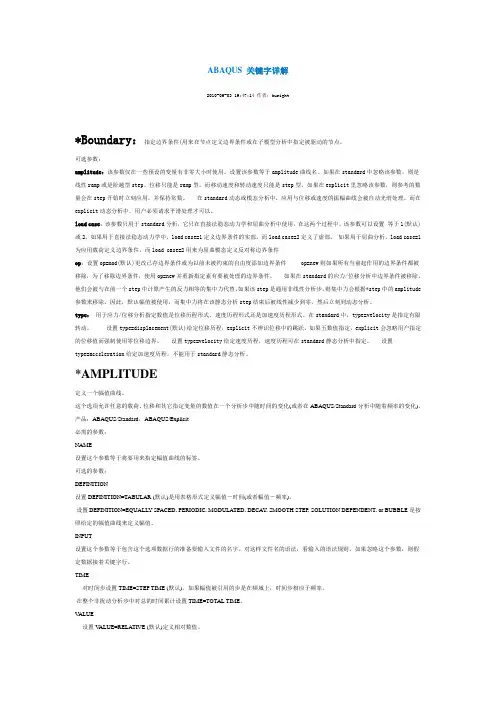

ABAQUS关键字详解ABAQUS 关键字详解2010-06-03 19:47:14 作者：huright*Boundary：指定边界条件(⽤来在节点定义边界条件或在⼦模型分析中指定被驱动的节点。

可选参数：amplitude：该参数仅在⼀些预设的变量有⾮零⼤⼩时使⽤。

设置该参数等于amplitude曲线名。

如果在standard中忽略该参数，则是线性ramp或是阶越型step。

位移只能是ramp型，⽽移动速度和转动速度只能是step型。

如果在explicit⾥忽略该参数，则参考的数量会在step开始时⽴刻应⽤，并保持常数。

在standard动态或模态分析中，应⽤与位移或速度的振幅曲线会被⾃动光滑处理。

⽽在explicit动态分析中，⽤户必须请求平滑处理才可以。

load case：该参数只⽤于standard分析，它只在直接法稳态动⼒学和屈曲分析中使⽤，在这两个过程中，该参数可以设置等于1(默认)或2。

如果⽤于直接法稳态动⼒学中，load case=1定义边界条件的实部，⽽load case=2定义了虚部。

如果⽤于屈曲分析，load case=1为应⽤载荷定义边界条件，⽽load case=2⽤来为屈曲模态定义反对称边界条件op：设置op=mod(默认)更改已存边界条件或为以前未被约束的⾃由度添加边界条件 op=new则如果所有当前起作⽤的边界条件都被移除，为了移除边界条件，使⽤op=new并重新指定素有要被处理的边界条件。

如果在standard的应⼒/位移分析中边界条件被移除，他们会被与在前⼀个step中计算产⽣的反⼒相等的集中⼒代替，如果该step是通⽤⾮线性分析步，则集中⼒会根据*step中的amplitude 参数来移除。

因此，默认幅值被使⽤，⽽集中⼒将在该静态分析step结束后被线性减少到零，然后⽴刻到动态分析。

type：⽤于应⼒/位移分析指定数值是位移历程形式、速度历程形式还是加速度历程形式。

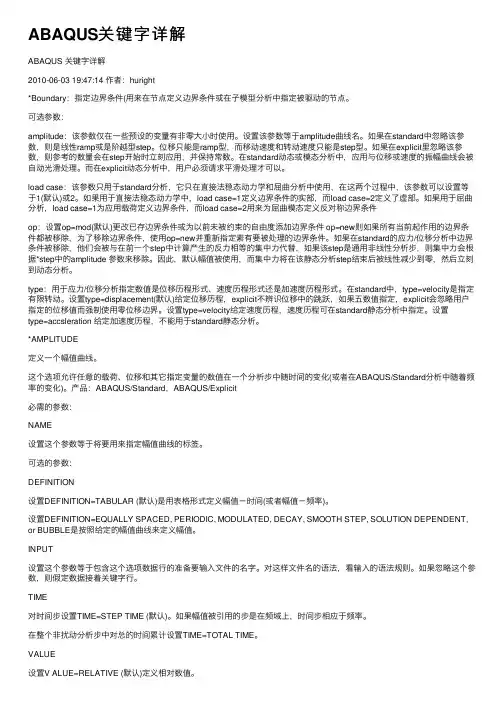

ABAQUS 关键字详解2010-06-03 19:47:14 作者：huright*Boundary：指定边界条件(用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

可选参数：amplitude：该参数仅在一些预设的变量有非零大小时使用。

设置该参数等于amplitude曲线名。

如果在standard中忽略该参数，则是线性ramp或是阶越型step。

位移只能是ramp型，而移动速度和转动速度只能是step型。

如果在explicit里忽略该参数，则参考的数量会在step开始时立刻应用，并保持常数。

在standard动态或模态分析中，应用与位移或速度的振幅曲线会被自动光滑处理。

而在explicit动态分析中，用户必须请求平滑处理才可以。

load case：该参数只用于standard分析，它只在直接法稳态动力学和屈曲分析中使用，在这两个过程中，该参数可以设置等于1(默认)或2。

如果用于直接法稳态动力学中，load case=1定义边界条件的实部，而load case=2定义了虚部。

如果用于屈曲分析，load case=1为应用载荷定义边界条件，而load case=2用来为屈曲模态定义反对称边界条件op：设置op=mod(默认)更改已存边界条件或为以前未被约束的自由度添加边界条件 op=new则如果所有当前起作用的边界条件都被移除，为了移除边界条件，使用op=new并重新指定素有要被处理的边界条件。

如果在standard的应力/位移分析中边界条件被移除，他们会被与在前一个step中计算产生的反力相等的集中力代替，如果该step是通用非线性分析步，则集中力会根据*step中的amplitude 参数来移除。

因此，默认幅值被使用，而集中力将在该静态分析step结束后被线性减少到零，然后立刻到动态分析。

type：用于应力/位移分析指定数值是位移历程形式、速度历程形式还是加速度历程形式。

在standard中，type=velocity是指定有限转动。

Abaqus Keywords Reference Manual*SPRINGDefine spring behavior.This option is used to define the spring behavior for spring elements. It is also used to assign a structural damping factor to form the imaginary part of the spring stiffness matrix. The imaginary stiffness represents an element-level damping contribution to the frequency domain dynamic equations and to the time domain mode-based dynamic analyses that support nondiagonal damping (see “Modal dynamic analysis,” Sect ion 2.5.5 of the Abaqus Theory Manual).In Abaqus/Standard analyses it is also used to define the spring behavior for ITS and JOINTC elements. If the *SPRING option is being used to define part of the behavior of ITS or JOINTC elements, it must be used in conjunction with the *ITS or *JOINT options and the ELSET and ORIENTATION parameters should not be used.Products: Abaqus/Standard Abaqus/Explicit Abaqus/CAEType: Model dataLevel: Part, Part instance, AssemblyAbaqus/CAE: Property module and Interaction module; supported only for linear behavior independent of field variables. For nonlinear behavior or to include field variables, model connectors in the Interaction module.References:•“Springs,” Section 31.1.1 of the Abaqus Analysis User's Manual •“Flexible joint element,” Section 31.3.1 of the Abaqus Analysis User's Manual•“Tube support elements,” Section 31.8.1 of the Abaqus Analysis User's ManualRequired parameter if the behavior of spring elements is beingdefined:ELSETSet this parameter equal to the name of the element set containing the spring elements for which this behavior is being defined.Optional parameters:COMPLEX STIFFNESSThis parameter is relevant in direct-solution and subspace-based steady-state analyses and in mode-based analyses with *FREQUENCY, DAMPING PROJECTION=ON in Abaqus/Standard that support nondiagonal damping.Include this parameter to define both the real and imaginary parts of the stiffness. The imaginary part represents structural damping.If this parameter is omitted, the default is real stiffness only. DEPENDENCIESSet this parameter equal to the number of field variable dependencies included in the definition of the real spring stiffness data, in addition to temperature. If this parameter is omitted, it is assumed that the spring stiffness is independent of field variables. See “Using th e DEPENDENCIES parameters to define field variable dependence” in “Material data definition,” Section 20.1.2 of the Abaqus Analysis User's Manual, for more information.NONLINEARInclude this parameter to define nonlinear spring behavior. Omit this parameter to define linear spring behavior.ORIENTATIONThis parameter applies only to Abaqus/Standard analyses.If the option is being used to define the behavior of SPRING1 or SPRING2 elements, this parameter can be used to refer to an orientation definition so that the spring is acting in a local system. Set this parameter equal to the name of the *ORIENTATION definition (“Orientations,” Section 2.2.5 of the Abaqus Analysis User's Manual).RTOLThis parameter applies only to Abaqus/Explicit analyses.Set this parameter equal to the tolerance to be used for regularizing the material data. The default is RTOL=0.03. See “Material data definition,” Section 20.1.2 of the Abaqus Analysis User's Manual, for a discussion of data regularization.Data lines to define linear spring behavior for SPRINGA or ITS elements:First line:1.Enter a blank line.Second line:1.Spring stiffness (force per relative displacement).2.Frequency (in cycles per time). Applicable only for *STEADY STATEDYNAMICS, DIRECT; *STEADY STATE DYNAMICS, SUBSPACE PROJECTION; and *STEADY STATE DYNAMICS and *MODAL DYNAMIC analyses that support nondiagonal damping.3.Temperature.4.First field variable.5.Second field variable.6.Etc., up to five field variables.Subsequent lines (only needed if the DEPENDENCIES parameter has a value greater than five):1.Sixth field variable.2.Etc., up to eight field variables per line.Repeat this set of data lines as often as necessary to define the spring stiffness as a function of frequency, temperature, and other predefined field variables.Data lines to define nonlinear spring behavior for SPRINGA or ITS elements:First line:1.Enter a blank line.Second line:1.Force.2.Relative displacement.3.Temperature.4.First field variable.5.Second field variable.6.Etc., up to five field variables.Subsequent lines (only needed if the DEPENDENCIES parameter has a value greater than five):1.Sixth field variable.2.Etc., up to eight field variables per line.Repeat this set of data lines as often as necessary to define the spring stiffness as a function of temperature and other predefined field variables.Data lines to define linear spring behavior for SPRING1, SPRING2,or JOINTC elements:First line:1.Degree of freedom with which the springs are associated at theirfirst nodes or, for JOINTC elements, the degree of freedom for which the spring behavior is being defined.2.For SPRING2 elements give the degree of freedom with which thesprings are associated at their second nodes.If the ORIENTATION parameter is included on the *SPRING option when defining spring elements or on the *JOINT option when defining joint elements, the degrees of freedom specified here are in the local system defined by the *ORIENTATION option referenced.Second line:1.Real spring stiffness (force per relative displacement).2.Frequency (in cycles per time). Applicable only for *STEADY STATEDYNAMICS, DIRECT; *STEADY STATE DYNAMICS, SUBSPACE PROJECTION; and *STEADY STATE DYNAMICSand *MODAL DYNAMIC analyses that support nondiagonal damping.3.Temperature.4.First field variable.5.Second field variable.6.Etc., up to five field variables.Subsequent lines (only needed if the DEPENDENCIES parameter has a value greater than five):1.Sixth field variable.2.Etc., up to eight field variables per line.Repeat this set of data lines as often as necessary to define the spring stiffness as a function of frequency, temperature, and other predefined field variables.Data lines to define nonlinear spring behavior for SPRING1, SPRING2, or JOINTC elements:First line:1.Degree of freedom with which the springs are associated at theirfirst nodes or, for JOINTC elements, the degree of freedom for which the spring behavior is being defined.2.For SPRING2 elements give the degree of freedom with which thesprings are associated at their second nodes.If the ORIENTATION parameter is included on the *SPRING option when defining spring elements or on the *JOINT option when defining joint elements, the degrees of freedom specified here are in the local system defined by the *ORIENTATION option referenced.Second line:1.Force.2.Relative displacement.3.Temperature.4.First field variable.5.Second field variable.6.Etc., up to five field variables.Subsequent lines (only needed if the DEPENDENCIES parameter has a value greater than five):1.Sixth field variable.2.Etc., up to eight field variables per line.Repeat this set of data lines as often as necessary to define the spring stiffness as a function of temperature and other predefined field variables.Data lines to define linear spring behavior for SPRINGA elements with COMPLEX STIFFNESS:First line:1.Enter a blank line.Second line:1.Real spring stiffness (force per relative displacement).2.Structural damping factor.3.Frequency (in cycles per time). Applicable only for *STEADY STATEDYNAMICS, DIRECT; *STEADY STATE DYNAMICS, SUBSPACE PROJECTION; and *STEADY STATE DYNAMICS and *MODAL DYNAMIC analyses that support nondiagonal damping.Repeat this set of data lines as often as necessary to define the spring stiffness and structural damping factor as a function of frequency.Data lines to define linear spring behavior for SPRING1 and SPRING2 elements with COMPLEX STIFFNESS:First line:1.Degree of freedom with which the springs are associated at theirfirst nodes.2.For SPRING2 elements give the degree of freedom with which thesprings are associated at their second nodes.If the ORIENTATION parameter is included on the *SPRING option when defining spring elements, the degrees of freedom specified here are in the local system defined by the *ORIENTATION option referenced.Second line:1.Real spring stiffness (force per relative displacement).2.Structural damping factor.3.Frequency (in cycles per time). Applicable only for *STEADY STATEDYNAMICS, DIRECT; *STEADY STATE DYNAMICS, SUBSPACE PROJECTION; and *STEADY STATE DYNAMICS and *MODAL DYNAMIC analyses that support nondiagonal damping.Repeat this set of data lines as often as necessary to define the spring stiffness and the structural damping factor as a function of frequency.（注：可编辑下载，若有不当之处，请指正，谢谢!）。

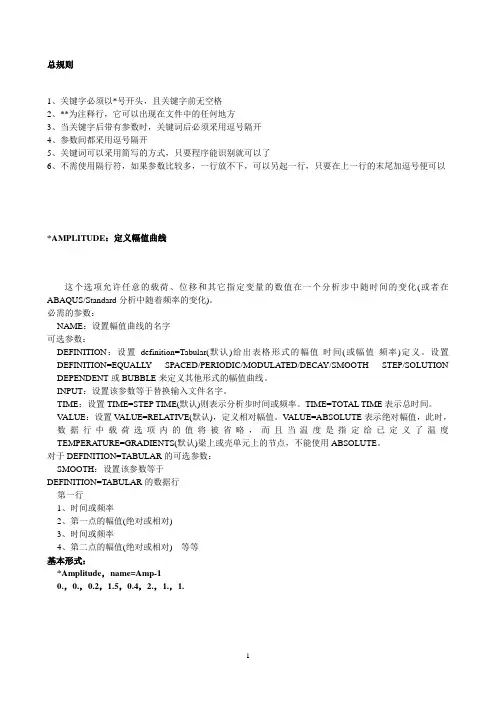

总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。

必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。

设置DEFINITION=EQUALL Y SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。

INPUT：设置该参数等于替换输入文件名字。

TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。

TIME=TOTAL TIME表示总时间。

V ALUE：设置V ALUE=RELATIVE(默认)，定义相对幅值。

V ALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERA TURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。

对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

ABAQUS 关键字详解2010-06-03 19:47:14 作者：huright*Boundary：指定边界条件(用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

可选参数：amplitude：该参数仅在一些预设的变量有非零大小时使用。

设置该参数等于amplitude曲线名。

如果在standard中忽略该参数，则是线性ramp或是阶越型step。

位移只能是ramp型，而移动速度和转动速度只能是step型。

如果在explicit里忽略该参数，则参考的数量会在step开始时立刻应用，并保持常数。

在standard动态或模态分析中，应用与位移或速度的振幅曲线会被自动光滑处理。

而在explicit动态分析中，用户必须请求平滑处理才可以。

load case：该参数只用于standard分析，它只在直接法稳态动力学和屈曲分析中使用，在这两个过程中，该参数可以设置等于1(默认)或2。

如果用于直接法稳态动力学中，load case=1定义边界条件的实部，而load case=2定义了虚部。

如果用于屈曲分析，load case=1为应用载荷定义边界条件，而load case=2用来为屈曲模态定义反对称边界条件op：设置op=mod(默认)更改已存边界条件或为以前未被约束的自由度添加边界条件 op=new则如果所有当前起作用的边界条件都被移除，为了移除边界条件，使用op=new并重新指定素有要被处理的边界条件。

如果在standard的应力/位移分析中边界条件被移除，他们会被与在前一个step中计算产生的反力相等的集中力代替，如果该step是通用非线性分析步，则集中力会根据*step中的amplitude 参数来移除。

因此，默认幅值被使用，而集中力将在该静态分析step结束后被线性减少到零，然后立刻到动态分析。

type：用于应力/位移分析指定数值是位移历程形式、速度历程形式还是加速度历程形式。

在standard中，type=velocity是指定有限转动。

ABAQUS帮助里关键字（keywords）翻译ABAQUS帮助里关键字（keywords）翻译总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在中的任何地方3、当关键字后带有时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以----------------------------------------------------------------------------------------------------------------------------------------- *AMPLITUDE：幅值这个选项允许任意的载荷、和其它指定的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着的变化)。

必需的参数：NAME：幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。

设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTHSTEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。

INPUT：设置该参数等于替换输入文件名字。

TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。

TIME=TOTAL TIME表示总时间。

VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。

VALUE=ABSOLUTE表示绝对幅值，此时，行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳上的，不能使用ABSOLUTE。

对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

總規則1、關鍵字必須以*號開頭，且關鍵字前無空格2、**為注釋行，它可以出現在檔中的任何地方3、當關鍵字後帶有參數時，關鍵字後必須採用逗號隔開4、參數間都採用逗號隔開5、關鍵字可以採用簡寫的方式，只要程式能識別就可以了6、不需使用隔行符，如果參數比較多，一行放不下，可以另起一行，只要在上一行的末尾加逗號便可以*AMPLITUDE：定義幅值曲線這個選項允許任意的載荷、位移和其它指定變數的數值在一個分析步中隨時間的變化(或者在ABAQUS/Standard分析中隨著頻率的變化)。

必需的參數：NAME：設置幅值曲線的名字可選參數：DEFINITION：設置definition=Tabular(預設)給出表格形式的幅值-時間(或幅值-頻率)定義。

設置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE來定義其他形式的幅值曲線。

INPUT：設置該參數等於替換輸入檔案名字。

TIME：設置TIME=STEP TIME(默認)則表示分析步時間或頻率。

TIME=TOTAL TIME表示總時間。

VALUE：設置VALUE=RELATIVE(默認)，定義相對幅值。

VALUE=ABSOLUTE表示絕對幅值，此時，資料行中載荷選項內的值將被省略，而且當溫度是指定給已定義了溫度TEMPERATURE=GRADIENTS(預設)梁上或殼單元上的節點，不能使用ABSOLUTE。

對於DEFINITION=TABULAR的可選參數：SMOOTH：設置該參數等於DEFINITION=TABULAR的數據行第一行1、時間或頻率2、第一點的幅值(絕對或相對)3、時間或頻率4、第二點的幅值(絕對或相對) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：當需要數值積分時定義梁截面*BOND：定義綁定和綁定屬性*BOUNDARY：定義邊界條件用來在節點定義邊界條件或在子模型分析中指定被驅動的節點。

规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。

必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。

设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。

INPUT：设置该参数等于替换输入文件名字。

TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。

TIME=TOTAL TIME表示总时间。

V ALUE：设置V ALUE=RELATIVE(默认)，定义相对幅值。

V ALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。

对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

经验值 1960美味虾36注册日期 2005-4-13 最近登陆 2011-12-22 来自江西－九江状态2009-8-20 16:53 t T#1ABAQUS帮助里关键字（keywords）翻译总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。

必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。

设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。

INPUT：设置该参数等于替换输入文件名字。

TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。

TIME=TOTAL TIME表示总时间。

VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。

VALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。

对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

abaqus关键字的中文说明如对你有帮助，请购买下载打赏，谢谢！(一)总规则1、关键词必须以*符号开头，且关键词前无空格；2、**为解释行，它可以出现在文件中的任何地方；2、当关键词后带有参数时，关键词后必须采用逗号相隔；3、参数间采用都好相隔；4、关键词可以采用简写的方式，只要程序能够识别就可以了；5、没有隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以；(二)建模部分关键词在我的学习过程中，是将ansys的模型倒入abaqus的，最简单的方法就是在ansys中提取单元与节点信息，将提取出来的信息在abaqus中形成有限元模型。

因此首先从节点的关键词来开始吧。

1、*heading描述行这是.inp文件的开头语，相当于你告诉abaqus，我要进行工程建模与分析了。

另起一行可以对模型进行描述，这个描述可有可无，只是为了以后阅读的方便。

abaqus中对每个模块没有清晰的界定，根据关键词的不同来判别进入哪个模块。

而在ansys中对模块要求比较严格，如/prep7为前处理模块，/solu为求解模块,/post26为后处理模块。

2、*node,<input>,<nset=结点集名称>,<system>数据行(a) 通知软件，我要开始建立结点了。

<>的意思是<>中的内容可有可无，这两个也称为node 命令的参数。

(b) <input>: 指出包含结点所在的文件名称，包括文件的扩展名。

当这项参数省略时，程序认为*node下的数据为所需要建立的结点。

(c) <nset=结点集名称>: 熟悉ansys的人应该了解，为了选择的方便对某些合适的点可以采用cm命令建立component(cm,结点集名称,node)，在abaqus中<nset=结点集名称>与此相对应。

(d) <system>: 坐标系标识参数，system=r（缺省）定义坐标系为笛卡尔坐标系，system=c定义坐标系为柱面坐标系，system=s定义坐标系为球面坐标系。

ABAQUS 关键字详解2010-06-03 19:47:14 作者：huright*Boundary：指定边界条件(用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

可选参数：amplitude：该参数仅在一些预设的变量有非零大小时使用。

设置该参数等于amplitude曲线名。

如果在standard中忽略该参数，则是线性ramp或是阶越型step。

位移只能是ramp型，而移动速度和转动速度只能是step型。

如果在explicit里忽略该参数，则参考的数量会在step开始时立刻应用，并保持常数。

在standard动态或模态分析中，应用与位移或速度的振幅曲线会被自动光滑处理。

而在explicit动态分析中，用户必须请求平滑处理才可以。

load case：该参数只用于standard分析，它只在直接法稳态动力学和屈曲分析中使用，在这两个过程中，该参数可以设置等于1(默认)或2。

如果用于直接法稳态动力学中，load case=1定义边界条件的实部，而load case=2定义了虚部。

如果用于屈曲分析，load case=1为应用载荷定义边界条件，而load case=2用来为屈曲模态定义反对称边界条件op：设置op=mod(默认)更改已存边界条件或为以前未被约束的自由度添加边界条件 op=new则如果所有当前起作用的边界条件都被移除，为了移除边界条件，使用op=new并重新指定所有要被处理的边界条件。

如果在standard的应力/位移分析中边界条件被移除，他们会被与在前一个step中计算产生的反力相等的集中力代替，如果该step是通用非线性分析步，则集中力会根据*step中的amplitude 参数来移除。

因此，默认幅值被使用，而集中力将在该静态分析step结束后被线性减少到零，然后立刻到动态分析。

type：用于应力/位移分析指定数值是位移历程形式、速度历程形式还是加速度历程形式。

在standard中，type=velocity是指定有限转动。
