三视图及图形符号的一般表示方法

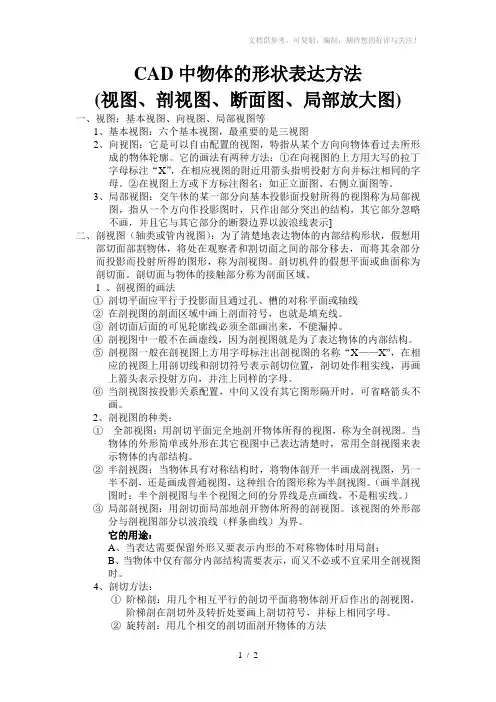

CAD中物体的形状表达方法(视图、剖视图、断面图、局部放大图)一、视图：基本视图、向视图、局部视图等1、基本视图：六个基本视图，最重要的是三视图2、向视图：它是可以自由配置的视图，特指从某个方向向物体看过去所形成的物体轮廓。

它的画法有两种方法：①在向视图的上方用大写的拉丁字母标注“X”，在相应视图的附近用箭头指明投射方向并标注相同的字母。

②在视图上方或下方标注图名：如正立面图、右侧立面图等。

3、局部视图：交午休的某一部分向基本投影面投射所得的视图称为局部视图，指从一个方向作投影图时，只作出部分突出的结构，其它部分忽略不画，并且它与其它部分的断裂边界以波浪线表示]二、剖视图（轴类或管内视图）：为了清楚地表达物体的内部结构形状，假想用部切面部割物体，将处在观察者和割切面之间的部分移去，而将其余部分而投影而投射所得的图形，称为剖视图。

剖切机件的假想平面或曲面称为剖切面。

剖切面与物体的接触部分称为剖面区域。

1 、剖视图的画法①剖切平面应平行于投影面且通过孔、槽的对称平面或轴线②在剖视图的剖面区域中画上剖面符号，也就是填充线。

③剖切面后面的可见轮廓线必须全部画出来，不能漏掉。

④剖视图中一般不在画虚线，因为剖视图就是为了表达物体的内部结构。

⑤剖视图一般在剖视图上方用字母标注出剖视图的名称“X——X”，在相应的视图上用剖切线和剖切符号表示剖切位置，剖切处作粗实线，再画上箭头表示投射方向，并注上同样的字母。

⑥当剖视图按投影关系配置，中间又没有其它图形隔开时，可省略箭头不画。

2、剖视图的种类：①全部视图：用剖切平面完全地剖开物体所得的视图，称为全剖视图。

当物体的外形简单或外形在其它视图中已表达清楚时，常用全剖视图来表示物体的内部结构。

②半剖视图：当物体具有对称结构时，将物体剖开一半画成剖视图，另一半不剖，还是画成普通视图，这种组合的图形称为半剖视图。

（画半剖视图时：半个剖视图与半个视图之间的分界线是点画线，不是粗实线。

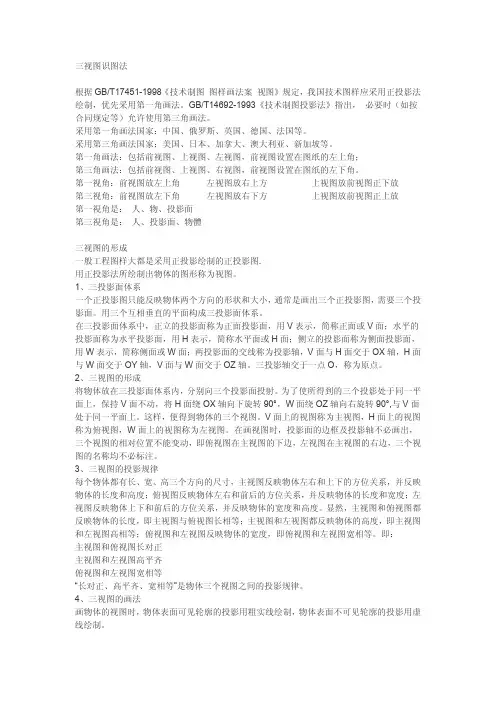

三视图识图法根据GB/T17451-1998《技术制图图样画法案视图》规定，我国技术图样应采用正投影法绘制，优先采用第一角画法。

GB/T14692-1993《技术制图投影法》指出，必要时（如按合同规定等）允许使用第三角画法。

采用第一角画法国家：中国、俄罗斯、英国、德国、法国等。

采用第三角画法国家：美国、日本、加拿大、澳大利亚、新加坡等。

第一角画法：包括前视图、上视图、左视图，前视图设置在图纸的左上角；第三角画法：包括前视图、上视图、右视图，前视图设置在图纸的左下角。

第一视角：前视图放左上角 左视图放右上方 上视图放前视图正下放第三视角：前视图放左下角 左视图放右下方 上视图放前视图正上放第一視角是：人、物、投影面第三視角是：人、投影面、物體三视图的形成一般工程图样大都是采用正投影绘制的正投影图.用正投影法所绘制出物体的图形称为视图。

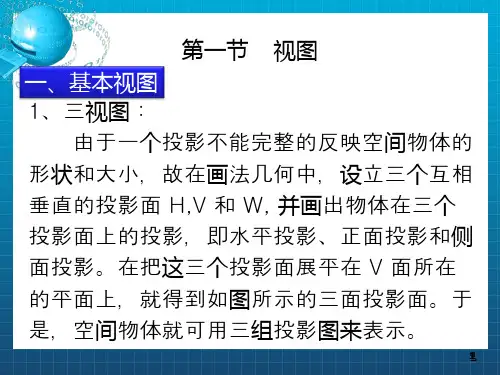

1、三投影面体系一个正投影图只能反映物体两个方向的形状和大小，通常是画出三个正投影图，需要三个投影面。

用三个互相垂直的平面构成三投影面体系。

在三投影面体系中，正立的投影面称为正面投影面，用V表示，简称正面或V面；水平的投影面称为水平投影面，用H表示，简称水平面或H面；侧立的投影面称为侧面投影面，用W表示，简称侧面或W面；两投影面的交线称为投影轴，V面与H面交于OX轴，H面与W面交于OY轴，V面与W面交于OZ轴。

三投影轴交于一点O，称为原点。

2、三视图的形成将物体放在三投影面体系内，分别向三个投影面投射。

为了使所得到的三个投影处于同一平面上，保持V面不动，将H面绕OX轴向下旋转90°，W面绕OZ轴向右旋转90°,与V面处于同一平面上。

这样，便得到物体的三个视图。

V面上的视图称为主视图，H面上的视图称为俯视图，W面上的视图称为左视图。

在画视图时，投影面的边框及投影轴不必画出，三个视图的相对位置不能变动，即俯视图在主视图的下边，左视图在主视图的右边，三个视图的名称均不必标注。

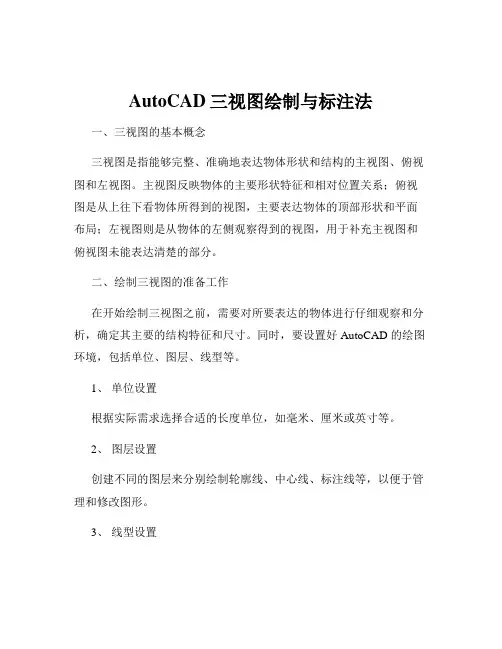

AutoCAD三视图绘制与标注法一、三视图的基本概念三视图是指能够完整、准确地表达物体形状和结构的主视图、俯视图和左视图。

主视图反映物体的主要形状特征和相对位置关系；俯视图是从上往下看物体所得到的视图，主要表达物体的顶部形状和平面布局；左视图则是从物体的左侧观察得到的视图，用于补充主视图和俯视图未能表达清楚的部分。

二、绘制三视图的准备工作在开始绘制三视图之前，需要对所要表达的物体进行仔细观察和分析，确定其主要的结构特征和尺寸。

同时，要设置好 AutoCAD 的绘图环境，包括单位、图层、线型等。

1、单位设置根据实际需求选择合适的长度单位，如毫米、厘米或英寸等。

2、图层设置创建不同的图层来分别绘制轮廓线、中心线、标注线等，以便于管理和修改图形。

3、线型设置选择合适的线型，如实线、虚线、点划线等，以区分不同类型的线条。

三、绘制三视图的步骤1、主视图绘制（1）根据物体的形状和尺寸，在合适的位置绘制主视图的外轮廓。

（2）绘制内部结构的轮廓，如孔、槽等。

（3）添加中心线，以表示物体的对称关系。

2、俯视图绘制（1）根据主视图中物体的长和宽尺寸，在主视图下方绘制俯视图的外轮廓。

（2）绘制俯视图中的内部结构。

（3）注意与主视图的对应关系，保证投影的准确性。

3、左视图绘制（1）根据主视图中物体的高和宽尺寸，在主视图的右侧绘制左视图的外轮廓。

（2）绘制左视图中的内部结构。

（3）同样要注意与主视图和俯视图的投影关系。

四、三视图的标注标注是三视图中非常重要的部分，它能够准确地传达物体的尺寸和几何关系。

1、尺寸标注（1）选择合适的标注工具，如线性标注、直径标注、半径标注等。

（2）标注物体的长、宽、高、直径、半径等尺寸。

（3）标注尺寸时要注意尺寸线的位置和方向，确保清晰、准确。

2、公差标注对于有精度要求的尺寸，需要标注公差。

公差包括尺寸公差和形位公差。

3、表面粗糙度标注表示物体表面的粗糙程度，通常使用特定的符号和数值进行标注。

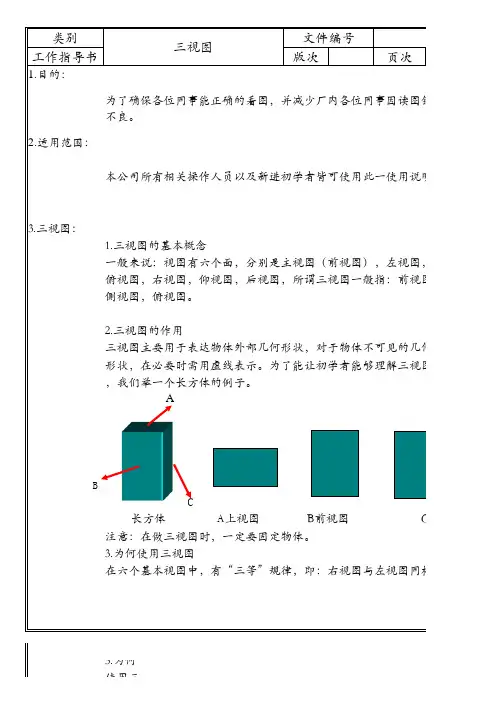

三视图的画法,各种符号的含义三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。

三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图(正视图)——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图(侧视图)——能反映物体的左面形状，还有其它三个视图不是很常用。

三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。

特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

投影规则规则主俯长对正、主左高平齐、俯左宽相等即:of thiourea, and diluted to 100mL and mix. 31.5 trivalent arsenic (As3+) standard liquid weigh accurately arsenic trioxide 0.1320g, plus 100g/L 1mL and a small amount of potassium hydroxide sub-boilingdistilled water dissolve into 100mL the bottle volume. This standard solution contains trivalent arsenic (As3+) 1mg/mL. Water level when using diluted to standard concentration for arsenic trivalent (As3+) 1 μg. Refrigerator use 7 days. 32 glass apparatus 15% nitrate soaked before using 24h. 32.1 atomic fluorescence spectrometer. 32.2, thermostatic water bath. 33 33.1 sample analysis steps deal with the body: learn from crushing 80 mesh sieve-like 2.50g (sample weight according to the content of the sample, as appropriate, increase or decrease) in 25mL graduated test tube. Add hydrochloric acid (1+1) solution 20mL, mixing, or 5.00g weigh fresh sample (sample should be homogenized into) in 25mL scale in a test tube, add 5mL hydrochloric acid and hydrochloric acid (1+1) solution diluted to scales, mixing。
