工程识图之平法标注梁

2. 原位标注
• 原位标注的内容包括：梁支座上部纵筋、梁下部纵筋、附加箍筋 或吊筋。
（-0.010）
此跨梁顶部比楼板 低10mm
此跨梁顶部与楼板 相平
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
集中标注
梁钢筋的标注方法
集中标注
原位标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、箍筋、附加 箍筋或吊筋、集中标注不适合于某跨时标注的数 值。
• 原位标注： • 1、梁支座上、下部纵筋 • 2、吊筋、附加箍筋
广联达软件股份有限公司
5
返回
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部 位时，则将该项数值原位标注，施工中，原位标 注优先于集中标注。
梁平面注写方式
• 集中标注 编号、截面尺寸、 梁顶面标高高差 、梁箍筋、 梁上部通长筋及架立筋配置、侧面纵向钢筋；
• 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； • 当梁箍筋为同一种间距及肢数时，则不需用斜线；

解答：2C18+3C20空3/2支座上部筋分两排放置，上排有三根，其中两根是直径为18的三级钢，位于角部，全跨贯通，另外一根是直径为20的三级钢，在跨中断开；下排是两根直径为20的三级钢，在跨中断开设集中标注为2C188 下部筋2C25 下部筋是两根直径为25的三级钢，全跨贯通设集中标注2C25；2C254C25（-2）下部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在该跨贯通，且不伸入支座设集中标注2C25；2C25 2C25+2C16下部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在该跨贯通设集中标注2C25；2C25 6C25空2/4下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通设集中标注2C25；2C25 6C25空2（-2）/4下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通，端部不伸入支座；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通设集中标注2C25；2C25 2C25+3C22（-3）/5C25下部筋分两排放置，下排是五根直径为25的三级钢，全跨贯通；上排共有五根钢筋，其中两根是直径为25的三级钢，位于角部（边部），该跨贯通，另外三根是直径为22的三级钢，该跨贯通，不伸入支座设集中标注2C25；5C259 附加钢筋在主梁与次梁相交的地方，主梁共附加两根吊筋，直径为18，三级钢总结：集中标注：上部；下部（架立筋）上部角部通长筋+（中部架立筋）原位标准：上排/下排角部+中部（-不伸入支座）以上资料为个人整理，如有错误，请以国家标准图集为准。

选注值
梁顶面标高高差
5
梁的平法识图
16G101-1 P27 6
梁的平法识图
16G101-1 P27
16G101-3 P84
7
梁的平法识图
16G101-1 P27 8
梁的平法识图
16G101-1 P28 9
梁的平法识图
16G101-1 P28 10
梁的平法识图
11
梁的平法识图 16G101-1 P28 12
梁的平法识图
13
梁的平法识图
二、梁的平面注写方法 必注值
梁编号 梁截面尺寸 梁箍筋 梁上部通长筋或架立筋
梁集中标注
梁侧面纵向构造钢筋或受扭钢筋
选注值
梁顶面标高高差
16G101-1 P26-2914梁ຫໍສະໝຸດ 平法识图二、梁的平面注写方法
梁原位标注
梁支座上部纵筋 梁下部纵筋 与集中标注不同的内容 附加箍筋或吊筋
梁的平法识图
1
目录
CONTENTS 1. 梁的平法表示方法
2. 梁的平面注写方法
2
梁的平法识图
一、梁的平法表示方法
16G101-1 P26 3
梁的平法识图
二、梁的平面注写方法
16G101-1 P26 4
梁的平法识图
必注值
梁编号 梁截面尺寸 梁箍筋 梁上部通长筋或架立筋
梁集中标注
梁侧面纵向构造钢筋或受扭钢筋
16G101-1 P29-31
15
梁的平法识图
16G101-1 P29 16
梁的平法识图
16G101-1 P29 17
梁的平法识图
16G101-1 P29
18
梁的平法识图
16G101-1 P29

35
• 梁下部纵筋：
原位标注——梁下部纵筋
• 1． “/”分隔——当下部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
• 2． “+”相联——当同排纵筋有两种直径时，用 加号“+”将两种直径的纵筋相联，注写时角筋写在 前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 625 2（-2）/4，
29
集中标注——通长筋
什么情况下有架立筋？
• 四、梁上部通长筋或架立筋配置(通长筋可为相 同或不同直径采用搭接连接、机械连接或对焊 接连接的钢筋)，该项为必注值。 • 当同排纵筋中既有通长筋又有架立筋时，应用 加号“+”将通长筋和架立筋相联。注写时须将 角部纵筋写在加号的前面，架立筋写在加号后 面的括号内，以示不同直径及与通长筋的区别。 • 当全部采用架立筋时，则将其写入括号内。 有什么不同？
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
20
梁钢筋的标注方法
集中标注
原位标注
21
梁钢筋的标注方法
●集中标注： • • 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数 • 3、梁上下通长筋和架立筋， • 4、梁侧面纵筋：构造腰筋及抗扭腰筋 • 5、梁顶面标高高差（该项为选注）
建筑识图
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识
1、钢筋种类:

梁中常见钢筋的计算方式
上部跨中筋：
计算公式： 上部跨中筋单长=净跨长度+锚固长度 锚固长度按照受拉钢筋抗震锚固长度表中取值。
梁中常见钢筋的计算方式
腰筋：
计算公式： 构造钢筋单长=净跨长度+锚固长度（20*d） 抗扭钢筋单长=净跨长度+锚固长度（40*d）
梁中常见钢筋的计算方式
拉筋：
计算公式： 拉筋长度=梁宽-2*混凝土保护层 厚度+2*10*d 当梁宽≤350mm时，拉筋直径为 6mm；梁宽＞350mm时，拉筋直径 为8mm。拉筋间距为非加密区箍筋 间距的2倍。当设有多排拉筋时，上 下两排拉筋竖向错开布置。（如设 计图纸中对拉筋有明确要求，则以 图纸为准）
三、影响梁钢筋计算的因素
影响梁钢筋计算的因素
1、结构设计的抗震等级，直接影响梁箍筋的加密区范围。 2、梁钢筋保护层的厚度。 3、结构使用的混凝土标号，直接影响梁钢筋的锚固长度。
四、梁中常见钢筋的计算方式
梁中常见钢筋的计算方式
梁中常见的钢筋形式：
梁中常见钢筋的计算方式
上部贯通筋：
计算公式： 上部贯通筋单长=各跨长之和-左支座-右支座+锚固长度 端支座锚固长度取值： 1.纵向受拉钢筋抗震锚固长度LaE 2.支座宽度-混凝土保护层厚度+15*d
谢谢！
梁平法标注基础介绍中铁四局集团厦门市轨道交通2号线3标一工区制图规则标准化结构设计图纸数字化符号化结构构造标准化构造详图形象化直观化施工易懂易操作分结构层设计的图纸与水平逐层施工的顺序完全一致施工识图记忆查找均方便施工工程师对结构易形成整体概念监理方便可以实现高效率地对所有构件逐一进行全面质量检查梁的平法标注基本制图规则梁的平面标注包括集中标注和原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值

+ 当在梁上集中标注的内容不适用于某跨或某 悬挑部分时，将其不同数值原位标注在该跨 或该悬挑部位称为原位标注。
+ 一般需要原位标注的是 + 1）梁尺寸 + 2）梁箍筋 + 3）梁支座上部纵筋 + 4）梁下部纵筋 + 5）梁侧面构造钢筋或抗扭钢筋 + 6）梁标高 + 7）附加箍筋或吊筋
φ8@100（2）
• 例：2 25+ 2 22 表示上部只有一排钢筋， 角部2 25，中间2 22，见图（b）
+ ③当梁下部纵筋不全部伸入支座时，将梁支 座下部纵筋减少的数量写在括号内。
+ 例：6 20 2（-2）/4 表示下部一共两排钢 筋，最下排4 20直接伸进支座，其上一排 2 20不伸入支座，见图（c）。
+ ④当已按规定注写了梁上部和下部均为 通长的纵筋值时，则不需在梁下部重复 做原位标注。
+ 平面注写包括集中标注和原位标注两部分 内容。
+ 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
+ 1）梁编号 + 2）梁截面尺寸b×h(宽×高) + 3）梁箍筋 + 4）梁上部通长筋或架立筋 + 5）梁侧面纵向构造钢筋或受扭钢筋 + 6）梁顶面标高高差 (选注值)
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
）
A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端
部高250
B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端
部高250
C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端

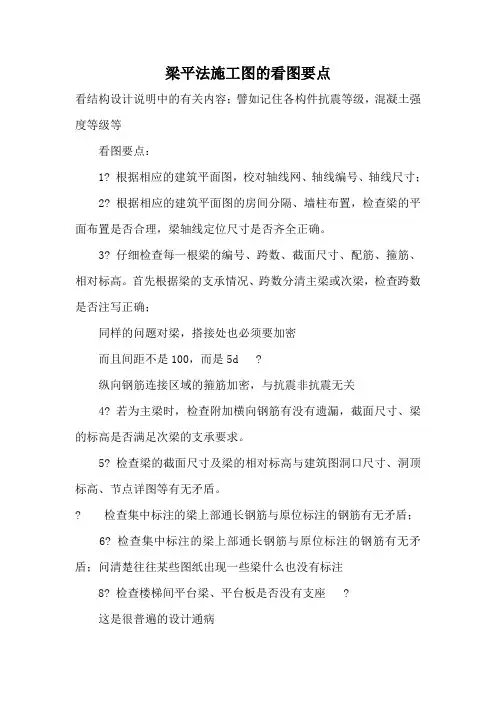

梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1? 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2? 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。

3? 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。

首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d ?纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4? 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。

5? 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。

? 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；6? 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注8? 检查楼梯间平台梁、平台板是否没有支座?这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上?在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9? 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等? 10? 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11? 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考? ?12? 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。

超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。

《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。

梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。

当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。

梁集中标注时,有五项必注值和一项选注值梁顶面标高
必注值有：1梁编号 2梁截面尺寸 3梁箍筋 4梁上部通长筋或架立筋的配置 5梁侧面纵向构造钢筋或受扭钢筋配置
3 梁箍筋
4 梁上部通长筋 或架立筋的配置
1 梁编号
2 梁截面尺寸
5 梁侧面纵向构 造钢筋或受扭钢 筋配置
1、梁编号由梁类型代号、序号、跨数以及有无悬挑梁代号几项组成.
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
代号 LB WB YXB XB
序号 XX XX XX XX
有梁楼盖板板块编号
板带类型 柱上板带 跨中板带
代号 ZSB KZB
序号 XX XX
跨数及有无悬挑 XX\XXA\XXB XX\XXA\XXB
无梁楼盖板板块编号
2、板厚 板厚注写为h=xxx为垂直于板面的厚度；当悬挑板的端部改变截 面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx；当 设计已在图注中统一注明板厚时,这一项可不注
C1
如上图中：300×750 Y500×250 表示梁截面尺寸为300×750 腋长为500,腋高为250
3、梁箍筋
包括钢筋级别、直径、加密区与非加密区间距及肢数. 例如：φ10100/2002 表示箍筋是直径为10mm的一级钢筋 加密区间距为100mm,非加密区间距为200mm,均为双肢箍；
φ101004/2002表示箍筋是直径为10mm的一级钢筋加密区间 距为100mm,为四肢箍,非加密区间距为200mm,为双肢箍；
2号框架梁,有两跨,一端悬挑,梁 截面尺寸为300×650；箍筋配 置为：直径为8mm的一级钢筋, 加密区间距为100mm,非加密区 间距为200mm,均为双肢箍,2根 直径25的二级钢筋作为架立筋； 构造钢筋为4根直径10mm的一 级钢筋；梁顶面标高高差为0.100m.

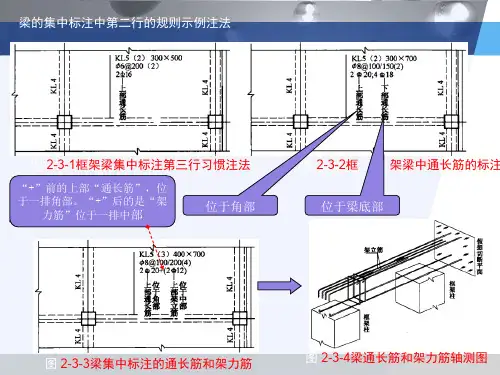

梁的集中标注中第二行的规则示例注法
图 2-3-1框架梁集中标注第三行习惯注法
“+”前的上部“通长筋”，位 于一排角部。“+”后的是“架
力筋”位于一排中部
位于角部
图 2-3-2框 架梁中通长筋的标注 位于梁底部
图 2-3-3梁集中标注的通长筋和架力筋
图 2-3-4梁通长筋和架力筋轴测图
图 2-3-5梁的上下部通长筋的注法
下排筋 5Φ25，通长布置。
•8
具体实例
梁 五、 标注示例：
KL7（3）300×700 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100）
4Φ25
6Φ25 4/2
6Φ25 4/2
4Φ25
□———————————□———————□———————————□
4Φ25
2Φ25
4Φ25
300×700
箍筋
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)
表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢 箍。
N4φ10
KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
N4Φ18
表示梁腰中抗扭钢筋。 // 两侧共4根，每侧2根Φ18。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
•9
表示只有一排主筋，4Φ25 全部伸入支座内。

混凝土平法规则
梁平面注写方式
集中注写
混凝土平法规则
集中标注
原位标注
梁平面注写方式
（1）集中标注
混凝土平法规则
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
梁平面注写方式
混凝土平法规则
5）梁侧面纵向构造钢筋或受扭钢筋
侧向构造钢筋就是腰筋，当梁的有效高 度大于450mm时设置，腰筋布置在梁 的截面高度中间区域，两边对称布置；
受扭钢筋包括纵筋和箍筋，受扭纵筋 要求沿梁的截面四个边均匀布置，因此 当存在扭矩时梁的截面高度中间区域需 要布置纵筋，布置抗扭纵筋以后就不再 需要布置侧向构造钢筋。
上部通长筋 在角部
混凝土平法规则
上部非通长筋
架立筋 在中间
③ 既有通长筋又有架立筋，表达为 通长筋+（架立筋）
例： 2 25+（2φ12）
混凝土平法规则
2φ20+（ 2φ12） 2φ20表示上部3跨通长筋为2根直径20mm的
HRB335钢筋，在角部 （2φ12） 表示上部3跨中间位置架立筋2根直径
12mm的HPB300钢筋
上部通长 纵筋
混凝土平法规则
下部纵筋 钢筋一般通长
④上、下均有通长钢筋，表达为 “上部通长筋；下部通长筋”
例： 2 22；4 20
混凝土平法规则
2φ20；4φ18 2φ20 上部两跨通长筋均为2根直径20mm的
HRB335钢筋 4φ18 下部两跨通长筋均为4根直径18mm的
混凝土平法规则

钢筋混凝土构件平法识图
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注

工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。

一、有梁楼盖板（一）、概念。

以粱为支座的楼面和屋面板。

如图：（二）、标注。

有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。

板平面注写主要包括板块集中标注和板支座原位标注。

1、板块集中标注A、标注内容。

包括板代号序号、板厚、上下部贯通纵筋等信息。

B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。

①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。

②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。

（4）、板贯通纵筋。

①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。

④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。

通长筋：梁一般都不是单跨梁，通长筋一直穿过多跨，中间接头需 要绑扎或者机械连接，或者是焊接（要求直径不变）。通长筋是梁 最主要的受力构件； 架立筋：架立筋用于架立箍筋。在计算钢筋时，架立筋不考虑其受 力，仅为满足箍筋肢数需要。
12
精选版课件ppt
4、梁上部通长筋或架立筋的配置
当同排纵筋中既有通长筋又有架立筋时，应用“＋”连接，通长筋 写在前面，架立筋写在后面并用括号括起来。 例：2φ22+（4φ12） 表示梁上部配筋有6根，其中2Φ22为通长筋， 4φ12为架立筋 当梁上下部纵筋全跨相同时，用“；”隔开
C1
如上图中：300×750 Y500×250 表示梁截面尺寸为300×750
9
精选版课件ppt
腋长为500，腋高为250
3、梁箍筋
包括钢筋级别、直径、加密区与非加密区间距及肢数。 例如：φ10@100/200（2） 表示箍筋是直径为10mm的一级钢筋 加密区间距为100mm，非加密区间距为200mm，均为双肢箍；
34
精选版课件ppt
例1 标注 ：LB5 h=110 B:Xφ12@120;Yφ10@110
表示：5号楼面板板厚110mm，板下部配贯通纵筋X向为 φ12@120，Y向为φ10@110；板上部未配置贯通纵筋 例2 标注：YXB2 h=150/100
B:Xc&Ycφ8@200 表示 2号延伸悬挑板，板根部厚为150mm，端部厚 100mm，板下部配置构造钢筋双向均为φ8@200
14
精选版课件ppt
梁原位标注 时主要有三方面内容：
1、梁支座上部纵筋（该部位包括通长筋在内的所有纵筋） 2、梁下部纵筋 3、附加箍筋或吊筋
1、 梁支座上部钢筋
