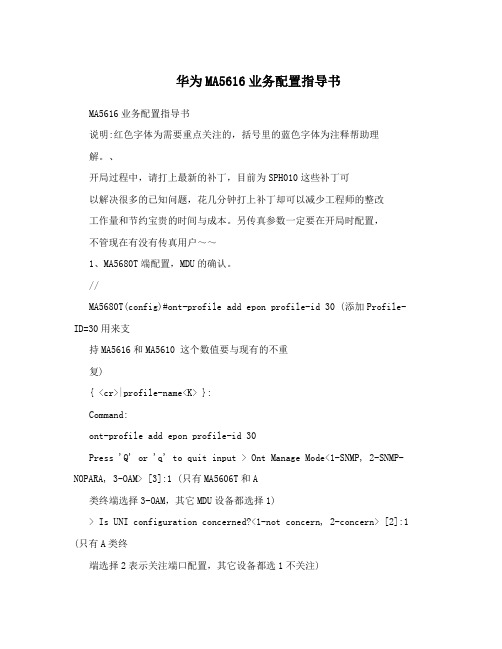

华为MA5616业务配置指导书MA5616业务配置指导书说明:红色字体为需要重点关注的，括号里的蓝色字体为注释帮助理解。
、开局过程中，请打上最新的补丁，目前为SPH010这些补丁可以解决很多的已知问题，花几分钟打上补丁却可以减少工程师的整改工作量和节约宝贵的时间与成本。
另传真参数一定要在开局时配置，不管现在有没有传真用户～～1、MA5680T端配置，MDU的确认。
//MA5680T(config)#ont-profile add epon profile-id 30 (添加Profile-ID=30用来支持MA5616和MA5610 这个数值要与现有的不重复){ <cr>|profile-name<K> }:Command:ont-profile add epon profile-id 30Press 'Q' or 'q' to quit input > Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:1 (只有MA5606T和A类终端选择3-OAM，其它MDU设备都选择1)> Is UNI configuration concerned?<1-not concern, 2-concern> [2]:1 (只有A类终端选择2表示关注端口配置，其它设备都选1不关注)Adding an ONT profile succeededProfile-ID : 30Profile-Name : ont-profile_30MA5680T(config)# interface epon 0/15 (进入EPON单板配置模式，设备接到哪一块PON板，就进入哪块PON板)MA5680T(config-if-epon-0/15)# port 0 ont-auto-find enable (打开端口自动发现功能，如果以前已经打开了，可以省略该步骤的操作)MA5680T(config-if-epon-0/15)# ! EVENT WARNING 2008-04-11 18:06:41 ALARM NAME :ONU in Auto-find state alarmPARAMETERS :FrameID: 0, SlotID: 15, PortID: 0, MAC: 0018-8256-3E47, Password: -! EVENT WARNING 2008-04-18 10:33:18 ALARM NAME :ONU in Auto-find state alarmPARAMETERS :FrameID: 0, SlotID: 15，PortID: 0, MAC: 0018-8256-3E46, Password: -(0018-8256-3E46为ONU自动上报的设备MAC)MA5680T(config-if-epon-0/15)# ont confirm{ portid<U><0,3> }:0 (设备在哪一个PON口下，就填哪个PON口){ ontid<K>|all<K> }:ontid { ontid<U><0,63> }:1 (ONTID不能与现有的ONTID 重复) { password-auth<K>|mac-auth<K> }:mac-auth { mac<S><14,14> }: 0018-8256-3E47 (自动发现的MAC地址) { profile-id<K>|profile-name<K> }:profile-idid<U><1,128> }:30 (前面配置的ONT模板号) { profile-{ <cr>|multicast-mode<K>|multicast-fast-leave<K>|description<K>|fec<K>|dba-profile<K>|encrypt<K>|cir<K> }:(使用profile-id=30确认MAC=0018-8256-3E47的MA5616默认绑定DBA模板9，保证10M，最大15M。
![[复习]F822配置脚本（2）](https://img.taocdn.com/s1/m/d3e2d811eef9aef8941ea76e58fafab069dc44bd.png)
F822配置脚本 (2)新OLT 上做一、OLT上的配置（我是按照9806H一样配置的，包括注册，下发网管地址，没有用到下面的配置）1、在Pon模式下，创建一个新的onu-type， ZTE-F822。
ZXAN(config-pon)#onu-type epon ZTE-F822 description24Fe,2Pots创建完后，可以在show onu-type中看到新创建的Onu类型。
2、给该Onu类型创建24个以太网口。
ZXAN(config-pon)#onu-if ZTE-F822 eth_0/1-243、配置此ONU类型模板的自动下发属性为不自动下发（模板如此配置表示对此类onu均执行此类操作，具体使用根据用户需求对单个ONU或某类ONU配置数据是否自动下发。
）ZXAN(config-pon)#auto-dispatch-set ZTE-F822 disable4、在olt接口模式下，增加属于该类型的Onu。
ZXAN(config-if)#onu 10 type ZTE-F822 mac 00d0.d09a.5768其他的配置，就没有什么区别了。
旧OLT上不需要上面四步5、配置ONU的带宽show onu unauthentication epon-olt_1/2/1show onu authentication epon-olt_1/2/1interface epon-olt_1/2/1onu 4 type ZTE-F822 macexitinterface epon-onu_1/2/1:4authentication （admin) enable C300上用admin，C220上用authenticationbandwidth (sla) upstream fixed 0 fixedpkt 64 assured 20000 maximum 50000 priority 0 C300上用sla，C220上用bandwidthbandwidth downstream maximum 100000switchport mode hybridswitchport vlan 2020 tagswitchport vlan 3004 tagexitpon-onu-mng epon-onu_1/2/1:4mgmt-ip 135.21.153.100 255.255.255.0 vlan 2020 priority 1 route 135.0.0.0 255.0.0.0 135.21.153.1 status enableexitexit--------------------------------------------------------telnet 135.21.153.100二、F822的宽带数据配置1.4.7 telnet到F822，完成所有宽窄带数据的配置hostname QJ-MeiDiHuaFu-2#2#1-F822ZXAN(config)# interface gei_0/3/1 0/3/1是ONU的上行端口，插光纤的地方ZXAN(config-if)#switch mode trunkZXAN(config-if)#switch vlan 3004 tagswitch vlan 74-97 tagswitch vlan 3145 tag2-25是宽带的内层VLAN（有的是16个端口，有的是24个端口吧，但是我基本上遇到的是16端口，创建vlan的命令举例：vlan X 如：vlan 3004,）ZXAN(config)#interface fei_0/2/1ZXAN(config-if)#switchport vlan 2 untagZXAN(config-if)#switchport default vlan 2ZXAN(config)#interface fei_0/2/2ZXAN(config-if)#switchport default vlan 3ZXAN(config-if)# switchport vlan 3 untag。

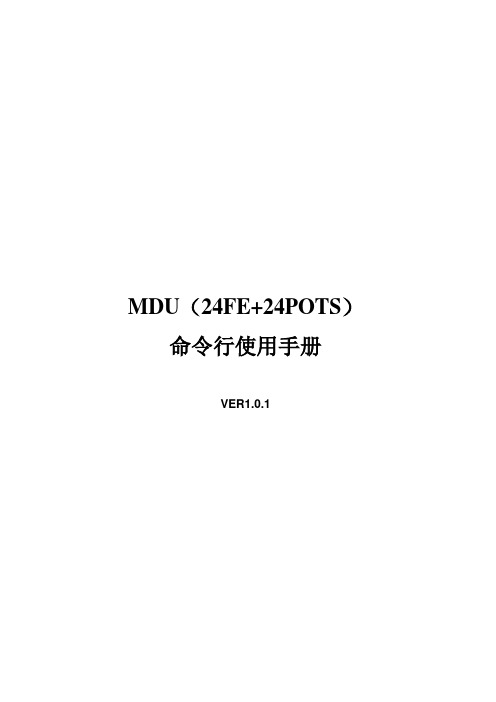

MDU（24FE+24POTS）命令行使用手册VER1.0.1手册说明《MDU（24FE+24POTS）命令行使用手册》包含语音和数据两大部分，各部分具体内容目录一．语音部分 (1)1.命令行界面简介 (1)1.1进入命令行 (1)1.2命令行提示符 (1)1.3命令分类与命令格式 (1)1.4辅助功能 (2)2.命令使用详解 (4)2.1压缩芯片设置命令集 (4)2.2网络参数设置命令集 (9)2.3协议相关参数设置命令集 (11)2.4系统参数设置及系统工具命令集 (14)2.5CLI注销命令 (18)2.6系统重启命令 (18)2.7参数显示命令 (18)2.8参数生效命令 (19)二．数据部分 (20)3.访问MDU (21)3.1通过C ONSOLE 口搭建配置环境 (21)4.命令行接口 (23)4.1命令行接口 (23)4.2命令行接口模式 (23)4.3命令行特性 (23)5.端口配置 (28)5.1端口配置 (28)5.2端口配置举例 (37)6.VLAN 配置 (38)6.1VLAN配置 (38)6.2VLAN显示及调试 (39)7.MAC地址配置 (40)7.1MAC地址表管理简介 (40)7.2配置MAC地址老化时间 (40)7.3MAC地址的显示 (41)8.端口镜像配置 (42)8.1镜像规则分类 (42)8.2配置端口镜像 (42)9.组播配置 (44)9.1IGMP S NOOPING 和可控组播配置 (44)9.2IGMP S NOOPING配置举例 (48)10.访问控制列表（ACL）配置 (50)10.1访问控制列表（ACL）概述 (50)10.2访问控制列表（ACL）配置 (50)10.3访问控制列表（ACL）配置举例 (53)11.VLAN翻译/QINQ配置 (55)11.1VLAN翻译/Q IN Q全局配置 (55)11.2VLAN翻译/Q IN Q端口配置 (55)11.3VLAN翻译/Q IN Q配置举例 (56)12.QOS配置 (57)12.1队列调度模式的配置 (57)12.2队列映射的配置 (57)13.STP配置 (59)13.1STP简介 (59)13.2缺省STP配置 (60)13.3STP配置 (61)13.4查看STP状态 (67)14.系统配置 (68)一．语音部分内容简介本部分各章节包括以下内容：●命令行接口简介。
![交换机配置脚本[终稿]](https://img.taocdn.com/s1/m/5eb37bce7e192279168884868762caaedd33baee.png)
烽火网络二层交换机配置模板模板说明：假设需配置一台小区汇聚交换机，其中交换机管理vlan 定义为100，上网vlan615，IPTV直播业务vlan2104，ip电话业务vlan2103，上联口为25-26口（透传所有VLAN），1-4口直接连接IPTV 用户机顶盒添加到vlan2104中设置为untag模式，5-12口连接下级交换机（透传所有vlan），13-24口直连IP电话用户添加vlan2103中设置为untag模式。
admin ------------------------------------------交换机用户名12345-------------------------------------------交换机密码Config-------------------------------------------进入全局配置模式hostname YQYD ---------------------------对交换机命名YQYDint vlan 100------------------------------------创建vlan100（进入VLAN配置模式）网管配置mem 25-26 t----------------------------------将上联口加入vlan100模式为透传模式（网管配置）q-------------------------------------------------退出VLAN配置模式system --------------------------------------进入系统配置模式anti-attack dis-----------------------------关闭防攻击功能(iptv相关配置)ip add 192.168.11.11 255.255.255.0—配置交换机IP地址（网管配置）man vlan 100---------------------------------指定交换机管理vlan（网管配置) q-------------------------------------------------退出系统配置模式igmp-snooping------------------------------进入组播监听模式igmp-snooping en--------------------------开启组播监听igmp-snooping f en---------------------开启组播快速转发quit--------------------------------------------退出组播监听模式port 1-26 packet-limit dlf 0 ------------关闭1-26口DLF包限制port 1-26 packet-limit br 0-------------关闭1-26口广播包限制port 1-26 packet-limit multicast 0---关闭1-26口组播包限制port 1-26 flow-ctrl dis-------------------关闭1-26口流量控制int eth 25-----------------------------------进入２５号端口loop-check dis----------------------------关闭此端口的环回检测功能（上联口需配）q---------------------------------------------退出端口模式int vlan 2104------------------------------创建VLAN2104（进入VLAN配置模式）mem 1-4 untag---------------------------将1-4加入2104接口模式为用户模式mem 5-12,25-26 tag---------------------将5-12和25-26加入到2104并设为透传模式q---------------------------------------------退出VLAN配置模式port 1-4 pvid 2104 ---------------------将1-4口pvid值设为2104 （config 模式）int vlan 2103-----------------------------创建VLAN2103（进入VLAN配置模式）mem 5-12,25-26 tag -------------------将5-12和25-26加入到2103并设为透传模式mem 13-24 untag-----------------------将13-24口加入到2103接口模式为用户模式（untag）q--------------------------------------------退出VLAN配置模式port 13-24 pvid 2103 ------------------将13-24口pvid值设为2103 （config 模式）int vlan 615------------------------------创建VLAN615（进入VLAN配置模式）mem 5-12,25-26 tag -------------------将5-12和25-26加入到615并设为透传模式q--------------------------------------------退出VLAN配置模式q--------------------------------------------退出全局配置模式wri file------------------------------------保存配置（#号模式）y注意：其他业务无须进行此项配置。
中兴MDU F８２２简单配置1、默认用户名和密码：adminadmin2、进入特权模式命令：enable 密码:admin3、进入要配置的交换端口：config interface fei_0/2例：用户所在交换端口号为4：config interface fei_0/2/4用户所在交换端口为6：config interface fei_0/2/6注意红色标柱部分，其它端口以此类推。
进入端口配置模式后的提示符：ZXAN(config-if)#通过运行show run 命令查出要配置端口的vlan untag例如：为配置2号端口在运行show run找出了fei_0/2/2 端口的vlan 号为1251 。
在运行如下命令：switchport default vlan <Vlan 号>例如：命令执行回车即可。
4、确认是否配置成功：方法一：运行show run 命令。
如多出这么一条语句。
检查default vlan 数字是否与前面查到的vlan号一致，一致的话才能正常连通网络，不一致的网络不会通。
方法二：运行show interface fei_0/2/2 命令图中PVID 参数因与上面查到的vlan 号一致。
这个命令是查看端口运行状态，平时用得比较多：AdminStatus参数：管理员是否禁用该端口LinkStatus 参数：如果该端口插有网线且网通正常的话，后面的数值应为“UP”；如果没插网线或网线连接不正常的话，后面的数值应为“down”。
5、配置完毕后，运行“end ”或“exit ”命令结束端口配置模式。
6、运行“write”命令保存配置即可。
网预导书级： 内部公开资料编码 使用对象 编写部门 华为工程师 合作方工程师 国内接入网技术支持部产品名称 产品版本 资料版本 V1.0MDU网管快速预部署功能使用指导书v1.0华 为 技 术 有 限 公 司版权所有 侵权必究华为机密，未经许可不得扩散网预导书级： 内部公开目录第一章 背景与原理介绍...............................................................................................................1 1 背景介绍 ..............................................................................................................................1 2 原理介绍 ..............................................................................................................................1 3 命令行开局和网管开局的比较...........................................................................................2 第二章 MDU 快速部署使用指导.................................................................................................3 1 MDU 快速部署流程 ............................................................................................................3 2 预部署具体步骤...................................................................................................................3 2.1 数据规划 ..........................................................................................................................4 2.2 批量离线部署...................................................................................................................4 2.2.1 制作预部署配置表单...................................................................................................4 2.2.2 制作脚本配置表单.......................................................................................................5 2.2.3 制作业务数据脚本文件...............................................................................................5 2.2.4 导入预部署配置表单...................................................................................................6 2.2.5 导入业务配置表单.......................................................................................................9 2.3 安装 MDU 并反馈 MAC 信息.........................................................................................9 2.4 绑定 MAC 地址................................................................................................................9 2.5 OLT 下发 MDU 的带内管理地址 .................................................................................10 2.6 网管下发 MDU 的业务数据..........................................................................................11 第三章 工具简易安装方法.........................................................................................................13 1 对部署工具的安装要求.....................................................................................................13 2 工具安装步骤.....................................................................................................................13 3 工具启动 ............................................................................................................................13 4 工具常见问题规避.............................................................................................................13 第四章 FAQ-常见问题处理 .......................................................................................................15 1 预部署功能必需要那些进程支持.....................................................................................15 2 设备上电后，预部署网元不上线.....................................................................................15 3 增加配置脚本时提示“查询文件目录出错”.................................................................15 4 导入业务数据表单时失败如何处理.................................................................................15华为机密，未经许可不得扩散网预导书级： 内部公开第一章背景与原理介绍1背景介绍随着 FTTx 的发展，小规格设备（如 ONT，MDU）的引入将接入点近一步向用户延伸， 改变了在 CO 中心局进行设备部署，近端管理的现状；在 FTTB 应用场景中 OLT 只负责 MDU 维护通道的建立， MDU 设备的基础配置数据 （如系统参数模板， 流量模板， MGC 模板， VLAN 等）必须等 MDU 认证通过才能通过 SNMP 或 telnet 方式去配置。
一、EPON技术介绍 (2)二、硬件介绍 (3)1MA5680T业务框外观如所示 (3)2MA5606T的外观与尺寸 (6)3MA5620E的外观与尺寸 (7)4MA5616的外观与尺寸 (8)二、业务配置过程 (9)1组网图 (9)2业务配置流程 (10)3系统数据配置 (11)（1）配置能力集模板并确认 (11)（2）配置MA5680T的带内网管数据 (14)（3）配置针对MA5620E的业务数据 (16)（4）配置针对MA5606T的业务数据 (17)（5）配置针对MA5616的业务数据 (17)（6）实际脚本配置： (18)三、工程注意点 (19)一、EPON技术介绍EPON（Ethernet Passive Optical Network）作为多种PON（Passive Optical Network）技术之一，由IEEE制定和标准化，正在成为下一代光接入网的重要支撑技术。
EPON协议基于以太网基本MAC协议扩展，容易与其他以太网接口或设备进行集成或互连，有利于降低接入系统和网络的成本。
EPON网络使用单根光纤两种波长传输双向1.25Gbit/s的数字信号，上行方向采用1310nm波长窗口，下行方向采用1490nm波长窗口。
EPON网络由OLT（Optical Line Terminal）和ONU（Optical Network Unit）组成，物理拓扑是点到多点的树形网络，逻辑拓扑是OLT 到各个ONU的多个点对点链路。
EPON标准是众多TDM-PON标准之一，具有TDM-PON网络的基本特征：树状拓扑网络由OLT、ONU和ODN（Optical Distribution Network）三部分组成，ODN又分为主干光纤、分光器、支路光纤等无源光部件，整体拓扑如图2-1所示：EPON网络物理拓扑图在逻辑拓扑上，EPON协议为OLT到每个ONU建立一条逻辑链路，以太网数据帧的前导字节承载这个逻辑链路标识，即LLID（Logical Link Identity）。
MA5616业务配置指导书说明：红色字体为需要重点关注的，括号里的蓝色字体为注释帮助理解。
、开局过程中，请打上最新的补丁，目前为SPH010这些补丁可以解决很多的已知问题，花几分钟打上补丁却可以减少工程师的整改工作量和节约宝贵的时间与成本。
另传真参数一定要在开局时配置，不管现在有没有传真用户！！1、MA5680T端配置，MDU的确认。
//MA5680T(config)#ont-profile add epon profile-id 30（添加Profile-ID=30用来支持MA5616和MA5610 这个数值要与现有的不重复）{ <cr>|profile-name<K> }: Command: ont-profile add epon profile-id 30 Press 'Q' or 'q' to quit input > Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:1（只有MA5606T和A类终端选择3-OAM，其它MDU设备都选择1）> Is UNI configuration concerned?<1-not concern, 2-concern> [2]:1（只有A类终端选择2表示关注端口配置，其它设备都选1不关注）Adding an ONT profile succeeded Profile-ID : 30 Profile-Name : ont-profile_30MA5680T(config)# interface epon 0/15 （进入EPON单板配置模式，设备接到哪一块PON板，就进入哪块PON板）MA5680T(config-if-epon-0/15)# port 0 ont-auto-find enable （打开端口自动发现功能，如果以前已经打开了，可以省略该步骤的操作）MA5680T(config-if-epon-0/15)# ! EVENT WARNING 2008-04-11 18:06:41 ALARM NAME :ONU in Auto-find state alarm PARAMETERS :FrameID: 0, SlotID: 15, PortID: 0, MAC: 0018-8256-3E47,Password: -! EVENT WARNING 2008-04-18 10:33:18 ALARM NAME :ONU in Auto-find state alarm PARAMETERS :FrameID: 0, SlotID: 15，PortID: 0, MAC: 0018-8256-3E46, Password : -（0018-8256-3E46为ONU自动上报的设备MAC）MA5680T(config-if-epon-0/15)# ont confirm{ portid<U><0,3> }:0 （设备在哪一个PON口下，就填哪个PON口）{ ontid<K>|all<K> }:ontid { ontid<U><0,63> }:1 （ONTID不能与现有的ONTID重复）{ password-auth<K>|mac-auth<K> }:mac-auth { mac<S><14,14> }: 0018-8256-3E47 （自动发现的MAC地址）{ profile-id<K>|profile-name<K> }:profile-id { profile-id<U><1,128> }:30 （前面配置的ONT模板号）{ <cr>|multicast-mode<K>|multicast-fast-leave<K>|description<K>|fec<K>|dba-profile<K>|encrypt<K>|cir<K> }:（使用profile-id=30确认MAC=0018-8256-3E47的MA5616默认绑定DBA模板9，保证10M，最大15M。
说明：一个gemport匹配一个CVLAN，MDU的宽带CVLAN均是101-124，按端口分配；而且语音VLAN和网管VLAN均占用一个gemport，所以一台MDU需要在OLT上建立26个gemport，在同一个PON口下，gemport ID是唯一的。
GEMPORT从129开始计算，第一个给网管VLAN，第二个给语音VLAN，后24个给宽带VLAN，所以按不同MDU gemport计算可按公式，129+n*26+(0到25)，n可以做为ONTID。
场景设置:MA5680T下带MA5620G，ONTID为0；网管VLAN为100，语音VLAN为1000，宽带SVLAN为1421，CVLAN为101-124；MA5680T网管IP地址：192.168.1.1，MA5620G网管IP地址为192.168.1.2；MA5620G语音IP地址：192.168.2.3，PBX语音网关IP地址：192.168.2.1，SIP端口号均为5060；网管gemport id=129，语音gemport id=130，宽带gemport id=131-154宽带用户带宽为上行8M，下行16M；MA5680T：建立ONT模板：MA5680T(config)#ont-profile add gpon profile-id 17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:1> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:3> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-32> [32]: 32> Is UNI configuration concerned<1-not concern, 2-concern> [1]:1> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS,10-VLANID_IPTOS> [1]:1> Number of T-CONTs<1-8> [1]:8> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3MA5680T(config)# ont resume resource resume//进行强制匹配MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#port{ portid<U><0,3> }:0{ range<K>|laser-switch<K>|ont-password-renew<K>|ont-auto-find<K>|fec<K> }:ont-a uto-find{ switch<E><enable,disable> }:enableCommand: port 0 ont-auto-find enable//打开0/1/0 PON口端口自动发现功能MA5680T(config-if-gpon-0/1)#! EVENT WARNING 2009-02-06 18:35:35 ALARM NAME :The Auto-find ONU's password is invalid PARAMETERS :FrameID: 0, SlotID: 1, PortID: 0, SN: 32303131B6072A41, Password(ASCII): FFFFFFFFFFFFFFFFFFFF MA5680T(config-if-gpon-0/1)#! EVENT WARNING 2009-02-06 18:35:35 ALARM NAME :ONU in Auto-find state alarm PARAMETERS :FrameID: 0, SlotID: 1, PortID: 0, SN: 32303131B6072A41, Password: - 如光路没问题，PON口ID为0的端口下带的MDU上电后会自动上报一个SN码，通过此码进行注册。
MA5680T(config-if-gpon-0/1)# ont confirm{ portid<U><0,3> }:0{ all<K>|ontid<K>|password-auth<K>|sn-auth<K> }:sn-auth{ sn<S><13,16> }:32303131B6072A41 （上面上报的SN码）{ password-auth<K>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><1,128> }:17{ <cr>|description<K>|manage-mode<K> }: Command: ont confirm 1 sn-auth 32303131B606ED41 profile-id 17 //针对SN码为32303131B6072A41的MDU，通过ONT能力集模板17来注册MDU正常注册后的MDU可以通过命令来查看是否正常MA5680T(config-if-gpon-0/1)#display ont info 0 all//查看0/1/0下所有ONT注册情况Command: display ont info 0 all ----------------------------------------------------------------------------- F/S/P ONT-ID MAC Control Run Config Match LoopBack Flag State State State State ----------------------------------------------------------------------------- 0/1/0 0 XXXXXXXXXXX active up normal match disable ----------------------------------------------------------------------------- In port 0, the total of ONTs are: 1配置Tcont模板：MA5680T(config)# dba-profile{ add<K>|delete<K>|modify<K> }:add{ profile-id<K>|profile-name<K>|type1<K>|type2<K>|type3<K>|type4<K>|type5<K> }:p rofile-id{ profile-id<U><10,512> }:10{ type1<K>|profile-name<K>|type2<K>|type3<K>|type4<K>|type5<K> }:type2{ assure<K> }:assure{ assure-bandwidth<U><512,1235456> }:24576Command: dba-profile add profile-id 10 type2 assure 24576 //配置宽带上行保证总带宽为24M，按一个用户上行6152K，24个用户，收敛比1：6MA5680T(config)#dba-profile add profile-id 11 type2 assure 2048//配置窄带上行保证带宽为2MMA5680T(config)#dba-profile add profile-id 12 type2 assure 2048//配置网管上行保证带宽为2M网管业务：OLT侧数据：MA5680T(config)#vlan 100 smart //配置网管VLAN 100MA5680T(config)#port vlan 100 0/20 0 //指定0/20/0端口允许VLAN 100上行通过MA5680T(config)#interface vlanif 100MA5680T(config-if-vlanif100)#ip address 192.168.1.1{ ip_addr<I><X.X.X.X>|integer<U><0,32> }:24{ <cr>|sub<K> }://配置网管IP地址MA5680T(config-if-gpon-0/1)#ont ipconfig 0{ ontid<U><0,63> }:0{ dhcp<K>|static<K> }:static{ ip-address<K>|gateway<K>|pri-dns<K>|slave-dns<K> }:ip-address{ ip-address<I><X.X.X.X> }:192.168.1.2{ mask<K> }:mask{ mask(A.B.C.D)<M><X.X.X.X> }:255.255.255.0{ <cr>|gateway<K>|pri-dns<K>|slave-dns<K> }:Command:ont ipconfig 0 0 static ip-address 192.168.1.4 mask 255.255.255.0MA5680T(config-if-gpon-0/1)#The configuration of ONT IP is successful//在MA5680T上远程配置MA5620G的网管IP地址MA5680T(config-if-gpon-0/1)#ont port vlan{ portid<U><0,3> }:0{ ontid<U><0,63> }:0{ iphost<K>|fe<K>|ge<K>|moca<K> }:iphost{ vlanid<U><0,4095> }:100Command:ont port vlan 0 0 iphost 100MA5680T(config-if-gpon-0/1)#Add ports to the VLAN, total: 1, discarded: 0, success: 1, failed: 0//在MA5680T上远程配置MA5620G网管VLAN 100MA5680T(config-if-gpon-0/1)#tcont bind-profile{ portid<U><0,3> }:0{ ontid<U><0,63> }:0{ tcont-list<S><1,13> }:1//id从1开始，0固定为OMCI通道占用{ profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><1,512> }:12Command:tcont bind-profile 0 0 1 profile-id 12MA5680T(config-if-gpon-0/1)#Binding a DBA-profile succeeded//tcont绑定网管业务的DBA模板MA5680T(config-if-gpon-0/1)#gemport add{ portid<U><0,3> }:0{ gemportid<K>|gemport-num<K> }:gemportid{ gemportlist<S><3,159> }:129{ service-type<E><eth,tdm> }:eth{ <cr>|encrypt<K>|cascade<K> }:Command:gemport add 0 gemportid 129 ethMA5680T(config-if-gpon-0/1)#Adding a GEM port succeeded//建立gemportMA5680T(config-if-gpon-0/1)#ont gemport bind{ portid<U><0,3> }:0{ ontid<U><0,63> }:0{ gemport-list<S><3,159> }:129{ tcont-id<U><0,7> }:1{ priority-queue<K>|gemport-car<K>|flow-car<K> }:flow-carCommand:ont gemport bind 0 0 129 1 flow-carMA5680T(config-if-gpon-0/1)#The GEM port(s) bind the T-CONT successfully//配置gemport 129跟tcont id 1绑定，MA5680T(config-if-gpon-0/1)#ont gemport mapping{ portid<U><0,3> }:0{ ontid<U><0,63> }:0{ gemportid<U><128,3999> }:129{ vlan<K>|priority<K>|fe<K>|ge<K>|moca<K>|iphost<K>|e1<K> }:vlan { vlan-id<U><0,4095> }:100{ averband<U><64,1048576>|priority<K>|<cr> }:2048{ maxband<U><64,1048576> }:2048Command:ont gemport mapping 0 0 129 vlan 100 2048 2048MA5680T(config-if-gpon-0/1)#Add the GEM port mapping successfully//匹配id为129的gemport和MDU上行的网管VLAN 100MA5680T(config)#service-port vlan 100{ adsl<K>|shdsl<K>|vdsl<K>|atm<K>|eth<K>|gpon<K>|epon<K> }:gpon{ frameid/slotid/portid<S><1,15> }:0/1/0{ gemport<K> }:gemport{ gemportid<U><128,3999> }:129{ rx-cttr<K>|multi-service<K> }:multi-service{ user-vlan<K>|user-encap<K>|user-8021p<K> }:user-vlan{ untagged<K>|user-vlanid<U><1,4095>|priority-tagged<K>|other-all<K> }:100{ rx-cttr<K> }:rx-cttr 6 tx-cttr 6Command:service-port vlan 100 gpon 0/1/0 gemport 129 multi-service user-vlan 100 rx-cttr 6 tx-cttr 6//通过service port建立一个虚通道，透传MDU的网管VLAN 100，使用的流量模板ID为6（默认不限制）配置完上列数据后，MA5620G的网管数据通过MA5680T已下发完毕，MA5680T的数据和通道已配置完毕，所以MA5680T可以ping通MA5620G的网管地址，并可以远程登陆配置MDU数据。
