水轮机调速系统

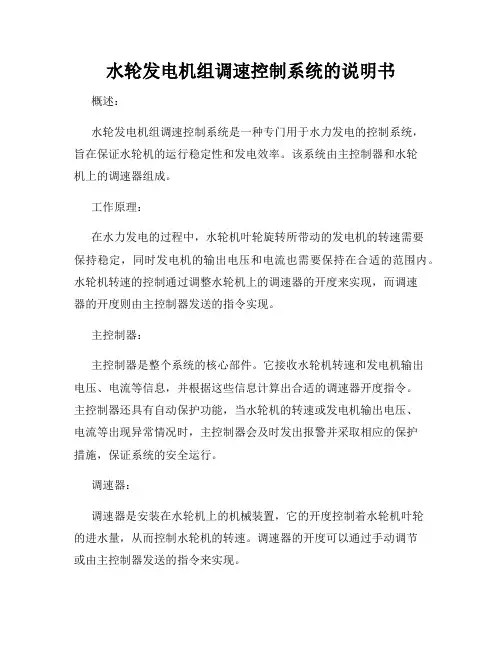

水轮发电机组调速控制系统的说明书概述：水轮发电机组调速控制系统是一种专门用于水力发电的控制系统，旨在保证水轮机的运行稳定性和发电效率。

该系统由主控制器和水轮机上的调速器组成。

工作原理：在水力发电的过程中，水轮机叶轮旋转所带动的发电机的转速需要保持稳定，同时发电机的输出电压和电流也需要保持在合适的范围内。

水轮机转速的控制通过调整水轮机上的调速器的开度来实现，而调速器的开度则由主控制器发送的指令实现。

主控制器：主控制器是整个系统的核心部件。

它接收水轮机转速和发电机输出电压、电流等信息，并根据这些信息计算出合适的调速器开度指令。

主控制器还具有自动保护功能，当水轮机的转速或发电机输出电压、电流等出现异常情况时，主控制器会及时发出报警并采取相应的保护措施，保证系统的安全运行。

调速器：调速器是安装在水轮机上的机械装置，它的开度控制着水轮机叶轮的进水量，从而控制水轮机的转速。

调速器的开度可以通过手动调节或由主控制器发送的指令来实现。

使用方法：在使用水轮发电机组调速控制系统时，首先需要将主控制器和水轮机上的调速器进行连接，并按照说明书进行正确设置。

然后，启动水轮机和发电机，并按照系统要求调整主控制器和调速器的参数。

在系统运行过程中，需要定期检查系统的运行状态和各部件的工作情况，如果发现异常情况需要及时处理。

总结：水轮发电机组调速控制系统是水力发电中必不可少的设备，它可以保障水轮机的运行稳定性和发电效率，同时还具有自动保护功能，提高了系统的安全性。

在使用过程中，需要严格按照说明书进行操作，并定期检查系统的运行状态，以确保系统的正常运行。

水轮机调速器结构及工作原理水轮机调速器是水轮机系统中的重要设备，其主要功能是控制水轮机的转速，以满足不同负载工况下的运行要求。

本文将从结构和工作原理两个方面介绍水轮机调速器的基本知识。

一、水轮机调速器的结构水轮机调速器一般由调速机构、液压控制系统和电气控制系统三部分组成。

1. 调速机构调速机构是水轮机调速器的核心部分，它通过改变水轮机的导叶开度来调节水轮机的转速。

调速机构主要由调节器、传动装置和导叶机构组成。

调节器是水轮机调速器的关键部件，它通过接收输入信号，控制传动装置的运动，从而改变导叶的开度。

常见的调节器有液压调节器和电动调节器两种。

传动装置是将调节器的运动转化为导叶运动的装置，常见的传动装置有丝杠传动和液压传动两种。

导叶机构是通过传动装置将调节器的运动传递给导叶，改变导叶的开度。

导叶机构主要由导叶轴、导叶臂和导叶组成。

2. 液压控制系统液压控制系统是水轮机调速器的控制部分，它通过控制液压元件的工作状态，实现对调速机构的控制。

液压控制系统一般由液压泵站、液压缸和液压阀组成。

液压泵站负责提供液压能源，液压缸负责执行调速机构的运动，液压阀负责控制液压缸的工作状态。

3. 电气控制系统电气控制系统是水轮机调速器的辅助部分，它通过控制电气元件的工作状态，实现对液压控制系统的控制。

电气控制系统一般由控制柜、传感器和执行器组成。

控制柜负责接收输入信号和控制输出信号，传感器负责感知水轮机的运行状态，执行器负责执行控制柜的输出信号。

二、水轮机调速器的工作原理水轮机调速器的工作原理主要是通过调节水轮机的导叶开度来改变水轮机的转速。

当负载增加时，调速器接收到输入信号后，调节器会发出相应的指令，通过传动装置将运动转化为导叶的运动，导叶的开度逐渐增大。

导叶开度增大会减小水轮机叶片与水流的夹角，使水轮机的输出功率增加，从而使转速稳定在设定值附近。

当负载减小时，调速器接收到输入信号后，调节器会发出相应的指令，通过传动装置将运动转化为导叶的运动，导叶的开度逐渐减小。

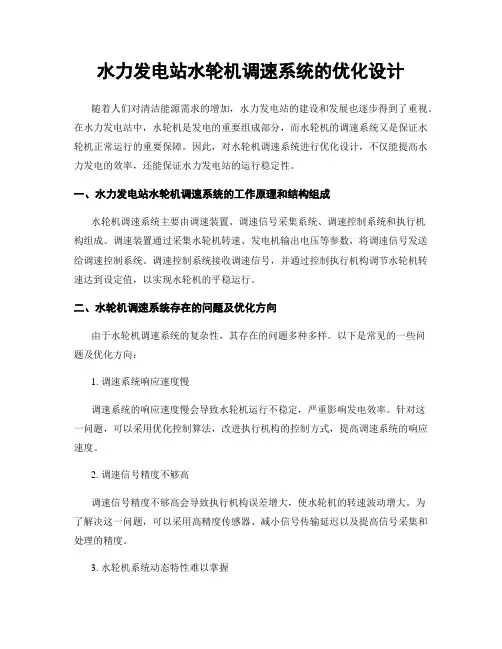

水力发电站水轮机调速系统的优化设计随着人们对清洁能源需求的增加，水力发电站的建设和发展也逐步得到了重视。

在水力发电站中，水轮机是发电的重要组成部分，而水轮机的调速系统又是保证水轮机正常运行的重要保障。

因此，对水轮机调速系统进行优化设计，不仅能提高水力发电的效率，还能保证水力发电站的运行稳定性。

一、水力发电站水轮机调速系统的工作原理和结构组成水轮机调速系统主要由调速装置、调速信号采集系统、调速控制系统和执行机构组成。

调速装置通过采集水轮机转速、发电机输出电压等参数，将调速信号发送给调速控制系统。

调速控制系统接收调速信号，并通过控制执行机构调节水轮机转速达到设定值，以实现水轮机的平稳运行。

二、水轮机调速系统存在的问题及优化方向由于水轮机调速系统的复杂性，其存在的问题多种多样。

以下是常见的一些问题及优化方向：1. 调速系统响应速度慢调速系统的响应速度慢会导致水轮机运行不稳定，严重影响发电效率。

针对这一问题，可以采用优化控制算法，改进执行机构的控制方式，提高调速系统的响应速度。

2. 调速信号精度不够高调速信号精度不够高会导致执行机构误差增大，使水轮机的转速波动增大。

为了解决这一问题，可以采用高精度传感器、减小信号传输延迟以及提高信号采集和处理的精度。

3. 水轮机系统动态特性难以掌握水轮机系统的动态特性受到多种因素的影响，对于这种难以把握的情况，可以进行仿真模拟分析，提高对水轮机系统的理解，并制定相应的调节策略。

三、水轮机调速系统的优化设计在进行水轮机调速系统的优化设计时，需要综合考虑水轮机的运行要求、环境因素、经济因素等多个因素，以达到高效、稳定、安全的目的。

1. 选用合适的控制算法针对不同的水轮机运行情况和控制要求，选择合适的控制算法，如PID算法、自适应控制算法等，以提高系统的性能和可控性。

2. 优化传感器和信号采集系统选用高精度传感器和信号采集系统，降低系统误差，提高调速信号的精确度。

此外，可对信号采集系统进行智能化升级，使其具备更好的实时性和可靠性。

水轮机调速器引言水轮机调速器是一种用于调节水轮机转速的装置。

水轮机是一种将水能转化为机械能的装置，广泛应用于水电站发电和工业生产中。

水轮机调速器的主要功能是根据负荷变化调节水轮机转速，以维持发电系统的稳定运行。

本文将介绍水轮机调速器的工作原理、常见类型以及应用领域。

工作原理水轮机调速器的工作原理基于负荷-速度特性曲线。

当负荷增加时，水轮机的速度会下降。

为了维持发电系统的稳定运行，水轮机调速器会通过调节水轮机的水量来使其速度恢复到设定值。

在水轮机调速器中，水量的调节通常是通过控制水轮机的导叶开度来实现的。

当负荷增加时，水轮机调速器增大导叶开度，增加水量，从而提高水轮机的转速。

相反，当负荷减小时，水轮机调速器减小导叶开度，减少水量，使水轮机转速降低。

常见类型机械式调速器机械式调速器是最早出现的水轮机调速器类型之一。

它通过机械装置来调节导叶的开度，从而控制水轮机的水量。

机械式调速器的优点是结构简单，可靠性高。

然而，由于机械传动存在摩擦和磨损的问题，机械式调速器的调节精度较低，响应速度较慢。

因此，在现代化的水轮机系统中，机械式调速器的应用逐渐减少。

液压式调速器液压式调速器是目前广泛应用于水轮机调速的一种技术。

它采用液压传动来调节导叶开度，实现对水量的精确控制。

液压式调速器具有调节精度高、响应速度快的优点，可以更好地适应负荷的变化。

液压式调速器通常由液压系统、传感器和控制器组成。

电子式调速器电子式调速器是近年来发展起来的一种水轮机调速器类型。

它采用电子控制技术来实现对水轮机的调速。

电子式调速器具有调节精度高、响应速度快、可编程性强等优点。

它可以通过设置不同的控制模式和参数，适应不同的工况要求。

电子式调速器还可以与其他自动控制系统进行集成，实现智能化的调速控制。

应用领域水轮机调速器广泛应用于水电站和工业生产中。

在水电站中，水轮机调速器是调节水轮机转速的关键设备，直接影响到电网负荷的稳定性和电能发电的效率。

在工业生产中，水轮机调速器用于调节水轮机的转速，控制生产线的运行速度。

水轮机微机调速器系统介绍一、基本概念：水轮机是将水流的流量转换为转轴的旋转机械能的机器。

近代水轮机主要作为水力发电的原动机。

水流进入水轮机后，水流的能量便发生了改变，最后变成主轴旋转的机械能，这一过程，称为水轮机的工作过程。

反映水轮机工作过程特性的一些参数，称为水轮机的工作参数。

其中主要的工作参数有：水轮机工作水头、水轮机流量、水轮机功率、水轮机效率和水轮机转速。

水轮机工作水头为水轮机进口截面水流单位能量与出口断面水流单位能量之差。

水轮机工作时，除了需具有一定的水头之外，还要有一定的水量流过水轮机，单位时间流过水轮机既定断面的水量，就称为水轮机流量Q。

（Q=Fv，其中F 为水轮机过水断面面积，v 为过水断面平均流速）水流流经水轮机时，随着水流能量转变为转能旋转机械嫩，水流便对水轮机做功，单位时间内所做的功，在工程上称为水轮机的功率或出力。

水流输入给水轮机的功率Nt=pgQH(^_^，不好表示密度，就用p 表示了）水轮机效率，就是水流能量的有效利用程度，要注意，水轮机是所有旋转机械中效率最高的设备（大家查查，看是不是），远高于水泵、汽轮机等。

水轮机转速，水轮机主轴单位时间旋转的次数。

水轮机额定转速是在设计时选定的同步转速。

二、水轮机的分类：现代的水轮机一般按水流能量转换的特征分为两大类，即反击型和冲击型。

目前我们多见的大多数为反击型，反击型里又有混流式、轴流式、斜流式、贯流式。

一般来讲水头高的电站用的水轮机类型是混流式、例如三峡水力发电厂、小湾水力发电厂，水头略低的是轴流式，例如葛洲坝，还有的分定浆和转浆式，也就是浆叶的叶片能否调节，福建的孔头电站就是定浆的。

水头再低一些，而且流量较大的流域就可以建设贯流式电站了，例如广西长洲（单机45MW）、广西桥巩（单击58MW）等。

一般对调速器而言，如果只有导叶可调，就叫单调机组，导叶、浆叶都能调整的就叫双调机组。

对于水轮机再往深入的讲，我也不清楚了。

下面我就具体讲讲调速器相关的知识，会讲到基本功能、工作原理、然后举例（一个实际的设备）讲讲电气部分、液压部分和调节规律等），不足之处大家多多指教了。

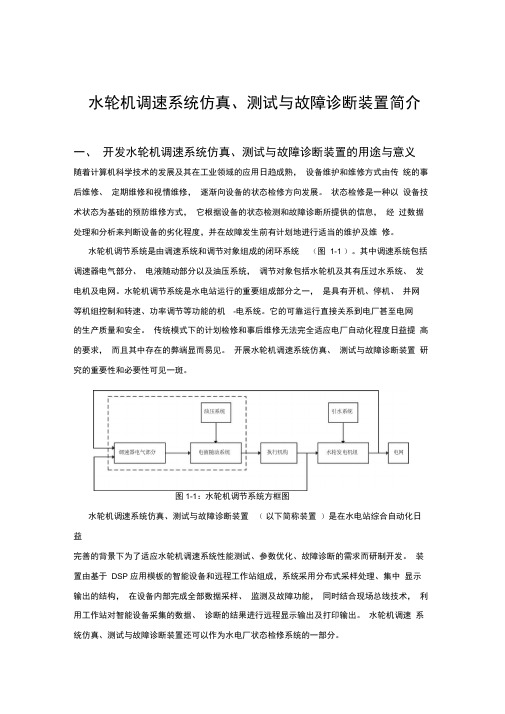

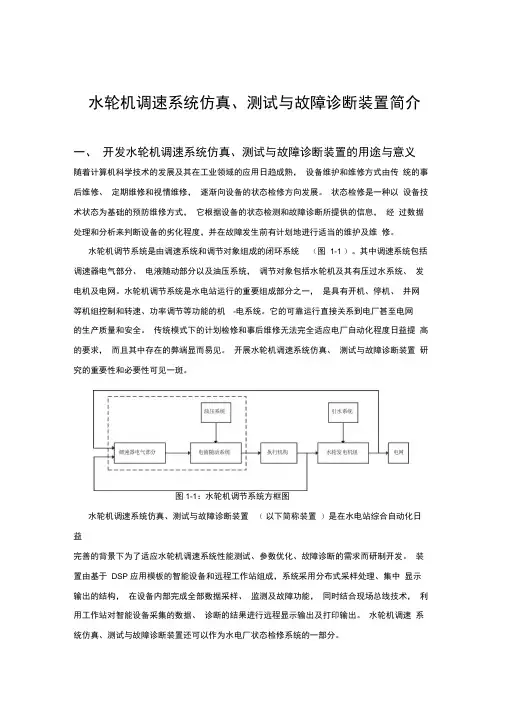

水轮机调速系统仿真、测试与故障诊断装置简介一、开发水轮机调速系统仿真、测试与故障诊断装置的用途与意义随着计算机科学技术的发展及其在工业领域的应用日趋成熟，设备维护和维修方式由传统的事后维修、定期维修和视情维修，逐渐向设备的状态检修方向发展。

状态检修是一种以设备技术状态为基础的预防维修方式，它根据设备的状态检测和故障诊断所提供的信息，经过数据处理和分析来判断设备的劣化程度，并在故障发生前有计划地进行适当的维护及维修。

水轮机调节系统是由调速系统和调节对象组成的闭环系统（图1-1 ）。

其中调速系统包括调速器电气部分、电液随动部分以及油压系统，调节对象包括水轮机及其有压过水系统、发电机及电网。

水轮机调节系统是水电站运行的重要组成部分之一，是具有开机、停机、并网等机组控制和转速、功率调节等功能的机-电系统。

它的可靠运行直接关系到电厂甚至电网的生产质量和安全。

传统模式下的计划检修和事后维修无法完全适应电厂自动化程度日益提高的要求，而且其中存在的弊端显而易见。

开展水轮机调速系统仿真、测试与故障诊断装置研究的重要性和必要性可见一斑。

图1-1：水轮机调节系统方框图水轮机调速系统仿真、测试与故障诊断装置（以下简称装置）是在水电站综合自动化日益完善的背景下为了适应水轮机调速系统性能测试、参数优化、故障诊断的需求而研制开发。

装置由基于DSP 应用模板的智能设备和远程工作站组成，系统采用分布式采样处理、集中显示输出的结构，在设备内部完成全部数据采样、监测及故障功能，同时结合现场总线技术，利用工作站对智能设备采集的数据、诊断的结果进行远程显示输出及打印输出。

水轮机调速系统仿真、测试与故障诊断装置还可以作为水电厂状态检修系统的一部分。

关于水电厂状态检修系统早有人提出各种设想，分布式处理的思想也是当代状态监测与检修的趋势，装置取代了原来的一台工控机，实现了对某监测对象的采样、存贮、分析、计算、特征值提取及故障诊断、高速通讯以及仿真等功能。

水轮机调速器系统水轮机调速器系统主要由调速器、液压传动系统和控制系统三部分组成。

调速器是水轮机调速器系统的核心部件，负责接收来自控制系统的指令，调节水轮机的进水阀门开度，从而实现水轮机的转速控制。

液压传动系统将调速器的指令转化为液压力，通过液压缸或液压马达来控制进水阀门的开度。

控制系统是整个调速器系统的控制中枢，根据水电站的发电负荷和运行条件，通过测量和分析水轮机的转速、进水流量、水头等参数，并根据先进的控制算法，向调速器发送调节指令。

水轮机调速器系统的功能主要包括：保护水轮机、稳定水轮机运行以及实现发电站的负荷调节。

具体来说，水轮机调速器系统通过控制水轮机的进水阀门开度，能够在发电站小电荷到满负荷之间进行快速调节；通过控制水轮机的转速，能够在一定的范围内保持水轮机的稳定运行，防止过速和欠速现象的发生；通过监测水轮机的运行状态，能够及时发现和处理水轮机的故障和异常情况，保护水轮机的安全运行。

水轮机调速器系统的设计和运行需要考虑多个因素。

首先是根据水轮机的特性和工况要求，选择合适的调速器类型。

常见的调速器类型包括机械式调速器、液压调速器和电子调速器等。

机械式调速器结构简单，但调速范围有限；液压调速器具有调速范围广、响应迅速的优点，但需要较为复杂的液压传动系统；电子调速器可以实现高精度的调速控制，但对电气系统的要求较高。

其次是根据水轮机的装机容量、水头、流量等参数，确定调速器和液压传动系统的尺寸和参数。

调速器的尺寸和参数应能满足水轮机各工况下的转速控制要求；液压传动系统的尺寸和参数应能满足调速器的控制要求，同时考虑到液压传动系统的可靠性和稳定性。

此外，水轮机调速器系统的控制算法也是设计的关键。

控制算法应根据水电站的负荷特性和运行条件，合理分配调速器的指令，实现快速、准确的调速控制。

常用的控制算法有比例控制、积分控制、微分控制和模糊控制等。

在水轮机调速器系统的运行过程中，需要进行定期的维护和监控。

定期维护包括对调速器和液压传动系统的检查和保养，包括液压油的更换、密封件的更换和调节等。

水轮机调速系统试验国际规程
1. 性能测试，规定了水轮机在各种负荷和转速下的性能测试要求，包括负荷响应、转速调节精度、稳态和瞬态性能等指标的测试方法和要求。

2. 安全性能，规定了水轮机调速系统在各种工况下的安全性能要求，包括过速保护、欠速保护、失速保护等各种保护装置的测试和要求。

3. 调节特性，规定了水轮机调速系统的调节特性要求，包括静态和动态调节特性的测试方法和要求，确保水轮机在负荷变化时能够快速、准确地调节转速。

4. 稳定性，规定了水轮机调速系统的稳定性要求，包括在各种外部扰动下的稳定性测试方法和要求，以确保水轮机在运行过程中不会出现不稳定或振荡现象。

5. 其他要求，还包括了一些其他方面的要求，如环境适应性测试、可靠性测试等。

这些国际规程的制定旨在保障水轮机调速系统的性能和安全，
促进水轮机技术的发展和应用，确保水轮机在各种工况下都能够稳
定可靠地运行。

同时，各国在制定国内水轮机调速系统试验规程时，也会参考国际规程，根据本国实际情况进行适当的修改和完善，以
满足国内水轮机行业的需求。

水电站调速系统工作原理水电站调速系统是指控制水轮发电机的转速和输出功率的系统。

它通过调节水轮机进水量和叶片角度，使水轮机的转速保持在稳定的工作状态，以满足电网的需求。

本文将详细介绍水电站调速系统的工作原理。

一、水电站调速系统的组成水电站调速系统主要由水轮机、水轮机调节器、水轮机控制系统和电网组成。

1. 水轮机：水轮机是水电站的核心设备，它将水的动能转化为机械能，驱动发电机发电。

2. 水轮机调节器：水轮机调节器是用来调节水轮机叶片角度和进水量的装置。

它根据电网负荷的变化，控制水轮机的转速和输出功率。

3. 水轮机控制系统：水轮机控制系统是水电站调速系统的核心部分，它根据电网的负荷变化和调节信号，控制水轮机调节器的动作，实现水轮机的调速和输出功率的控制。

4. 电网：电网是水电站调速系统的负荷依据，根据电网的负荷需求，调节水轮机的输出功率。

二、水电站调速系统的工作原理水电站调速系统的工作原理可以分为两个层次：水轮机调节器的调节和水轮机控制系统的控制。

1. 水轮机调节器的调节水轮机调节器通过调节水轮机叶片角度和进水量来控制水轮机的转速和输出功率。

当电网负荷增加时，水轮机调节器会增大叶片角度，使水轮机进水量增加，从而提高水轮机的转速和输出功率；当电网负荷减少时，水轮机调节器会减小叶片角度，使水轮机进水量减少，从而降低水轮机的转速和输出功率。

2. 水轮机控制系统的控制水轮机控制系统接收电网负荷信号和调节信号，根据电网负荷的变化和调节需求，控制水轮机调节器的动作。

当电网负荷增加时，水轮机控制系统会发送信号给水轮机调节器，使其增大叶片角度，增加进水量；当电网负荷减少时，水轮机控制系统会发送信号给水轮机调节器，使其减小叶片角度，减少进水量。

水轮机控制系统还会监测和保护水轮机的运行状态，当水轮机出现故障或异常情况时，及时采取相应的措施，确保水轮机的安全运行。

三、水电站调速系统的作用水电站调速系统的主要作用是保持水轮机的稳定运行，使其能够按照电网负荷的变化，调节输出功率，满足电网的需求。

水轮机调速器的工作原理水轮机调速器是水力发电厂中非常重要的设备，它的主要作用是控制水轮机的转速，以确保水轮机在各种工况下都能稳定运行。

水轮机调速器的工作原理涉及到液压控制、机械传动和自动调节等多个方面，下面我们将详细介绍其工作原理。

首先，水轮机调速器通过调节导叶的开度来控制水流进入水轮机的量，从而控制水轮机的转速。

导叶的开度由液压控制系统来实现，液压控制系统通过控制液压阀来调节液压缸的工作状态，进而改变导叶的开度。

当需要提高水轮机的转速时，液压控制系统会使液压缸伸出，导叶打开，增加水流量；相反，当需要降低水轮机的转速时，液压控制系统会使液压缸缩回，导叶关闭，减少水流量。

这样，水轮机的转速就能够得到有效地调节。

其次，水轮机调速器还包括了机械传动系统，用于传递导叶的开度到水轮机转子上。

机械传动系统通常由齿轮、链条或传动带等组成，它们能够将液压控制系统调节的导叶开度准确地传递给水轮机转子，从而实现转速的调节。

这样，液压控制系统和机械传动系统共同协作，保证了水轮机调速器的准确性和可靠性。

此外，水轮机调速器还具有自动调节功能，能够根据水轮机的负荷变化自动调节水轮机的转速。

当负荷增加时，水轮机调速器会自动增加导叶的开度，增加水流量，以提高水轮机的转速；相反，当负荷减小时，水轮机调速器会自动减小导叶的开度，减少水流量，以降低水轮机的转速。

这种自动调节功能能够使水轮机在不同负荷下都能够稳定运行，保证了水力发电厂的正常供电。

总之，水轮机调速器的工作原理涉及液压控制、机械传动和自动调节等多个方面，通过这些方面的协作，水轮机调速器能够准确、可靠地控制水轮机的转速，保证水力发电厂的正常运行。

希望本文能够对水轮机调速器的工作原理有所帮助，谢谢阅读！。
