现代水轮机调速系统

水轮机调速系统应用与故障维修探究一、引言水轮机是一种将水动能转换为机械能的装置，通过利用水流的动能来推动叶轮转动，再将转动的动力转化为电能或其他形式的能量。

水轮机在发电厂、水利工程以及水库等场所被广泛应用，它的工作性能直接关系到整个水力发电系统的运行效率和稳定性。

而水轮机的调速系统以及故障维修则是保障水轮机正常运行的重要环节，本文将对水轮机调速系统的应用与故障维修进行探究。

二、水轮机调速系统应用1. 调速系统概述水轮机调速系统是为了满足水轮机在不同负荷条件下的工作要求而设计的，其主要功能是对散流式水轮机进行自动调速，保持发电机在额定转速下稳定运行。

调速系统还可以根据电力系统负荷的变化进行快速调节，保持系统的功率平衡。

水轮机调速系统主要由液压调速装置、控制器、传感器、执行机构等部件组成。

液压调速装置通过调节水轮机的导水门或叶片位置来改变水轮机的工作状态，控制器接收反馈信号并根据设定的调速信号来控制液压调速装置的工作，以实现自动调速。

3. 调速系统应用场景水轮机调速系统在水力发电厂、水利工程等领域得到广泛应用。

它可以根据水流量变化自动调整水轮机的工作状态，使得水轮机能够在不同的水流条件下都能保持稳定的功率输出。

调速系统还可以保护水轮机在突发负荷变化时不受损坏，保障水力发电系统的安全运行。

1. 故障分类水轮机调速系统可能会出现液压系统故障、控制器故障、传感器故障等。

液压系统故障可能导致水轮机导水门或叶片的位置不能正确调整，造成水轮机的功率输出波动或停机；控制器故障可能导致调速信号无法正确输出，造成水轮机运行状态不稳定；传感器故障可能导致控制器无法接收到准确的工作状态反馈信号，从而无法正确进行调速。

2. 故障维修方法（1）液压系统故障维修液压系统故障可能是由于液压油泄漏、密封件磨损、阀门堵塞等原因引起的。

在维修时，需要检查液压系统的各个部件是否存在异常，修复漏油部位、更换磨损的密封件、清洗阀门等措施。

（2）控制器故障维修控制器故障可能是由于电路板损坏、元器件老化、连接线路断开等原因引起的。

水轮发电机组调速控制系统的说明书概述：水轮发电机组调速控制系统是一种专门用于水力发电的控制系统，旨在保证水轮机的运行稳定性和发电效率。

该系统由主控制器和水轮机上的调速器组成。

工作原理：在水力发电的过程中，水轮机叶轮旋转所带动的发电机的转速需要保持稳定，同时发电机的输出电压和电流也需要保持在合适的范围内。

水轮机转速的控制通过调整水轮机上的调速器的开度来实现，而调速器的开度则由主控制器发送的指令实现。

主控制器：主控制器是整个系统的核心部件。

它接收水轮机转速和发电机输出电压、电流等信息，并根据这些信息计算出合适的调速器开度指令。

主控制器还具有自动保护功能，当水轮机的转速或发电机输出电压、电流等出现异常情况时，主控制器会及时发出报警并采取相应的保护措施，保证系统的安全运行。

调速器：调速器是安装在水轮机上的机械装置，它的开度控制着水轮机叶轮的进水量，从而控制水轮机的转速。

调速器的开度可以通过手动调节或由主控制器发送的指令来实现。

使用方法：在使用水轮发电机组调速控制系统时，首先需要将主控制器和水轮机上的调速器进行连接，并按照说明书进行正确设置。

然后，启动水轮机和发电机，并按照系统要求调整主控制器和调速器的参数。

在系统运行过程中，需要定期检查系统的运行状态和各部件的工作情况，如果发现异常情况需要及时处理。

总结：水轮发电机组调速控制系统是水力发电中必不可少的设备，它可以保障水轮机的运行稳定性和发电效率，同时还具有自动保护功能，提高了系统的安全性。

在使用过程中，需要严格按照说明书进行操作，并定期检查系统的运行状态，以确保系统的正常运行。

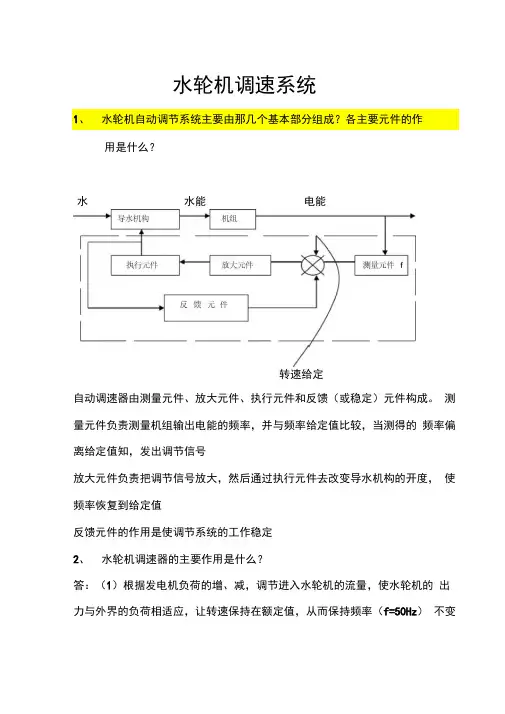

水轮机调速系统用是什么？水水能电能转速给定自动调速器由测量元件、放大元件、执行元件和反馈（或稳定）元件构成。

测量元件负责测量机组输出电能的频率，并与频率给定值比较，当测得的频率偏离给定值知，发出调节信号放大元件负责把调节信号放大，然后通过执行元件去改变导水机构的开度，使频率恢复到给定值反馈元件的作用是使调节系统的工作稳定2、水轮机调速器的主要作用是什么？答：（1）根据发电机负荷的增、减，调节进入水轮机的流量，使水轮机的出力与外界的负荷相适应，让转速保持在额定值，从而保持频率（f=50Hz）不变或在允许范围内变动（2）自动或手动启动、停止机组和事故停机（3）当机组并列运行时，自动地分配各机组之间的负荷3、水轮机调速器分哪几种类型？调速器型号的含义是什么？答：按照测速元件的不同型式，可分为机械液压型调速器（简称机调）、电气液压型（简称电液）调速器和微机调速器按调整流量的操作方式不同分为单调和双调两类。

如混流式和轴流定桨式水轮机，只采用改变导叶开度的方法来调节流量的叫单调；而轴流转桨式水轮机采用改变导叶开度同时改变转轮叶片角度的方法来调节流量，此种方法叫双调；冲击式水轮机在改变喷针行程的同时，还采用协联动作改变折向器的方法调节流量，也叫双调4、电液调速器由那几部分组成？其主要元件叫什么？答：由电气和机械液压两部分组成。

其主要元件包括：永磁（也称测速）发电机、测频回路、信号综合放大回路，调节信号放大回路、电液转换器及机械液压放大装置。

此外还有位移传感器、缓冲回路、功率给定与硬反馈回路、功率给定与频率给定回路以及开度限制机构等5、电液调速器中，永磁发电机、测频回路和电液转换器各起什么作用？答：永磁发电机是装在机组主轴上，用以反映机组频率（或转速）变化的测速发电机，它供给测频回路频率偏差信号，同时供给调速器中各电气回路的电源测频回路就是利用电容元件C和电感元件L组成的谐振回路，相当机械调速器中飞摆的作用。

它将永磁发电机送来的频率（转速）变化与给定值之偏差△f （△ n）转变成与其成正比的电压信号，送至信号综合回路达到控制水轮机、实现机组自动调节的目的电液转换器是电液调速器中联接电气部分和机械部分的桥梁，由电气位移部分和液压放大部分组成。

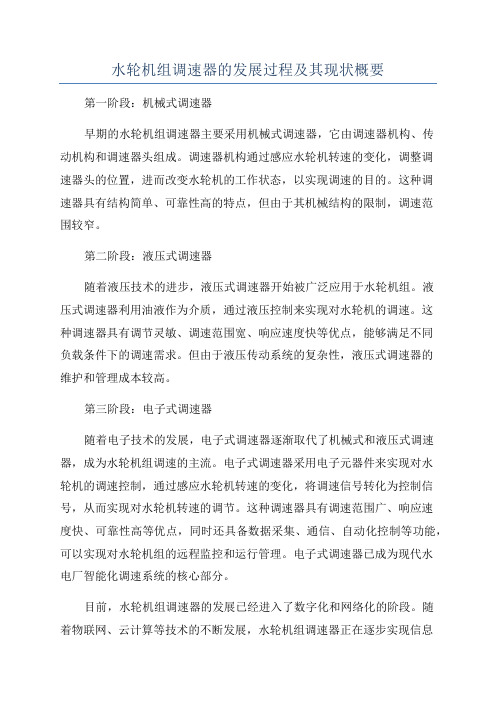

水轮机组调速器的发展过程及其现状概要第一阶段：机械式调速器早期的水轮机组调速器主要采用机械式调速器，它由调速器机构、传动机构和调速器头组成。

调速器机构通过感应水轮机转速的变化，调整调速器头的位置，进而改变水轮机的工作状态，以实现调速的目的。

这种调速器具有结构简单、可靠性高的特点，但由于其机械结构的限制，调速范围较窄。

第二阶段：液压式调速器随着液压技术的进步，液压式调速器开始被广泛应用于水轮机组。

液压式调速器利用油液作为介质，通过液压控制来实现对水轮机的调速。

这种调速器具有调节灵敏、调速范围宽、响应速度快等优点，能够满足不同负载条件下的调速需求。

但由于液压传动系统的复杂性，液压式调速器的维护和管理成本较高。

第三阶段：电子式调速器随着电子技术的发展，电子式调速器逐渐取代了机械式和液压式调速器，成为水轮机组调速的主流。

电子式调速器采用电子元器件来实现对水轮机的调速控制，通过感应水轮机转速的变化，将调速信号转化为控制信号，从而实现对水轮机转速的调节。

这种调速器具有调速范围广、响应速度快、可靠性高等优点，同时还具备数据采集、通信、自动化控制等功能，可以实现对水轮机组的远程监控和运行管理。

电子式调速器已成为现代水电厂智能化调速系统的核心部分。

目前，水轮机组调速器的发展已经进入了数字化和网络化的阶段。

随着物联网、云计算等技术的不断发展，水轮机组调速器正在逐步实现信息化管理，提高调速控制的精度和可靠性。

同时，新型材料、新工艺和新技术的应用，进一步提高了调速器的性能和寿命，降低了维护成本。

总之，水轮机组调速器经历了从机械式到液压式再到电子式的发展过程。

目前，电子式调速器已成为水轮机组调速的主流，同时还在不断推进数字化和网络化的发展。

随着技术的不断创新和应用，水轮机组调速器将继续提高性能，实现更加智能化的调速控制。

水轮机调速器结构及工作原理水轮机调速器是水轮机系统中的重要设备，其主要功能是控制水轮机的转速，以满足不同负载工况下的运行要求。

本文将从结构和工作原理两个方面介绍水轮机调速器的基本知识。

一、水轮机调速器的结构水轮机调速器一般由调速机构、液压控制系统和电气控制系统三部分组成。

1. 调速机构调速机构是水轮机调速器的核心部分，它通过改变水轮机的导叶开度来调节水轮机的转速。

调速机构主要由调节器、传动装置和导叶机构组成。

调节器是水轮机调速器的关键部件，它通过接收输入信号，控制传动装置的运动，从而改变导叶的开度。

常见的调节器有液压调节器和电动调节器两种。

传动装置是将调节器的运动转化为导叶运动的装置，常见的传动装置有丝杠传动和液压传动两种。

导叶机构是通过传动装置将调节器的运动传递给导叶，改变导叶的开度。

导叶机构主要由导叶轴、导叶臂和导叶组成。

2. 液压控制系统液压控制系统是水轮机调速器的控制部分，它通过控制液压元件的工作状态，实现对调速机构的控制。

液压控制系统一般由液压泵站、液压缸和液压阀组成。

液压泵站负责提供液压能源，液压缸负责执行调速机构的运动，液压阀负责控制液压缸的工作状态。

3. 电气控制系统电气控制系统是水轮机调速器的辅助部分，它通过控制电气元件的工作状态，实现对液压控制系统的控制。

电气控制系统一般由控制柜、传感器和执行器组成。

控制柜负责接收输入信号和控制输出信号，传感器负责感知水轮机的运行状态，执行器负责执行控制柜的输出信号。

二、水轮机调速器的工作原理水轮机调速器的工作原理主要是通过调节水轮机的导叶开度来改变水轮机的转速。

当负载增加时，调速器接收到输入信号后，调节器会发出相应的指令，通过传动装置将运动转化为导叶的运动，导叶的开度逐渐增大。

导叶开度增大会减小水轮机叶片与水流的夹角，使水轮机的输出功率增加，从而使转速稳定在设定值附近。

当负载减小时，调速器接收到输入信号后，调节器会发出相应的指令，通过传动装置将运动转化为导叶的运动，导叶的开度逐渐减小。

水轮机调速系统应用与故障维修探究
水轮机调速系统是一种用于控制水轮机的转速和负荷的系统。

它可以通过调节水轮机的导叶开度和水导系统的供水量来实现对水轮机的调速控制。

水轮机调速系统的应用非常广泛，包括水电站、发电厂、船舶等各种工业和交通领域。

水轮机调速系统的主要功能是保持水轮机的稳定运行，以满足负荷需求，并提高水轮机的效率。

它可以根据负荷的变化实时调整水轮机的转速，使其始终工作在最佳状态。

水轮机调速系统还可以通过自动控制水轮机的导叶开度和水导系统的供水量，实现对水轮机的远程控制。

水轮机调速系统的故障维修是保证水轮机正常运行的重要工作。

常见的故障包括传感器故障、执行机构故障、控制回路故障等。

在发生故障时，需要通过对系统进行故障诊断和维修来恢复其正常工作。

故障诊断是发现和确定故障原因的过程。

可以通过分析故障现象和系统参数来判断故障类型。

当水轮机转速超过设定值时，可能是导叶开度调节不及时或传感器故障导致。

通过使用故障诊断工具和测试设备，可以准确地识别故障原因，并采取相应的维修措施。

故障维修是修复故障部件或更换故障部件的过程。

在进行故障维修之前，需要先停止水轮机的运行，确保安全。

然后，可以根据故障诊断结果，确定需要维修的部件和具体的维修方案。

维修过程中，需要使用适当的工具和设备，按照操作规程进行操作。

在维修完成后，需要进行系统测试和调试，确保故障已经完全修复。

水轮机调速系统的应用与故障维修是保证水轮机正常运行的重要工作。

通过对系统的应用与故障维修的探究，可以提高水轮机的可靠性和效率，确保其持续稳定地发电。

水轮机微机调速器系统介绍一、基本概念：水轮机是将水流的流量转换为转轴的旋转机械能的机器。

近代水轮机主要作为水力发电的原动机。

水流进入水轮机后，水流的能量便发生了改变，最后变成主轴旋转的机械能，这一过程，称为水轮机的工作过程。

反映水轮机工作过程特性的一些参数，称为水轮机的工作参数。

其中主要的工作参数有：水轮机工作水头、水轮机流量、水轮机功率、水轮机效率和水轮机转速。

水轮机工作水头为水轮机进口截面水流单位能量与出口断面水流单位能量之差。

水轮机工作时，除了需具有一定的水头之外，还要有一定的水量流过水轮机，单位时间流过水轮机既定断面的水量，就称为水轮机流量Q。

（Q=Fv，其中F 为水轮机过水断面面积，v 为过水断面平均流速）水流流经水轮机时，随着水流能量转变为转能旋转机械嫩，水流便对水轮机做功，单位时间内所做的功，在工程上称为水轮机的功率或出力。

水流输入给水轮机的功率Nt=pgQH(^_^，不好表示密度，就用p 表示了）水轮机效率，就是水流能量的有效利用程度，要注意，水轮机是所有旋转机械中效率最高的设备（大家查查，看是不是），远高于水泵、汽轮机等。

水轮机转速，水轮机主轴单位时间旋转的次数。

水轮机额定转速是在设计时选定的同步转速。

二、水轮机的分类：现代的水轮机一般按水流能量转换的特征分为两大类，即反击型和冲击型。

目前我们多见的大多数为反击型，反击型里又有混流式、轴流式、斜流式、贯流式。

一般来讲水头高的电站用的水轮机类型是混流式、例如三峡水力发电厂、小湾水力发电厂，水头略低的是轴流式，例如葛洲坝，还有的分定浆和转浆式，也就是浆叶的叶片能否调节，福建的孔头电站就是定浆的。

水头再低一些，而且流量较大的流域就可以建设贯流式电站了，例如广西长洲（单机45MW）、广西桥巩（单击58MW）等。

一般对调速器而言，如果只有导叶可调，就叫单调机组，导叶、浆叶都能调整的就叫双调机组。

对于水轮机再往深入的讲，我也不清楚了。

下面我就具体讲讲调速器相关的知识，会讲到基本功能、工作原理、然后举例（一个实际的设备）讲讲电气部分、液压部分和调节规律等），不足之处大家多多指教了。

水轮机调速器系统水轮机调速器系统主要由调速器、液压传动系统和控制系统三部分组成。

调速器是水轮机调速器系统的核心部件，负责接收来自控制系统的指令，调节水轮机的进水阀门开度，从而实现水轮机的转速控制。

液压传动系统将调速器的指令转化为液压力，通过液压缸或液压马达来控制进水阀门的开度。

控制系统是整个调速器系统的控制中枢，根据水电站的发电负荷和运行条件，通过测量和分析水轮机的转速、进水流量、水头等参数，并根据先进的控制算法，向调速器发送调节指令。

水轮机调速器系统的功能主要包括：保护水轮机、稳定水轮机运行以及实现发电站的负荷调节。

具体来说，水轮机调速器系统通过控制水轮机的进水阀门开度，能够在发电站小电荷到满负荷之间进行快速调节；通过控制水轮机的转速，能够在一定的范围内保持水轮机的稳定运行，防止过速和欠速现象的发生；通过监测水轮机的运行状态，能够及时发现和处理水轮机的故障和异常情况，保护水轮机的安全运行。

水轮机调速器系统的设计和运行需要考虑多个因素。

首先是根据水轮机的特性和工况要求，选择合适的调速器类型。

常见的调速器类型包括机械式调速器、液压调速器和电子调速器等。

机械式调速器结构简单，但调速范围有限；液压调速器具有调速范围广、响应迅速的优点，但需要较为复杂的液压传动系统；电子调速器可以实现高精度的调速控制，但对电气系统的要求较高。

其次是根据水轮机的装机容量、水头、流量等参数，确定调速器和液压传动系统的尺寸和参数。

调速器的尺寸和参数应能满足水轮机各工况下的转速控制要求；液压传动系统的尺寸和参数应能满足调速器的控制要求，同时考虑到液压传动系统的可靠性和稳定性。

此外，水轮机调速器系统的控制算法也是设计的关键。

控制算法应根据水电站的负荷特性和运行条件，合理分配调速器的指令，实现快速、准确的调速控制。

常用的控制算法有比例控制、积分控制、微分控制和模糊控制等。

在水轮机调速器系统的运行过程中，需要进行定期的维护和监控。

定期维护包括对调速器和液压传动系统的检查和保养，包括液压油的更换、密封件的更换和调节等。
