霍尔元件的结构及工作原理__霍尔集成电路

霍尔元件设计的知识点霍尔元件是一种基于霍尔效应原理的电子元件，广泛应用于各种电子设备和传感器中。

它具有快速响应、高灵敏度和低功耗等优点，在工业、汽车、通信等领域有着重要的作用。

本文将介绍霍尔元件设计中的几个关键知识点，包括霍尔效应原理、霍尔元件结构和工作原理、设计要点和应用案例等。

一、霍尔效应原理霍尔效应是指在某些条件下，当通过有磁场的材料时，沿垂直于电流方向施加一定大小的磁场，会在材料内产生一种呈现成“霍尔电压”的电势差现象。

霍尔效应的产生与流经导体的电流和施加的磁场强度和方向有关。

该效应的发现为霍尔元件的设计和制造奠定了基础。

二、霍尔元件结构和工作原理1. 结构：霍尔元件通常由霍尔传感器、补偿电路和放大电路组成。

其中，霍尔传感器是核心部件，用于感应磁场和产生霍尔电压；补偿电路用于校正霍尔电压的非线性特性；放大电路用于放大霍尔电压信号。

2. 工作原理：当有磁场作用于霍尔元件时，霍尔传感器内的霍尔电荷将被分割成两部分，其中一部分电荷将向上移动，另一部分电荷将向下移动，从而产生垂直于电流方向的电势差。

这种电势差即为霍尔电压，可以用来判断磁场的强度和方向。

三、设计要点1. 磁场选取：在设计霍尔元件时，需要根据具体应用场景选择适当的磁场强度和方向。

磁场强度过大或过小都会对元件的灵敏度和响应速度产生影响，因此需要进行合理的磁场设计。

2. 温度补偿：霍尔元件的性能会受到温度的影响，因此需要进行温度补偿，以提高元件的精确度和稳定性。

常见的温度补偿方法包括使用温度传感器进行反馈和在电路中加入温度补偿电路等。

3. 电气参数：在设计霍尔元件时，需要考虑一些关键的电气参数，如感应电压范围、输出电流、噪声等。

这些参数会直接影响到元件的应用效果和性能。

四、应用案例1. 速度测量：霍尔元件在汽车工业中常被应用于车速测量。

通过安装在车轮旁的霍尔元件，可以感应到车轮的旋转，进而测量车速，并将车速信息传输到车辆的仪表盘上。

2. 位置检测：霍尔元件还可以用于位置检测。

霍尔元件的工作原理霍尔元件是一种利用霍尔效应进行测量和控制的电子元件。

它主要由霍尔片、电源、信号处理电路和输出端构成。

在实际应用中，霍尔元件被广泛应用于传感器、电机驱动器、电子开关等领域。

本文将详细介绍霍尔元件的工作原理。

霍尔效应是指当导体中的电流在外加磁场的作用下，产生横向电场的现象。

这一效应是由美国物理学家爱德华·霍尔于1879年发现的。

在霍尔元件中，当电流通过导体时，导体中的自由电子受到磁场的作用而偏转，产生横向电场。

这个横向电场会在导体的侧面产生电压差，这就是霍尔电压。

而霍尔电压的大小与电流、磁场的大小和方向都有关系。

在霍尔元件中，霍尔片是起到关键作用的部件。

当电流通过霍尔片时，霍尔片的两侧产生电压差，这个电压差与电流和磁场的关系符合霍尔效应的数学表达式。

通过测量这个电压差，就可以确定电流的大小和方向。

而在传感器中，霍尔元件可以通过测量磁场的大小和方向来实现对物体位置、速度、方向等信息的检测。

除了在传感器中的应用，霍尔元件还被广泛应用于电机驱动器中。

在电机驱动器中，霍尔元件可以通过检测电机转子的位置来控制电机的启停、转速、转向等。

当电机转子上安装有永磁体时，可以利用霍尔元件来检测永磁体的位置，从而实现电机的精准控制。

在实际应用中，霍尔元件的信号处理电路也起着至关重要的作用。

信号处理电路可以对霍尔元件输出的信号进行放大、滤波、数字化等处理，从而得到稳定、可靠的控制信号。

这些控制信号可以用于控制电机的启停、转速调节、转向控制等，也可以用于实现对物体位置、速度、方向等信息的检测。

总的来说，霍尔元件是一种利用霍尔效应进行测量和控制的电子元件，它在传感器、电机驱动器、电子开关等领域有着广泛的应用。

通过对霍尔元件的工作原理的深入了解，可以更好地应用它，实现对电流、磁场、物体位置、速度、方向等信息的精准检测和控制。

霍尔元件的结构及工作原理__霍尔集成电路霍尔元件是一种利用霍尔效应进行检测和测量的电子器件。

它的结构简单，主要由霍尔片、霍尔电源、输出电路和感应磁场组成。

一、霍尔片霍尔片是霍尔元件的核心部分，也是实现霍尔效应的关键元件。

它通常由n型半导体材料制成，采用非晶硅、晶硅或砷化镓等材料。

在霍尔片上面安装有电极，霍尔片的两侧还存在一个内部电源电压Vcc。

电源电压Vcc通过霍尔片产生的功耗供电，同时能够在霍尔片中建立电场，引起霍尔效应。

二、霍尔电源霍尔电源是为霍尔片提供所需电压的部分。

霍尔电源的作用是为霍尔片提供适当的电场。

霍尔电源通常由稳压电源组成，可以提供固定的电压，确保霍尔片的灵敏度和稳定性。

三、输出电路输出电路是将霍尔元件的输出信号转化为可用于测量或控制的电信号的部分。

它通常由运算放大器和滤波器等电子元件组成。

输出电路的作用是放大霍尔片的输出信号，并将其转换为适当的电压或电流信号，以便进行后续的处理。

四、感应磁场霍尔元件的工作原理是基于霍尔效应。

霍尔效应是指当电流通过一块载流子密度为n的导体时，在垂直于电流方向的磁场作用下，将在导体两侧的边界处产生一个电场，从而形成一个电势差，即霍尔电势差。

霍尔电势差的大小与磁感应强度、电流和导体的特定参数有关。

1. 在磁场存在时，电源电压Vcc产生电场，使得霍尔片内部形成一个电势差。

如果没有磁场作用，电势差为零。

2.当磁场作用在霍尔片上时，载流子受到洛伦兹力偏转，从而引发霍尔电势差。

3.霍尔电势差通过输出电路放大并转换为可测量或控制的电信号。

4.根据霍尔电势差的大小和方向，可以确定磁场强度和方向。

霍尔元件具有许多优点，如响应速度快、稳定性好、线性范围广等。

因此，它广泛应用于磁场检测、电流测量、电机控制、笔记本电脑、手机等电子设备中。

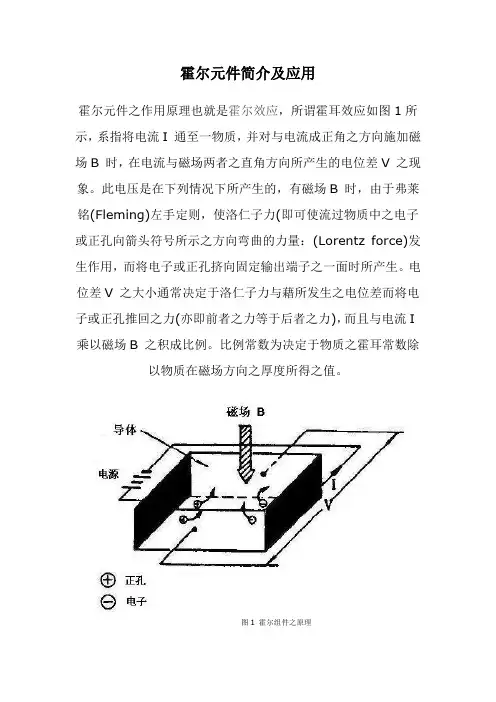

霍尔元件简介及应用霍尔元件之作用原理也就是霍尔效应，所谓霍耳效应如图1所示，系指将电流I 通至一物质，并对与电流成正角之方向施加磁场B 时，在电流与磁场两者之直角方向所产生的电位差V 之现象。

此电压是在下列情况下所产生的，有磁场B 时，由于弗莱铭(Fleming)左手定则，使洛仁子力(即可使流过物质中之电子或正孔向箭头符号所示之方向弯曲的力量：(Lorentz force)发生作用，而将电子或正孔挤向固定输出端子之一面时所产生。

电位差V 之大小通常决定于洛仁子力与藉所发生之电位差而将电子或正孔推回之力(亦即前者之力等于后者之力)，而且与电流I 乘以磁场B 之积成比例。

比例常数为决定于物质之霍耳常数除以物质在磁场方向之厚度所得之值。

图1 霍尔组件之原理在平板半导体介质中，电子移动（有电场）的方向，将因磁力的作用（有磁场），而改变电子行进的方向。

若电场与磁场互相垂直时，其传导的载子（电子或电洞），将集中于平板的上下两边，因而形成电位差存在的现象。

该电位差即霍尔电压（霍尔电压）在实际的霍尔组件中，一般使用物质中之电流载子为电子的N 型半导体材料。

将一定之输入施加至霍尔组件时之输出电压，利用上述之关系予以分析时，可以获致下列的结论：(1) 材料性质与霍尔系数乘以电子移动度之积之平方根成正比。

(2) 材料之形状与厚度之平方根之倒数成正比。

由于上述关系，实际的霍尔组件中，可将霍尔系数及电子移动度大的材料加工成薄的十字形予以制成。

图2系表示3～5 端子之霍尔组件的使用方法，在三端子霍尔元件之输出可以产生输入端子电压之大致一半与输出信号电压之和的电压，而在四端子及五端子霍尔组件中，在原理上虽然可以免除输入端子电压的影响，但实际上即使在无磁场时，也有起因于组件形状之不平衡等因素之不平衡电压存在。

(a)3脚组件(b)4脚组件(c)5脚组件图2 霍尔组件使用方法种类及接法构造：无铁心型铁心型测试用探针霍尔集成电路接法：三端子组件四端子组件五端子组件用途霍尔组件有下列三种用法：(A) 事先使一定电流流过霍尔组件，用以检出磁场或变换成磁场的其它物理量的方法。

霍尔传感器工作原理引言概述：霍尔传感器是一种常见的磁场传感器，它通过测量磁场的变化来实现对物理量的检测。

本文将详细介绍霍尔传感器的工作原理及其应用。

一、霍尔传感器的基本原理1.1 磁场感应原理霍尔传感器利用霍尔效应，即当导体中有电流流过时，若置于磁场中，会在导体两侧产生电势差。

这是由于磁场对电子的偏转作用导致的。

1.2 霍尔元件的结构霍尔传感器通常由霍尔元件、电源和输出电路组成。

霍尔元件是关键部分，它一般由半导体材料制成，具有特殊的结构，如霍尔元件的两侧分别有N型和P型半导体层，中间是一层绝缘层。

1.3 霍尔元件的工作原理当霍尔元件中有电流流过时，若置于磁场中，磁场会对电子的运动轨迹产生影响，使电子在导体内部聚集或偏转，导致导体两侧产生电势差。

这个电势差可以通过输出电路转化为电压信号，从而实现对磁场的检测。

二、霍尔传感器的类型及特点2.1 线性霍尔传感器线性霍尔传感器输出的电压信号与磁场的强度成线性关系，适用于需要精确测量磁场的应用，如磁场强度测量、位置检测等。

2.2 开关霍尔传感器开关霍尔传感器输出的电压信号在磁场存在时为高电平，无磁场时为低电平，适用于需要检测磁场开关状态的应用，如磁性接近开关、磁性开关等。

2.3 优点和应用霍尔传感器具有灵敏度高、响应速度快、体积小、功耗低等优点。

因此，它广泛应用于汽车电子、工业自动化、电子设备等领域，如车速传感器、转向角传感器、电流检测等。

三、霍尔传感器的工作环境要求3.1 温度要求霍尔传感器对温度的变化比较敏感，因此在使用时要注意工作温度范围，避免超出其允许的温度范围。

3.2 磁场要求霍尔传感器对磁场的强度和方向都有要求，需要根据具体应用选择合适的霍尔传感器。

同时，要避免外部磁场对传感器的干扰，以确保测量结果的准确性。

3.3 电源要求霍尔传感器通常需要外部供电，电源的稳定性对传感器的工作影响较大，应选择稳定的电源，并注意电源电压的匹配。

四、霍尔传感器的优化设计4.1 磁场集中设计通过合理的磁场集中设计，可以提高传感器的灵敏度和精度。

霍尔元件的结构及工作原理霍尔集成电路知识讲解霍尔元件是一种利用哈密顿原理在一定的电场或磁场下检测电子运动的传感器。

它的结构简单，可靠性高，具有响应速度快、信号线性化等优点，广泛应用于位置检测、电机控制、电能计量等领域。

本文将详细介绍霍尔元件的结构及其工作原理，为大家提供有益的知识储备。

1. 霍尔元件的结构霍尔元件由霍尔片、电极和封装材料三部分组成。

其中，霍尔片是核心部件，封装材料是外壳，电极是连接信号源和输出器件的桥梁。

下面分别介绍一下三个部分的详细结构。

1.1 霍尔片霍尔片是由n型和p型半导体层交替体叠加形成的，层与层之间相互隔离，其中夹在中间的一层即为霍尔层。

霍尔层是一层超薄、高纯度的半导体材料，在霍尔元件中具有非常重要的作用，主要用于检测磁场和输出信号。

霍尔层的材料通常为镓砷化铟（InGaAs）、硅（Si）等。

1.2 电极电极通常由金属制成，用于连接信号源和输出器件，如电阻、电容等。

电极应能够确保连接的稳固性和耐腐蚀性，并具备尽可能低的电阻值和电容值。

电极之间的距离必须足够小，才能保证元件的灵敏度和响应速度。

1.3 封装材料封装材料主要用于保护霍尔片和电极，以防外界环境对元件的影响。

常用的封装材料有金属、塑料和陶瓷等。

不同材料的特点也决定了霍尔元件的使用范围和适用环境。

霍尔元件的工作原理是基于霍尔效应。

所谓霍尔效应，是指当导电材料中流动的电子通过外加纵向磁场时，易受到横向力的作用而偏转这种现象。

在霍尔元件的结构中，霍尔片就是通过霍尔效应测量磁场强度和方向的。

具体来讲，当外加一个磁场，霍尔片的两端会出现不同的电位差，电位差的大小与磁场的强度和方向有关。

为了引出这个电位差，霍尔片需要将信号输出到外部电路中。

输出信号常常采用霍尔效应器（Hall Effect Sensor）进行，它主要由磁敏电阻、前置放大器、滤波电路和比较器等组成。

磁敏电阻是一种根据磁场变化产生电阻变化的电阻器。

当磁场变化时，磁敏电阻的电阻值也会跟着发生变化。

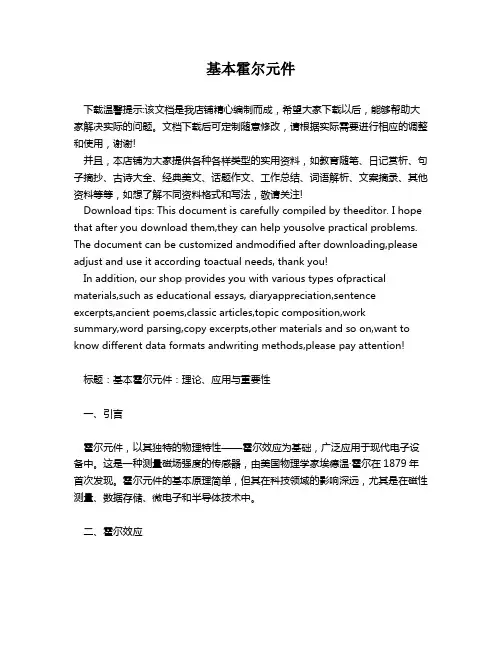

基本霍尔元件下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!标题：基本霍尔元件：理论、应用与重要性一、引言霍尔元件，以其独特的物理特性——霍尔效应为基础，广泛应用于现代电子设备中。
