06 IGBT脉冲氩弧焊

目 录一数字化直流脉冲氩弧焊机特点及应用 (2)二 安全注意事项 (3)三 技术参数 (4)四 安装和连接 (5)五 焊接准备及焊接操作 (11)六 日常维护与检修 (14)七 故障检修 (15)八 电路图 (17)!!!郑重声明：请务必仔细阅读本手册之后，才能进行工作。

1、本手册如有变更，恕不另行通知。

2、本手册内容虽经认真核对，但仍可能有不准之处，如用户发现，请与本公司进行联系,协商。

3、因技术不断进步，产品可能需进行一些相应变动，除功能及操作外，其他部分可能有所不同，敬请谅解。

1一数字化直流脉冲氩弧焊机特点及应用本公司生产的HTD系列数字化直流脉冲氩弧焊机，采用IGBT大功率开关器件，高频逆变技术，通过先进的软开关PWM 脉宽调制技术，将工频逆变为20KHz的高频交流，再进行降压整流， 输出直流电流，得到适合于焊接的直流脉冲多功能焊接电源。

本机具有以下显著特点：1．一机多用，可实现手工电弧焊、直流恒流氩弧焊，直流脉冲氩弧焊；2．微电脑控制技术， 可保存10组常用焊接规范；3．采用先进的全桥软开关逆变技术，效率高，体积小，重量轻；4．具有提前送气、滞后停气、电流缓升、电流缓降等功能，且参数可调，易于控制；5．脉冲频率、占空比、幅值可任意调节；6．优良的非接触引弧性能，起弧容易，电弧稳定，焊接质量高；7．具有过热、过流、水冷却焊枪缺水等保护功能，焊机工作安全可靠。

适用范围：适用于碳钢、合金钢、不锈钢、铜、钛等各种金属材料的焊接。

适合机械、石油、化工、造船、车辆、电力建设及建筑装饰等行业。

2二安全方面注意事项2.1 注意避免发生重大人身事故为了保证操作安全，请务必遵守以下事项：a.输入侧的动力电源事项、设置场所的选定、高压气体的使用保管及配管、焊接制品的保管及废物处理等，请遵从法规或贵公司的企业标准。

b. 服装、安全防护用具的配戴为防止眼部发炎和皮肤烧伤，请务必遵守劳动安全卫生规则，配戴相应的防护用具。

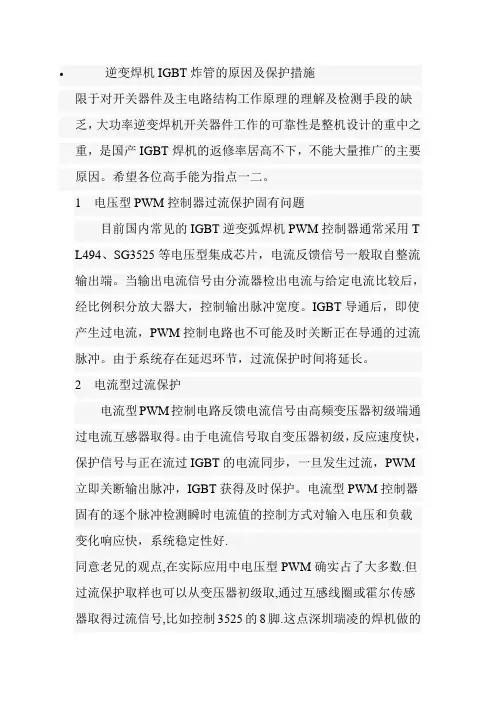

•逆变焊机IGBT炸管的原因及保护措施限于对开关器件及主电路结构工作原理的理解及检测手段的缺乏，大功率逆变焊机开关器件工作的可靠性是整机设计的重中之重，是国产IGBT焊机的返修率居高不下，不能大量推广的主要原因。

希望各位高手能为指点一二。

1电压型PWM控制器过流保护固有问题目前国内常见的IGBT逆变弧焊机PWM控制器通常采用T L494、SG3525等电压型集成芯片，电流反馈信号一般取自整流输出端。

当输出电流信号由分流器检出电流与给定电流比较后，经比例积分放大器大，控制输出脉冲宽度。

IGBT导通后，即使产生过电流，PWM控制电路也不可能及时关断正在导通的过流脉冲。

由于系统存在延迟环节，过流保护时间将延长。

2电流型过流保护电流型PWM控制电路反馈电流信号由高频变压器初级端通过电流互感器取得。

由于电流信号取自变压器初级，反应速度快，保护信号与正在流过IGBT的电流同步，一旦发生过流，PWM 立即关断输出脉冲，IGBT获得及时保护。

电流型PWM控制器固有的逐个脉冲检测瞬时电流值的控制方式对输入电压和负载变化响应快，系统稳定性好.同意老兄的观点,在实际应用中电压型PWM确实占了大多数.但过流保护取样也可以从变压器初级取,通过互感线圈或霍尔传感器取得过流信号,比如控制3525的8脚.这点深圳瑞凌的焊机做的不错,可以很好保护开关管过流.如何通过检测手段判断一种逆变电源的主电路是否可靠,我认为可以从开关器件和主变压器的空载和负载状态下的电流电压波形来分析.从而针对性的调整开关器件参数及过流过压缓冲元件参数以及高频变压器的参数,难点在于如何选择匹配.其实用的都是很普通的元件，关键是线路设计和制作工艺精良才保证了品质，这台焊机在一家防盗门厂用了九年，每天两班16个小时在用，标称130A的小机器比现在标称200A的都好用，飞溅极少。

电焊条都可以烧到4mm的，空载电压才48V而已。

暂载率100％，重量也才10.5KG。

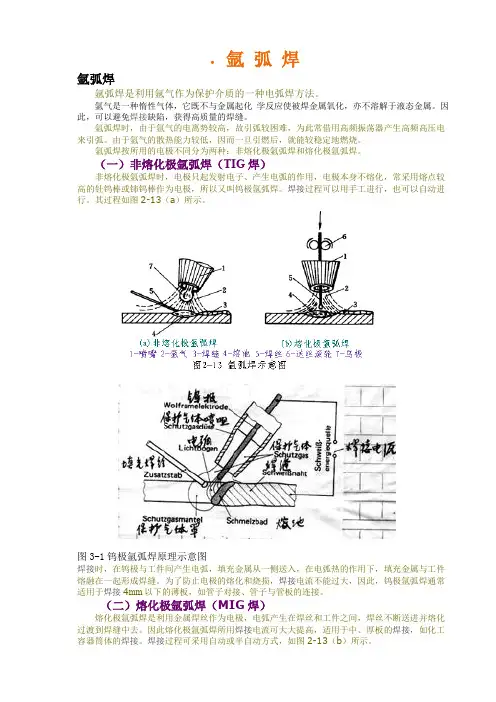

氩弧焊氩弧焊氩弧焊是利用氩气作为保护介质的一种电弧焊方法。

氩气是一种惰性气体，它既不与金属起化学反应使被焊金属氧化，亦不溶解于液态金属。

因此，可以避免焊接缺陷，获得高质量的焊缝。

氩弧焊时，由于氩气的电离势较高，故引弧较困难，为此常借用高频振荡器产生高频高压电来引弧。

由于氩气的散热能力较低，因而一旦引燃后，就能较稳定地燃烧。

氩弧焊按所用的电极不同分为两种：非熔化极氩弧焊和熔化极氩弧焊。

（一）非熔化极氩弧焊（TIG焊）非熔化极氩弧焊时，电极只起发射电子、产生电弧的作用，电极本身不熔化，常采用熔点较高的钍钨棒或铈钨棒作为电极，所以又叫钨极氩弧焊。

焊接过程可以用手工进行，也可以自动进行。

其过程如图2-13（a）所示。

图3-1钨极氩弧焊原理示意图焊接时，在钨极与工件间产生电弧，填充金属从一侧送入，在电弧热的作用下，填充金属与工件熔融在一起形成焊缝。

为了防止电极的熔化和烧损，焊接电流不能过大，因此，钨极氩弧焊通常适用于焊接4mm以下的薄板，如管子对接、管子与管板的连接。

（二）熔化极氩弧焊（MIG焊）熔化极氩弧焊是利用金属焊丝作为电极，电弧产生在焊丝和工件之间，焊丝不断送进并熔化过渡到焊缝中去。

因此熔化极氩弧焊所用焊接电流可大大提高，适用于中、厚板的焊接，如化工容器筒体的焊接。

焊接过程可采用自动或半自动方式，如图2-13（b）所示。

熔化极氩弧焊时的金属熔滴过渡，主要是喷射过渡的形式。

喷射过渡的特点是在焊接电压较高、焊接电流超过某临界值时，熔滴呈雾状的细滴沿焊丝轴向高速射入溶池。

喷射过渡时不发生短路现象，电弧燃烧非常稳定，飞溅现象消失，焊缝成形好，熔透深度增加，所以溶化极氩弧焊主要用于焊接厚度为3mm以上的金属。

由于氩气比较稀缺，使得氩弧焊的焊接成本较高。

故目前主要用来焊接易氧化的有色金属（如铝、镁及其合金）、稀有金属（如钼、钛及其合金）、高强度合金钢及一些特殊用途的高合金钢（如不锈钢、耐热钢）。

近三十年来，发展了钨极、熔化极脉冲氩弧焊，使之扩大了氩弧焊的应用范围。

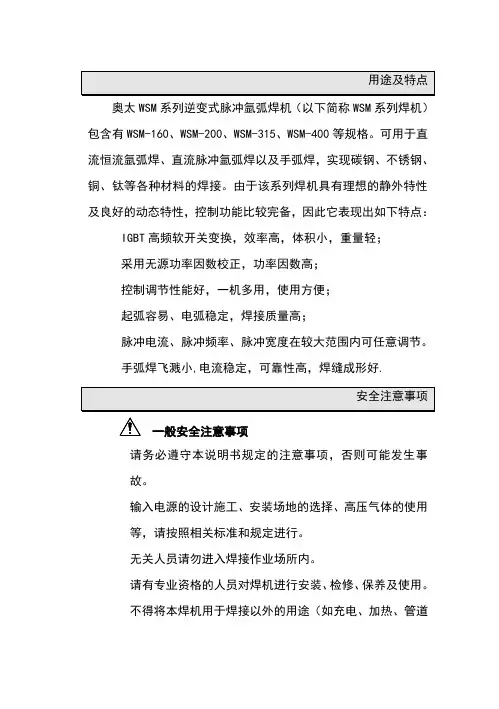

用途及特点奥太WSM系列逆变式脉冲氩弧焊机（以下简称WSM系列焊机）包含有WSM-160、WSM-200、WSM-315、WSM-400等规格。

可用于直流恒流氩弧焊、直流脉冲氩弧焊以及手弧焊，实现碳钢、不锈钢、铜、钛等各种材料的焊接。

由于该系列焊机具有理想的静外特性及良好的动态特性，控制功能比较完备，因此它表现出如下特点：IGBT高频软开关变换，效率高，体积小，重量轻；采用无源功率因数校正，功率因数高；控制调节性能好，一机多用，使用方便；起弧容易、电弧稳定，焊接质量高；脉冲电流、脉冲频率、脉冲宽度在较大范围内可任意调节。

手弧焊飞溅小,电流稳定，可靠性高，焊缝成形好.安全注意事项一般安全注意事项请务必遵守本说明书规定的注意事项，否则可能发生事故。

输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准和规定进行。

无关人员请勿进入焊接作业场所内。

请有专业资格的人员对焊机进行安装、检修、保养及使用。

不得将本焊机用于焊接以外的用途（如充电、加热、管道解冻等等）。

如果地面不平，要注意防止焊机倾倒。

防止触电造成电击或灼伤请勿接触带电部位。

请专业电气人员用规定截面的铜导线将焊机接地。

请专业电气人员用规定截面的铜导线将焊机接入电源，绝缘护套不得破损。

在潮湿、活动受限处作业时，要确保身体与母材之间的绝缘。

高空作业时，请使用安全网。

不用时，请关闭输入电源。

避免焊接烟尘及气体对人体的危害请使用规定的排风设备，避免发生气体中毒和窒息等事故。

在容器底部作业时，保护气体会沉积在周围，造成窒息。

应特别注意通风。

避免焊接弧光、飞溅及焊渣对人体的危害请佩戴足够遮光度的保护眼镜。

弧光会引起眼部发炎，飞溅及焊渣会烫伤眼睛。

请使用焊接用皮质保护手套、长袖衣服、帽子、护脚、围裙等保护用品，以免弧光、飞溅及焊渣灼伤、烫伤皮肤。

防止发生火灾、爆炸、破裂等事故焊接场所不得放置可燃物，飞溅和烫焊缝会引发火灾。

焊接电缆与母材要连接紧固，否则会发热酿成火灾。
