2019年结构力学期末考试题及答案

结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

结构力学考试题及答案【篇一：《结构力学》期末考试试卷(a、b卷-含答案)】>一、填空题（20分）（每题2分）1.一个刚片在其平面内具有3 一个点在及平面内具有自由度；平面内一根链杆自由运动时具有 3 个自由度。

2.静定结构的内力分析的基本方法，隔离体上建立的基本方程是程。

3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生和4.超静定结构的几何构造特征是5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其中反对称未知力等于零。

6.力矩分配法适用于。

7.绘制影响线的基本方法有8.单元刚度矩阵的性质有9.结构的动力特性包括；； 10. 在自由振动方程y(t)?2??y(t)??2y(t)?0式中，?称为体系的率，?称为阻尼比。

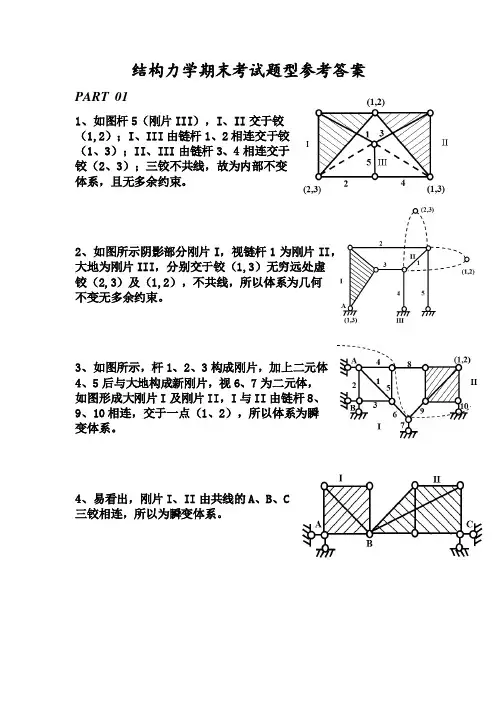

...二、试分析图示体系的几何组成（10分）（1）（２）答案：（1）答：该体系是几何不变体系且无余联系。

（2）答：该体系是几何不变体系且无多余联系。

三、试绘制图示梁的弯矩图（１０分）（1）（2）答案：（１）（２）m图四、简答题（20分）1. 如何求单元等效结点荷载？等效荷载的含义是什么？答案：2.求影响线的系数方程与求内力方程有何区别？答案：3.动力计算与静力计算的主要区别是什么？答案：4.自由振动的振幅与那些量有关？答案五、计算题（40分）1、用图乘法计算如图所示简支梁a截面的转角?a。

已知ei=常量。

（10分）答案：解：作单位力状态，如图所示。

分别作出mp和m图后，由图乘法得：2.试作图示伸臂量的fby mk的影响线。

答案：fby的影响线mk的影响线3.试用力法计算单跨静定梁。

并作m图。

（10分）解：选取基本结构，并作出单位弯局矩图和荷载弯矩图如图所示4.试用位移法求作图示连续梁的内力图。

（10分）（型常数、载常数见附表）解：（c）m 解：（1）只有一个未知量，基本体系如图所示（d）mp （2）建立位移法典型方程k11z1?r1p?0（3）作m,mp如图所示（a）（b）11k11?7i；r1p?pl?ql2881(pl?ql2)（4）代入方程解得：z1??56i（5）叠加法绘制弯矩图（e）附表：型常数、载常数表（e）【篇二：结构力学试题及答案汇总(完整版)】. 图示体系的几何组成为：（ a） a. 几何不变，无多余联系； b. 几何不变，有多余联系； c. 瞬变； d. 常变。

结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。

B. 静定结构在受载后只会产生弹性变形。

C. 静定结构的变形与载荷无关。

D. 静定结构的内力分布不受载荷位置的影响。

答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。

B. 超静定结构的内力计算需要考虑结构的几何和材料特性。

C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。

D. 超静定结构的内力分布与载荷位置无关。

答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。

答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。

答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。

答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。

答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。

答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。

静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。

《结构力学》复习题一、填空题1、位移法方程系数的物理意义是，方程的物理意义是。

2、平面桁架的结点隔离体受力图是属于力系，应满足____个平衡条件。

3、虚功方程中，力和位移之间的关系是。

4、力矩分配法适用于求解和。

5、矩阵位移法求解时的两个要点为和。

6、对作用于静定结构某一几何不变部分的荷载进行时，只有该部分的内力发生变化，其余部分的反力和内力均保持不变。

7、力矩分配法适用于求解和。

8、平面桁架的结点隔离体受力图是属于力系，应满足____个平衡条件。

9、杆轴为曲线，在竖向荷载作用下产生的结构是拱结构。

10、矩阵位移法求解时的两个要点为和。

11、虚功方程中，力和位移之间的关系是。

12、位移法方程系数的物理意义是，方程的物理意义是。

二、选择题1、静定结构有变温时：（）A、无变形，无位移，无内力；B、有变形，有位移，有内力；C、有变形，有位移，无内力；D、无变形，有位移，无内力。

2、图示桁架，各杆EA为常数，除支座链杆外，零杆数为：( )A、四根；B、二根； C.、一根； D、零根。

l= a63、绘制任一量值的影响线时，假定荷载是（）A、一个方向不变的单位移动荷载B、一组移动荷载C、动力荷载D、单个移动荷载4、机动法作简支梁内力影响线所依据的原理是( )A、刚体系虚位移原理B、刚体系虚力原理C、变形体虚位移原理D、变形体虚力原理5、下列说法，哪一句是错的：（）A.超静定结构具有多余约束；B.对于超静定结构支座位移、温度改变产生反力和内力；C.在荷载作用下超静定结构内力与各杆刚度的绝对值大小有关；D.在荷载作用下超静定结构内力与各杆刚度的相对比值有关；6、图示体系的几何组成为 ( )A.几何不变，无多余联系；B.几何不变，有多余联系；C. 瞬变；D.常变。

7、机动法作简支梁内力影响线所依据的原理是( )A.刚体系虚位移原理B.刚体系虚力原理C.变形体虚位移原理D.变形体虚力原理8、下列说法，哪一句是错的：（）A.超静定结构具有多余约束；B.对于超静定结构支座位移、温度改变产生反力和内力；C.在荷载作用下超静定结构内力与各杆刚度的绝对值大小有关；D.在荷载作用下超静定结构内力与各杆刚度的相对比值有关；9、力法典型方程中δij的物理意义为：（）A.在i处作用的单位力引起的j处的位移大小；B.在j处作用的单位力引起的i处的位移大小；C.在j处作用的单位位移引起的i处的力大小；D.在i处作用的单位位移引起的j处的力大小；10、静定结构的内力计算与（）A、EI无关；B、 EI 相对值有关；C、EI绝对值有关；D、 E无关，I 有关。

一、填空题。

1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是 梁 和 钢架 ，主要承受轴力的是拱 和 桁架 。

2、选取结构计算简图时，一般要进行杆件简化、支座 简化、 结点 简化和 荷载 简化。

3、分析平面杆件体系的几何组成常用的规律是两刚片法则、 三钢片 和二元体法则。

4、建筑物中用以支承荷载的骨架部分称为 结构 ，分为 板件 、 杆壳 和实体 三大类。

5、一个简单铰相当于 两个 个约束。

6、静定多跨梁包括 基础 部分和 附属 部分，内力计算从 附属 部分开始。

7、刚结点的特点是，各杆件在连接处既无相对 移动 也无相对 转动 ，可以传递 力 和 力矩 。

8、平面内一根链杆自由运动时的自由度等于三 。

二、判断改错题。

1、三刚片用三个铰两两相联不一定成为几何不变体系。

（ ）2、对静定结构，支座移动或温度改变不会产生内力。

（ ）3、力法的基本体系不一定是静定的。

（ ）4、任何三铰拱的合理拱轴不一定是二次抛物线。

（ ）5、图乘法不可以用来计算曲杆。

（ ） 三、选择题。

1、图示结构中当改变B 点链杆方向（不能通过A 铰）时，对该梁的影响是（ ）A 、全部内力没有变化B 、弯矩有变化C 、剪力有变化D 、轴力有变化2、右图所示刚架中A 支座的反力A H 为（ ）A 、PB 、2P -C 、P -D 、2P3、右图所示桁架中的零杆为（ ）A 、CH BI DG ,,B 、BI AB BG DC DG DE ,,,,,C 、AJ BI BG ,,D 、BI BG CF ,,4、静定结构因支座移动，（ ） A 、会产生内力，但无位移 B 、会产生位移，但无内力 C 、内力和位移均不会产生 D 、内力和位移均会产生5A 、θδ=+a cX B 、θδ=-a cXC 、θδ-=+a cXD 、θδ-=-acX四、对下图所示平面杆件体系作几何组成分析。

五、1‘用力法计算下图所示超静定组合结构，并画出梁式杆的M 图。

一、填空题。

1在梁、刚架、拱、桁架四种常见结构中，主要受弯的是 _和 钢架，主要承受轴力的是拱 ____ 和桁架 。

2、 选取结构计算简图时， 一般要进行杆件简化、 支座 简化、结点 简化和 荷载 简化。

3、 分析平面杆件体系的几何组成常用的规律是两刚片法则、 三钢片 __________ 和二元体法则。

4、 建筑物中用以支承荷载的骨架部分称为 结构 ，分为________ 、 杆壳和实体 __________ 三大类。

5、 一个简单铰相当于 两个 个约束。

6、 静定多跨梁包括 基础 部分和 附属 部分，内力计算从 附属 部分开始。

7、 刚结点的特点是，各杆件在连接处既无相对 移动也无相对 转动，可以传递 力_和力矩 。

8、 平面内一根链杆自由运动时的自由度等于三。

、判断改错题。

1三刚片用三个铰两两相联不一定成为几何不变体系。

（ ） 2、 对静定结构，支座移动或温度改变不会产生内力。

（）3、 力法的基本体系不一定是静定的。

（ ）4、 任何三铰拱的合理拱轴不一定是二次抛物线。

（）5、图乘法不可以用来计算曲杆。

（ ）三、选择题。

A 、全部内力没有变化B 弯矩有变化C 剪力有变化D 轴力有变化2、右图所示刚架中 A 支座的反力H A 为（）P——C 2EIEI B1图示结构中当改变 B 点链杆方向（不能通过A 铰）时，对该梁的影响是（EI A3、右图所示桁架中的零杆为（ ）A DG,BI,CHB 、DE,DG, DC,BG, AB, BlC BG, Bl , AJD 、CF , BG,BI4、 静定结构因支座移动，（） A 、会产生内力，但无位移 B 会产生位移，但无内力 C 内力和位移均不会产生 D 内力和位移均会产生5、 对右图所示的单跨超静定梁，支座A 产生逆时针转角 二，支座B 产生竖直沉降C ,若取简支梁为其基本结构，则力法方程为（ ）AX c» a ~c 八AB X— —□El 1 az1X Ca聿我績f $y C=-Q 1aABDX -C =-QX 『F 、—r 1—.ElIa四、对下图所示平面杆件体系作几何组成分析。

结构力学期末考试试卷一、选择题（每题2分，共20分）1. 结构力学中，静定结构的内力可以通过什么方法求解？A. 静力平衡法B. 材料力学法C. 能量法D. 弹性力学法2. 根据弯矩图，下列哪一项不是梁的典型受力特征？A. 正弯矩B. 负弯矩C. 剪力D. 扭矩3. 影响结构稳定性的主要因素不包括以下哪一项？A. 材料性质B. 几何尺寸C. 外部荷载D. 环境温度4. 以下哪种情况下，结构的位移不会发生变化？A. 荷载增加B. 材料强度降低C. 约束条件不变D. 几何形状改变5. 根据欧拉公式，细长压杆的临界荷载与以下哪一项无关？A. 杆件长度B. 杆件截面积C. 材料的弹性模量D. 杆件的惯性矩...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述结构力学中静定结构与超静定结构的区别。

2. 解释什么是弯矩和剪力，并说明它们在梁的受力分析中的作用。

3. 描述结构稳定性的概念，并举例说明在实际工程中如何保证结构的稳定性。

三、计算题（每题25分，共50分）1. 给定一个简支梁，长度为10米，承受均布荷载q=20kN/m。

请计算梁的弯矩图，并求出最大弯矩和剪力。

2. 考虑一个由两根柱子支撑的框架结构，柱子的高度为20米，底部固定，顶部自由。

当顶部施加一个水平力P=100kN时，求出柱子的内力和位移。

四、论述题（共30分）1. 结构力学在现代建筑工程中的应用极其广泛，请结合实际案例，论述结构力学在桥梁设计中的重要性。

五、附加题（10分，可选做）1. 讨论在地震等自然灾害情况下，结构力学如何帮助我们评估和提高建筑物的抗震性能。

【结束语】本次考试到此结束，希望同学们能够通过本次考试，更好地理解和掌握结构力学的基本原理和应用。

在今后的学习和工作中，能够将所学知识灵活运用，为工程实践做出贡献。

祝同学们考试顺利！。

构造力学期末考试题库含答案一、判断题(共223小题〕1。

构造的类型假设按几何特征可分为平面构造和空间构造。

(A)2、狭义构造力学的研究对象是板、壳构造(B)。

3 单铰相当于两个约束。

(A)4、单刚节点相当于三个约束。

(A)5、静定构造可由静力平衡方程确定全部约束力和力。

A6、超静定构造可由静力平衡方程确定全部约束力和力B。

7 无多余约束的几何不变体系是静定构造。

A 8 三刚片规则中三铰共线为可变体系。

B 9 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为静定构造。

A10 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为超静定构造B。

11链杆相当于两个约束。

B 12 平面上的自由点的自由度为2A13 平面上的自由刚体的自由度为3 A14 铰结点的特征是所联结各杆可以绕结点中心自由转动。

A15 有多余约束的几何不变体系是超静定构造。

A16 无多余约束的几何可变体系是超静定构造。

B17、无多余约束的几何可变体系是静定构造。

B18刚结点的特征是当构造发生变形时汇交于该点的各杆端间相对转角为零。

A19 三刚片规则中三铰共线为瞬变体系。

A20三个本身无多余约束的刚片用三个不共线的单铰两两相连，则组成的体系为静定构造。

A 21 一个刚结点相当于3个约束。

22 一个连接3个刚片的复铰相当于2个单铰。

A23 一个铰结三角形可以作为一个刚片。

A24 一个铰结平行四边形可以作为一个刚片。

B 25 一根曲杆可以作为一个刚片。

A26 一个连接４个刚片的复铰相当于2个单铰．B27 任意体系加上或减去二元体，改变体系原有几何组成性质。

B28 平面几何不变体系的计算自由度一定等于零。

B29 平面几何可变体系的计算自由度一定等于零。

B30 三刚片体系中假设有1对平行链杆，其他2铰的连线与该对链杆不平行，则该体系为几何不变体系。

A31 三刚片体系中，假设有三对平行链杆，则该体系仍有可能是几何不变的。

B32 三刚片体系中，假设有２对平行链杆，则该体系仍有可能是几何不变的。

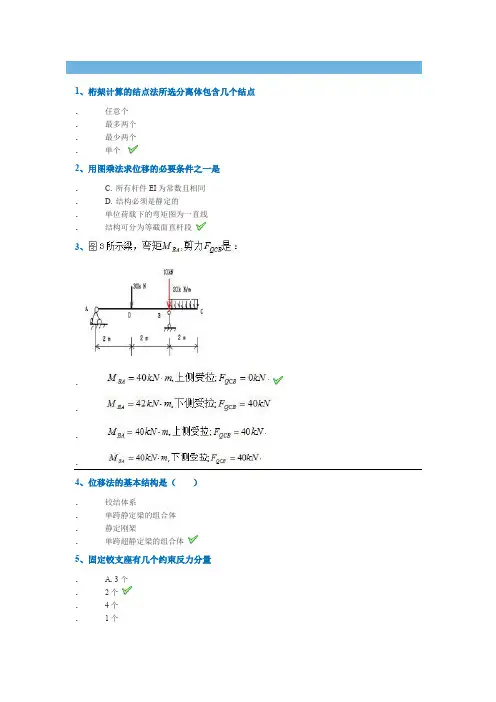

1、桁架计算的结点法所选分离体包含几个结点.任意个.最多两个.最少两个.单个2、用图乘法求位移的必要条件之一是. C. 所有杆件EI为常数且相同. D. 结构必须是静定的.单位荷载下的弯矩图为一直线.结构可分为等截面直杆段3、....4、位移法的基本结构是（）.铰结体系.单跨静定梁的组合体.静定刚架.单跨超静定梁的组合体5、固定铰支座有几个约束反力分量. A. 3个.2个.4个.1个6、导出单位荷载法的原理是.叠加原理.静力平衡条件.虚力原理.虚位移原理7、....8、从一个无多余约束的几何不变体系上去除二元体后得到的新体系是.几何瞬变体系.几何可变体系.有多余约束的几何不变体系.无多余约束的几何不变体系9、图2所示结构的超静定次数、未知结点位移数是：.超静定次数是1、未知结点位移数是1.超静定次数是1、未知结点位移数是.超静定次数是1、未知结点位移数是0.超静定次数是0、未知结点位移数是010、两刚片用三根延长线交于一点的链杆相连组成. E. 有两个多余约束的几何不变体系.瞬变体系.有一个自由度和一个多余约束的可变体系.无多余约束的几何不变体系11、图7所示结构的超静定次数为. 4. 3. 2. 512、定向滑动支座有几个约束反力分量.1个.3个Array.2个.4个13、结构的刚度是指.结构保持原有平衡形式的能力.结构抵抗破坏的能力.结构抵抗失稳的能力Array.结构抵抗变形的能力14、图示两结构相同的是（）.剪力.轴力.C点竖向位移Array.弯矩15、图示结构，A截面转角方向是（）.等于0.顺时针.逆时针.不能确定16、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的基本结构是（）. A. B. C. D17、图6所示两个刚架的关系是. B. 内力相同，变形也相同.内力不同，变形也不相同.内力相同，变形相同.内力相同，变形不同18、图1所示计算简图是：. F. 为有多余约束的几何不变体系。
