Motor ModelαiF 1/5000αiF 2/5000αiF 4/4000αiF 8/3000αiF 12/3000Rated output(kw)0.50.75 1.4 1.63Stalling torque(Nm)124812Max.speed(r/min)50005000500030003000Rotor intertia(kgm 2)0.000310.000530.00140.00260.0062Driver(αi SV)80SpecificationA06B-0202-Bxyz A06B-0205-Bxyz A06B-0223-Bxyz A06B-0227-Bxyz A06B-0243-Bxyz Motor ModelαiF 22/3000αiF 30/3000αiF 40/3000Rated output(kw)476Stalling torque(Nm)223038Max.speed(r/min)300030003000Rotor intertia(kgm 2)0.0120.0170.022Driver(αi SV)80Specification A06B-0247-Bxyz A06B-0253-Bxyz A06B-0257-Bxyz Note 2：Straight shaft with key way3：Taper shaft,with breakA06B-0257-Bxyz x ：0：Taper shaft1：Straight shaft1: with Fan (only for aiF 40)2: with High-Torque Brake *14：Straight shaft,with break5：Straight shaft with key way,with breaky ：0: standardz ：0：Pulsecoder aiA10001：Pulsecoder aiI10002：Pulsecoder aiA160003: with High-Torque Brake , with Fan *1*1): "x" should be from 3 to 5αiF 伺服电机简明规格参数20401609533000αiF 40/3000i with fan 0.022FANUC伺服电机按驱动电压可分为高压电机(400VHV)和低压电机（200V）；按产品系列可以分αi系列和βiS系列两大类；这两大系列伺服电机又依次可以分为αiF、αiS、αiF(HV)、αiS(HV)和βiS、βiS(HV)等子类。
伺服系统伺服系统，servomechanism，是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。
伺服的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。
[编辑本段]基本概念伺服系统是用来精确地跟随或复现某个过程的反馈控制系统。
又称随动系统。
在很多情况下，伺服系统专指被控制量（系统的输出量）是机械位移或位移速度、加速度的反馈控制系统，其作用是使输出的机械位移（或转角）准确地跟踪输入的位移（或转角）。
伺服系统的结构组成和其他形式的反馈控制系统没有原则上的区别。
伺服系统最初用于船舶的自动驾驶、火炮控制和指挥仪中，后来逐渐推广到很多领域，特别是自动车床、天线位置控制、导弹和飞船的制导等。
采用伺服系统主要是为了达到下面几个目的：①以小功率指令信号去控制大功率负载。
火炮控制和船舵控制就是典型的例子。
②在没有机械连接的情况下，由输入轴控制位于远处的输出轴，实现远距同步传动。
③使输出机械位移精确地跟踪电信号，如记录和指示仪表等。
衡量伺服系统性能的主要指标有频带宽度和精度。
频带宽度简称带宽，由系统频率响应特性来规定，反映伺服系统的跟踪的快速性。
带宽越大，快速性越好。
伺服系统的带宽主要受控制对象和执行机构的惯性的限制。
惯性越大，带宽越窄。
一般伺服系统的带宽小于15赫，大型设备伺服系统的带宽则在1～2赫以下。
自20世纪70年代以来，由于发展了力矩电机及高灵敏度测速机，使伺服系统实现了直接驱动，革除或减小了齿隙和弹性变形等非线性因素，使带宽达到50赫，并成功应用在远程导弹、人造卫星、精密指挥仪等场所。
伺服系统的精度主要决定于所用的测量元件的精度。
因此，在伺服系统中必须采用高精度的测量元件，如精密电位器、自整角机、旋转变压器、光电编码器、光栅、磁栅和球栅等。
此外，也可采取附加措施来提高系统的精度，例如将测量元件（如自整角机）的测量轴通过减速器与转轴相连，使转轴的转角得到放大，来提高相对测量精度。
FANUC数控系统的工作原理FANUC数控系统是一种广泛应用于机床领域的自动化控制系统，它的工作原理基于计算机技术和电子控制技术的结合。
它通过精确的控制机床的运动，实现对工件的加工和加工过程的自动化控制。
本文将从数控系统的基本组成、工作原理和应用领域等方面进行介绍。
一、基本组成FANUC数控系统的基本组成包括数控装置、数控伺服系统和执行系统。
数控装置是整个系统的核心部分，它由数控主机和操作面板组成。
数控主机负责解析和执行加工程序，并控制伺服系统和执行系统的运动。
操作面板则提供了人机交互的界面，操作人员通过它来输入加工程序和控制机床的运动。
数控伺服系统是控制机床运动的关键部分，它由伺服电机、编码器和伺服放大器等组成。
伺服电机负责驱动机床的各个轴向运动，编码器用于反馈运动信息，伺服放大器则负责控制伺服电机的运动。
执行系统主要包括机床的各个运动轴和刀具系统，它们负责实际的加工操作。
二、工作原理FANUC数控系统的工作原理可以简单概括为以下几个步骤：首先，操作人员通过操作面板输入加工程序，包括加工路径、工艺参数等信息。
然后，数控主机根据加工程序生成一系列控制指令，通过通信接口发送给数控伺服系统。
数控伺服系统接收到控制指令后，根据编码器的反馈信息，通过控制伺服电机的转动来控制机床的运动。
同时，执行系统根据伺服系统的控制信号，控制机床的刀具进行加工操作。
整个过程中，数控主机不断地从编码器获取反馈信息，并进行实时的控制调整，以保证机床的精确运动和加工质量。
三、应用领域FANUC数控系统广泛应用于各种机床中，包括车床、铣床、钻床等。
它在制造业中发挥着重要的作用，能够实现高精度、高效率的加工操作。
例如，在汽车制造业中，FANUC数控系统可以控制机床完成车削、铣削、钻孔等多种工艺，实现零件的精确加工。
在航空航天领域，FANUC数控系统可以应用于制造飞机的结构件和发动机零部件，确保其精度和质量。
FANUC数控系统还广泛应用于其他工业领域，如电子、电器、模具等。

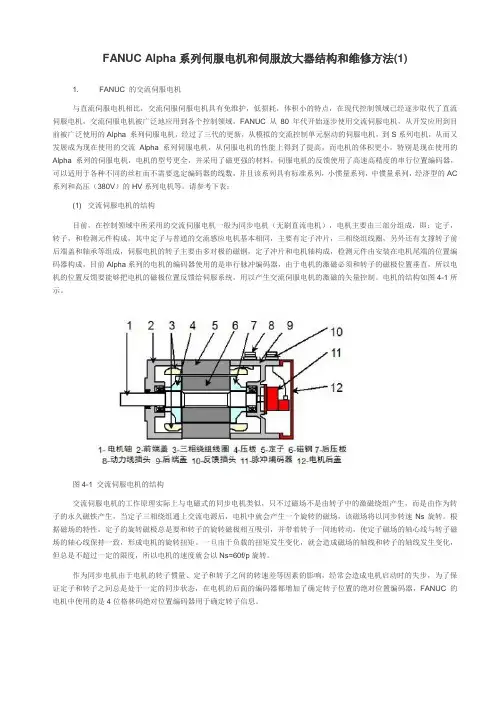

FANUC AC SERVO MOTOR #*s series FANUC AC SPINDLE MOTOR #* series FANUC SERVO AMPLIF IER #* series维修说明书B-65325CM/01·本说明书的任何内容不得以任何方式复制。
·所有参数指标和设计可随时修改,恕不另行通知。
我们试图在本说明书中描述尽可能多的情况。
然而,对于那些不必做的和不可能做的情况,由于存在各种可能性,我们没有描述。
因此,对于那些在说明书中没有特别描述的情况,可以视为“不可能”的情况。
B-65325CM/01为了安全使用为了安全使用为了使您更安全的使用本公司的伺服电机、主轴电机以及伺服放大器(βi SVM βiSVPM,本公司已将相应的注意事项写入“为了安全使用”中。
请在使用电机及放大器之前仔细阅读“为了安全使用”。
另外,有关电机和放大器的各项功能请参阅本篇,请在完全理解的基础上正确使用。
还有,对于“为了安全使用”中没有记录的事项,原则上是禁止操作的。
有关此方面的事项请在操作前预先与本公司进行联系。
目录1.1 警告、注意、注释............................................................................................s-21.2 FANUC AC SERVO MOTOR βi s series,FANUC AC SPINDLE MOTOR βi series.........................................................s-3 1.2.1 警告..................................................................................................s-31.2.2 注意..................................................................................................s-51.2.3 注释..................................................................................................s-61.3 FANUC SERVO AMPLIFIER βi series............................................................s-8 1.3.1 安装时的警告及注意.......................................................................s-81.3.1.1 警告............................................................................................s-81.3.1.2 注意............................................................................................s-91.3.1.3 注释..........................................................................................s-101.3.2 试运行时的警告及注意.................................................................s-111.3.2.1 警告..........................................................................................s-111.3.2.2 注意..........................................................................................s-121.3.3 维护时的警告及注意.....................................................................s-131.3.3.1 警告..........................................................................................s-131.3.3.2 注意..........................................................................................s-141.3.3.3 注释..........................................................................................s-14为了安全使用B-65325CM/01 1.1 警告、注意、注释“为了安全使用”中为了保证操作人员人身安全以及防止机床损坏的有关安全的注意事项,并根据它们在安全方面的重要程度,在正文中以“警告”和“注意”来描述。
论FANUC数控机床的伺服设定及调整进入二十一世纪，数控机床在工业上的应用越来越广泛，我国的数控机床占有量已经排名世界前列。
在众多数控系统中，FANUC数控系统是目前国内也是世界上市场占有率最高的数控系统，虽然FANUC数控系统的可靠性非常高，但是由于目前国内的操作工对数控机床的保养及维修技术不够精通，经常出现对数控机床的误操作或者数据的误删除，从而导致数控设备的故障。
伺服报警是FANCU数控机床常见的报警之一，文章通过对伺服系统原理以及伺服参数设定的讲解让操作者对FANUC伺服系统的设定及调整有个基础的认识，从而可以使操作者能对一些常见的伺服报警进行处理。
标签：FANUC；数控机床；数控维修；伺服参数；伺服调整1 伺服系统基本参数的设置FSSB中文全称为高速串行伺服总线，将CNC控制器和多个伺服放大器通过高速串行伺服总线用一根光缆进行连接，从而提高伺服运行的可靠性。
使用高速串行伺服總线对进给轴进行控制时，需要设定如下的参数：No.1023、No.1905、No.1936、1937、No.14340～14349、No.14376～14391。
设定这些参数的方法有如下3种。
1.1 手动设定1首先设定参数No.1023，从而默认的轴设定完成。
由此就不需要设定参数（No.1905，No.1936、1937，No.14340～14349，No.14376～14391），也不会进行自动设定。
但是此项设定方法设定的参数不完整。
1.2 手动设定2直接输入所有参数（No.1023，No.1905，No.1936、1937，No.14340～14349，No.14376～14391）。
1.3 自动设定进入伺服设定画面，设定轴和放大器的关系，数控系统进行轴设定的自动计算，即自动设定相关参数（No.1023，No.1905，No.1936、1937、No.14340～14349，No.14376～14391）。
2 伺服参数的设置2.1 设定编码器类型和选择设定方式参数1815#5 数控系统是否使用分离型脉冲编码器0：不使用半闭环时1：使用全闭环时参数1902#1 FSSB的设定方式为自动时0：自动设定未完成1：自动设定已完成（1902#O设为0并重启后自动置1）参数1902#0 0：FSSB的设定方式为自动方式1：FSSB的设定方式为手动方式2.2 进入伺服设定画面“伺服设定”页面中各项目含义如下所示。
FANUC的伺服技术与伺服装置前言伺服装置是数控系统的重要组成部分。
伺服技术的发展建立在控制理论、电机驱动及电力电子等技术的基础上。
上世纪50年代初，世界笫一台NC机床的进给驱动采用液压驱动。
由于液压系统单位面积产生的力大于电气系统所产生的力(约为20：1)，而且惯性低、反应快，因此初期的NC系统的进给伺服装置大多采用液压驱动装置。
当时的日本富士通公司计算机控制部(以后发展为FANUC公司)从麻省理工学院学习了笫一台NC技术后，用电液脉冲电机作为数控机床进给驱动系统。
70年代初期，由于石油危机，加上液压对环境的污染以及系统笨重、效率低等原因，美国GETTYS公司开发出直流大惯量伺服电机，这种伺服电机静力矩和起动力矩大，并在NC机床上得到了应用，性能良好。
另一方面，1974年FANUC公司在开发新的低噪声、大扭矩电液脉冲电机时，遇到了技术困难。
而电液脉冲电机原先是使FANUC 数控系统市场占有率高到几乎接近独占鳌头的主要原因；当时担任公司社长的稻叶先生反复思考，“我是技术人员，同时也是经营者。
作为技术人员，我作为电液脉冲电机的发明者而感到自豪、自信；但是作为经营者，我必须反复自问：电液脉冲电机就这样原封不动地持续下去而没有危机吗?通过调查，我确信有新的电机来取代电液脉冲电机。
”于是当即做出了“割爱”的果断决择：废弃使用多年的电液脉冲电机驱动方案，同时转而从美国GETTYS公司引进大惯量直流伺服电机制造技术，并立即进行商品化。
从此，在世界最大的CNC公司，开环的系统由闭环的系统取代；液压的驱动系统由电气驱动系统取代。
这件事，一直在NC业界传为美谈。
在这之后，FANUC又成功地把交流伺服电机应用在数控机床上，然后不断推出新的驱动装置：如直线电机、高速内装电机、直接驱动电机等，提高了数控机床的性能，简化了数控机床的机械结构。
1 数控机床对驱动装置的要求数控机床主要有两种驱动装置：进给伺服驱动装置和主轴驱动装置。
这两种驱动装置在很大程度上决定了数控机床的性能优劣。
1) 数控机床对进给伺服装置的要求a. 机械特性的要求要求伺服装置静态和动态的速降小、刚度大。
伺服系统的刚度与机床机械构件的刚度有相同的意义，即在外部干扰力(切削力、重力等外力)作用下，这些力从工作部件传到电机轴上产生的转角位置变化。
用C 表示单位外力矩作用下的位移：δ= △θ/T式中，△θ为工作部件角位移量，T为外加扰动力矩。
要求δ很小，甚至为零，即通电之后，伺服装置处于闭环状态，要求任何外力不使机床的工作部件发生位移(在限度以内)。
数控机床加工中有时从插补运动过渡到某一轴的直线运动或旋转运动，如果待工作的轴伺服刚性不好，加工精度同样得不到保证，这是显然的。
伺服刚性通常是以对扰动力矩的响应来综合调节系统。
b. 快速相应的要求这在轮廓加工，特别对曲率大的加工对象进行高速加工时要求较严格。
c. 调速范围的要求这可以使数控机床适用于各种不同的刀具、加工材质；适应于各种不同的加工工艺。
在机床加工时，当工作部件处于停止状态，也即进给电机的速度虽然为零，但要求伺服电机仍然具有转矩，这样才能“锁住”工作部件；因此，进给伺服装置仍然处于“伺服”状态。
从理论上说，进给驱动的调速范围为无穷大。
或者说，进给的调速范围越大越好。
比如FANUC的15系统速度范围可达1,000,000,000:1。
d. 输出转矩的要求一定的输出转矩，并要求一定的过载转矩。
机床进给机械负载的性质主要是克服工作部件的摩擦力和切削阻力，因此主要是“恒转矩”的性质。
2) 数控机床对主轴驱动装置的要求a. 足够的输出功率数控机床的主轴负载性质近似于“恒功率”，也就是当机床的主轴转速高时，输出转矩较小；主轴转速低时，输出转矩大；即要求主轴驱动装置也要具有“恒功率”的性质。
可是当主轴电机工作在额定功率、额定转速时，按照一般电机的原理，不可能在电机为额定功率下进行恒功率的宽范围调速。
因此，往往在主轴的机械部分需增加一或二档机械变速档，以提高低速的转矩，扩大恒功率的调速范围；或者降低额定输出功率，扩大恒功率调速范围。
b. 调速范围的要求为保证数控机床适用于各种不同的刀具、加工材质，适应于各种不同的加工工艺，要求主轴驱动装置具有一定的调速范围。
对主轴的驱动装置，一般较低的要求为1:100，高的要求为1:1,000以上。
c. 速度精度的要求一般要求静差度小于5%，更高的要求为小于1%。
如果速降过大，则加工的质量就会受影响，比如光洁度就不好。
d. 快速的要求主轴驱动装置有时也用在定位功能上，这就要求它也具有一定的快速性。
2 驱动电机的发展1) 进给伺服用电机：从直流电机到交流电机，从旋转电机到直线电机对于电动机，其输出转矩T的大小与激磁磁感应强度B1和电枢磁感应强度B2的大小及B1、B2之间夹角θ的正弦成比例。
即：由于上述原因，从技术上FANUC又推出了PWM(脉冲宽度调制)控制的电路。
比如，以固定的频率调制直流电源电压V0，当方波的占空比△t/T0变化时，输出平均电压V1为：V1=[△t/T0]V0 (3)然这种电压的波形也是脉动的，但是由于调制的频率可以达到很高，因此波形仍然可以很好。
从上述原理看出，PWM的特点可以使系统的快速性提得很高。
如果采用晶体管，其动态调节时间比可控硅快，但允许的电流较小，因此比较适合中、小功率的驱动电路。
除了直流进给电机外，FANUC的交流电机也采用PWM控制。
交流电机的控制，是通过交流、直流、交流的原理产生交流电压去控制交流电机。
首先电网的交流电压经过整流变成直流电压，供电给逆变器，它把直流磁路，减小低速脉动。
这种电机非常适合数控车床和数控齿轮机床的应用。
除此以外，FANUC还开发了与机床主轴直连的主轴电机，油冷主轴电机。
为了简化变成交流；而逆变器是由PWM控制的，通过PWM电路，变化交流电压的幅值，频率低时，输出电压的幅值也低，频率高时，由于采用PWM的控制，输出电压的幅值也高。
这样就达到变频的同时也改变了电压。
不但进给驱动系统采用这个原理；而且交流主轴电机的调速也是如此。
一般频率为3kHz～10kHz。
伺服技术的发展与电力电子技术的发展有关，上世纪50年代初使用的功率电子器件为电子管、闸流管，体积大、寿命短、效率低；60年代之后，又相继出现了晶闸管SCR(可控硅整流器)、功率晶体管GTR、功率场效应管MOSFET、绝缘栅三极管IGBT、智能功率模块IPM 等。
把功率放大、触发控制、驱动、保护电路集成在一起。
这些器件的出现，大大提高了系统的控制性能及集成度、可靠性，从而缩小了尺寸，降低了成本。

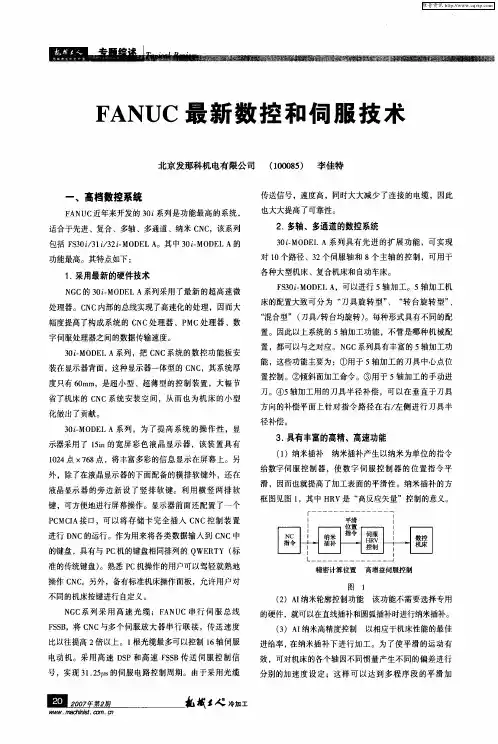

4 控制技术的发展FANUC为了提高伺服装置的性能和实现数控系统的功能，对控制技术不断进行改进。
其中最重要的控制功能为HRV控制。
如图2所示。
FANUC的CNC采用交流伺服电机，实际流过绕组的电流为交流电流。
这有二种方法可以进行控制：(1)电流控制环和控制都为AC量；(2)通过坐标变换电流变量为DC量进行控制。
现在一般采用后者进行控制。
也称矢量变换控制。
矢量控制原理为：交流电机中，转子由定子绕组感应的电流产生磁场；而定子电流含两个成份，一个影响激磁磁场，另一个影响电机输出转矩。
这两个电流成份在定子耦合在一起，为了使交流电机应用在既需要速度又需要转矩控制的场合，必须把影响转矩的电流成份解耦控制，采用磁通向量控制法就可以分离这两个成份，并进行独立控制。
HRV就是基于后者的控制。
由于采用DC控制，它的控制特性不取决于电机的速度(即电流的频率)，从速度控制的观点出发，这意味着由转矩指令决定的实际的转矩与电机的速度无关。
交流异步电机虽然价格便宜、结构简单，早期由于电力电子器件笨重、落后，控制理论陈旧，控制性能差，所以交流电机很长时间没有在NC系统上得到应用。
随着电力电子技术的发展，1971年，德国西门子的Blaschke发明了交流异步机的磁通矢量控制法；1980年，德国人Leonhard为首的研究小组在应用微处理器的矢量控制的研究中取得进展，使矢量控制实用化。
上世纪70年代末，NC机床逐渐采用异步电机为主轴的驱动电机。
对现代数控系统，伺服技术取得的最大突破可以归结为：交流驱动取代直流驱动、数字控制取代模拟控制(或者把它称为软件控制取代硬件控制)。
这两种突破的结果产生了交流数字驱动系统，特别是数字信号处理器DSP的应用，系统的计算速度大大提高，采样时间大大减少。
使伺服系统性能改善、可靠性提高、调试方便、柔性增强。
因而推动了数控机床高精高速加工技术的发展。
图2 HRV控制框图HRV是“高响应矢量”(High Respons Vector)的意义。
所谓HRV控制是对交流电机矢量控制从硬件和软件方面进行优化，以实现伺服装置的高性能化，从而使数控机床的加工达到高速和高精；为了实现高速和高精，进给伺服装置的HRV主要控制：(1)对输入指令具有高精高速的响应；减少采样时间，对电流进行高精度检测；优化软件设计，对电流和速度进行控制，以加大速度增益和位置增益，从而提高改善系统的性能；(2)对外部的干扰具有良好的鲁棒性；(3)采用高精度编码器；(4) 设置HRV滤波器，减少机械谐振影响。
通过以上措施可使系统的速度增益达到5000%，位置增益达到300/秒。
而主轴伺服装置的HRV主要控制：(1)设置HRV滤波器，减少机械谐振影响，加大速度增益；提高系统稳定性；(2)精调加减速，提高同步性；(3)降低高速时绕组温升。
5 采用数字伺服的自调谐技术，方便于调试为了使用户方便调试，对伺服装置，FANUC 还设计了“ Servo Guide”软件工具。
它采用自调谐(self tuning)技术通过计算机可自动地把伺服参数进行设定，并显示运转的波形，使伺服系统方便、准确、快速地调试和进行维修。
