建筑与结构完美结合的典型案例建筑与结构完美结合的典型案例:1. 建筑名称:悉尼歌剧院地点:澳大利亚悉尼简介:悉尼歌剧院是世界著名的建筑与结构完美结合的典型案例之一。
其独特的壳状建筑外观与内部结构的巧妙设计完美结合,形成了一个具有高度识别度和艺术性的建筑。
2. 建筑名称:埃菲尔铁塔地点:法国巴黎简介:埃菲尔铁塔以其独特的结构设计成为了建筑与结构完美结合的典型案例之一。
铁塔的骨架结构以及其精确的计算和工程设计使得整个建筑得以稳固地立于地面上,同时也成为了巴黎的地标之一。
3. 建筑名称:帝国大厦地点:美国纽约简介:帝国大厦是建筑与结构完美结合的典型案例之一。
其钢铁结构设计和悬挑的建筑形式使得大厦具有了独特的外观和极高的稳定性,成为了纽约市天际线的标志性建筑之一。
4. 建筑名称:波兹南市政厅地点:波兰波兹南简介:波兹南市政厅以其建筑与结构完美结合的设计而闻名。
建筑外观运用了哥特式建筑风格,并通过完善的结构设计保证了建筑的稳定性和耐久性。
5. 建筑名称:北京国家体育场(鸟巢)地点:中国北京简介:鸟巢是建筑与结构完美结合的典型案例之一。
其特殊的鸟巢形状和钢结构设计使得整个体育场具备了良好的视觉效果和结构稳定性,成为了2008年北京奥运会的标志性建筑。
6. 建筑名称:大本钟地点:英国伦敦简介:大本钟是建筑与结构完美结合的典型案例之一。
其钟楼外观的哥特式建筑风格和内部的精确机械结构相结合,形成了一个具有历史价值和独特美感的建筑。
7. 建筑名称:兰州天河机场地点:中国兰州简介:兰州天河机场以其建筑与结构完美结合的设计而著名。
其独特的建筑形式和结构设计使得整个机场具有了良好的视觉效果和功能性,成为了兰州的地标之一。
8. 建筑名称:迪拜塔(哈利法塔)地点:阿拉伯联合酋长国迪拜简介:迪拜塔是建筑与结构完美结合的典型案例之一。
其独特的外观和高度的结构稳定性使得塔楼成为了世界上最高的建筑之一,同时也成为了迪拜的地标性建筑。
中国木构体系建筑案例那我可得给你好好唠唠几个中国木构体系建筑的案例啦。
一、故宫。
1. 整体情况。
嘿呀,故宫那可算是木构建筑里的超级大明星。
故宫里的宫殿大多都是木构的,你想想,那么多宏伟的大殿,全靠木头搭建起来,简直就是木构建筑的“豪华套餐”。
比如说太和殿,那可是故宫里最大的宫殿,它的木构架就像一个巨大而精密的骨架。
这些木头柱子可粗了,就像一个个大力士在支撑着整个宫殿的重量。
而且呀,木构架之间的榫卯连接特别巧妙。
榫卯你知道吧,就像拼图一样,不用钉子,全靠木头部件之间互相咬合,严丝合缝的。
这工艺,那可是老祖宗的智慧结晶。
2. 建筑特色。
故宫建筑的斗拱也很有看头。
斗拱就像是给宫殿戴上了一顶顶华丽的帽子,既起到了装饰作用,又能分担屋顶的重量。
从远处看,那些层层叠叠的斗拱,让故宫的建筑显得更加庄重、威严。
而且故宫的木构建筑在色彩上也很讲究,红墙黄瓦配上木质的结构,色彩鲜明又和谐,在阳光下简直闪瞎眼,特别能体现皇家的气派。
二、佛光寺大殿。
1. 历史价值。
佛光寺大殿可就像木构建筑里的一位“老寿星”,它可是唐代木构建筑的典型代表呢。
这座大殿就静静地待在山西,见证了无数的岁月变迁。
它就像一个时间胶囊,把唐代木构建筑的精华都保存了下来。
2. 建筑结构。
它的木构架是单檐庑殿顶的结构,这种结构在当时可算是很先进的。
那些木梁和柱子的比例非常协调,看起来稳稳当当的。
而且大殿里面的空间布局也很合理,虽然不像故宫那样宏伟庞大,但却有着一种古朴、宁静的美。
木构件上还有一些精美的雕刻,虽然历经沧桑,但依然能看出当时工匠们的高超技艺。
三、应县木塔。
1. 独特之处。
应县木塔就像是一个木构建筑的“巨人”,它可是世界上现存最高的木塔呢。
这座木塔全是用木头搭起来的,从下往上看,一层一层的,就像一个巨大的木构积木。
它的每层都有飞檐斗拱,就像给木塔穿上了漂亮的裙子。
2. 结构奇迹。
这木塔的结构设计超级厉害。
它的柱子是分层的,而且内外柱之间有各种梁枋连接,形成了一个非常稳固的框架。

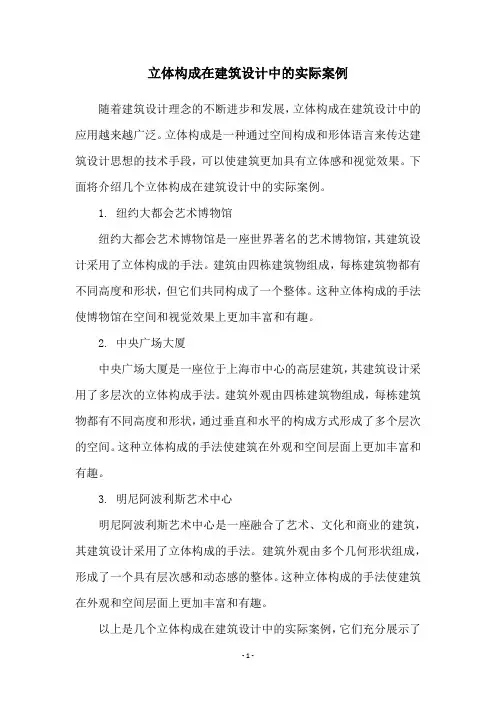

立体构成在建筑设计中的实际案例
随着建筑设计理念的不断进步和发展,立体构成在建筑设计中的应用越来越广泛。
立体构成是一种通过空间构成和形体语言来传达建筑设计思想的技术手段,可以使建筑更加具有立体感和视觉效果。
下面将介绍几个立体构成在建筑设计中的实际案例。
1. 纽约大都会艺术博物馆
纽约大都会艺术博物馆是一座世界著名的艺术博物馆,其建筑设计采用了立体构成的手法。
建筑由四栋建筑物组成,每栋建筑物都有不同高度和形状,但它们共同构成了一个整体。
这种立体构成的手法使博物馆在空间和视觉效果上更加丰富和有趣。
2. 中央广场大厦
中央广场大厦是一座位于上海市中心的高层建筑,其建筑设计采用了多层次的立体构成手法。
建筑外观由四栋建筑物组成,每栋建筑物都有不同高度和形状,通过垂直和水平的构成方式形成了多个层次的空间。
这种立体构成的手法使建筑在外观和空间层面上更加丰富和有趣。
3. 明尼阿波利斯艺术中心
明尼阿波利斯艺术中心是一座融合了艺术、文化和商业的建筑,其建筑设计采用了立体构成的手法。
建筑外观由多个几何形状组成,形成了一个具有层次感和动态感的整体。
这种立体构成的手法使建筑在外观和空间层面上更加丰富和有趣。
以上是几个立体构成在建筑设计中的实际案例,它们充分展示了
立体构成在建筑设计中的重要性和应用价值。
通过立体构成的手法,可以使建筑更加具有立体感和视觉效果,为人们带来更加美好的建筑环境和生活体验。
中国古建筑构造图解|古建筑的中分(古建筑的屋身构造)从造型上看一栋古建筑明显分为三个部分:台基、屋身、屋顶。
北宋著名匠师喻皓在《木经》中称之为“三分”,并指出“凡屋有三分,自梁以上为上分,地以上为中分,阶为下分”。
根据古建筑房屋这三部分的构成机能,古建筑构造可以分为以下几个部分。
一、下分——基础、台基、地面二、中分——屋身墙体、木构架、斗栱三、上分——屋顶四、装饰装修本篇介绍古建筑中分——墙体和木构架。
古建筑中分概述古建筑屋身由墙体、木构架、斗栱(仅在高等级建筑中使用)等部分组成。
屋身构造按照受力方式有①梁柱造(梁柱承重,墙体只起分隔作用而不承受屋顶重量);②承重墙构造(屋架落在墙体上,墙体承受屋顶的全部重量);③混合构造(梁柱和墙体共同起承重作用,一般后檐为墙承重构造,前檐为梁柱构造)。
古建筑墙体作用(1)承载作用,主要应用于砖木混合结构的房屋中,常见做法为:后檐墙不设木柱,屋架荷载由前部木构架和后檐墙共同承担,或者整个建筑均不设木柱,屋盖和楼盖重量直接搁置在砖墙上。
(2)围护与分隔空间,主要应用于传统木构架结构的房屋中。
房屋主体结构为抬梁式或穿斗式木构架。
外墙为围护结构。
内墙为分隔结构,通常将室内或分成左、中、右三部分,形成“一堂二内”的基本格局,也有少数建筑除了左右划分外,还进行前后划分,在建筑内部形成前堂后寝的格局。
(3)防火作用,古建筑墙体材料多为砖、土坯、石等,其防火性能远高于木材,在古代城市建筑中,尤其是沿着商业街道两侧,建筑相互毗邻建设,为了防止发生火灾后火势蔓延,常常将相邻两幢建筑的边墙高出屋顶设置,形成防火山墙。
另外在古代凡有藏书要求的建筑,也常常采用砖石结构来替代木结构,也是利用了砖石结构良好的防火性能。
还有一些大型的建筑群,如北京故宫,由于两侧的庑廊过长,在庑廊中部还设置了厚度达3米多的墙体专门用作防火墙。
(4)装饰作用,古建筑在墙体砌筑中有着严格的工艺要求,不同的墙面表现出不同的艺术效果。

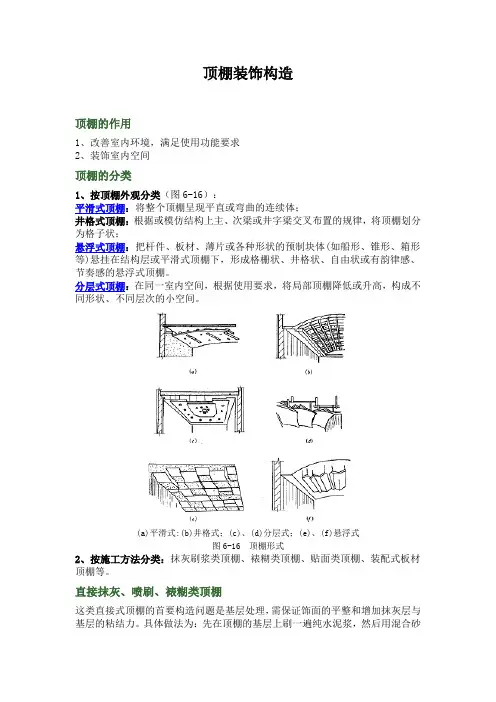

顶棚装饰构造顶棚的作用1、改善室内环境,满足使用功能要求2、装饰室内空间顶棚的分类1、按顶棚外观分类(图6-16):平滑式顶棚:将整个顶棚呈现平直或弯曲的连续体;井格式顶棚:根据或模仿结构上主、次梁或井字梁交叉布置的规律,将顶棚划分为格子状;悬浮式顶棚:把杆件、板材、薄片或各种形状的预制块体(如船形、锥形、箱形等)悬挂在结构层或平滑式顶棚下,形成格栅状、井格状、自由状或有韵律感、节奏感的悬浮式顶棚。
分层式顶棚:在同一室内空间,根据使用要求,将局部顶棚降低或升高,构成不同形状、不同层次的小空间。
(a)平滑式:(b)井格式;(c)、(d)分层式;(e)、(f)悬浮式图6-16 顶棚形式2、按施工方法分类:抹灰刷浆类顶棚、裱糊类顶棚、贴面类顶棚、装配式板材顶棚等。
直接抹灰、喷刷、裱糊类顶棚这类直接式顶棚的首要构造问题是基层处理,需保证饰面的平整和增加抹灰层与基层的粘结力。
具体做法为:先在顶棚的基层上刷一遍纯水泥浆,然后用混合砂浆打底找平。
其中间层、面层的做法和构造与墙面装饰做法类似。
(图6-17,6-18)图6-17 喷刷类顶棚构造大样图6-18 裱糊类顶棚构造大样直接贴面类顶棚基层处理的要求和方法与直接抹灰、喷刷、裱糊类顶棚相同。
粘贴面砖和粘贴石膏板(条)宜增加中间层,以保证必要的平整度,做法是在基层上做5~8mm厚1:0.5:2.5水泥石灰砂浆。
粘贴面砖做法与墙面装修相同。
粘贴固定石膏板(条)时,宜采用粘贴与钉接相配合的方法。
吊顶的组成(图6-19)1、基层:承受吊顶棚的荷载,并通过吊筋传给屋顶或楼板承重结构。
基层构件由吊筋、主龙骨(主搁栅)和次龙骨(次搁栅)组成。
2、面层:传统面层做法包括板条抹灰、苇箔抹灰、钢板网抹灰、木丝板、纤维板等。
现代面层做法包括纸面石膏板、穿孔石膏吸声板、水泥石膏板(穿孔或不穿孔)、钙塑板、矿棉板、铝合金条板等。
图6-19 上人悬吊式顶棚吊顶基层构造1、吊筋吊筋的材料:50mm×50mm的方木条,用于木基层吊顶;φ6~φ8的钢筋,可用于木基层或金属基层吊顶;铜丝、钢丝或镀锌钢丝,用于不上人的轻质吊顶。

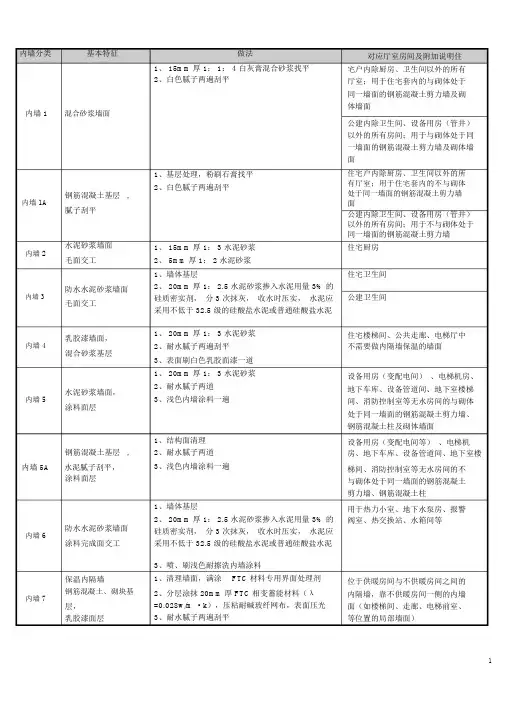

内墙分类基本特征内墙 1混合砂浆墙面钢筋混凝土基层, 内墙 1A腻子刮平水泥砂浆墙面内墙 2毛面交工防水水泥砂浆墙面内墙 3毛面交工乳胶漆墙面,内墙 4混合砂浆基层水泥砂浆墙面,内墙 5涂料面层钢筋混凝土基层, 内墙 5A水泥腻子刮平,涂料面层防水水泥砂浆墙面内墙 6涂料完成面交工保温内隔墙钢筋混凝土、砌块基内墙 7层,乳胶漆面层做法1、 15mm 厚 1: 1: 4 白灰膏混合砂浆找平2、白色腻子两遍刮平1、基层处理,粉刷石膏找平2、白色腻子两遍刮平1、 15mm 厚 1: 3 水泥砂浆2、 5mm 厚 1: 2 水泥砂浆1、墙体基层2、 20mm 厚 1: 2.5 水泥砂浆掺入水泥用量 3% 的硅质密实剂,分 3 次抹灰,收水时压实,水泥应采用不低于 32.5 级的硅酸盐水泥或普通硅酸盐水泥1、 20mm 厚 1: 3 水泥砂浆2、耐水腻子两遍刮平3、表面刷白色乳胶面漆一道1、 20mm 厚 1: 3 水泥砂浆2、耐水腻子两道3、浅色内墙涂料一遍1、结构面清理2、耐水腻子两道3、浅色内墙涂料一遍1、墙体基层2、 20mm 厚 1: 2.5 水泥砂浆掺入水泥用量 3% 的硅质密实剂,分 3 次抹灰,收水时压实,水泥应采用不低于 32.5 级的硅酸盐水泥或普通硅酸盐水泥3、喷、刷浅色耐擦洗内墙涂料1、清理墙面,满涂FTC 材料专用界面处理剂2、分层涂抹 20mm 厚 FTC 相变蓄能材料(λ=0.028w/m ·k),压粘耐碱玻纤网布,表面压光3、耐水腻子两遍刮平对应厅室房间及附加说明住宅户内除厨房、卫生间以外的所有厅室;用于住宅套内的与砌体处于同一墙面的钢筋混凝土剪力墙及砌体墙面公建内除卫生间、设备用房(管井)以外的所有房间;用于与砌体处于同一墙面的钢筋混凝土剪力墙及砌体墙面住宅户内除厨房、卫生间以外的所有厅室;用于住宅套内的不与砌体处于同一墙面的钢筋混凝土剪力墙面公建内除卫生间、设备用房(管井)以外的所有房间;用于不与砌体处于同一墙面的钢筋混凝土剪力墙住宅厨房住宅卫生间公建卫生间住宅楼梯间、公共走廊、电梯厅中不需要做内隔墙保温的墙面设备用房(变配电间)、电梯机房、地下车库、设备管道间、地下室楼梯间、消防控制室等无水房间的与砌体处于同一墙面的钢筋混凝土剪力墙、钢筋混凝土柱及砌体墙面设备用房(变配电间等)、电梯机房、地下车库、设备管道间、地下室楼梯间、消防控制室等无水房间的不与砌体处于同一墙面的钢筋混凝土剪力墙、钢筋混凝土柱用于热力小室、地下水泵房、报警阀室、热交换站、水箱间等位于供暖房间与不供暖房间之间的内隔墙,靠不供暖房间一侧的内墙面(如楼梯间、走廊、电梯前室、等位置的局部墙面)FTC 自调温相变蓄 4、表面刷白色乳胶面漆一道能保温层1、钢筋混凝土墙面清理水泥基渗透结晶防水2、 2mm 厚水泥基渗透结晶防水材料内墙 8 3、 1mm 厚水泥基渗透结晶防水材料墙面4、柔性腻子抹平5、浅色耐擦洗内墙涂料面层1、墙体基层处理干净2、按石材分格尺寸安装双向角钢龙骨和不锈钢内墙 9 干挂石材内墙面挂件,龙骨用膨胀螺栓锚固于墙面基层钢筋混凝土结构中,详精装修设计3、挂 25~30mm 厚石质板材,环氧树脂胶固定销钉,石材缝隙5~8mm ,用硅硐密封胶填缝1、墙体基层2、 15mm 厚 1: 3 水泥砂浆3、刷素水泥一遍内墙 10 面砖墙面4、 4-5mm厚 1: 1 水泥砂浆加水重20%的建筑胶镶贴5、8~10mm 厚面砖,水泥浆擦缝或1:1 水泥砂浆勾缝做于与住宅毗邻的电梯井、管井内侧时,仅做至保温层外的抗裂面层,不做饰面,地下室变(配)电室、有线电视间、电信间等对防水有较高要求、防水等级为一级的房间靠地库混凝土外墙内侧大堂(含首层电梯厅)局部墙面,具体部位详精装修图纸二层 ~顶层电梯厅局部墙面,具体部位详精装修图纸外墙分类基本特征外保温涂料外墙面钢筋混凝土、砌块基外墙1层聚苯板保温喷(刷)涂料面层外保温涂料外墙面钢筋混凝土基层,外墙 2胶粉颗粒保温砂浆喷(刷)涂料面层做法分层做法: 5 / A3 / 05J3-1施工做法:—/ A1 / 05J3-11、墙面基层(钢筋混凝土、砌块)2、 20mm厚 1: 3 水泥砂浆找平层3、胶粘剂粘结层(点、空气层)10mm4、厚度 70mm 的聚苯乙烯保温板5、聚合物抗裂砂浆保护层 4mm ,压入耐碱涂塑玻璃纤维网格布(首层加设加强型网格布一层)6、柔性耐水腻子7、饰面硅橡胶弹性底漆一遍,喷(刷)外墙涂料 2遍。
不同建筑结构实例与分析一、一样平板结构实例一:日本小住宅小屋周围的农场种植着蔬菜,日本漂亮的四季在那个地址轮回不息。
建筑与自然共存。
小屋离日本避暑胜地不远,那个地址健壮的生长着西红柿和黄瓜。
按日本标准看,那个地址的夏天较热冬季也较冷。
因此建筑师设计了一个不依托空调的冬暖夏凉室内自然环境。
扇形的平面布置,开口大的一边朝南,温暖的阳光在冬季进入建筑内部,在夏日被屋檐遮挡,南北双向开窗引入对流风。
尽管布局简单,可是不同的房间有不一样的风光。
建筑评论:从照片中咱们能够清楚地看到该建筑是木构的梁板式结构。
这种结构超级大体适合于建造小型住宅和多层建筑。
本建筑充分利用了梁板结构的空间性质,营造了一个超级舒畅的空间感受。
实例二:巴塞罗那的111社会保障住宅整个建筑为混凝土建筑,朴实无华的建筑也因此成了前方松林最好的背景,映射着景观的转变的阴影和自然的纹理。
表皮独特的波浪状均为植模板现场浇筑。
其工业化的水准保证了完工时刻。
最后形成的表皮节拍鲜明,明暗对照强烈,并与周围的松林相得益彰。
建筑评论:从第二张图咱们能够看出这栋建筑是无梁式平板,结构这种结构没有梁更为美观。
从内部空间来看该建筑营造了大量的室内灰空间,表现出了建筑师追求邻里和睦的社区精神。
二、悬挑结构实例一:流水别墅别墅总共分为三层,建筑的结构运用了钢筋混凝土。
它的每—层楼板连同边上的栏墙支承在墙和柱墩上,各层的空间大小和形状各不相同,筑师充分利用了钢筋混凝土结构的悬挑力,将建筑外形向各个方向悬伸出来。
流水别墅最具标志性特点的是建筑外形上一道道横墙和几条竖向的石墙,还有那顺流而下的瀑布。
组成一幅错落有致的山水画,栏墙色泽洁白滑腻,石墙粗犷奔放,使整个建筑不仅有水平和垂直的结构对照,还有颜色和质感给人以视觉和触觉上的享受.建筑评论:超级闻名的一个建筑几个错落的大平台的悬挑令整个建筑更具生机活力,同时竖向和横向的交织恍如与周围的景观融为一体。
实例二:“手指”旅店建筑的造型像张开的手指,手指探向大海,朝向不同的岛屿,让每一个房间取得不同的景观视野。
拉手钢盖板图5-1-2 水准点埋设示意图上刻“+”字线浇砼图5-1-1 控制桩埋设示意200X200X5钢板建筑工程构造做法节点详图大全机械式土压泥水平衡顶管掘进机排水明沟立面示意图圆形设备基础钢筋连接安装螺栓预留孔模板图储焦池斜模板安装示意图塔吊布置图地下室楼板梁、模板排架支撑示意图穿墙管道防水处理楼梯模板支撑示意图砼管搭设图柱支模法墙板支模法顶板支模法多层模板支撑的受力状态1 —支撑2 —二次支撑基础底板侧模详图墙板模板制筑详图屋面特殊部位卷材粘铺构造柱与砌体之间最易漏浆,为了有效地防止,在马牙槎的周边粘上吹塑纸或单面胶带纸,再立模板效果相当不错。
外墙挤塑板排列示意图挤塑板条点粘接法门窗洞口附加网络布示意图挤塑板洞口处切割及接缝距离要求示意图固定件布置图墙体边角、洞口处固定件示意图阴、阳角处网格布搭接示意图窗眉、窗台做法示意图窗眉滴水节点做法示意图过省道公路施工方案图过铁路人行天桥施工方案纵剖断面图反循环钻孔泥浆循环示意图墩柱施工工艺流程框图支架设计图排水暗渠结构图挡土墙大样图地铁施工施工场地围挡示意图地铁施工施工场地排水示意图地铁施工临边防护地铁施工临时用电接线图钢筋笼和暗挖施工的进场施工便道施工便道台车下井前存放电闸箱库房台车下井前存放1、本图尺寸单位以cm计。
2、施工大电从原南京南站变电所接入工地现场。
配置2台500KVA变压器供生产生活用电,另配置2台2000KVA高压供盾构施工用电。
北农 花 村 经 济 适用 房 围 墙加工场硬化场地沉淀池洗车槽硬化场地硬化场地生活区域地铁施工安全通道楼梯俯视图7303450[10#8451978325017863000652700258220611261地铁施工安全通道楼梯侧视图米、埋设钢护筒、正循环钻孔、成孔及清孔、吊放钢筋笼、钢筋笼就位、下导管和二次清孔、首批水下混凝土灌注、边浇筑砼边提拔导管、成桩三轴搅拌桩的搭接施工施工顺序3施工顺序5施工顺序1施工顺序2施工顺序4图3-2 TATW —500三轴试验机 TATW -500三轴试验机室内土工试验测定0K 系数试验仪器构造示意图图3-3三轴K0试验装置示意图现浇板胶合板木档水平杆50*100mm楞木垫块水平限位钢管Ф48钢管拉杆Ф钢管立杆梁模板及支撑示意图PVC套管柱模板及支撑示意图全封闭式支设楼梯模板,见下图所示:盒箱位置正确,固定可靠,管道进入盒、箱处顺直,在盒、箱内露出的长度小于5mm,用锁紧螺母固定管口,管道露出的锁紧螺母纹为2-3扣,线路进入的电气设备和器具的管口位置正确。
值得收藏的30例精装修工程细部节点构造标准通用图集:新筑时代和你一起学习的第2543天内装中的节点图是反映装饰细节的一个重要部分,不但要表达出项目施工部对装饰形式细节的要求,同时也是内部构造做法、工艺、材料以及实施技术的直接表达和体现。
构造节点图的设计是否到位,将直接影响项目的装饰效果、施工品质和工程造价。
本篇精装修工程细部节点构造标准通用图集将主要反映装饰的细部做法/不同材质交接关系,同时对适用范围、施工工序等做出简要说明。
01.地面工程6个细部构造重点说明:地面石材工程细部构造:1、室内厨卫地面石材施工适用范围:室内无地热设施的卫生间、厨房工艺工序:准备工作→弹线→试拼→编号→防水处理→水泥浆结合层→石材专用粘结剂→铺地面石材→灌缝、擦缝→晶面处理重点说明:1)铺贴前须通过48小时蓄水试验;厨卫湿区(如沐浴房、浴缸)的墙面防水高度不低于1800mm,干区的墙面防水高度不低于 300mm。
2)深色石材采用32.5Mpa普通硅酸盐水泥混合中砂或粗砂,(含泥量不大于3%)1:3配比;浅色系列石材采用32.5Mpa白水泥砂浆掺白石屑1:3配比;3)石材需做六面防护,石材六面防护须纵横各一遍,待第一遍防护干了以后开始刷第二遍防护,干后铺贴。
2、阳台地面石材(砖)施工适用范围:室外阳台、露台、卫生间、淋浴房工艺工序:准备工作→弹线→试拼→编号→防水处理→素水泥浆浇捣→细石砼找平→石材专用粘结剂→铺地面石材(瓷砖)→灌缝、擦缝→石材晶面处理重点说明:1)阳台石材(砖)铺贴前,须通过48小时蓄水试验;阳台的墙面防水高度不低于 300mm;2)地面基层需用细石砼进行找平,并做找坡处理,找坡率0.3%—0.5%;3)石材(砖)铺贴时应用专用锯齿状批刀背面刮专用粘结剂进行铺贴,粘结层厚度约 10mm。
3、卫生间地漏施工适用范围:阳台、露台、卫生间、淋浴房、洗衣房等重点说明:1)楼板开孔需大于排水管管径40mm—60mm,孔壁需进行凿毛处理。
建筑各部分的剖面构造门:门洞口为2100高,除阳台门直接顶在圈梁上见图,其它门均在过梁下见图。
窗:(某窗部位剖面图)(某飘窗剖面图)外窗顶在圈梁下,一般窗高1500cm。
现在又出现了飘窗及凸窗两种形式,剖面见图。
阳台:(南阳台剖面图) (南面落地飘窗剖面图) 住宅剖面 (阳台剖面尺寸图)阳台主要有生活阳台—南阳台及服务阳台—北阳台。
南阳台为加大采光面积,多降低高度,可做到600—800cm。
北阳台栏板1100cm。
由于南北方的差异,北方阳台目前多做保温,保温又分内保温与外保温两种形式。
楼梯:(楼梯间剖面图)楼梯剖面主要注意三点:一是入口高度。
一层的两跑梯段做成不等跑,一跑踢蹬多形成了入口高度,二是单元门口上过梁高度不能影响开门的高度;三是楼梯间的开窗位置要考虑建筑每层圈梁的关系。
(2).多样空间形态目前有以下几种形式的住宅设计创造了有趣的多变的空间形态(一个套形平面内的空间变化)。
半跃式住宅:通过升起几级台阶将起居室、餐厅空间与卧室空间分离,做到了垂直方向上的动静分区以及家庭内部的公共活动空间与私密空间的分离。
从结构角度上看升起的高度一般不超过900cm,普遍多采用600cm 高。
全跃式住宅:在全跃住宅中将不同功能房间布置在不同的层高上,一般底层布置起居室、餐厅、客房等公共空间,楼上布置卧室、书房等私密空间。
全跃住宅由于有两层层高,起居室的空间一般有两种形式的设计:一种保持正常一层的高度;另一种是作出两层通高的效果,上下层空间互相渗透、互相联系,空间变化丰富。
顶层及阁楼设计:顶层空间的变化大多通过采用坡屋顶的屋面形式来获得。
由于坡顶起坡自然形成了可利用的斜坡空间,在设计中有结合起居室创造开敞、明亮的大空间的;也有直接利用坡下的三角形空间形成阁楼空间的。
按规范要求坡顶垂直方向上低于1.2米空间不能作为使用空间,在设计中坡顶的坡度同时还要考虑排雨、雪合适的坡角以及山墙立面坡面的比例关系。
合理确定脊线的位置以及屋面坡度是顶层及阁楼设计的要点。
