建筑装饰装修构造实例

顶棚装饰构造顶棚的作用1、改善室内环境，满足使用功能要求2、装饰室内空间顶棚的分类1、按顶棚外观分类（图6-16）：平滑式顶棚：将整个顶棚呈现平直或弯曲的连续体；井格式顶棚：根据或模仿结构上主、次梁或井字梁交叉布置的规律，将顶棚划分为格子状；悬浮式顶棚：把杆件、板材、薄片或各种形状的预制块体(如船形、锥形、箱形等)悬挂在结构层或平滑式顶棚下，形成格栅状、井格状、自由状或有韵律感、节奏感的悬浮式顶棚。

分层式顶棚：在同一室内空间，根据使用要求，将局部顶棚降低或升高，构成不同形状、不同层次的小空间。

(a)平滑式:(b)井格式；(c)、(d)分层式；(e)、(f)悬浮式图6-16 顶棚形式2、按施工方法分类：抹灰刷浆类顶棚、裱糊类顶棚、贴面类顶棚、装配式板材顶棚等。

直接抹灰、喷刷、裱糊类顶棚这类直接式顶棚的首要构造问题是基层处理，需保证饰面的平整和增加抹灰层与基层的粘结力。

具体做法为：先在顶棚的基层上刷一遍纯水泥浆，然后用混合砂浆打底找平。

其中间层、面层的做法和构造与墙面装饰做法类似。

（图6-17，6-18）图6-17 喷刷类顶棚构造大样图6-18 裱糊类顶棚构造大样直接贴面类顶棚基层处理的要求和方法与直接抹灰、喷刷、裱糊类顶棚相同。

粘贴面砖和粘贴石膏板(条)宜增加中间层，以保证必要的平整度，做法是在基层上做5～8mm厚1:0.5:2.5水泥石灰砂浆。

粘贴面砖做法与墙面装修相同。

粘贴固定石膏板(条)时，宜采用粘贴与钉接相配合的方法。

吊顶的组成（图6-19）1、基层：承受吊顶棚的荷载，并通过吊筋传给屋顶或楼板承重结构。

基层构件由吊筋、主龙骨（主搁栅）和次龙骨（次搁栅）组成。

2、面层：传统面层做法包括板条抹灰、苇箔抹灰、钢板网抹灰、木丝板、纤维板等。

现代面层做法包括纸面石膏板、穿孔石膏吸声板、水泥石膏板（穿孔或不穿孔）、钙塑板、矿棉板、铝合金条板等。

图6-19 上人悬吊式顶棚吊顶基层构造1、吊筋吊筋的材料：50mm×50mm的方木条，用于木基层吊顶；φ6~φ8的钢筋，可用于木基层或金属基层吊顶；铜丝、钢丝或镀锌钢丝，用于不上人的轻质吊顶。

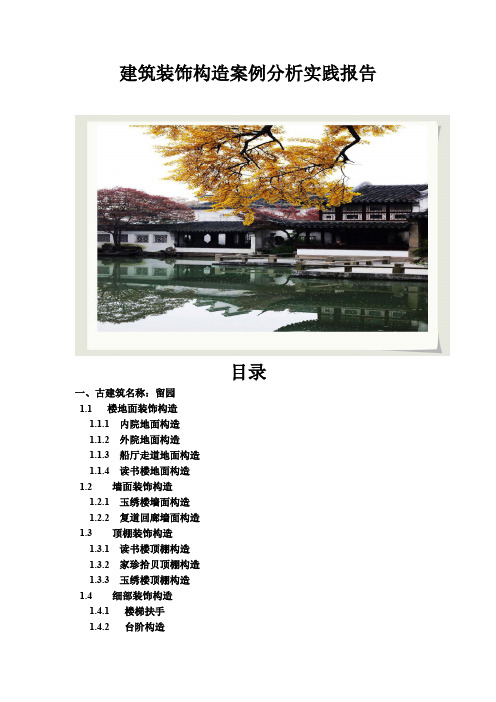

建筑装饰构造案例分析实践报告目录一、古建筑名称：留园1.1 楼地面装饰构造1.1.1 内院地面构造1.1.2 外院地面构造1.1.3 船厅走道地面构造1.1.4 读书楼地面构造1.2 墙面装饰构造1.2.1 玉绣楼墙面构造1.2.2 复道回廊墙面构造1.3 顶棚装饰构造1.3.1 读书楼顶棚构造1.3.2 家珍拾贝顶棚构造1.3.3 玉绣楼顶棚构造1.4 细部装饰构造1.4.1 楼梯扶手1.4.2 台阶构造1.4.3 空窗构造1.4.4 留园的冰裂纹窗棂构造建筑装饰构造案例分析实践报告一．现代建筑建筑名称：留园建成时间：明嘉靖年间建筑类型：私家园林建筑面积：25000平方米一、古建筑名称：苏州留园建筑类型：苏州传统建筑1.1楼地面装饰构造1.1.1内院地面构造装饰构造类型：青砖铺地装饰构造图例：说明：用于建筑物墙体砌筑与饰面的砖块，我国称之为清水砖，它包括长方体的标准砖块和配套的异形砖，有多种饰面效果。

清水砖要求具有良好的保温、隔热、隔音、防水、抗冻、不变色、耐久、环保无放射性等优良品质，产品一般设计成多孔的结构形式。

具有保温、装饰、承重一体化的大型装饰保温砌块，用于建筑围护墙体的砌筑。

这类产品的特点是外形规矩、保温效果好、可以做承重墙体，施工速度快。

用于园林景观设计的景观砖，有地面砖、园林小品砖等系列产品。

园林景观砖应该合理配套设计，单存一种砖块的使用只能完成一个小品的设计，而形成景观需要多个小品组合起来才能实现。

1.1.2外院地面构造装饰构造类型：鹅卵石铺地装饰构造图例：说明：铺鹅卵石是为了更好地接地，减少静电附着。

因为混凝土地面容易积水，造成静电。

人走在鹅卵石地面上有较好的舒适感。

1.1.3船厅走道地面构造装饰构造类型：汉白玉铺地装饰构造图例：说明：汉白玉属于大理石中的一种，汉白玉的耐磨性比一般的大理石要强，所以可以用与室外地面。

天然大理石是地壳中原有的岩石经过地壳内高温高压作用形成的变质岩。

第五章《房屋建筑室内装修设计》图例及符号一、建筑室内装饰装修设计图例及符号1、常用线型建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。

3、比例比例宜注写在图名的右侧或右侧下方，字的基准线应取平。

比例的字高宜比图名的字高小一号或二号（图）。

(a) (b) (c) (d)比例的注写绘图采用的比例应根据图样内容及复杂程度选取。

常用及可用比例应符合表的规定用。

二、建筑室内装饰装修设计工程中的各类符号1、剖切符号建筑室内装饰装修设计工程中的剖切符号与房屋建筑工程相同，在此不再重复。

2、索引符号、（1）、表示室内立面在平面上的位置及立面图所在页码，应在平面图上使用立面索引符号，如下图：(a) (b) (c)(d) (e)立面索引符号（2）、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上使用剖切索引符号，如下图：剖切索引符号（3）、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符号，如下图：(a)本页索引方式(b)整页索引方式(c)不同页索引方式(d)标准图索引方式图详图索引符号（4）、表示各类设备（含设备、设施、家具、灯具等）的品种及对应的编号，应在图样上使用设备索引符号，如下图：设备索引符号3、引出线引出线起止符号可采用圆点绘制，也可采用箭头绘制（图）。

起止符号的大小应与本图样尺寸的比例相一致。

(a) (b)引出线起止符号多层构造或多个部位共用引出线，应通过被引出的各层或各部分，并以引出线起止符号指出相应位置。

引出线上的文字说明应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定（图）。

(a)多层构造共用引出线(b)多个物象共用引出线共用引出线示意4、其他符号（1）、对称符号对称符号由对称线和分中符号组成。

对称线用细单点长划线绘制；分中符号用细实线绘制。

.WORD.格式.第五章《房屋建筑室内装修设计》图例及符号一、建筑室内装饰装修设计图例及符号1、常用线型建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。

名称线型线宽一般用途实线粗 b1、平、剖面图中被剖切的主要建筑构造和装饰装修构造的轮廓线；2、建筑室内装饰装修立面图的外轮廓线；3、建筑室内装饰装修构造详图中被剖切的轮廓线；4、建筑室内装饰装修详图中的外轮廓线；5、平、立、剖面图的剖切符号（注：地平线线宽可用1.5b，图名线线宽可用2b）中0.5b平面图、剖立面图中除被剖切轮廓线外的可见物体轮廓线细0.25b图形和图例的填充线、尺寸线、尺寸界线、索引符号、标高符号、引出线等虚线中0.5b1、表示被遮挡部分的轮廓线；2、表示平面中上部的投影轮廓线；3、预想放置的建筑或装修的构件；4、运动轨迹细0.25b表示内容与中虚线相同，适合小于0.5b的不可见轮廓线单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不需要画全的断开界线续表 3.2.2波浪线0.25b 1、不需要画全的断开界线；2、构造层次的断开界线点线0.25b 制图需要的辅助线样条曲线0.25b 1、不需要画全的断开界线；2、制图需要的引出线云线0.25b 1、圈出需要绘制详图的图样范围；2、材料标注图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。

各图样可根据复杂程度与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。

2、线宽组线宽比线宽组（mm）b 1.0 0.7 0.5 0.350.75b 0.75 0.53 0.38 0.260.5b 0.5 0.35 0.25 0.180.3b 0.3 0.21 0.15 0.110.25b 0.25 0.18 0.13 0.090.2b 0.2 0.14 0.1 0.07注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。

建筑⼯程常⽤装饰构造做法装饰构造做法⼀、屋⾯2种上⼈屋⾯和不上⼈屋⾯（1）上⼈屋⾯标⾼：4.785 9.25 21.1 44.6 （2）不上⼈屋⾯标⾼：18.6 24.1 49.2做法：25厚1:4⼲硬性⽔泥砂浆，⾯撒素⽔泥浆，上铺防滑地砖40厚C20细⽯混泥⼟，内配钢筋⽹⽚铺⼲聚酯纤维布⼀层60厚挤塑聚苯⼄烯泡沫板两层3厚SBS改性沥青防⽔卷材刷基层处理剂⼀遍20厚1:3砂浆找平层1:8⽔泥珍珠岩找坡2%最薄处20 现浇板屋⾯基层处理，外刷银灰⾊防铝板氟碳漆40厚C20细⽯混泥⼟，内配钢筋⽹⽚⼲铺聚酯纤维布⼀层60厚挤塑聚苯⼄烯泡沫板两层3厚SBS改性沥青防⽔卷材刷基层处理剂⼀遍20厚1:3砂浆找平层结构找坡5%现浇板屋⾯⼆、地⾯4种（1）细⽯混凝⼟防⽔地⾯——→地下室⽣活⽔泵房、消防⽔泵房、洗⾐房等有⽔房间。

（2）细⽯混凝⼟地⾯——→地下室除有⽔房间外的所有房间（3）陶瓷地砖防⽔地⾯——→⼀层厨房卫⽣间等有⽔房间（4）陶瓷地砖地⾯——→⼀层出有⽔房间的所有地⾯做法：（1）细⽯混凝⼟防⽔地⾯30厚C20细⽯混凝⼟随打碎抹光1.2厚聚氨酯防⽔涂料⾯上粘黄砂，四周沿墙上翻100⾼刷基层处理剂20厚1：2⽔泥砂浆找平，四⾓抹⼩⼋字⾓钢筋混凝⼟地⾯（2）细⽯混凝⼟地⾯30厚C20细⽯混凝⼟随打碎抹光素⽔泥浆结合层⼀遍钢筋混凝⼟地⾯（3）陶瓷地砖防⽔地⾯8~10厚地砖铺实拍平，⽔泥浆擦缝20厚1：4⼲硬性⽔泥砂浆1.5厚聚氨酯防⽔涂料，⾯撒黄砂，四周沿墙上翻150⾼刷基底处理剂⼀遍15厚1：2⽔泥砂浆找平50厚C15细⽯混凝⼟防⽔层找坡不⼩于0.5%，最薄处不⼩于30厚80厚C15混凝⼟垫层素⼟在夯实（4）陶瓷地砖地⾯8~10厚地砖铺实拍平，⽔泥浆擦缝20厚1：4⼲硬性⽔泥砂浆素⽔泥浆结合层⼀遍80厚C15混凝⼟垫层素⼟在夯实三、楼⾯5种（1）陶瓷地砖防⽔楼⾯——→主楼⼀⾄顶层所有卫⽣间及⼆层厨房（2）⽔泥砂浆楼⾯——→⼀层及其以上所有设备⽤房（3）细⽯混凝⼟防⽔楼⾯——→屋顶⽔箱间（4）陶瓷地砖楼⾯——→⽤于上述房间外的所有房间（5）防静电活动楼⾯——→⼆层尽弱电机房、⼗⼀层⽹络机房做法：（1）陶瓷地砖防⽔楼⾯8~10厚地砖铺实拍平，⽔泥浆擦缝25厚1：4⼲硬性⽔泥砂浆1.5厚聚氨酯防⽔涂料，⾯撒黄砂，四周沿墙上翻150⾼刷基底处理剂⼀遍15厚1：2⽔泥砂浆找平50厚C15细⽯混凝⼟防⽔层找坡不⼩于0.5%钢筋混凝⼟楼板（2））⽔泥砂浆楼⾯20厚1：2⽔泥砂浆抹⾯压光素⽔泥砂浆结合层⼀遍钢筋混凝⼟楼板（3）细⽯混凝⼟防⽔楼⾯30厚C20细⽯混凝⼟随打碎抹光1.2厚聚氨酯防⽔涂料⾯上粘黄砂，四周沿墙上翻100⾼刷基层处理剂20厚1：2⽔泥砂浆找平，四⾓抹⼩⼋字⾓1：6⽔泥焦渣填充层钢筋混凝⼟楼板（4）陶瓷地砖楼⾯8~10厚地砖铺实拍平，⽔泥浆擦缝20厚1：4⼲硬性⽔泥砂浆素⽔泥浆结合层⼀遍钢筋混凝⼟楼板（5）防静电活动楼⾯200⾼防静电活动地板20厚1：4⼲硬性⽔泥砂浆素⽔泥结合层⼀遍钢筋混凝⼟楼板四、外墙5种（1）保温节能⽯材板——→外墙⾯为⽯材的保温墙⾯（2）花岗⽯外墙⾯——→楼梯栏板等不保温⽯材装饰⾯外墙（3）涂料外墙⾯——→主楼线⾓（4）胶粉聚苯颗粒浆料外墙外保温——→所有⼥⼉墙内表⾯（5）XRY保温⾯砖——→除上述外墙⾯以外的外墙⾯做法：（1）保温节能⽯材板40厚保温节能⽯材板专⽤界⾯剂⼀道3厚专⽤聚合物粘结砂浆20厚1：3⽔泥砂浆找平层钢筋混凝⼟或加⽓块基层（2）花岗⽯外墙⾯30厚1：2.5⽔泥砂浆分层灌浆20~30厚花岗⽯板（背⾯⽤双股16号钢丝绑扎与墙⾯固定）⽔泥耗资擦缝（3）涂料外墙⾯12~15厚1：3⽔泥砂浆5~8厚1：2.5⽔泥砂浆⽊抹搓平喷或刷底涂料⼀遍喷或刷涂料两遍（4）胶粉聚苯颗粒浆料外墙外保温外涂⽩⾊乳胶漆两遍弹性底涂，柔性腻⼦4~6厚抗裂砂浆复合耐碱⽹布20厚胶粉聚苯颗粒保温层清理后满涂专⽤界⾯处理砂浆（5）XRY保温⾯砖40厚XRY保温⾯砖板3厚专⽤聚合物粘结砂浆20厚1：3⽔泥砂浆找平层钢筋混凝⼟或加⽓块五、内墙3种（1）⽔泥砂浆墙⾯——→各设备⽤房、设备井道、储藏室（2）⾯砖墙⾯——→所有卫⽣间及厨房内墙（3）乳胶漆——→除上述房间以外的所有房间做法：（1）⽔泥砂浆墙⾯5厚1：0.5：3⽔泥⽯灰砂浆抹光15厚1：1：6⽔泥⽯灰砂浆分两次抹灰，扫⽑刷建筑胶素⽔泥浆⼀道，配合⽐为建筑胶：⽔=1：4基层（2）⾯砖墙⾯8~10厚⾯砖，⽔泥浆擦缝或1：1⽔泥砂浆勾缝，铺⾄吊顶上100 4~5厚1：1⽔泥砂浆加⽔重20%建筑胶镶贴刷素⽔泥浆⼀遍15厚2：1：8⽔泥砂浆，分两次抹灰刷建筑胶素⽔泥浆⼀遍，配合⽐为建筑胶：⽔=1：4基层（3）乳胶漆乳胶漆两遍刷耐碱防霉底漆⼀遍挂满腻⼦两遍，分别打压磨清理基层抹灰5厚1：0.5：3⽔泥⽯灰砂浆15厚1：1：6⽔泥砂浆，分两次抹灰，扫⽑刷建筑胶素⽔泥浆⼀道，配合⽐为建筑胶：⽔=1：4基层钢筋混凝⼟或加⽓块六、顶棚5种（1）铝合⾦垂挂板吊顶——→厨房、所有卫⽣间（2）铝合⾦T型暗龙⾻矿棉装饰板吊顶——→除厨房、卫⽣间等有⽔房间外的所有吊顶房间（3）挤塑聚苯板保温顶棚——→所有架空楼板（本⼯程⽆）（4）岩棉板保温顶棚——→地下室顶棚（5）乳胶漆——→除上述顶棚外的所有顶棚做法：（3）挤塑聚苯板保温顶棚乳胶漆两遍刷耐碱防霉底漆⼀遍挂满腻⼦两遍，分别打磨清理基层抹灰1.5厚聚合物⽔泥涂料2厚聚合物⽔泥涂料铺贴耐碱5×5玻璃纤维⽹格布配套胶粘剂粘----厚膨胀聚苯板5厚1：2⽔泥砂浆5厚1：3⽔泥砂浆基层（4）岩棉板保温顶棚钢筋混凝⼟板预留钢筋头∮6＠500，梅花状分布100厚岩棉板∮6钢筋⽹双向，间距200，与预留钢筋头连接5厚粉刷⽯膏，内压中碱玻纤⽹格布⼀层2厚⾯层耐⽔腻⼦刮平乳胶漆两遍（5）乳胶漆乳胶漆两遍刷⽽碱防霉底漆⼀遍挂满腻⼦两遍，分别打磨清理基层抹灰5厚1：0.5：3⽔泥⽯灰砂浆7厚1：1：4⽔泥⽯灰砂浆基层钢筋混凝⼟板底清理⼲净单项⼯程施⼯注意事项⼀、墙体⼯程1、楼梯间地下室与地上分隔墙为加⽓砼砌块墙，墙厚100，砌筑在梯板上。

知识点13：柱面同学，你好。

我们知道墙体和柱体既是支撑楼板的承重结构构件，又是影响建筑立面效果的装饰构件，本节课我们主要来学习柱体的构造。

柱体构造从外部形态上分为：1、矩形柱；2、圆柱；3、异形柱这3种。

由于造型及饰面材料不同，柱子的饰面构造做法也不完全相同。

常用的有石材饰面板包柱、金属板包柱、纸面石膏板包柱。

其中第一种石材饰面板构造做法分为骨架式石材饰面板干挂法包柱和石材饰面板直接粘贴法包柱两种。

金属饰面板包柱分为金属饰面板直接粘贴法包柱、钢架贴金属饰面板法包柱和木龙骨內架贴金属饰面板包柱这三种。

纸面石膏板包柱是将原有柱〔圆柱或方柱〕加大或方柱改圆柱的装饰装修手法。

纸面石膏板包柱的构造是将沿顶、沿地轻钢龙骨弯曲固定后，再将轻钢竖向龙骨按一定间距固定于沿顶、沿地龙骨上，使之构成龙骨骨架，然后将纸面石膏板安装于龙骨架上。

在本节课中，我们会逐个分析矩形柱、圆柱、异形柱这3种柱形的特征，并就柱子的典型饰面构造做法进行讲解。

我们首先来学习矩形柱的构造。

矩形柱是截面为方形或长方形的柱子，矩形柱是建筑装饰工程中较普遍的柱子，我们来看这张矩形柱的装修实例图片，从图片中我们感受到矩形柱给人端庄、坚实、大方的视觉感受。

接下来我们了解一下矩形柱的石材干挂节点构造图〔如下〕：从矩形柱的石材干挂剖面图中，我看可以看出矩形柱的中间是混凝土柱，从中间到外围的构造依次是角钢、干挂层、浅灰色花岗石。

在详图中我们会清晰地看到干挂件、角钢、膨胀螺栓等构件详细的连接形式和构造方式。

下面我们来学习圆柱的构造。

圆柱通常是指截面为圆形或者椭圆形的柱子，我们来看一下圆柱的装修实例图片。

圆柱也是建筑装饰中较常用的柱子，一般用在挂面、门头、中庭等重点部位，给人豪华、高贵、典雅的视觉感受。

在圆柱的构造中，我们来重点学习一下金属饰面板包柱的构造做法。

金属饰面板包柱是采用不锈钢、铝合金、铜合金、钛合金等金属做包柱饰面材料，构造做法有柱面板直接粘贴法、钢架贴板法、木龙骨贴板法。
