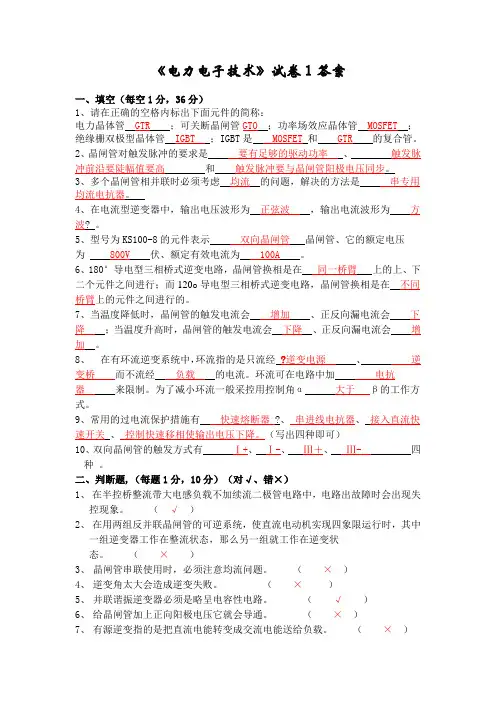

《电力电子技术》试卷1答案一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。

6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采控用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种。

二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（×）3、晶闸管串联使用时，必须注意均流问题。

（×）4、逆变角太大会造成逆变失败。

（×）5、并联谐振逆变器必须是略呈电容性电路。

（√）6、给晶闸管加上正向阳极电压它就会导通。

电力电子技术试卷及答案文章中没有明显有问题的段落，因此不需要删除。

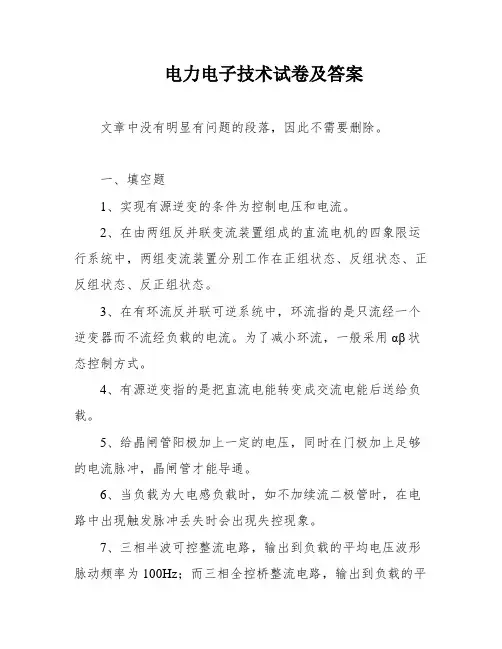

一、填空题1、实现有源逆变的条件为控制电压和电流。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、反组状态、正反组状态、反正组状态。

3、在有环流反并联可逆系统中，环流指的是只流经一个逆变器而不流经负载的电流。

为了减小环流，一般采用αβ状态控制方式。

4、有源逆变指的是把直流电能转变成交流电能后送给负载。

5、给晶闸管阳极加上一定的电压，同时在门极加上足够的电流脉冲，晶闸管才能导通。

6、当负载为大电感负载时，如不加续流二极管时，在电路中出现触发脉冲丢失时会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为100Hz；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为200Hz；这说明三相全控桥整流电路的纹波系数比三相半波可控整流电路要小。

8、造成逆变失败的原因有过电压、过电流、过温度等几种。

9、提高可控整流电路的功率因数的措施有并联电容、谐振电路、直流侧串联电感和直流侧串联电容等四种。

10、晶闸管在触发开通过程中，当阳极电流小于保持电流时，如去掉脉冲，晶闸管又会关断。

二、选择题1、答案为D。

两对晶闸管的触发脉冲应相差120度。

2、答案为B。

当α=60度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。

3、答案为B。

通常在晶闸管触发电路中，若改变控制电压的大小时，输出脉冲相位会产生移动，达到移相控制的目的。

4、答案为B。

三相半控桥可控整流电路可以实现有源逆变。

5、答案为A。

逆变角βXXX选取在30~35度时，系统工作才可靠。

三、问答题1、逆变失败是指逆变电路不能正常地将直流电能转换为交流电能，或者转换效率很低，无法满足负载的需求。

造成逆变失败的原因有过电压、过电流、过温度等几种。

例如，过电压会导致晶闸管损坏，过电流会导致晶闸管烧毁，过温度会导致晶闸管失效等。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

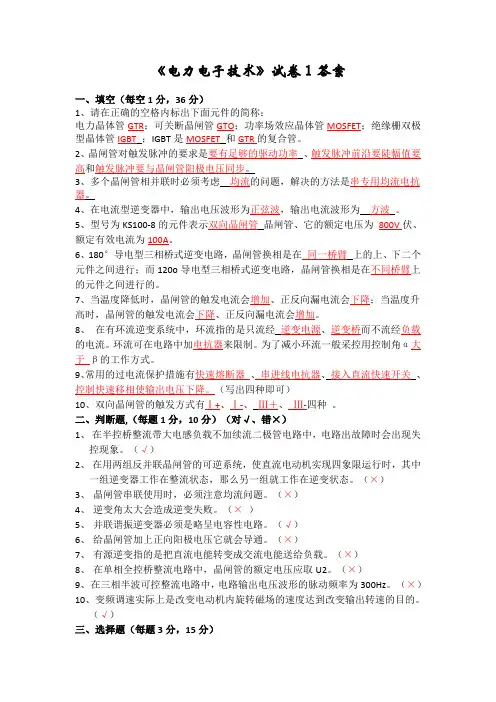

《电力电子技术》试卷1答案一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波? 。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。

6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经?逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采控用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器?、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。

二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（×）3、晶闸管串联使用时，必须注意均流问题。

（×）4、逆变角太大会造成逆变失败。

（×）5、并联谐振逆变器必须是略呈电容性电路。

20套答案第一套题答案！一、填空题〔共8小题，每空1分，共20分〕1、空1 信息电子技术2、空1 开关；空2 开关3、空1 载波比；空2 同步；空3 分段同步4、空1 冲量；空2 形状5、空1 MOSFET；空2 GTO；空3 IGBT6、空1 ；空27、空1 有源；空2 无源8、空1 VD1；空2 V1；空3 VD2；空4 V2；空5 VD1二、选择题〔共10小题，前4题每题2分，其余每题1分，共14分〕1、〔B〕2、〔D〕3、〔C〕4、〔C〕5、〔D〕6、〔A〕7、〔C〕8、〔B〕9、〔A〕10、〔B〕三、简答题〔共3 小题，共22分〕1、〔7分〕晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流到达维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

〔3分〕使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：〔1〕减小正向阳极电压至某一最小值以下，或加反向阳极电压；〔2分〕〔2〕增加负载回路中的电阻。

〔2分〕2、〔8分〕(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；〔2分〕(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；〔3分〕(3) 阻感负载时需提供无功。

为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。

〔3分〕3、〔7分〕〔1〕外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；〔2分〕〔2〕内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。

这两个条件缺一不可。

〔2分〕当出现触发脉冲丧失、晶闸管损坏或快速熔断器烧断、电源缺相等原因都会发生逆变失败。

当逆变角太小时，也会发生逆变失败。

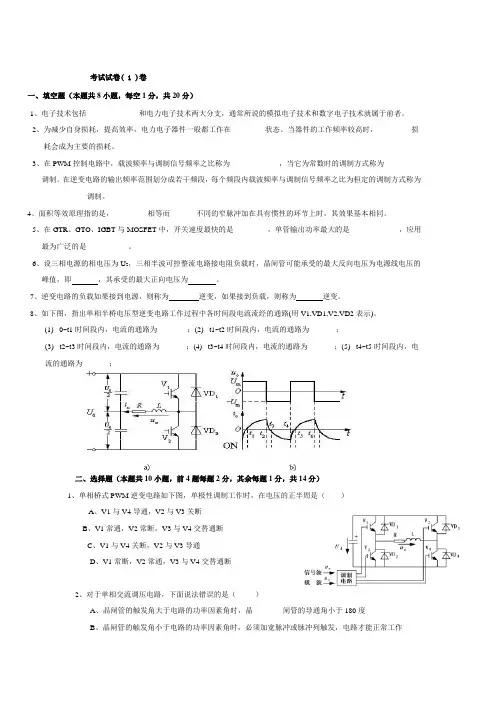

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

《电力电子技术》试卷1答案一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波? 。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。

6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经?逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采控用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器?、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。

二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（×）3、晶闸管串联使用时，必须注意均流问题。

（×）4、逆变角太大会造成逆变失败。

（×）5、并联谐振逆变器必须是略呈电容性电路。

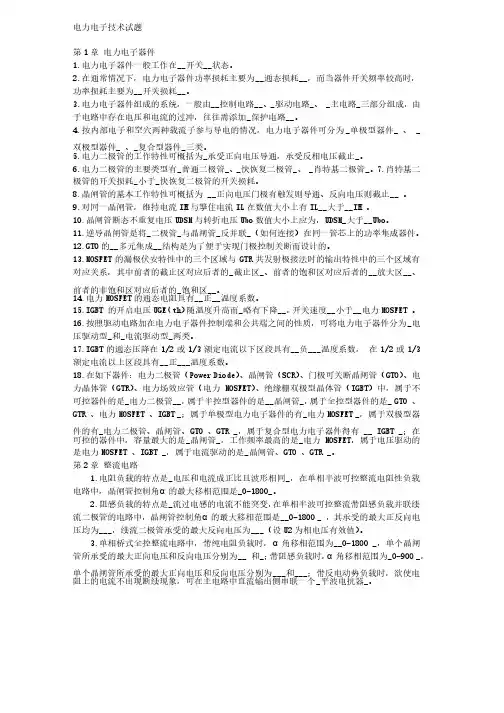

电力电子技术试题第1章电力电子器件1.1.电力电子器件一般工作在电力电子器件一般工作在电力电子器件一般工作在______开关开关开关______状态。

状态。

2.2.在通常情况下，电力电子器件功率损耗主要为在通常情况下，电力电子器件功率损耗主要为在通常情况下，电力电子器件功率损耗主要为______通态损耗通态损耗通态损耗______，而当器件开关频率较高时，，而当器件开关频率较高时，功率损耗主要为功率损耗主要为______开关损耗开关损耗开关损耗______。

3.3.电力电子器件组成的系统，电力电子器件组成的系统，电力电子器件组成的系统，一般由一般由一般由______控制电路控制电路控制电路______、、_驱动电路驱动电路__、 _ _主电路主电路主电路__三部分组成，三部分组成，由由于电路中存在电压和电流的过冲，往往需添加于电路中存在电压和电流的过冲，往往需添加__保护电路保护电路______。

4.4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件单极型器件_ _ _ 、、 _双极型器件双极型器件_ _ _ 、、_复合型器件复合型器件__三类。

5.5.电力二极管的工作特性可概括为电力二极管的工作特性可概括为电力二极管的工作特性可概括为__承受正向电压导通，承受反相电压截止承受正向电压导通，承受反相电压截止__。

6.6.电力二极管的主要类型有电力二极管的主要类型有电力二极管的主要类型有__普通二极管普通二极管__、_快恢复二极管快恢复二极管__、 _ _肖特基二极管肖特基二极管肖特基二极管__。

7.7.肖特基二肖特基二极管的开关损耗极管的开关损耗__小于小于__快恢复二极管的开关损耗。

8.8.晶闸管的基本工作特性可概括为晶闸管的基本工作特性可概括为晶闸管的基本工作特性可概括为 __ __ __正向电压门极有触发则导通、反向电压则截止正向电压门极有触发则导通、反向电压则截止正向电压门极有触发则导通、反向电压则截止__ __ __ 。

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

一、填空题(每空1分,34分1、实现有源逆变的条件为和。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中,两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中,环流指的是只流经而不流经的电流。

为了减小环流,一般采用αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压;在门极加上电压,并形成足够的电流,晶闸管才能导通。

6、当负载为大电感负载,如不加续流二极管时,在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路,输出到负载的平均电压波形脉动频率为H Z;而三相全控桥整流电路,输出到负载的平均电压波形脉动频率为H Z;这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中,当阳极电流小于电流之前,如去掉脉冲,晶闸管又会关断。

三、选择题(10分1、在单相全控桥整流电路中,两对晶闸管的触发脉冲,应依次相差度。

A 、180度;B、60度;C、360度;D、120度;2、α= 度时,三相半波可控整流电路,在电阻性负载时,输出电压波形处于连续和断续的临界状态。

A、0度;B、60度; C 、30度;D、120度;3、通常在晶闸管触发电路中,若改变的大小时,输出脉冲相位产生移动,达到移相控制的目的。

A、同步电压;B、控制电压;C、脉冲变压器变比;4、可实现有源逆变的电路为。

A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中,逆变角βmin选时系统工作才可靠。

A、300~350B、100~150C、00~100D、00四、问答题(每题9分,18分1、什么是逆变失败?形成的原因是什么?2、为使晶闸管变流装置正常工作,触发电路必须满足什么要求?五、分析、计算题:(每题9分,18分1、三相半波可控整流电路,整流变压器的联接组别是D/Y—5,锯齿波同步触发电路中的信号综合管是NPN型三极管。

电力电子技术试题含答案一、单选题（共25题，每题1分，共25分）1.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α=л/3C、α＞л/2D、α＜л/2正确答案：C2.在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、UIdC、U2IdD、I2dRd正确答案：C3.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、干扰信号和触发信号C、触发电流信号D、干扰信号正确答案：D4.可实现有源逆变的电路为（）。

A、三相半控桥整流桥电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、单相半控桥整流电路正确答案：C5.具有自关断能力的电力半导体器件称为（）A、不控型器件B、触发型器件C、半控型器件D、全控型器件正确答案：D6.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、逆阻型晶闸管C、双向晶闸管D、大功率三极管正确答案：B7.为了防止逆变失败，最小逆变角限制为()。

A、200～250B、400～450C、100～150D、300～350正确答案：D8.具有自关断能力的电力半导体器件称为()A、全控型器件B、半控型器件C、不控型器件D、触发型器件正确答案：A9.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C10.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～90°C、0°～180°正确答案：B11.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

A、60度B、30度C、90度D、120度正确答案：C12.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A13.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D14.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A15.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B16.逆变电路是一种（）变换电路。

电⼒电⼦技术试题及答案电⼒电⼦技术试题（第⼀章）⼀、填空题1、普通晶闸管内部有PN结,，外部有三个电极，分别是极极和极。

2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

3、、晶闸管的⼯作状态有正向状态，正向状态和反向状态。

4、某半导体器件的型号为KP50—7的，其中KP表⽰该器件的名称为，50表⽰，7表⽰。

5、只有当阳极电流⼩于电流时，晶闸管才会由导通转为截⽌。

6、当增⼤晶闸管可控整流的控制⾓α，负载上得到的直流电压平均值会。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三⼤类。

8、当晶闸管可控整流的负载为⼤电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接⼀个。

9、⼯作于反电动势负载的晶闸管在每⼀个周期中的导通⾓、电流波形不连续、呈状、电流的平均值。

要求管⼦的额定电流值要些。

10、单结晶体管的内部⼀共有个PN结，外部⼀共有3个电极，它们分别是极、极和极。

11、当单结晶体管的发射极电压⾼于电压时就导通；低于电压时就截⽌。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管⼦阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。

13、晶体管触发电路的同步电压⼀般有同步电压和电压。

14、正弦波触发电路的同步移相⼀般都是采⽤与⼀个或⼏个的叠加，利⽤改变的⼤⼩，来实现移相控制。

15、在晶闸管两端并联的RC回路是⽤来防⽌损坏晶闸管的。

16、为了防⽌雷电对晶闸管的损坏，可在整流变压器的⼀次线圈两端并接⼀个或。

16、⽤来保护晶闸管过电流的熔断器叫。

⼆、判断题对的⽤√表⽰、错的⽤×表⽰（每⼩题1分、共10分）1、普通晶闸管内部有两个PN结。

（）2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）3、型号为KP50—7的半导体器件，是⼀个额定电流为50A的普通晶闸管。

（）4、只要让加在晶闸管两端的电压减⼩为零，晶闸管就会关断。

电力电子技术期末考试试题及答案The document was prepared on January 2, 2021电力电子复习姓名：***电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态.2.在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当器件开关频率较高时,功率损耗主要为__开关损耗__.3.电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、_主电路_三部分组成,由于电路中存在电压和电流的过冲,往往需添加_保护电路__.4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类.5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_.6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_.7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗.8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__ .9.对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有IL__大于__IH .10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为,UDSM_大于__Ubo.11.逆导晶闸管是将_二极管_与晶闸管_反并联_如何连接在同一管芯上的功率集成器件.的__多元集成__结构是为了便于实现门极控制关断而设计的.的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系,其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__.14.电力MOSFET的通态电阻具有__正__温度系数.的开启电压UGEth随温度升高而_略有下降__,开关速度__小于__电力MOSFET .16.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为_电压驱动型_和_电流驱动型_两类.的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数, 在1/2或1/3额定电流以上区段具有__正___温度系数.18.在如下器件：电力二极管Power Diode、晶闸管SCR、门极可关断晶闸管GTO、电力晶体管GTR、电力场效应管电力MOSFET、绝缘栅双极型晶体管IGBT中,属于不可控器件的是_电力二极管__,属于半控型器件的是__晶闸管_,属于全控型器件的是_GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _,属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _,属于复合型电力电子器件得有__ IGBT _；在可控的器件中,容量最大的是_晶闸管_,工作频率最高的是_电力MOSFET ,属于电压驱动的是电力MOSFET 、IGBT _,属于电流驱动的是_晶闸管、GTO 、GTR _.第2章 整流电路1.电阻负载的特点是_电压和电流成正比且波形相同_,在单相半波可控整流电阻性负载电路中,晶闸管控制角α的最大移相范围是_0-180O _.2.阻感负载的特点是_流过电感的电流不能突变,在单相半波可控整流带阻感负载并联续流二极管的电路中,晶闸管控制角α的最大移相范围是_0-180O ,其承受的最大正反向电压均为2,2设U 2为相电压有效值.3.单相桥式全控整流电路中,带纯电阻负载时,α角移相范围为__0-180O _,单个晶闸管所222；带阻感负载时,α角移相范围为_0-90O_,22；带反电动势负载时,欲使电阻上的电流不出现断续现象,可在主电路中直流输出侧串联一个_平波电抗器_.4.单相全控桥反电动势负载电路中,当控制角α大于不导电角时,晶闸管的导通角=_π-α-_； 当控制角小于不导电角时,晶闸管的导通角=_π-2_.5.电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压UFm 2,晶闸管控制角α的最大移相范围是_0-150o _,使负载电流连续的条件为o 30≤αU2为相电压有效值.6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _,当它带阻感负载时,的移相范围为__0-90o _.7.三相桥式全控整流电路带电阻负载工作中,共阴极组中处于通态的晶闸管对应的是_最高__的相电压,而共阳极组中处于导通的晶闸管对应的是_最低_的相电压；这种电路角的移相范围是_0-120o _,u d 波形连续的条件是o 60≤α.8.对于三相半波可控整流电路,换相重迭角的影响,将使用输出电压平均值__下降_.9.电容滤波单相不可控整流带电阻负载电路中,空载时,2,随负载加重Ud逐渐趋近于 U 2_,通常设计时,应取RC≥,此时输出电压为Ud ≈U 2为相电压有效值,T 为交流电源的周期.10.电容滤波三相不可控整流带电阻负载电路中,电流 id 断续和连续的临界条件是11.实际工作中,整流电路输出的电压是周期性的非正弦函数,当从0°～90°变化时,整流输出的电压ud 的谐波幅值随的增大而 _增大_,当从90°～180°变化时,整流输出的电压 ud 的谐波幅值随的增大而_减小_.12.逆变电路中,当交流侧和电网连结时,这种电路称为_有源逆变_,欲实现有源逆变,只能采用__全控_电路；对于单相全波电路,当控制角 0<<时,电路工作在__整流_状态；时,电路工作在__逆变_状态.13.在整流电路中,能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等可控整流电路均可,其工作在有源逆变状态的条件是_有直流电动势,其极性和晶闸管导通方向一致,其值大于变流器直流侧平均电压_和__晶闸管的控制角 > 90O ,使输出平均电压U d 为负值_.14.晶闸管直流电动机系统工作于整流状态,当电流连续时,电动机的机械特性为一组_平行的直线,当电流断续时,电动机的理想空载转速将_抬高_,随的增加,进入断续区的电流_加大_.15.直流可逆电力拖动系统中电动机可以实现四象限运行,当其处于第一象限时,电动机作_电动__运行,电动机_正__转,正组桥工作在_整流_状态；当其处于第四象限时,电动机做_发电_运行,电动机_反转_转,___正_组桥工作在逆变状态.16.大、中功率的变流器广泛应用的是_晶体管__触发电路,同步信号为锯齿波的触发电路,可分为三个基本环节,即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_.第3章 直流斩波电路1.直流斩波电路完成得是直流到_直流_的变换.2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_.3.斩波电路有三种控制方式：_脉冲宽度调制PWM_、_频率调制_和_t on 和T 都可调,改变占空比混合型.4.升压斩波电路的典型应用有_直流电动机传动_和_单相功率因数校正_等.5.升降压斩波电路呈现升压状态的条件为__)(15.0为导通比αα<<______.斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__.斩波电路和Zeta 斩波电路具有相同的输入输出关系,所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续,_ Zeta 斩波电路_的输入、输出电流均是断续的,但两种电路输出的电压都为__正_极性的 .8.斩波电路用于拖动直流电动机时,降压斩波电路能使电动机工作于第__1__象限,升压斩波电路能使电动机工作于第__2__象限,_电流可逆斩波电路能使电动机工作于第1和第2象限.9.桥式可逆斩波电路用于拖动直流电动机时,可使电动机工作于第_1、2、3、4_象限.10.复合斩波电路中,电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；多相多重斩波电路中,3相3重斩波电路相当于3个__基本__斩波电路并联.第4章交流—交流电力变换电路1.改变频率的电路称为_变频电路_,变频电路有交交变频电路和_交直交变频_电路两种形式,前者又称为_直接变频电路__,后者也称为_间接变频电路_.2.单相调压电路带电阻负载,其导通控制角的移相范围为_0-180O_,随的增大, Uo_降低_,功率因数_降低__.3.单相交流调压电路带阻感负载,当控制角＜=arctanL/R 时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_.4.根据三相联接形式的不同,三相交流调压电路具有多种形式,TCR属于_支路控制三角形_联结方式,TCR的控制角的移相范围为_90O-180O_,线电流中所含谐波的次数为_6k±1_.5.晶闸管投切电容器选择晶闸管投入时刻的原则是：_该时刻交流电源电压应和电容器预先充电电压相等_.6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为__交交变频电路_.7.单相交交变频电路带阻感负载时,哪组变流电路工作是由_输出电流的方向_决定的,交流电路工作在整流还是逆变状态是根据_输出电流方向和输出电压方向是否相同_决定的.8.当采用6脉波三相桥式电路且电网频率为50Hz时,单相交交变频电路的输出上限频率约为_20Hz__.9.三相交交变频电路主要有两种接线方式,即_公共交流母线进线方式_和_输出星形联结方式_,其中主要用于中等容量的交流调速系统是_公共交流母线进线方式_.10.矩阵式变频电路是近年来出现的一种新颖的变频电路.它采用的开关器件是_全控_器件；控制方式是_斩控方式__.1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR 的复合管.2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步 .3、多个晶闸管相并联时必须考虑均流的问题,解决的方法是串专用均流电抗器. .4、在电流型逆变器中,输出电压波形为正弦波波,输出电流波形为方波.5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安.6、180°导电型三相桥式逆变电路,晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路,晶闸管换相是在_不同桥臂上的元件之间进行的.7、当温度降低时,晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时,晶闸管的触发电流会下降、、正反向漏电流会增加 .8、在有环流逆变系统中,环流指的是只流经两组变流器之间而不流经负载的电流.环流可在电路中加电抗器来限制.为了减小环流一般采用控制角α= β的工作方式.9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 .写出四种即可10、逆变器按直流侧提供的电源的性质来分,可分为电压型型逆变器和电流型型逆变器,电压型逆变器直流侧是电压源,通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波,电压型三相桥式逆变电路的换流是在桥路的本桥元件之间换流,每只晶闸管导电的角度是180o度；而电流型逆变器直流侧是电流源,通常由可控整流输出在最靠近逆变桥侧是用电感滤波,电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流,每只晶闸管导电的角度是120o度.11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路.12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流.13、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类.14、有一晶闸管的型号为KK200－9,请说明KK 快速晶闸管； 200表示表示200A,9表示900V.15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管.17、为了减小变流电路的开、关损耗,通常让元件工作在软开关状态,软开关电路种类很多,但归纳起来可分为零电流开关与零电压开关两大类.18、直流斩波电路在改变负载的直流电压时,常用的控制方式有等频调宽控制；等宽调频控制；脉宽与频率同时控制三种.19、由波形系数可知,晶闸管在额定情况下的有效值电流为ITn 等于倍ITAV,如果ITAV=100安培,则它允许的有效电流为157安培.通常在选择晶闸管时还要留出—2倍的裕量.20、通常变流电路实现换流的方式有器件换流,电网换流,负载换流,强迫换流四种.21、在单相交流调压电路中,负载为电阻性时移相范围是π→0,负载是阻感性时移相范围是πϕ→.22、在电力晶闸管电路中,常用的过电压保护有 避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种.23、.晶闸管的维持电流I H 是指在温40度以下 温度条件下,门极断开时,晶闸管从较大通态电流下降到刚好能保持导通所必须的最小 阳极 电流.25、普通晶闸管的图形符号是 ,三个电极分别是 阳极A , 阴极K 和门极G 晶闸管的导通条件是阳极加正电压,阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H 时,导通的晶闸管关断.27、绝缘栅双极型晶体管是以 电力场效应晶体管栅极； 作为栅极,以 以电力晶体管集电极和发射极 复合而成.28、在电力晶闸管电路中,常用的过电流保护有 快速熔断器；电路串电抗器；过流时快速移相；直流快速开关；等几种.29、晶闸管的换相重叠角与电路的 触发角α；变压器漏抗X B ；平均电流I d ；电源相电压U 2.等到参数有关.31、单相全波可控整流电路中,晶闸管承受的最大反向电压为22U .三相半波可控整流电路中,晶闸管承受的最大反向电压为26U .电源相电压为U 232、要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种,一是用 大于60o 小于120o 的宽脉冲, 触发；二是用 脉冲前沿相差60o 的双窄脉冲 触发.35、带平衡电抗器的双反星形电路,变压器绕组同时有两相 相导电；晶闸管每隔 60 度换一次流,每只晶闸管导通 120 度,变压器同一铁心柱上的两个绕组同名端 相反 ,所以以两绕组的电流方向也 相反 ,因此变压器的铁心不会被 磁化 .36、三相桥式全控整流电路是由一组共 阴 极三只晶闸管和一组共 阳 极的三只晶闸管串联后构成的,晶闸管的换相是在同一组内的元件进行的.每隔 60度 换一次相,在电流连续时每只晶闸管导通 120 度.要使电路工作正常,必须任何时刻要有 两 只晶闸管同时导通,,一个是共 阴 极的,另一个是共 阳 极的元件,且要求不是 不在同一桥臂上 的两个元件.37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制 角,用 α 表示.38、一般操作引起的过电压都是瞬时尖峰电压,经常使用的保护方法是 阻容保护、 而对于能量较大的过电压,还需要设置非线性电阻保护,目前常用的方法有 压敏电阻和 硒堆 .39、交流零触发开关电路就是利用 过零触发 方式来控制晶闸管导通与关断的.40、型号为KS100-8的元件表示双向晶闸管管、它的额定电压为800V、伏、额定电流为100A安.41、实现有源逆为的条件为要有一个直流逆变电源,它的极性方向与晶闸管的导通方向一致,其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90o即α>90o区间,使输出电压极性与整流时相反,才能把直流能量逆变成交流能量反送到交流电网.42、在由两组反并联变流装置组成的直流电机的四象限运行系统中,两组变流装置分别工作在正组整流状态、逆变状态、反组整流状态,逆变状态.43、有源逆变指的是把直流能量转变成交流能量后送给电网的装置.44、给晶闸管阳极加上一定的正向电压；在门极加上正向门极电压,并形成足够的门极触发电流,晶闸管才能导通.45、当负载为大电感负载,如不加续流二极管时,在电路中出现触发脉冲丢失时单相桥式半控整流桥,与三相桥式半控整流桥电路会出现失控现象.；而三相全控桥46、三相半波可控整流电路,输出到负载的平均电压波形脉动频率为150 HZ；这说明三相桥式全控整流电路,输出到负载的平均电压波形脉动频率为300 HZ整流桥电路的纹波系数比三相半波可控流电路电路要小.47、造成逆变失败的原因有逆变桥晶闸管或元件损坏,供电电源缺相,逆变角太小,触发脉冲丢失或未按时到达,等几种.48、晶闸管在触发开通过程中,当阳极电流小于掣住电流之前,如去掉触发脉冲脉冲,晶闸管又会关断.49、对三相桥式全控变流电路实施触发时,如采用单宽脉冲触发,单宽脉冲的宽度一般取90o度较合适；如采用双窄脉冲触发时,双窄脉冲的间隔应为60o度.50、三相半波可控整流电路电阻性负载时,电路的移相范围0o--150o ,三相全控桥电阻性负载时,电路的移相范围0o--120o ,三相半控桥电阻性负载时,电路的移相范围0o~150 .51、锯齿波触发电路的主要环节是由同步环节；锯齿波形成；脉冲形成；整形放大；强触发及输出环节组成.电力电子技术问答分析题1、晶闸管两端并联R、C吸收回路的主要作用有哪些其中电阻R的作用是什么R、C回路的作用是：吸收晶闸管瞬间过电压,限制电流上升率,动态均压作用.R的作用为：使L、C形成阻尼振荡,不会产生振荡过电压,减小晶闸管的开通电流上升率,降低开通损耗.、2、实现有源逆变必须满足哪两个必不可少的条件直流侧必需外接与直流电流Id同方向的直流电源E,其数值要稍大于逆变器输出平均电压Ud,才能提供逆变能量.逆变器必需工作在β<90oα>90o区域,使Ud< 0,才能把直流功率逆变为交流功率返送电网.3、晶闸管触发的触发脉冲要满足哪几项基本要求A:触发信号应有足够的功率.B触发脉冲应有一定的宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通.C：触发脉冲必须与晶闸管的阳极电压同步,脉冲移相范围必须满足电路要求.4、单相桥式半控整流电路,电阻性负载.当控制角α=90o时,画出：负载电压ud 、晶闸管VT1电压uVT1、整流二极管VD2电压uVD2,在一周期内的电压波形图.6、什么是逆变失败逆变失败后有什么后果形成的原因是什么逆变失败指的是：逆变过程中因某种原因使换流失败,该关断的器件末关断,该导通的器件末导通.从而使逆变桥进入整流状态,造成两电源顺向联接,形成短路.逆变失败后果是严重的,会在逆变桥与逆变电源之间产生强大的环流,损坏开关器件.产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等.8、指出下图中①～⑦各保护元件及VD、Ld的名称和作用.①星形接法的硒堆过电压保护；②三角形接法的阻容过电压保护；③桥臂上的快速熔断器过电流保护；④晶闸管的并联阻容过电压保护；⑤桥臂上的晶闸管串电感抑制电流上升率保护；⑥直流侧的压敏电阻过电压保护；⑦直流回路上过电流快速开关保护；VD是电感性负载的续流二极管；Ld是电动机回路的平波电抗器；9、为使晶闸管变流装置正常工作,触发电路必须满足什么要求A、触发电路必须有足够的输出功率；B、触发脉冲必须与主回路电源电压保持同步；C、触发脉冲要有一定的宽度,且脉冲前沿要陡；D、触发脉冲的移相范围应能满足主电路的要求；10、下图为一单相交流调压电路,试分析当开关Q置于位置1、2、3时,电路的工作情况并画出开关置于不同位置时,负载上得到的电压波形. Q置于位置1：双向晶闸管得不到触发信号,不能导通,负载上无电压.Q置于位置2：正半周,双向晶闸管Ⅰ+触发方式导通.负半周,由于二极管VD反偏,双向晶闸管得不到触发信号,不能导通,负载上得到半波整流电压.Q置于位置3：正半周,双向晶闸管Ⅰ+触发方式导通.负半周,双向晶闸管Ⅲ-触发方式导通,负载上得到近似单相交流电压.11、在下面两图中,一个工作在整流电动机状态,另一个工作在逆变发电机状态.1、标出Ud 、ED及id的方向.2、说明E与Ud的大小关系.3、当α与β的最小值均为30度时,控制角α的移向范围为多少整流电动机状态：电流方向从上到下,电压方向上正下负,反电势E方向上正下负,Ud大于E,控制角的移相范围0°~90°.逆变发电机状态：电流方向从上到下,电压Ud方向上负下正,发电机电势E方向上负下正,Ud 小于E,控制角的移相范围90°~150°.一、填空1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管.2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步.3、多个晶闸管相并联时必须考虑均流的问题,解决的方法是串专用均流电抗器.4、在电流型逆变器中,输出电压波形为正弦波,输出电流波形为方波 .5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A.6、180°导电型三相桥式逆变电路,晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路,晶闸管换相是在不同桥臂上的元件之间进行的.7、当温度降低时,晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时,晶闸管的触发电流会下降、正反向漏电流会增加.2、由晶闸管构成的逆变器换流方式有负载换流和强迫脉冲换流.3、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类.4、有一晶闸管的型号为KK200－9,请说明KK 快速晶闸管； 200表示表示 200A ,9表示900V.5、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管.1、普通晶闸管的图形符号是 ,三个电极分别是阳极A ,阴极K 和门极G晶闸管的导通条件是阳极加正电压,阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I时,导通的晶闸管关断 .H2、可关断晶闸管的图形符号是；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是；电力晶体管的图形符号是；3、单相交流调压在电阻性负载电路的移相范围在0o—180o变化,在阻感性负载时移相范围在 —180o变化.4、变流电路的换流方式有器件换流、电网换流、负载换流、强迫换流等四种.5、提高变流置的功率因数的常用方法有减小触发角、增加整流相数、采用多组变流装置串联供电、设置补偿电容.7、在电力晶闸管电路中,常用的过电流保护有快速熔断器；电路串电抗器；过流时快速移相；和直流快速开关等几种.。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

考试试卷( 1 )卷一、填空题〔此题共8小题，每空1分，共20分〕1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成假设干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果根本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，那么称为逆变，如果接到负载，那么称为逆变。

8、如以下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；.二、选择题〔此题共10小题，前4题每题2分，其余每题1分，共14分〕1、单相桥式PWM逆变电路如以下图，单极性调制工作时，在电压的正半周是〔B 〕A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的选项是〔 C 〕A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并到达稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如以下图所示，在t1~t2时间段内，有〔〕晶闸管导通。

电力电子技术试题20套及答案考试试卷 1 卷一填空题本题共8小题每空1分共20分1电子技术包括______________和电力电子技术两大分支通常所说的模拟电子技术和数字电子技术就属于前者2为减少自身损耗提高效率电力电子器件一般都工作在_________状态当器件的工作频率较高时_________损耗会成为主要的损耗3在PWM控制电路中载波频率与调制信号频率之比称为_____________当它为常数时的调制方式称为_________调制在逆变电路的输出频率范围划分成若干频段每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制4面积等效原理指的是_________相等而_______不同的窄脉冲加在具有惯性的环节上时其效果基本相同5在GTRGTOIGBT与MOSFET中开关速度最快的是_________单管输出功率最大的是_____________应用最为广泛的是___________6设三相电源的相电压为U2三相半波可控整流电路接电阻负载时晶闸管可能承受的最大反向电压为电源线电压的峰值即其承受的最大正向电压为7逆变电路的负载如果接到电源则称为逆变如果接到负载则称为逆变8如下图指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路用V1VD1V2VD2表示 1 0t1时间段内电流的通路为________ 2 t1t2时间段内电流的通路为_______3 t2t3时间段内电流的通路为_______4 t3t4时间段内电流的通路为_______ 5 t4t5时间段内电流的通路为_______二选择题本题共10小题前4题每题2分其余每题1分共14分1单相桥式PWM逆变电路如下图单极性调制工作时在电压的正半周是AV1与V4导通V2与V3关断BV1常通V2常断V3与V4交替通断CV1与V4关断V2与V3导通DV1常断V2常通V3与V4交替通断2对于单相交流调压电路下面说法错误的是A晶闸管的触发角大于电路的功率因素角时晶闸管的导通角小于180度B晶闸管的触发角小于电路的功率因素角时必须加宽脉冲或脉冲列触发电路才能正常工作C晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时晶闸管的导通角为180度D晶闸管的触发角等于电路的功率因素角时晶闸管的导通角不为180度3在三相三线交流调压电路中输出电压的波形如下图所示在t1t2时间段内有晶闸管导通A1个 B2个 C3个 D4个4对于单相交交变频电路如下图在t1t2时间段内P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是AP组阻断N组整流 BP组阻断N组逆变CN组阻断P组整流 DN组阻断P组逆变5电阻性负载三相半波可控整流电路中控制角的范围是A30°～150 B0°～120° C15°～125° D0°～150°6桓流驱动电路中加速电容C的作用是A加快功率晶体管的开通 B延缓功率晶体管的关断C加深功率晶体管的饱和深度 D保护器件7直流斩波电路是一种变换电路AACAC BDCACCDCDC DACDC8为限制功率晶体管的饱和深度减少存储时间桓流驱动电路经常采用Adudt抑制电路 B抗饱和电路Cdidt抑制电路 D吸收电路9已经导通的晶闸管的可被关断的条件是流过晶闸管的电流A减小至维持电流以下 B减小至擎住电流以下C减小至门极触发电流以下 D减小至5A以下10IGBT是一个复合型的器件它是AGTR驱动的MOSFET BMOSFET驱动的GTRCMOSFET驱动的晶闸管 DMOSFET驱动的GTO三简答题共3小题22分1简述晶闸管导通的条件与关断条件7分2电压型逆变电路的主要特点是什么8分3简述实现有源逆变的基本条件并指出至少两种引起有源逆变失败的原因7分四作图题共 2 小题每题12分共24分1三相全控桥阻感负载主回路整流变压器的接法是Dy5采用NPN管的锯齿波触发器要求在整流与逆变状态运行同步变压器二侧电压经R-C滤波器滤波后滞后角为30°接到触发电路同步变压器的的接法为YY-104接法如下图所示选择晶闸管的同步电压要给出分析过程分析依据晶闸管VT1 VT2 VT3 VT4 VT5 VT6 主电路电压Uu -Uw Uv -Uu Uw-Uv 同步电压2电路与波形如图所示1若在t1时刻合上K在t2时刻断开K画出负载电阻R上的电压波形2若在t1时刻合上K在t3时刻断开K画出负载电阻R上的电压波形ug宽度大于3600a电路图b输入电压u2的波形图五计算题共 1 小题共20分1电路如图所示单相全控桥式整流电路接大电感负载R 4ΩU2 220V1触发角为60°时 a 试求UdId晶闸管电流平均值IdVT晶闸管电流有效值IVT变压器副边电流有效值I2b作出udidiVT2i2 的波形图图标清楚比例适当2当负载两端接有续流二极管时a试求UdIdIdVTIVTIVDIdVD I2b作出udidiVT2iVDi2 的波形图图标清楚比例适当填空题共小题1_________存在二次击穿现象____________存在擎住现象功率因数由和这两个因素共同决定的晶闸管串联时给每只管子并联相同阻值的电阻R是 _措施同一晶闸管维持电流IH与掣住电流IL在数值大小上IL_IH 电力变换通常可分为和在下图中_______和________构成降压斩波电路使直流电动机电动运行工作于第1象限_______和_______构成升压斩波电路把直流电动机的动能转变成为电能反馈到电源使电动机作再生制动运行工作于____象限选择题共小题下列电路中不可以实现有源逆变的有 A三相半波可控整流电路 B三相桥式全控整流电路C单相桥式可控整流电路D单相全波可控整流电路外接续流二极管2晶闸管稳定导通的条件A晶闸管阳极电流大于晶闸管的擎住电流B晶闸管阳极电流小于晶闸管的擎住电流C晶闸管阳极电流大于晶闸管的维持电流D晶闸管阳极电流小于晶闸管的维持电流3三相半波可控整流电路的自然换相点是A交流相电压的过零点B本相相电压与相邻相电压正半周的交点处C比三相不控整流电路的自然换相点超前30°D比三相不控整流电路的自然换相点滞后60°4若增大SPWM逆变器的输出电压基波频率可采用的控制方法是A增大三角波幅度B增大三角波频率C增大正弦调制波频率D增大正弦调制波幅度5三相半波可控整流电路中晶闸管可能承受的反向峰值电压为AU2 BU2 C2U2 DU26晶闸管电流的波形系数定义为 A B CKf IdT·IT DKf IdT-IT7降压斩波电路中已知电源电压Ud 16V负载电压Uo 12V斩波周期T 4ms则开通时TonA1ms B2ms C3ms D4ms8关于单相桥式PWM逆变电路下面说法正确的是A在一个周期内单极性调制时有一个电平双极性有两个电平B在一个周期内单极性调制时有两个电平双极性有三个电平C在一个周期内单极性调制时有三个电平双极性有两个电平D在一个周期内单极性调制时有两个电平双极性有一个电平9对于单相交交变频电路如下图在t2t3时间段内P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是AP组阻断N组整流BP组阻断N组逆变CN组阻断P组整流 DN组阻断P组逆变10在三相三线交流调压电路中输出电压的波形如图所示在t2t3时间段内有晶闸管导通A1个 B2个C3个 D4个三简答题共 4 小题1电压型逆变电路的主要特点是什么7分2某一晶闸管额定电压为300V额定电流为100A维持电流为4mA使用在下图所示的各电路中是否合理说明其理由不考虑电压电流裕量 8分3下面BOOST升压电路中电感L电容C与二极管的作用是什么7分4变压器漏感对整流电路有什么影响8分四作图题共小题2出下图对应的UdiT1VT1的波形其中虚线为脉冲信号计算题共小题1有一个三相全控桥整流电路已知电感负载L 02Hα 60°R 1Ω变压器二次相电压U2 100V试画出d的波形计算负载端输出的直流电压Ud和负载电流平均值Id计算变压器二次电流的有效值I2电力晶体管可关断晶闸管功率场效应晶体管绝缘栅双极型晶体管 IGBT是和的复合管2晶闸管对触发脉冲的要求是和3多个晶闸管相并联时必须考虑的问题解决的方法是4在电流型逆变器中输出电压波形为波输出电流波形为波5三相桥式逆变电路晶闸管换相是在同一桥臂上的上下二个开关管间进行称为_______°导电型6当温度降低时晶闸管的触发电流会正反向漏电流会7常用的过电流保护措施有二选择题本题共10小题每题1分共10分1单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度A180° B60° C360° D120°2α为度时三相半波可控整流电路电阻性负载输出的电压波形处于连续和断续的临界状态A0度 B60度 C30度 D120度3晶闸管触发电路中若改变的大小则输出脉冲产生相位移动达到移相控制的目的A同步电压 B控制电压 C脉冲变压器变比 D以上都不能4可实现有源逆变的电路为A三相半波可控整流电路 B三相半控桥整流桥电路C单相全控桥接续流二极管电路 D单相半控桥整流电路5在一般可逆电路中最小逆变角βmin选在下面那一种范围合理A30o-35o B10o-15o C0o-10o D0o6单相半波可控整流电阻性负载电路中控制角α的最大移相范围是90°B120° C150° D180°7若增大SPWM逆变器的输出电压基波频率可采用控制方法是增大三角波频率增大正弦调制波幅度采用多重化电压源型逆变器的目的主要是为增大输出幅值减小输出功率A抑制电路抗饱和电路抑制电路吸收电路2在用两组反并联晶闸管的可逆系统使直流电动机实现四象限运行时其中一组逆变器工作在整流状态另一组工作在逆变状态3晶闸管串联使用时必须注意均流问题4逆变角太大会造成逆变失败5并联谐振逆变器必须是略呈电容性电路6给晶闸管加上正向阳极电压它就会导通7有源逆变指的是把直流电能转变成交流电能送给负载8在单相全控桥整流电路中晶闸管的额定电压应取U29三相半波可控整流电路中电路输出电压波形的脉动频率为300Hz10变频调速是改变电动机内旋转磁场的速度达到改变转速的目的四简答题本题共3小题共32分1试说明IGBTGTRGTO和电力MOSFET各自的优缺点12分器件优点缺点IGBTGTRGTO电力MOSFET2试分析下图间接交流变流电路的工作原理并说明其局限性10分3软开关电路可以分为哪几类各有什么特点10分五作图题本题共1小题共16分1在三相半波整流电路中如果U相的触发脉冲消失试绘出在电阻负载下整流电压ud的波形和V相上晶闸管VT2上的管压降波形设触发角分别为15o和60o 1触发角为15o时2触发角为60o时六计算题本题共1小题共12分1单相桥式全控整流电路U2＝100V负载中R 20ΩL值极大反电动势E＝60V 当α＝30°时要求1作出udid和i2的波形3分2求整流输出平均电压Ud电流Id变压器二次电流有效值I2 4分3考虑安全裕量确定晶闸管的额定电压和额定电流 5分考试试卷 4 卷一填空题本题共5小题每空1分共20分1由波形系数可知晶闸管在额定情况下的有效值电流为ITn等于倍ITAV如果ITAV 100安培则它允许的有效电流为安培通常在选择晶闸管时还要留出倍的裕量2三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后构成的晶闸管的换相是在同一组内的元件进行的每隔换一次相在电流连续时每只晶闸管导通度要使电路工作正常必须任何时刻要有只晶闸管同时导通一个是共极的另一个是共极的元件且要求不是的两个元件3为了减小变流电路的开关损耗通常让元件工作在软开关状态软开关电路种类很多但归纳起来可分为与两大类4提高变流置的功率因数的常用方法有几种5三相半波可控整流电路电阻性负载时电路的移相范围三相全控桥电阻性负载时电路的移相范围三相半控桥电阻性负载时电路的移相范围二判断题本题共10小题每题1分共10分12逆变器采用负载换流方式实现换流时负载谐振回路不一定要呈电容性3无源逆变指的是把直流电能转换成交流电能送给交流电网4对三相桥式全控整流电路的晶闸管进行触发时只有采用双窄脉冲触发电路才能正常工作5PWM脉宽调制型逆变电路中采用不可控整流电源供电也能正常工作6在变流装置系统中增加电源的相数也可以提高电网的功率因数7过快的晶闸管阳极dudt会使误导通8电流可逆斩波电路可实现直流电动机的四象限运行9为避免三次谐波注入电网晶闸管整流电路中的整流变压器应采用YY接法10在DCDC变换电路中可以采用电网换流方法三选择题本题共10小题每题1分共10分1三相全控桥式整流电路带电阻负载当触发角α 0o时输出的负载电压平均值为 A045U2 B09U2 C117U2 D234U22变流装置的功率因数总是A大于1 B等于1 C小于1大于0 D为负3三相全控桥式整流电路带大电感负载时控制角α的有效移相范围是A0°-90° B30°-120° C60°-150° D90°-150°4三相半波可控整流电路在换相时换相重叠角γ的大小与哪几个参数有关AαId XLU2φ BαId CαU2 DαU2XL5为限制功率晶体管的饱和深度减少存储时间桓流驱动电路经常采用Adudt 抑制电路B抗饱和电路Cdidt抑制电路D吸收电路度时可控整流输出的电压波形处于连续和断续的临界状态A0度 B60度 C30度 D120度10在晶闸管触发电路中改变的大小则输出脉冲产生相位移动达到移相控制的目的A同步电压 B控制电压 C脉冲变压器变比 D整流变压器变比四简答题本题共4小题共28分什么是逆变失败逆变失败后有什么后果形成的原因是什么8分2下面BOOST升压电路中电感L与电容C的作用是什么6分3晶闸管变流装置中为什么在主电路上要加入整流变压器进行降压7分4单相电压型逆变电路中电阻性负载和电感性负载对输出电压电流有何影响电路结构有哪些变化7分五作图题本题共2小题共14分1对于下图所示的桥式可逆斩波电路若需使电动机工作于反转电动状态试分析电路的工作情况并绘出相应的两条电流流通路径同时标注电流流向8分2设三相桥式可控整流电路工作于有源逆状态试画出β 60o时的整流输出电压波形6分六计算题本题共1小题共18分1三相全控桥式整流电路L 02HR 4Ω要求Ud从0220V之间变化试求1不考虑控制角裕量时的整流变压器二次线电压3分2如电压电流裕量取2倍计算晶闸管额定电压电流值8分3变压器二次电流有效值I24分4计算整流变压器二次侧容量S23分考试试卷 5 卷一填空题本题共17小题每空1分共20分1晶闸管是硅晶体闸流管的简称常用的有与选用晶闸管的额定电流时根据实际最大电流计算后至少还要乘以把晶闸管承受正压起到触发导通之间的电角度称为触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法目前采用较多的是触发方法可控整流电路是三相可控整流电路最基本的组成形式在三相半波可控整流电路中电感性负载当控制角时输出电压波形出现负值因而常加续流二管三相桥式整流电路控制角α＝30在对应的线电压波形上脉冲距波形原点为考虑变压器漏抗的可控整流电路中如与不考虑漏的相比则使输出电压平均值有源逆变器是将直流电能转换为交流电能馈送回的逆变电路有源逆变产生的条件之一是变流电路输出的直流平均电压Ud的极性必须保证与直流电源电势Ed的极性成相连且满足Ud Edmin应取以保证逆变时能正常换相15载波比又称频率比 K是PWM主要参数设正弦调制波的频率为fr三角波的频率为fc则载波比表达式为K斩波器的时间比控制方式分为三种方式1晶闸管的伏安特性是指A阳极电压与门极电流的关系B门极电压与门极电流的关系C阳极电压与阳极电流的关系D门极电压与阳极电流的关系2晶闸管电流的波形系数定义为A B CKf IdT·IT DKf IdT-IT3接有续流二极管的单相半控桥式变流电路可运行的工作象限是A第二象限B第三象限C第四象限D第一象限电阻性负载三相半波可控整流电路相电压的有效值为U2α≤30°时整流输出电压平均值等于117U2cosαB117U2sinαC141U2cosαD141U2sinα5在大电感负载三相全控桥中整流电路工作状态的最大移相范围是60°B180° C120° D90°6对于三相半波可控整流电路换相重叠角γ与哪几个参数有关AαU2负载电流Id以及变压器漏抗XC Bα和U2Cα以及负载电流I DαU2以及变压器漏抗XC7单相全控桥式变流电路工作于有源逆变状态在逆变角β期间处于换相进行关断的晶闸管承受的电压是正向电压零电压D交变电压三相全控桥式有源逆变电路晶闸管电流的有效值IT为A B C DId9若增大SPWM逆变器的输出电压基波频率可采用的控制方法是A增大三角波幅度 B增大三角波频率C增大正弦调制波频率 D增大正弦调制波幅度10晶闸管固定脉宽斩波电路一般采用的换流方式是A电网电压换流 B负载电压换流C器件换流 DLC谐振换流简述对触发电路的三点要求对于正弦脉冲宽度调制SPWM什么是调制信号载波信号何谓调制比α 600时的输出电压波形ud晶闸管T1的端电压波形UT12试绘出三相半波共阴极组电路当β 600时的输出电压波形ud以及晶闸管T1的端电压波形L ∞五计算题本题共1小题共15分三相全控桥式整流电路如图所示Ld 02HRd 4Ω要求Ud从0～220V之间变化试求1 不考虑控制角裕量时整流变压器二次相电压U22 如电压电流裕量取2倍选择晶闸管型号3 整流变压器二次侧容量S24 电路的功率因数cosΦ5 当触发脉冲距对应二次相电压波形原点多少电度角时Ud已为0六分析题本题共1小题共10分如图所示为电压型三相逆变器试以U相桥臂VT1VT4之间的换流过程来分析电路的工作原理并说明此电路的特点考试试卷 6 卷一填空题本题共17小题每空1分共20分1晶闸管的内部结构具有端层个PN结2在螺栓式晶闸管上有螺栓的一端是极100A的晶闸管流过单向正弦全波时的最大可能平均电流是5当晶闸管承受反向阳极电压时不论门极为何种极性触发电压管子都将工作在状态考虑变压器漏抗的可控整流电路中在换相过程期间两个相邻的晶闸管同时导通对应的电角度称为在三相全控桥中接在同一相的两个晶闸管触发脉冲的相位应相差在三相半波可控整流电路中电阻性负载当控制角时电流连续三相桥式可控整流电路适宜在电压而电流不太大的场合使用带平衡电抗器的双反星形可控整流电路是由两组三相半波可控整流电路组成100μH直流负载电流Id＝150A 则换相压降△Ｕγ12将直流电逆变为某一频率或可变频率的交流电直接的过程称为无源逆变在单相全控桥式变流器控制直流电动机卷扬机拖动系统中当a 2时电流主要是依靠电动势Ed在无源逆变与直接斩波电路中都必须设置换流强迫导通的晶闸管可靠关断晶闸管元件并联时要保证每一路元件所分担的电流根据对触发电路的要求知道触发电路应包括同步信号发生器脉冲整形与功放电路具有自关断能力的电力半导体器件称为A全控型器件B半控型器件C不控型器件D触发型器件取断态重复峰值电压和反向重复峰值电压中较小的一个并规化为标准电压等级后定为该晶闸管的A转折电压B反向击穿电压C阈值电压D额定电压单相半控桥式整流电路带纯电阻性负载时晶闸管承受正向电压的最大值为A B C D4单相桥式半控整流电路中电阻性负载流过每个晶闸管的有效电流IT＝AI B05I C １ I D I5三相桥式全控整流电路电阻性负载时的移相范围为A00～1800 B00～1500 C00～1200 D00～9006单相全控桥式有源逆变电路控制角为a则输出电压的平均值为Ud 117U2cosa BUd 09U2cosa CUd -234U2cosaDUd 045U2cosa7三相全控桥式变流电路工作于有源逆变状态的条件是 AB C D8为了防止逆变失败最小逆变角限制为A100～150 B200～250 C300～350 D400～4509电流型三相桥式逆变电路120°导通型则在任一时刻开关管导通的个数是不同相的上下桥臂A各一只 B各二只C共三只 D共四只定宽调频是斩波器的一种瞬时值控制三简答题本题共5小题每题5分共25分什么是可控整流它是利用晶闸管的哪些特性来实现的5分什么是逆变失败导致逆变失败的原因是什么将右表格中空缺的部分按要求填好变压器二次相电压为U2对于电感负载满足大电感负载的条件5分4电压源型变频器和电流源型变频器的区别是什么5分5试说明PWM控制的基本原理2三相桥式全控整流电路电阻性负载试画出当α 600时输出电压ud的波形晶闸管的端电压uT1的波形五计算题本题共1小题共15分三相全控桥整流电路如图所示已知电感性负载L 02HR 1Ωα 75°变压器二次相电压U2 100V1 计算负载的平均整流电压Ud和负载电流平均值Id2 选择晶闸管的型号3 计算变压器二次电流的有效值I2六分析题本题共1小题共10分如图所示为串联二极管式电流型三相逆变器试以从VT1到VT3之间的换流过程来分析电路的工作原理并说明此电路的特点考试试卷 7 卷一填空题本题共14小题每空1分共20分1晶闸管是三端器件三个引出电极分别为阳极阴极和极为了保证晶闸管可靠与迅速地关断通常在管子阳极电压下降为零之后加一段时间的电压6从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为7为了保证三相全控桥电路能启动工作触发脉冲必须采用或8三相半波整流电路有和两种接法9三相全控桥的共阴极组要求触发脉冲以120°为间隔依次在半周触发共阴极组的各晶闸管在单相全控桥式变流器控制直流电动机卷扬机拖动系统中若使变流器工作于有源逆变状态时需使控制角a 2同时EdUd电压型逆变器其中间直流环节以贮能晶闸管串联时给每只管子并联相同的RC电路是措施C150°D180°4三相半波可控整流电路的自然换相点是A交流相电压的过零点B本相相电压与相邻相电压正半周的交点处C比三相不控整流电路的自然换相点超前30°D比三相不控整流电路的自然换相点滞后60°5在晶闸管三相桥式可控整流电路电流断续时的机械特性中当α时所有不同控制角的特性曲线实际空载转速均相同A≤300 B≤600 C≤900 D≤12006在大电感负载三相全控桥中当α 60°时在过了自然换相点之后和下一个晶闸管被触发之前整流输出ud为负值交流电源接受回馈的能量电感A释放储能B既不释放能量也不储能C吸收能量D以储能为主将直流电能转换为交流电能供给负载的变流器是A有源逆变器BAD变换器CDA变换器D无源逆变器180°导电型电压型三相桥式逆变电路其换相是在如下哪种情形的上下二个开关之间进行同一相不同相固定相不确定相直波斩波电是一种变换电路ACAC BDCAC CDCDC DACDC三简答题本题共5小题每题5分共25分试简述三相半控桥式整流电路与三相全控桥式整流电路的特点2将下列表格中空缺的部分按要求填好变压器二次相电压为U2对于电感负载满足大电感负载的条件3举出三种常用过电流保护电器并指出其动作时间的典型值已知三相半波。
