施工超前地质预报超前水平探孔探测报告01

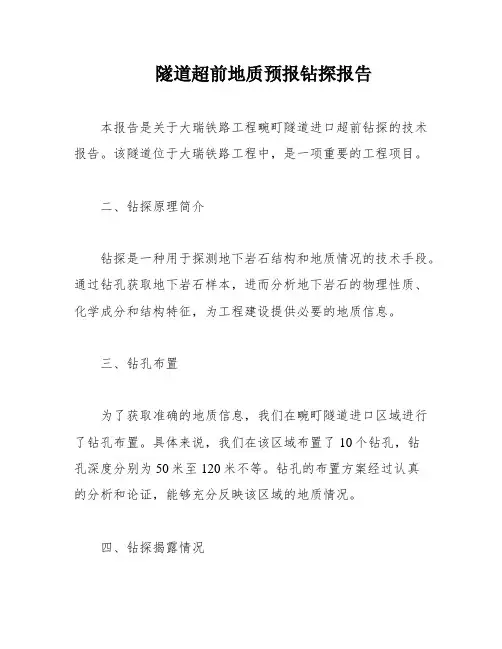

隧道超前地质预报钻探报告本报告是关于大瑞铁路工程畹町隧道进口超前钻探的技术报告。

该隧道位于大瑞铁路工程中，是一项重要的工程项目。

二、钻探原理简介钻探是一种用于探测地下岩石结构和地质情况的技术手段。

通过钻孔获取地下岩石样本，进而分析地下岩石的物理性质、化学成分和结构特征，为工程建设提供必要的地质信息。

三、钻孔布置为了获取准确的地质信息，我们在畹町隧道进口区域进行了钻孔布置。

具体来说，我们在该区域布置了10个钻孔，钻孔深度分别为50米至120米不等。

钻孔的布置方案经过认真的分析和论证，能够充分反映该区域的地质情况。

四、钻探揭露情况在钻探过程中，我们揭露了该区域的地质情况。

具体来说，我们发现该区域地下岩石主要为花岗岩和片麻岩，其中花岗岩的分布范围较广，片麻岩主要分布在隧道进口区域。

此外，我们还发现了一些地下水和煤层，这些都对工程建设有一定的影响。

五、钻孔柱状图通过钻孔获取的地下岩石样本，我们制作了钻孔柱状图。

该图能够直观地反映该区域的地质情况，为工程建设提供了必要的参考依据。

六、结论和建议通过本次钻探，我们对畹町隧道进口区域的地质情况有了更加深入的了解。

针对发现的地下水和煤层等情况，我们提出了相应的建议，以便工程建设能够顺利进行。

具体的建议和措施将在后续的工程设计和建设过程中得以实施。

XXX。

with an entrance at DK322+645 and an exit atDK328+640.making the total length of the tunnel 5995m。

Thetunnel is in the shape of a person's slope。

with an uphill slope of 9‰/1775m and 3‰/600m from the entrance to DK325+020.and a downhill slope of -9‰/2380m and -6‰/1240m from DK325+020to the exit。

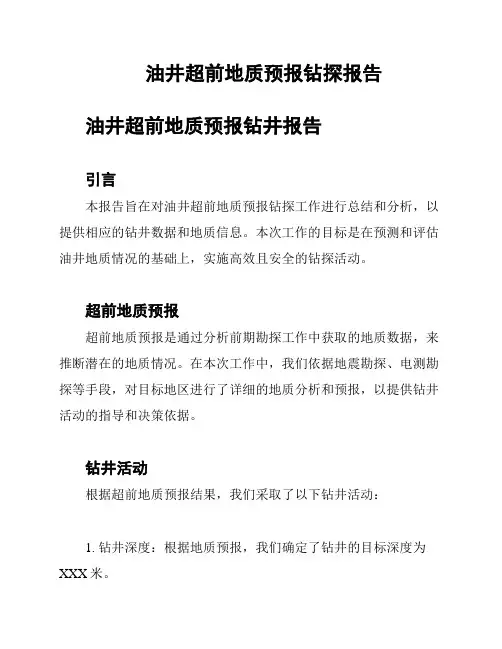

油井超前地质预报钻探报告油井超前地质预报钻井报告引言本报告旨在对油井超前地质预报钻探工作进行总结和分析，以提供相应的钻井数据和地质信息。

本次工作的目标是在预测和评估油井地质情况的基础上，实施高效且安全的钻探活动。

超前地质预报超前地质预报是通过分析前期勘探工作中获取的地质数据，来推断潜在的地质情况。

在本次工作中，我们依据地震勘探、电测勘探等手段，对目标地区进行了详细的地质分析和预报，以提供钻井活动的指导和决策依据。

钻井活动根据超前地质预报结果，我们采取了以下钻井活动：1. 钻井深度：根据地质预报，我们确定了钻井的目标深度为XXX米。

2. 钻井速度：根据地质情况和地层特征，我们制定了适合的钻进速度，以确保钻井进度的同时保证钻孔质量和工作安全。

3. 钻井工艺：根据地质预报结果，我们采用了适宜的钻井工艺，包括钻头选择、钻井液配方等，以最大程度地满足目标地层的钻井需求。

4. 井壁稳定：针对地层情况，我们采取了相应的措施来保障井壁的稳定，包括护壁剂的使用、套管设计等。

结果分析与评估根据钻井过程中的实际情况和数据收集，我们对钻探结果进行了分析和评估。

以下是我们的主要发现：1. 地质层位：根据钻井记录和地层分析，发现目标地层与预测结果基本一致，验证了超前地质预报的准确性。

2. 地层性质：通过取样和测量，我们获得了目标地层的物性参数，包括密度、孔隙度等，这些参数对后续油藏评价具有重要意义。

3. 地层裂缝：在钻井过程中，我们观察到了地层裂缝的存在，并记录了其分布情况，为后续油藏开发提供了重要参考。

结论油井超前地质预报钻探工作取得了良好的效果，为后续的油藏开发和评价提供了重要的数据和信息。

我们对所采取的钻井活动和结果进行了分析和评估，验证了超前地质预报的准确性和可靠性。

在今后的工作中，我们将进一步完善超前地质预报的方法和技术，提高钻井工作的效率和质量。

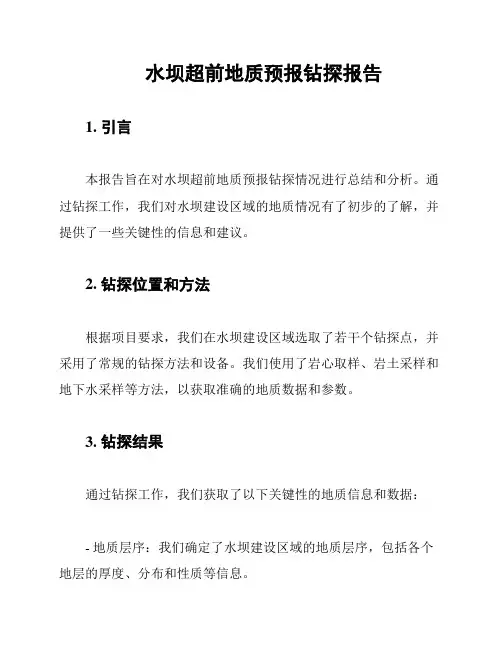

水坝超前地质预报钻探报告1. 引言本报告旨在对水坝超前地质预报钻探情况进行总结和分析。

通过钻探工作，我们对水坝建设区域的地质情况有了初步的了解，并提供了一些关键性的信息和建议。

2. 钻探位置和方法根据项目要求，我们在水坝建设区域选取了若干个钻探点，并采用了常规的钻探方法和设备。

我们使用了岩心取样、岩土采样和地下水采样等方法，以获取准确的地质数据和参数。

3. 钻探结果通过钻探工作，我们获取了以下关键性的地质信息和数据：- 地质层序：我们确定了水坝建设区域的地质层序，包括各个地层的厚度、分布和性质等信息。

- 岩性和岩土性质：我们对地质层的岩性和岩土性质进行了详细的描述和分析，以评估其工程性质和稳定性。

- 地下水位和水质：我们测量了地下水位，并对水质进行了分析，以评估地下水对水坝建设和运行的影响。

4. 结论和建议基于钻探结果，我们得出了以下结论和建议：- 水坝建设区域地质层序较为复杂，需要进行进一步的地质调查和工程设计。

- 部分地质层存在较高的压实度和稳定性，对水坝的施工和运行具有较好的支持性。

- 部分地质层存在较高的含水量和可渗透性，需要采取相应的防渗措施来保证水坝的安全性和稳定性。

5. 建议的后续工作基于上述结论，我们建议进行以下后续工作：- 进一步的地质调查和钻探工作，以获取更多关键的地质信息和数据。

- 依据钻探结果，进行详细的工程设计和施工方案制定。

- 在水坝建设过程中，加强地质监测和灾害预警，及时应对可能出现的地质灾害和不稳定因素。

6. 结论通过钻探工作，我们初步了解了水坝建设区域的地质情况，并提供了一些关键信息和建议。

我们建议在后续的工程设计和施工中，充分考虑地质因素，以确保水坝的安全性和稳定性。

以上是本次水坝超前地质预报钻探报告的内容总结，感谢您的阅读。

1．适用范围本指导书适用于隧道Ⅱ、Ⅲ、Ⅳ、Ⅴ级围岩、岩溶地段及隧道断层破碎带施工期间超前地质预报。

2．作业准备2.1技术准备隧道地质分级：根据地质灾害对隧道施工安全的危害程度一般分为四级。

A级：存在重大地质灾害的地段，如大型暗河系统：可溶岩与非可溶岩接触带，大~特大型突水突泥地段：瓦斯灾害严重的地段以及人为坑道等。

B级：主要针对中~小型突水突泥地段，较大物探异常地段，断裂带等。

C级：水文地质条件较好的碳酸盐岩及碎屑岩地段，发生突水突泥的可能性较小。

D级：非可溶岩地段、小型断层破碎带，发生突水突泥的可能性极小。

1技术内业准备：组建地质超前预报专业小组，认真学习实施性施工组织设计，阅读、审核施工图纸，掌握隧道工程地质情况，编制超前地质预报计划，采用先进科技手段进行超前地质探测预报。

预报手段主要包括以下几种：地质超前探测预报系统、地质雷达、红外线探测仪、超前地质钻孔、TSP203探测、风钻超长钻孔、地质素描等。

外业技术准备：根据隧道地质情况，采用不同的超前地质预报方法，现场收集隧道地质情况的各种技术数据，进行分析、解译、对比后得出结论，指导隧道施工。

明确综合地质超前预报中各种方法的特点：TSP203作业快，测距长，干扰相对少，可以与多种预测法结合应用，但精度不高，解释难度大，适于做长距离预测；地质雷达可以准确测定短距离内隧道四周和低部的空洞、水体情况，可补充2TSP203的不足；红外线探水仪适于判断地下水情况，作业快，干扰少，较准确，但水量水压无法测定；超前水平钻孔基本可以100%的揭示地下水及围岩物理力学性能，但干扰大，用时长，费用高。

在施工中，根据各种方法的特点确定地质超前预报的原则是：以常规地质综合分析法为基础，TSP地质超前预报系统做长距离宏观控制，地质雷达做近距离判断，红外线探水仪做连续地下水探测，水平钻孔为必做项目，形成综合地质超前预报系统。

并组成专业预报小组，建立健全隧道地质超前预报工作制度，配备先进的仪器设备，开展地质超前预报工作。

实习报告一、实习背景与目的随着我国基础设施建设的快速发展，隧道工程在交通、水利、能源等领域发挥着越来越重要的作用。

然而，隧道工程具有隐蔽性、复杂性和不可预见性，地质条件对隧道施工的质量和安全至关重要。

为了提高隧道施工的安全性、降低地质灾害的发生几率，超前地质预报技术在隧道工程中得到了广泛应用。

本次实习旨在通过参与隧道超前地质预报工作，了解并掌握超前地质预报的基本原理、方法和实际应用。

二、实习内容与过程1. 实习前的准备在实习开始前，我参加了隧道超前地质预报的培训课程，学习了超前地质预报的基本原理、方法及其在隧道工程中的应用。

此外，我还复习了相关地质知识，如地层岩性、地质构造、地下水等，为实习打下了坚实的基础。

2. 实习过程（1）地质调查法在实习过程中，我参与了隧道工程的地质调查工作。

通过调查隧道周边的地表地质情况、洞内开挖工作面的地质素描，以及地层分界线和构造线地下和地表相关性分析，我初步了解了隧道地质情况。

此外，我还学会了如何进行地质作图，将地质信息直观地表现出来。

（2）物探法在物探法方面，我学习了弹性波反射法（地震波反射法、水平声波剖面法、负视速度法和陆地声纳法等）、电磁波反射法（地质雷达探测）、红外探测、高分辨直流电法等。

通过实际操作，我掌握了这些物探方法的原理和应用，并能够根据实际情况选择合适的物探方法进行地质预测。

（3）超前钻探法在超前钻探法方面，我了解了地质超前钻探、加深炮孔探测及孔内摄影等方法。

通过参与实际钻探工作，我掌握了钻探设备的使用、钻孔布置、钻进工艺等操作技能，并学会了如何根据钻探数据预测地质情况。

（4）超前导坑预报法在超前导坑预报法方面，我学习了平行超前导坑法、正洞超前导坑法等。

通过实际操作，我了解了导坑预报的基本原理和步骤，并能够根据导坑揭示的地质情况预测隧道掌子面前方的地质条件。

三、实习收获与体会通过本次实习，我全面了解了隧道超前地质预报的基本原理、方法及其在实际工程中的应用。

目录一、工作概况 (1)二、超前地质探测方法 (1)三、现场条件及工作布置 (3)四、资料成果解释 (3)五、结论及措施 (6)六、人员信息表 (7)附图1 组织结构图 (8)工作概况2009年10月，本单位对重庆市轨道交通一号线二期工程中梁山隧道超前地质预报工作。

其目的在于：查明已挖工作面的前方100米左右范围内岩层构造特征和水文地质特征，提出施工建议，保证隧道施工安全，减少因地质灾害或支护不当而导致大塌方带来的损失，为隧道施工服务。

本次超前地质预报的探测方法主要采用TSP203系统作长距离宏观控制。

在相关人员的配合下，现场探测工作于2009年10月13日进行并于当天完成。

二、超前地质探测方法TSP203超前地质预报系统，是专门为隧道和地下工程超前地质预报研制开发的，是目前在该领域的最先进设备，它能方便快捷预报掌子面前方100－200m范围内的地质情况，为隧道工程以及变更施工工艺提供依据。

这将大大减少隧道施工带来的危险性，减少人员和机械损伤，同时也带来了巨大的经济利益和社会效益。

1．TSP工作原理与其它反射地震波方法一样，TSP采用了回声测量原理。

地震波在指定的震源点（通常在隧道的左边墙或右边墙，大约24个炮点布成一条直线）用小药量激发产生。

地震波在岩石中以球面波形式传播。

当地震波遇到岩石物性界面(即波阻抗差异界面，例如断层、岩石破碎带和岩性变化等)时，一部分地震信号反射回来，一部分信号折射进入前方介质。

反射的地震信号将被高灵敏度的地震检波器接收。

反射信号的旅行时间和反射界面的距离成正比，故能提供一种直接的测量。

TSP203超前地质预报系统的现场布置及测试过程由一系列炮点、一到两个三维接收传感器（X、Z、Z方向）、接收机及数据处理系统组成（见图1）。

2．仪器参数本次探测采用瑞士安伯格测量技术有限公司TSP203超前地质预报设备。

仪器设置如下:记录单元①12道②24位A/D转换③采样间隔：62.5μs ④带宽:8000hz⑤记录长度：7218采样点⑥动态范围120dB⑦道数：1-12接收单元①三分量加速度地震检波器②灵敏度：1000mV/g ±5% ③频率范围：0.5～5000Hz 三、现场条件及工作布置按TSP203超前探测系统要求，实测时观测系统布置一个接收孔（孔深2.0m ）和24个炮孔（孔深1.5m ，间距1.5m ），最小偏移距15m ，最后一个炮孔距掌子面7 m ，如图2所示。

目录1 目的和任务 (1)2 拟建工程概况 (1)3 勘察方法、完成工作量及依据的技术标准 (1)4场地环境与工程地质条件 (3)4.1 地理位置 (3)4.2 气候 (3)4.2地层岩性 (3)4.3岩土层物理力学性质指标 (5)5水文地质条件 (5)6不良地质现象 (6)6.1不良地质作用 (6)6.2特殊性岩土 (6)7结论与建议 (6)附图1.钻孔平面位置图（1：250）…………………………………………………1张2.钻孔柱状图…………………………………………………………………92张3.图例……………………………………………………………………………1张附表1.勘探点一览表…………………………………………………………………3张2.地层统计表……………………………………………………………………1张照片1.钻孔岩、土芯彩色照片………………………………………………………92张XX项目超前钻工程超前钻探勘察报告1 目的和任务受甲方委托，我司承担了XX项目超前钻工程勘探工作。

本次勘察为施工勘察阶段。

前期详勘结果显示，拟建场地下伏基岩为燕山期（γ）花岗岩地层。

根据设计单位和甲方的要求，由设计单位布置超前钻孔92个，详见“钻孔平面布置图”。

目的是进一步查明拟建场地内桩位处各岩层的分布及其物理力学性质，查明桩端持力层的连续性、稳定性，为拟建工程桩基础施工提供直接的地质依据。

本次勘察于2016年11月13日进场施工，于2016年12月28日完工。

2 拟建工程概况本项目总建筑面积地上206026m2，地下88528m2，总用地面积72652m2，规划拟建高层建筑、多层建筑、裙楼及地下室停车库等。

本次钻探范围为7#楼、8#楼、9#楼、10#楼均为30层，高度96.1m上部结构拟采用框架剪力墙结构，下方有2～4层地下室，最大轴力设计值12000KN。

拟采用人工挖孔灌注桩，强风化花岗岩为持力层，±0.00等于绝对标高58.00m。

宜万铁路复杂隧道
施工超前地质预报超前水平探孔探测报告
齐岳山隧道（第33标）
探测里程：YDK0+000～YDK0+020
报告编写：
技术负责：
施工监理：
驻地设计：
施工单位：
2009年3月14日
报告审查意见单：
YDK0+000超前水平钻探成果报告
1、钻探设备：矿研RPD75。

2、钻孔布置：具体位置见钻孔布置图。

3、钻探依据：宜万总指2009-33会议精神及宜万线复杂隧道施工地质实施细则的相关要求。

4、钻探技术要点：钻探以探测隧道前方围岩岩性、构造和隐含水体情况为目的，钻探中主要以取芯及观测钻进速度、返水、返碴颜色，卡钻、跳钻情况，以及直接量测的水压、水量情况，据此判断前方地质情况。

5、钻探成果：共计钻孔3个，探1取芯21m，探2孔深21m，探3孔深21m，从2009年3月10日开始到2009年3月11日结束，根据钻探情况初步分析成果如下：
YDK0+000～+020处于F11断层影响带内，主要以泥灰岩、泥岩及钙质页岩为主，局部见方解石，围岩破碎，终孔时，无水。

建议施工时，按照地质超前预报通知单，加强短距离超前地质预报，及时支护，并加强围岩监控量测和洞内外观察，确保施工安全。

中隧科研所齐岳山隧道项目部
2009年3月14日
齐岳山隧道YDK0+000钻孔布置示意图
制图：复核：监理：日期：制图：复核：监理：日期：制图：复核：监理：日期：。

高速公路超前地质预报钻探报告1. 引言该报告旨在为高速公路项目提供超前地质预报钻探的详细结果和分析。

通过对预报钻探的收集数据进行分析，可以及早发现地下地质情况，帮助规划和设计人员更好地进行工程设计和施工准备。

2. 钻探区域及方法2.1 钻探区域：选择了高速公路项目内的特定区域进行钻探，该区域包括了土地和地下的岩石结构。

2.2 钻探方法：采用常规钻探技术，包括岩芯钻探、土壤取样和地下水采样等。

3. 钻孔数据分析通过对钻探所得的数据进行分析，得出以下结论：3.1 地下岩石结构：根据岩芯钻探结果，发现该区域地下主要由花岗岩和页岩组成。

其中花岗岩层较坚硬，页岩层较软弱，需要注意施工时对不同岩层的处理。

3.2 土壤类型：根据土壤取样分析，主要发现该区域土壤类型为黏土和砂土。

其中黏土具有较好的承载能力，而砂土具有较差的承载能力，需要在设计时充分考虑。

3.3 地下水情况：地下水层的深度在钻探区域内相对较浅，需要采取适当的地下水排水措施。

4. 预报结果及建议根据钻探数据的分析，得出以下预报结果及建议：4.1 工程设计：针对地下岩石结构和土壤类型，建议在工程设计中采取相应的处理措施，确保施工的安全和可靠性。

4.2 施工准备：在施工准备阶段，应充分考虑地下水情况，并采取必要的排水措施，以避免沉降和液化等问题的发生。

4.3 监测与风险控制：建议在施工期间对钻探区域进行监测，及时掌握地下地质情况的变化，并采取相应的风险控制措施。

5. 结论通过对高速公路超前地质预报钻探的详细分析，可以为工程规划和设计提供有益的参考。

建议在施工前充分了解地下地质条件，并采取相应措施，以确保工程的安全和稳定性。

YBLcy-013 **高速LA1合同段****隧道出口端右洞YK7+325超前地质预报报告西安公路研究所2011年5月28日一、概述受**高速公路LA1合同段项目部委托，我单位于2011年5月27日对****隧道出口右洞YK7+325掌子面进行了地质雷达超前探测，5月28日进行资料处理与报告编制。

二、探测方法和工作布置地质雷达方法是利用发射天线向地下介质发射广谱、高频电磁波，当电磁波遇到电性（介电常数、电导率）差异界面时将发生透射、折射和反射现象，同时介质对传播的电磁波也会产生吸收滤波和散射作用。

用接收天线接收并记录来自地下的反射波，采用相应的处理软件进行数据处理，然后根据处理后的数据图像结合工程地质及地球物理特征进行推断解释，对掌子面前方的工程地质情况（围岩性质、地质结构构造、围岩完整性、地下水和溶洞等情况）进行预测。

此次地质预报采用GR-Ⅲ型地质雷达、100MHz天线，采用剖面法进行连续探测。

根据现场情况，在掌子面上布置两条水平测线，探测掌子面前方25m范围内的围岩地质状况。

测线布置见图1。

图1 雷达测线布置示意图三、数据处理与解译对采集的地质雷达数据需要经过仔细处理，才能获得良好的效果。

资料处理的方式基本上有两类。

一类方法是直接去除干扰来提取有效信号，另一类是设法提取干扰信号，将提取的干扰信号进行相位取反叠加原始信号，从而达到去噪目的。

地质雷达干扰信号很多也很复杂，需要进行多种方法处理，而且处理要有针对性，才能有效提高信噪比。

为获得雷达探测的结果，需要对雷达记录进行处理与判读，判读是理论与实践相结合的综合分析，需要坚实的理论基础和丰富的实践经验。

雷达记录资料中，同一连续界面的反射信号形成同相轴，依据同向轴的时间、形态、强弱等进行解释判断是地质解释最重要的基础。

不同介质有不同的结构特征，内部反射波的频率特征明显不同；表面松散土电磁性质比较均匀，反射波较弱；围岩中的含水区表现出低频高振幅的反射特征；节理带、断裂带结构破碎，内部反射和散射多，表现为高频密纹反射，但由于破碎带的散射和吸收作用，后续波能量变弱。

隧道施工超前地质预报
1、预报原则
根据本隧道的地质情况，本着“以工程地质综合分析为核心，坚持粗查与精查相结合、物探与钻探相结合”的原则，做到有疑必探、先探后掘，充分发挥多种手段综合预报的优势，解决本管段隧道的超前地质预报和整治问题。

为了对掌子面前方地质情况进行超前预报并对初期支护和围岩变形状况进行有效监测，我项目部成立专门的施工监测及地质预报小组，由项目经理部的一工区负责组织实施。

2、超前地质预报纵断面示意图
3、预报方法
⑴综合物探超前探测
远距离超前探测:全隧正洞采用TSP203,对掌子面前方约100m范围内的地质构造的位置、规模、性质作较为详细的预报，预测岩体的完整性及岩溶和地下水的发育情况，每100m施作一次，当有异常情况时适当加密。

中近距离超前探测：全隧正洞采用地质雷达探测法（探测前方距离20～30m），验
证TSP超前探测的异常地段。

⑵超前钻孔探测
在综合物探远距离及中距离预报的基础上，采用超前钻孔验证物探异常段，一般正洞采用超前水平钻孔（φ100，每孔长30m，每循环25m）对物探超前探测的异常地段进行验证。

超前钻孔一般每个断面设3个孔并至少保证1孔可以取芯。

国道XXX线XXX至XXX公路改建工程XXX隧道不良地质现象超前探测成果报告（第一期）委托单位：工程名称：XXX隧道报告内容：地质超前预报报告日期：年月日XXX路隧道地质预报及监测项目组一、概述受XXX公路改建工程项目办的委托，XXX隧道地质预报及监测项目组于2009年Ｘ月ＸＸ日在XXX隧道现场掌子面里程为Kｘｘ+550，雷达设定距离为70m，故本次探测范围为KXXX+550～KXXX+620段雷达测线范围。

超前探测工作执行《雷达无损检测操作规程》YHX2006-006、以及国家有关规范与规定、合同文件、设计文件。

二、隧道地质概况XXX隧道长805m，起迄里程KXXX+490～KXXX+295。

隧址区属构造侵蚀中高峡谷地貌。

来苏河在该段河流弯曲，XXX滑坡以上河流流向S10～15°E，以下转为S40～60°E流出。

因河流弯转从而形成突出山嘴地形。

隧道轴线上山脊最高高程2987m，隧道附近来苏河最低高程2807m，相对高差180m。

隧道沿线地貌均为来苏河左岸斜坡区，部分基岩裸露，地形陡峻，坡度50～60°，多陡崖分布。

表层以崩坡积堆积体为主，为斜坡地形，坡度40～50°，隧道洞身仅次于XXX滑坡面以下，本隧道为避绕滑坡而设。

进出口段岩性以三叠系西康群侏倭组变质砂岩为主，为强风化强卸荷带，岩石较软，岩体破碎，裂隙发育，地下水以沿裂隙的线性滴水为主，围岩稳定性及完整性较差。

其中出口端围岩更差，多呈碎块；靠近洞口端岩性以崩坡堆积的碎石角砾为主，松散，架空，围岩稳定性差，围岩分类为Ⅴ级。

洞身段围岩为微风化变质砂岩、板岩互层，岩质坚硬，岩体稳定性和完整性较好，级别为Ⅲ级。

此外，在岩体中存在宽窄不一的挤压破碎带以及局部裂隙密集发育，岩体完整性差，呈碎石状压碎结构岩体。

由于洞身段埋深不大，应力量级不高，发生岩爆的可能性小。

洞身仅次于地下水位以下，以沿裂隙的线性滴水为主，遇断层破碎带及裂隙密集带有产生集中涌水的可能。

目录一、工程简介 (1)二、红外线超前探水法的原理 (1)三、掘进掌子超前探水的测线布置 (2)四、数据分析 (3)五、结论及建议 (5)xxx市轨道交通xxxxxx出口红外线探水法超前探测预报报告一、工程简介xxx是xxx市轨道交通xxx（xxx～xxx段）xxx～xxx区间的一部分，两侧与高架桥线路连接，隧道进口起点里程为XXX，隧道进口终点里程为XXX，全长约4.3km，是目前国内城市轨道交通领域拟建的最长山岭隧道，属长大山岭隧道。

隧道进洞口线路标高232.060m，进口线路标高302.080m。

隧道横穿中梁山山脉，线路走向基本垂直于中梁山山脊构造线。

线路最大埋深约200m，除洞口段外均为深埋隧道。

2010年7月，本单位对xxx市轨道交通xxx二期工程xxx超前地质预报工作。

其目的在于：查明已挖工作面的前方30米左右范围内岩层构造特征和水文地质特征，提进施工建议，保证隧道施工安全，减少因地质灾害或支护不当而导致大塌方带来的损失，为隧道施工服务。

本次超前地质预报的探测方法采用红外线探水法系统作近距离探测。

本次探测为分为掌子面前方探测和左右帮探测，探测掌子面里程为xxxm，现场探测时间为2010年7月15日下午。

掌子面围岩为岩性为灰岩。

二、红外线超前探水法的原理任何物体都会发射出红外线，形成一个红外场。

将一个稳定的质体作为探测对象的场源时，由该物体所形成的红外场的强度与场源本身的场强相一致。

当地质体中含地下水，那么地下水场源产生的红外场会对地质体场源所产生红外场产生影响，使其场强发生变化。

地质体所形成的红外场场强变化可用红外线探测仪探测。

根据围岩红外场强的变化来预报掌子面前方是否隐状含水体。

利用红外线进行超前探水是目前较为先进的一种地下水探测预报方法，能够定性确定一定深度范围地层中含水的部位和类型，现已广泛地应用于地下工程施工中的地下水探测。

三、掘进掌子超前探水的测线布置掘进掌子面场强测点布置，应根据掘进掌子面的大小，将掘进掌子面划分为若干个区域，一般情况下，将掘进掌子面划分为多个区域，每个区域设定1个测点，如图1所示。

XX公路XX隧道K4+220—K4+180段超前地质预报一、概述受XX公路建设开发有限责任公司委托，我中心使用地质雷达，于2012年10月13日对XX公路XX隧道出口端，采用地质雷达进行了超前地质预报。

预报里程：出口端为K4+220—K4+180。

二、施工开挖面工程地质概况出口端：从K4+220施工开挖面观察，隧道围岩为寒武系下统中厚层状黑色泥岩，局部夹泥质粉砂岩，岩体较为破碎，结构不稳定，潮湿、节理裂隙发育，渗水严重，隧道左侧有软弱结构面，局部有塌落，岩层总体向南倾，倾角约35°，工程地质条件较差。

三、预报测试方法技术地质雷达是一种电磁探测技术。

如果场源的电流随时间变化，就激发变化的电场，变化的电场在其周围激起变化的磁场，变化的磁场又要激起变化的电场，变化的电场和磁场由近及远地传播出去，形成电磁场，以波的形式传播。

电磁波运动中，引起电磁波衰减和传播的两个主要电性是电导率和介电常数。

而对于应用高频电磁波的地质雷达来说，其发射电磁波的频率范围、被探测目的体的电导率和介电常数均影响着电磁波的传播。

地质雷达利用高频电磁脉冲波的反射原理来实现探测目的，其反射脉冲信号的强度不仅与传播介质的波吸收程度有关，而且也与被穿透介质界面的波反射系数有关。

反射系数与界面两边介质的电磁性质和频率有关。

两边介质的电磁参数差别越大，反射系数也大，同样反射波的能量亦大。

地质雷达利用主频为数十兆赫至千兆赫波段的电磁波，以宽频带短脉冲的形式，由地面通过天线发射器（T ）发送至地下，经地下目的体或地层的界面反射后返回地面，为雷达天线接受器（R ）接受。

地质雷达的天线发射及接受器有单置式和双置式之分，单置式为发射与接受器同置一体，双置式为反射与接受分体。

其工作原理如图1使用的雷达天线为40MHz 屏蔽天线，检测时，天线与掌子面密贴，沿测线滑动，由雷达控制单元高速发射雷达脉冲进行快速连续采集。

雷达时间剖面上的各测点的位置和隧道里程相联系。

地铁超前地质预报钻探报告1. 引言本报告旨在对地铁建设中的超前地质预报钻探进行评估和分析。

地铁建设中的超前地质预报钻探是一项重要的技术手段，旨在预测地铁隧道施工过程中可能遇到的地质问题，为工程施工和安全管理提供科学依据。

2. 钻探方法超前地质预报钻探主要采用岩心钻探和岩屑采集等技术手段。

通过钻探获得的岩心和岩屑样本，可以分析地质层次、构造特征以及岩性等信息，为后续施工和地质预测提供可靠数据支持。

3. 钻探评估钻探评估是对超前地质预报钻探成果的分析和评价。

评估主要包括以下几个方面：- 钻探数据质量评估：对钻探过程中获取的样本和数据进行质量评估，包括采集的样本数量、质量、完整性等方面的评估。

- 地质信息解读：对钻探获得的地质样本进行解读，包括地层划分、构造特征、岩性分类等，以获取地质信息并进行地质预测。

- 钻孔布设评估：评估钻探钻孔的布设情况，包括钻孔位置选择、深度设计等，以确保钻探能够覆盖到关键地质区域。

- 钻探效率评估：评估钻探过程中的效率，包括钻孔进度、样本采集速度等，以提高钻探效率和成本控制。

4. 报告结论经过对超前地质预报钻探的评估和分析，得出以下结论：- 钻探数据质量良好，样本数量充足，对地质信息的获取具有较高可靠性。

- 地质信息解读准确，地层划分清晰，构造特征明确，为地铁施工和地质预测提供了有力支持。

- 钻孔布设合理，覆盖了关键地质区域，钻探达到了预期目标。

- 钻探效率较高，钻孔进度和样本采集速度满足预期要求。

综上所述，超前地质预报钻探报告评估评价良好，为地铁建设提供了重要的地质基础数据和科学依据。

对于地铁建设的工程施工和安全管理具有重要的指导意义。

5. 建议根据对报告的评估和分析，提出以下建议：- 进一步加强钻探数据质量管理，确保样本的准确性和完整性。

- 持续对地质信息进行解读和分析，加深对地质情况的认识。

- 不断优化钻孔布设，结合实际地质情况进行调整，提高钻探效果。

- 钻探过程中要注意安全和环境保护，确保施工过程安全可控。

宜万铁路复杂隧道
施工超前地质预报超前水平探孔探测报告齐岳山隧道（第33标）
探测里程：YDK0+000～YDK0+020
报告编写：
技术负责：
施工监理：
驻地设计：
施工单位：
2009年3月14日
报告审查意见单：
YDK0+000超前水平钻探成果报告
1、钻探设备：矿研RPD75。

2、钻孔布置：具体位置见钻孔布置图。

3、钻探依据：宜万总指2009-33会议精神及宜万线复杂隧道施工地质实施细则的相关要求。

4、钻探技术要点：钻探以探测隧道前方围岩岩性、构造和隐含水体情况为目的，钻探中主要以取芯及观测钻进速度、返水、返碴颜色，卡钻、跳钻情况，以及直接量测的水压、水量情况，据此判断前方地质情况。

5、钻探成果：共计钻孔3个，探1取芯21m，探2孔深21m，探3孔深21m，从2009年3月10日开始到2009年3月11日结束，根据钻探情况初步分析成果如下：
YDK0+000～+020处于F11断层影响带内，主要以泥灰岩、泥岩及钙质页岩为主，局部见方解石，围岩破碎，终孔时，无水。

建议施工时，按照地质超前预报通知单，加强短距离超前地质预报，及时支护，并加强围岩监控量测和洞内外观察，确保施工安全。

中隧科研所齐岳山隧道项目部
2009年3月14日
齐岳山隧道YDK0+000钻孔布置示意图
制图：复核：监理：日期：
°
°
制图：复核：监理：日期：
制图： 复核： 监理： 日期： °°。
